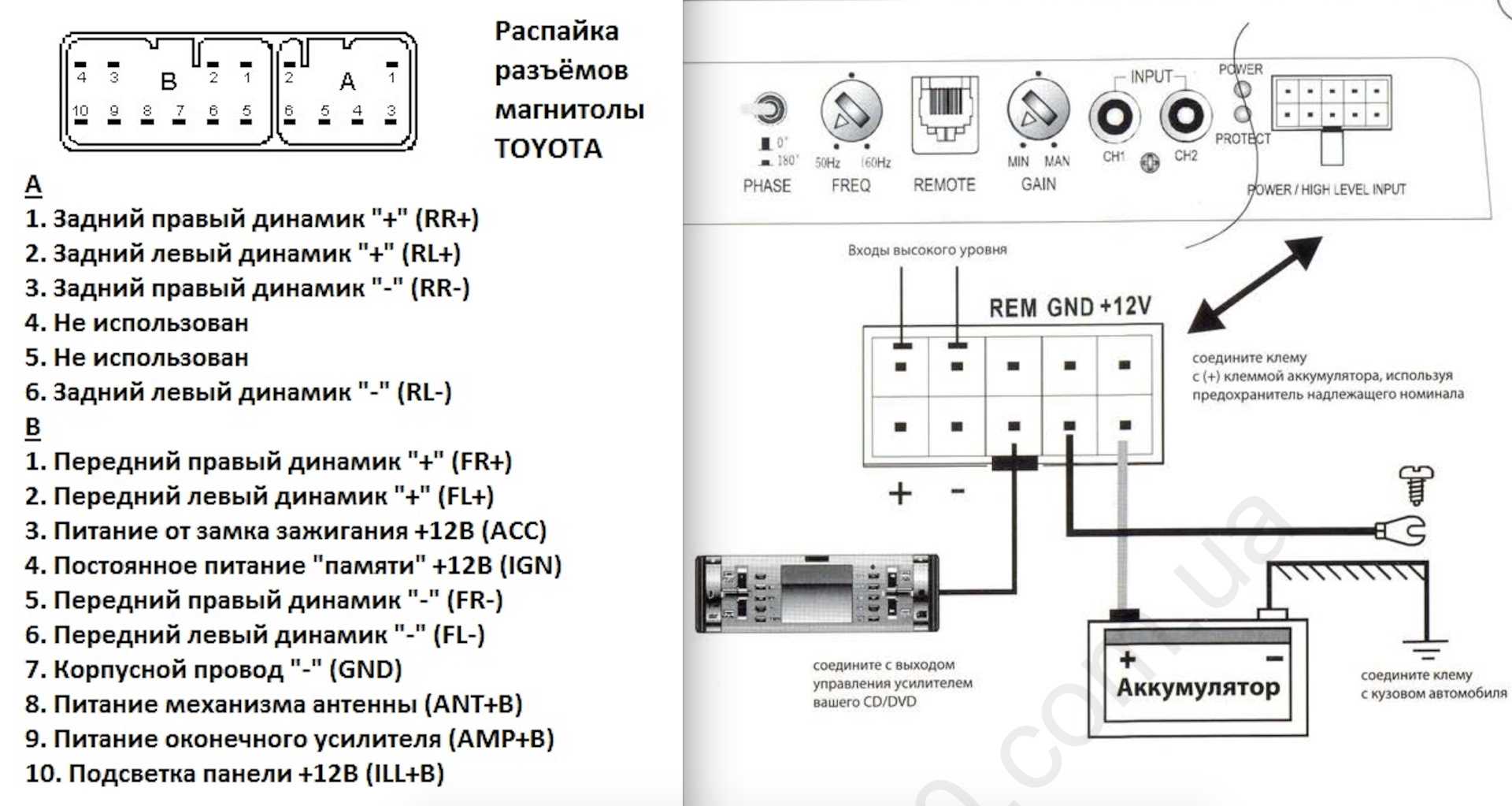

Как подключить сабвуфер к штатной магнитоле toyota corolla 120 кузов

Распиновка штатной магнитолы Тойота Рав 4

Для того, чтобы распиновка разъема магнитолы Тойота Рав 4 прошла успешно, следует воспользоваться вышеуказанными советами, приобретя либо фирменную штатную магнитолу, либо переходники, соответствующие разъемам.

При этом распиновка магнитолы Тойота Рав 4 производится таким образом:

• серый провод кидается на зажигание АСС;
• коричневый будет отвечать за массу (-);
• синий с полоской желтого цвета – не что иное, как плюс постоянного типа, который подарит магнитоле подпитку, даже если водитель отключит зажигание;
• зеленый провод попросту питает подсветку.

Кстати, если автомобилист не уверен в том, что справится с подключением и распиновкой магнитолы Тойота Рав 4, то ему лучше всего будет обратится к профессионалам.

Разборка магнитолы Toyota Corolla E120

Для разборки магнитолы Toyota Corolla E120 потребуются следующие инструменты:

• Отвертка Phillips;
• Отвертка плоская;
• Пластиковый отжиматель (спатула).

Внимание: перед началом разборки убедитесь, что вы отключили электропитание магнитолы и сняли все подключенные провода. Будьте осторожны и аккуратны, чтобы не повредить магнитолу или себя

С помощью отвертки Phillips отверните все видимые винты на передней панели магнитолы.
Осторожно отделите переднюю панель от задней панели магнитолы, используя пластиковый отжиматель. Начните отделять панели с боковых сторон и постепенно продвигайтесь вверх и вниз.
После удаления передней панели вы увидите внутренности магнитолы.
С помощью отвертки плоской отверните винты, которые крепят заднюю панель к рабочей плате магнитолы.
Осторожно отделите заднюю панель от рабочей платы, аккуратно разъединив все провода и разъемы, которые их соединяют.
После разъединения проводов и разъемов вы сможете демонтировать рабочую плату и другие компоненты магнитолы при необходимости.. При разборке магнитолы Toyota Corolla E120 всегда следуйте инструкциям производителя и будьте аккуратны, чтобы избежать повреждений и обеспечить безопасность работы

При разборке магнитолы Toyota Corolla E120 всегда следуйте инструкциям производителя и будьте аккуратны, чтобы избежать повреждений и обеспечить безопасность работы.

Инструменты и подготовка

Перед началом ремонта магнитолы Toyota Corolla E120 необходимо подготовить несколько инструментов и материалов. Вот список необходимых инструментов:

• Отвертки разных размеров (крестовая, плоская, Torx).
• Откуда то 8 мм ключ
• Кусачки и пассатижи.
• Рычажные инструменты для снятия панелей (желательно пластиковые).
• Мультиметр для проверки электрической схемы.
• Набор шестигранных ключей.
• Присоски для снятия магнитолы с панели.

Кроме того, для безопасной работы необходимы следующие предметы:

• Защитные очки и перчатки.
• Набор монтажных инструментов для электроники.
• Изолированная нить для временной отсоединения аккумулятора.

Перед началом ремонта также следует подготовить рабочее место и произвести следующие действия:

1. Выключите зажигание автомобиля и отсоедините отрицательный клемму аккумулятора.
2. Подготовьте необходимые инструменты и расположите их рядом с местом работы.
3. Убедитесь, что рабочая поверхность чистая и находится в хорошо освещенном месте.
4. При необходимости, защитите поверхности автомобиля от возможных повреждений пленкой или тряпкой.

Следуя этим рекомендациям, вы подготовите себя и свое рабочее место для успешного ремонта магнитолы Toyota Corolla E120.

Шаг 1: Подготовка к настройке

Прежде чем начать настраивать магнитолу Тойота Королла 120, убедитесь, что у вас есть все необходимое:

1. Инструкция пользователя: Убедитесь, что у вас есть подробная инструкция пользователя, которую поставляют вместе с магнитолой. Она будет содержать информацию о том, какие функции доступны и как правильно выполнить настройку.
2. Ключ автомобиля: Убедитесь, что у вас есть ключ от автомобиля, чтобы включить зажигание и включить магнитолу в режим настройки.
3. Время и терпение: Настройка магнитолы может занять некоторое время, поэтому убедитесь, что у вас есть достаточно времени и терпения для выполнения всех необходимых шагов.

После того, как вы убедитесь, что все необходимое у вас есть, вы готовы перейти к следующим шагам настройки магнитолы Тойота Королла 120.

Распиновка с подключением через габариты

Схема подсоединения неоригинальной магнитолы через габаритные огни позволяет подавать питание при включении внешнего освещения. В распиновке разъемов автомагнитолы необходимо найти провода с желтой и красной изоляцией, отвечающие за подачу положительного сигнала питания. Отрицательный импульс подается от минусовой клеммы батареи или массового болта, приваренного к панелям кузова. Желтый кабель коммутируется к плюсовому выходу батареи на постоянной основе, что позволяет сохранять настройки мультимедийного оборудования во время стоянки автомобиля.

Подключенная через габаритное освещение мультимедийное устройство напоминает водителю о необходимости выключить свет после остановки мотора. Но при коммутации через габариты следует учитывать способность цепи передавать токи требуемой силы. Если подсоединить проигрыватель к цепи маломощных ламп, защищенной плавкой вставкой номиналом 5-7 А, то при подаче нагрузки предохранитель сгорает. Устанавливать защитные элементы с повышенными рабочими параметрами запрещается, необходимо подключиться к цепи с повышенной мощностью.

Подключение камеры согласно распиновке

Зная распиновку автомагнитолы, можно осуществить спокойно своими руками подключение камеры заднего вида. На примере популярного «тойотовского» аппарата Ca-Fi узнаем, как это сделать. Сам процесс делится на две части: собственно установка аппарата с подключением и соединение камеры заднего обзора.

Примечание. Установка и подключение монитора не отличается от инсталляции заводского головного устройства. Надо будет лишь поменять местами разъемы и все.

А вот подключение камеры может для некоторых вызвать затруднения. Вот что нужно знать:

• Камера заднего вида на Тойота Прадо питается от 5В;
• Для ее подключения потребуется разъем от заводского монитора, который после установки новой магнитолы, остается свободным;
• Этот самый разъем 14-контактный. Но нам потребуется всего лишь два провода видео сигнала и сигнал задней передачи;
• Помимо этого, надо будет преобразовать напряжение с 12В на 5В.

Примечание. Преобразовать напряжение, значит, осуществить процесс посредством специального преобразователя, который продается в любом магазине.

Схема подключения камеры имеет свою распиновку. Вот как она выглядит.

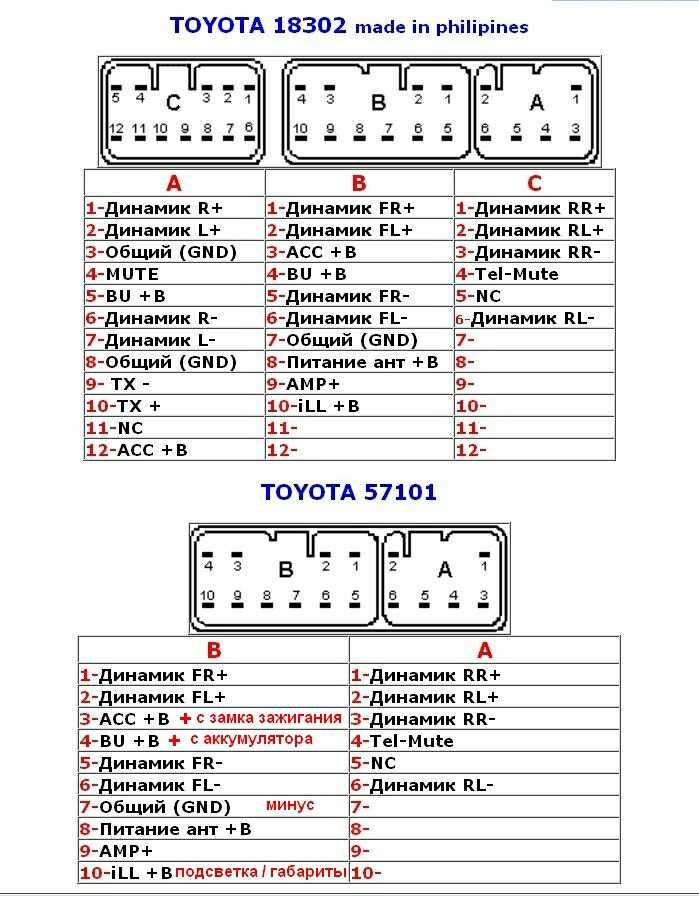

Распиновка разъемов автомагнитол toyota

Схема расположена так, как будто на нее смотришь со стороны проводов. Фото в верхнем левом углу помещено для наглядности. Итак, чтобы соединить камеру с автомагнитолой Тойота, надо в первую очередь связать вместе сигнал задней передачи и провод Reverse на Ca-Fi. Кроме того, надо будет поставить преобразователь и сделать тюльпан для передачи видеоданных.

Примечание. Это вовсе не означает, что придется в буквальном смысле делать все с нуля. Просто надо в том же магазине, где был приобретен преобразователь, купить скотчлоки (они помогут соединить провода между собой).

На фото ниже показано, как сращивать провода с помощью скотчлока.

Скотчлок и провода

Далее осуществляем следующее:

• Машину заводим;
• Включаем заднюю передачу;
• Поверяем, как все работает (на монитор установленной магнитолы должно идти изображение с камеры).

Таким образом, зная распиновку автомагнитол Тойота можно осуществлять подключение по любой из выбранных схем. В процессе работ крайне полезно посмотреть видео обзор. Пошаговая инструкция из других источников также будет в помощь. Цена самостоятельной установки автомагнитолы заметно отличается от стоимости услуг специалистов, которая в несколько раз выше.

Схема с включателем габаритов

Если в схеме подключения с дополнительной кнопкой оба провода (красный и желтый) подключались к АКБ, то подсоединение через выключатель габаритов предполагает несколько другой монтаж. Здесь основное питание берется от аккумулятора, а дополнительное (красный провод) — соединяется через реле с габаритными огнями.

Данная схема имеет ряд преимуществ перед 2 предыдущими: во-первых, автомагнитола включается вместе с включением габаритов, а во-вторых, хозяин никогда не оставит машину с включенными огнями. Во время стоянки водитель может слушать приемник, не включая зажигание. Для уменьшения потребления энергии можно заменить лампы на светодиоды, которые гораздо меньше потребляют электроэнергии.

Подключение акустической системы выполняется специальными проводами, цвет которых можно посмотреть непосредственно на динамиках. Надо помнить, что кроме радиопроводки к колонкам подводится дополнительный минусовой провод. Для подсоединения усилителя или активной антенны используется провод в синей оплетке. Распиновка разъемов автомагнитолы позволяет подключить камеру заднего вида и вывести изображение на монитор устройства.

Особенности распиновки магнитолы Тойоты Камри

Распиновка магнитолы Тойоты Камри тоже не очень сложная, но если автомобилисту посчастливится отыскать переходники под разъем аппарата, то он может не морочить себе голову, подбирая нужное отверстие и провода магнитолы Тойота Камри, которые подойдут по цвету.

Однако, если владелец считает себя профессионалом и думает, что распиновка магнитолы Тойота Камри ему поддастся, то стоит разобраться с ее нюансами:

• провод, на котором имеется желтый тюльпан, можно соединить с камерой заднего вида, подключив вторую сторону к штатной магнитоле Камри V40;
• провод, на котором есть красный тюльпан, подсоединяем к тому проводу, который даст плюс при расположении селектора в положении R;
• соединить красный провод с тем выводом, который производит активацию КЗХ к проводке приемника Камри V40;
• следует, также, подключить провод тюльпана красного цвета к положительному постоянному разъему, а черный подсоединить к отрицательной массе.

При этом магнитола для Тойота Камри может подключаться без проведения сложной распиновки в том случае, если будет приобретена фирменная и качественная система. Дело в том, что на ней уже будут установлены штекеры, соответствующие определенному разъему.

Проверка совместимости магнитолы с автомобилем

Перед тем, как приступить к настройке магнитолы, необходимо убедиться в ее совместимости с вашим автомобилем Toyota Corolla 120

Важно, чтобы магнитола была предназначена специально для этой модели автомобиля, чтобы гарантировать правильное соединение и функционирование

Проверьте, поддерживает ли магнитола систему автомобиля. В большинстве случаев современные магнитолы совместимы с системами в автомобилях Toyota Corolla 120, но все же рекомендуется убедиться в этом, обратившись к документации или спецификациям магнитолы.

Также убедитесь, что размеры и форма магнитолы соответствуют штатному отверстию в панели автомобиля

Важно помнить, что некорректное соответствие размеров может привести к проблемам при установке и использовании магнитолы

Не забудьте проверить совместимость разъемов. Убедитесь, что разъемы на магнитоле и в автомобиле совместимы между собой. Если разъемы не совпадают, вам может понадобиться приобрести переходник или обратиться к специалисту для установки магнитолы.

Проверка совместимости магнитолы с автомобилем очень важна, чтобы избежать проблем с установкой и использованием. Если вы не уверены в совместимости, рекомендуется обратиться к производителю магнитолы или к специалистам по установке автомагнитол для получения дополнительной информации и рекомендаций.

Купить сабвуфер с усилителем

Если вы решили подключить сабвуфер к штатной магнитоле Тойота Королла 120 кузов, возможно, вам потребуется приобрести сабвуфер с усилителем. Это позволит усилить и улучшить звук, чтобы получить более насыщенное и глубокое звучание музыки.

Перед покупкой сабвуфера с усилителем рекомендуется учесть несколько важных факторов

Во-первых, обратите внимание на мощность усилителя и сабвуфера – они должны быть совместимы друг с другом и соответствовать вашим требованиям к звуку. Вы можете выбрать сабвуфер с встроенным усилителем или использовать отдельный усилитель для подключения сабвуфера

Во-вторых, обратите внимание на форму и размер сабвуфера, чтобы он подходил к вашему автомобилю. Вы можете выбрать сабвуфер в корпусе или без корпуса в зависимости от ваших предпочтений и возможностей монтажа

Кроме того, рекомендуется обратить внимание на качество звука, регулирование громкости и другие функции усилителя и сабвуфера. Лучше выбирать известные и проверенные бренды, чтобы быть уверенным в качестве и надежности устройства

Не забудьте также проверить гарантию и условия возврата товара у продавца.

Перед покупкой сабвуфера с усилителем также стоит проконсультироваться с профессионалами или специалистами в автомобильной акустике, чтобы получить советы и рекомендации, основанные на вашей конкретной модели автомобиля и ситуации. Это поможет вам сделать правильный выбор и наслаждаться качественным звуком в вашем автомобиле.

Выбор подходящего сабвуфера для Тойота Королла 120 кузов

При выборе сабвуфера для Тойота Королла 120 кузов необходимо учитывать несколько важных факторов, чтобы получить наилучшее качество звука и сохранить функциональность автомобиля.

1. Мощность сабвуфера. При выборе модели необходимо узнать максимальную мощность, которую может обеспечить штатная магнитола автомобиля. Это поможет избежать перегрузки системы и дополнительных проблем с электричеством в автомобиле.

2. Размер сабвуфера

Важно выбрать сабвуфер, который впишется в свободное место в багажнике автомобиля без необходимости модифицировать его. Проверьте размеры места, где планируется установка сабвуфера, и выберите модель, которая подходит по размеру

3. Дизайн и стиль. Сабвуфер должен быть согласован с интерьером автомобиля. Выберите модель, которая сочетается с остальной аудиосистемой или интерьером автомобиля.

4. Тип сабвуфера. В зависимости от ваших предпочтений и требований к звучанию, выберите тип сабвуфера: закрытый ящик, фазоинвертор или свободное излучение. Каждый тип имеет свои достоинства и особенности в звукоизвлечении.

5. Звуковые характеристики

Обратите внимание на частотный диапазон и чувствительность сабвуфера. Чем шире диапазон и выше чувствительность, тем точнее и глубже будет звучание

Итак, при выборе сабвуфера для Тойота Королла 120 кузов учитывайте мощность, размер, дизайн, тип и звуковые характеристики. Это поможет вам получить качественное и настроенное звучание в вашем автомобиле без лишних проблем и затрат.

Что такое распиновка магнитолы на Тойоте Королле?

В настоящее время, практически каждый автомобиль обладает аудиосистемой, которая требует грамотного подключения и установки. Большинство водителей вместо стандартного магнитофона системы ставят новые, купленные отдельно. Как правило, для подключения таковых, необходимо иметь некоторые знания в области распиновки магнитол, а именно, разъемов для ее подключения. Без этих знаний можно не только испортить проигрыватель, но и спалить несколько предохранителей самого авто, так как система может быть подключена неверно – замыкания системы – это не редкий случай самостоятельного подключения.

В данной статье мы поговорим о распиновке магнитол Тойоты Короллы, а также представим наглядную схему и постараемся ее описать. На самом деле в процессе подключения ничего сложного и опасного нет, всего лишь необходимо знать, куда какие провода должны идти.

Замена головного устройства в Toyota Corolla 120

Сама магнитола держится на четырёх болтах 5й в центре выкручивать не нужно и снимается вместе с рамкой, в которой стоят решётки вентиляции. В процессе установки вскрылись 2 проблемы. То есть вы можете одновременно слушать музыку и пользоваться навигационной программой. Старая СД магнитола Их сенсорный емкостной IPS экран с высоким разрешением упрощает управлением устройством и хорошо работает при отрицательных температурах.

Для Android существует огромное количество приложений, которые можно установить на магнитолу. Установка Установка магнитолы на тойота королла 120 вы приобретаете штатную магнитолу, то проводить какие-либо доработки в конструкции при установке не требуется или они незначительны. Самое главное, это при подключении нужно убедиться, что разъем магнитолы имеет ту же распиновку, что и разъем в автомобиле.

Если это не так, то нужно приобрести переходник на нужную распиновку.

Проведем небольшой обзор штатных магнитол для автомобилей этих моделей. Она имеет двухъядерный процессор и экран размеров 6. Есть выходы для подключения камер заднего вида или фронтальной, а также два видеовыхода. Возможно проигрывание mp3 мелодий с флэш носителей и прослушивание цифрового радио.

Автомагнитола BYD F3 На передней панели размещен микрофон, через который можно общаться по громкой связи посредством подключенного через Bluetooth телефона, а также порт для micro SD карты и разъем установка магнитолы на тойота королла 120.

Магнитола для Toyota Corolla 120

В комплекте к магнитоле Toyota Corolla E прилагаются кабели для подключения внешних носителей и 3G модема. Есть выносная антенна для уверенного приема GPS сигнала со спутников для навигатора. С помощью запрограммированных кнопок на боковых панелях можно быстро переключаться между установленными приложениями. Для замены аудиосистемы в автомобиле потребуется не более часа времени, а также наличие шлицевой и крестовой отвертки, пассатижей и изоляционного материала.

Дабы установить новую магнитолу в Toyota Corolla E необходимо: Подключать проводку к магнитоле требуется детально по инструкции поставляемой в комплекте с оборудованием — это обезопасит от неправильного подключения и возможного замыкания устройства

Установка магнитолы на тойота королла 120 наличии штатной проводке в автомобиле магнитолу можно подключить заводским методом, где назначение кабелей различается по цвету обмотки: При подключении важно соблюдать полярность подключения, в противном случае возможен выход из строя оборудования или снижение мощностного потенциала

Подключение магнитолы к системе Toyota Corolla 120

Если вы хотите установить новую магнитолу в свой автомобиль Toyota Corolla 120, следуйте этим простым шагам для успешного подключения:

1. Подготовьте все необходимые инструменты для работы: отвертки, плоскогубцы, изоленту и т.д.
2. Отключите отрицательный провод из аккумулятора Toyota Corolla 120. Это необходимо для предотвращения короткого замыкания при работе с электрическими соединениями.
3. Снимите старую магнитолу с приборной панели. Для этого часто требуется удаление некоторых панелей или отвертка.
4. Отключите всех соединенных проводов от старой магнитолы, включая аудио-входы и антенну.
5. Соедините провода новой магнитолы с проводами автомобиля Toyota Corolla 120 с использованием соответствующих разъемов или сварки проводов вместе (будьте осторожны и не позволяйте короткому замыканию).
6. Подключите аудио-входы и антенну к новой магнитоле.
7. Установите новую магнитолу на приборную панель и зафиксируйте ее с помощью болтов или крепежных элементов, предоставленных в комплекте к магнитоле.
8. Подключите отрицательный провод обратно к аккумулятору Toyota Corolla 120. Убедитесь, что все провода и соединения надежно закреплены и изолированы.
9. Включите автомобиль и новую магнитолу для проверки функциональности.

Теперь ваша магнитола должна быть успешно подключена к системе Toyota Corolla 120. Наслаждайтесь новым звуком и дополнительными функциями, которые предлагает ваша новая магнитола!

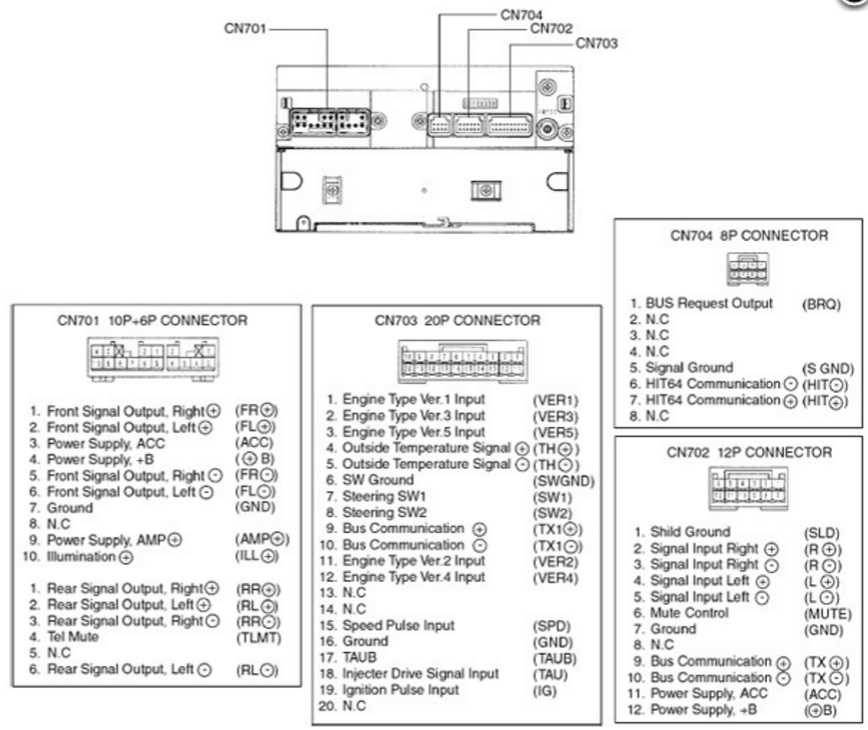

Стандартная распиновка

Базовая распиновка штатной магнитолы Toyota содержит следующие кабели:

1. Провод серого цвета отвечает за подачу положительного сигнала при повороте ключа в замке управления зажиганием в позицию ACC.
2. Для обеспечения сохранения настроек оборудования используется шнур с изолятором сине-желтого или сине-белого цвета. Положительный сигнал подается вне зависимости от положения ключа в замке и состояния охранной сигнализации.
3. Дополнительный кабель с защитным слоем зеленого цвета обеспечивает работу подсветки. Шнур связан с управлением габаритным освещением и регулятором яркости работы ламп.
4. Для подачи отрицательного питания используется проводка с защитным слоем коричневого цвета.
5. В конструкции колодки присутствует дополнительный кабель синего цвета, предназначенный для управления антенным усилителем или электрическим приводом для выдвигания штыря антенны. На части магнитол предусмотрен вывод темно-синего оттенка, позволяющий управлять питанием внешнего усилителя или низкочастотного динамика.
6. Фронтальные громкоговорители подключаются через колодку, в которой расположены кабели подачи питания. Каждый динамик имеет отрицательный и положительный выводы, заземление катушек репродукторов на кузов не допускается.
7. Задние динамики выведены на отдельную фишку, в конструкции предусмотрен направляющий штифт, не допускающий ошибочное подключение. Колодки, смонтированные на проводке автомобиля, удерживаются на корпусе мультимедийного устройства с помощью пластиковых фиксаторов.

Схема коммутации зависит от года выпуска машины. Например, в Land Cruser 100 используется головное устройство Pioneer GM-9227ZT. В конструкции предусмотрен штекер громкоговорителей с пинами для 2 низкочастотных динамиков и контактами для подвода положительного питания. Во втором штекере расположены контакты для подключения антенны, передачи сигналов от бортового компьютера и управления портами для внешних проигрывателей или накопителей.

С 2008 г. стала использоваться магнитола DVZ-MG8077ZT с колодкой цифрового выхода.

Коммутация компонентов производится 4 колодками, конструкцией предусмотрен разъем для передачи сигнала от камеры заднего вида. Аудиопроигрыватель поддерживает работу с пейджером CD-дисков, узел подключается через отдельный жгут проводки.

Выходы из ситуаций с распиновкой проигрывателя

Давайте рассмотрим оба варианта. Первый вариант наиболее простой – сегодня на рынке автомобильных запчастей, в частности продажи аудиосистем для автомобилей, существует множество различных переходников к всевозможным магнитолам, где с одной стороны – штатный разъем для Тойоты Короллы, а с другой стороны будет разъем предназначенный под ваш проигрыватель. Посмотреть, как выглядят переходники можно на фото расположенном ниже.

В данном варианте для того, что бы установить новую систему в свой автомобиль, мы покупаем:

• Проигрыватель;
• Специальный переходник, который адаптирует его к вашему автомобилю.

В конце концов, нам остается только поставить все на свои места и пользоваться на здоровье.

Второй вариант, предполагает самостоятельное подключение контактов проигрывателя к разъемам вашего автомобиля. Данный вариант подойдет для лиц, которые не смогли найти подобный переходник, или же для лиц, которые хотят подробно разобраться в процессе подключения нового устройства в свой автомобиль.

Перед подключением, давайте рассмотрим как выглядят входные гнезда под магнитолу в Тойоте Королле. Увидеть их можно на картинке расположенной ниже.

Подобные отверстия имеются и на самом проигрывателе. Для того чтобы самостоятельно соединить данные разъемы проводами необходимо знать распиновку магнитолы – то есть знать за что отвечает каждый провод, а также знать распиновку входных отверстий в самом автомобиле. Говорить про магнитолу мы не будем, так как в зависимости от фирмы-производителя магнитолы меняются и варианты распиновки. Например, у компании SONY – своя распиновка, а у компании Pioneer – своя. Как правило, в инструкции по установке и использованию имеется подробная схема с описанием того, для чего предназначен каждый провод. Если у вас нет мануала, вы можете найти данные схемы в интернете – на сегодняшний день они достаточно распространены.

Поговорив о магнитоле, давайте поговорим о распиновке гнезд на самом автомобиле. На картинке расположенной ниже будет представлена схема, ниже которой вы найдете подробное описание того, для чего нужен каждый контакт. Итак, давайте приступим.

Мы видим схему – рассматривать ее без описания не имеет смысла, так как каждая цифра имеет свое обозначение, а неправильное подключение проводов просто приведет к замыканию. Поэтому провода следует подключать строго в соответствии с предназначением – если это постоянный плюс, то он и должен быть подключен в отверстие, где находится постоянный плюс и т.д. Надеюсь, принцип вам понятен. Итак, давайте рассмотрим значение каждой цифры.

1. Этот номер обозначает провод в 12В, который служит проводником при повороте ключа зажигания в положение ACC;
2. Данный номер служит таким же проводником тока в 12В, только уже в режиме зажигания;
3. Третий номер обозначает передний левый динамик со значением « +»;
4. Четвертый номер обозначает передний правый динамик со значением «+»;
5. Данный разъем остается незадействованным;
6. Этот разъем мы также не задействуем, он должен оставаться пустым;
7. Седьмой номер – электропитание антенны;
8. Заземление – применение данного разъема является обязательным – это для тех, кто посчитает его не первой необходимостью;
9. Девятый номер это передний левый динамик со значением «-»;
10. Десятый номер – это передний правый динамик со значением «-»;
11. Задний левый динамик «+»;
12. Задний правый динамик «+»;
13. Задний левый динамик «-»;
14. Не подключаем;
15. Не подключаем;
16. Задний правый динамик «-».

Итак, когда все значения имеются, остается пожелать удачи в самостоятельном подключении магнитолы к вашему любимому автомобилю, однако замечу, что намного проще найти переходник и не страдать с самостоятельным подключением.

Источник статьи: http://carlasart.ru/magnitoly/shema-raspinovki-razemov-shtatnoj-magnitoly-na-avtomobilyah-tojota-toyota.html

Как подключить АУКС к штатной магнитоле Тойота

Часто автомобилисты стараются подключить АУКС к штатной магнитоле Тойота, чтобы по максимуму использовать все их возможности. Стоит отметить, что АУКС для Тойота Старлет 56037 представляет собой разъем для того, чтобы подключать к нему носители цифрового характера, в том числе, флешку, МР-3 плейер, мобильный телефон или планшет.

Для того, чтобы подключить к магнитоле Тойота АУКС, следует произвести ряд несложных действий:

• снять декоративную панель Тойота Королла;
• отключить разъем обогрева заднего стекла;
• снять КПП, отсоединив его провода и пепельницу;
• выдвинуть штатную магнитолу;
• полностью отсоединить разъемы и антенну;
• разобрать корпус приемника;
• отсоединить шлейфы;
• после этого для подключения АУКС стоит припаять проводки к плате.

Чтобы АУКС работал правильно, стоит правильно произвести распиновку:

1. желтый и красный провода необходимы для каналов;
2. черный провод накидывается на минус или же массу;
3. к плате следует припаять:

• RCH – красный;
• LCH – желтый;
• GND – черный.

После этого все провода следует выводить через специальное отверстие и соединить с магнитолой. Кабель легко проводится через бардачок, после чего приемник можно будет собрать и проверить, путем подключения к АУКС кабелю телефона или флешки.

Выбор магнитолы и аксессуаров

Выбор магнитолы

Перед тем, как начать настройку магнитолы в Тойота Королла 120, необходимо выбрать подходящую модель

При выборе магнитолы обратите внимание на следующие критерии:. — Совместимость с моделью автомобиля

Убедитесь, что магнитола совместима с вашей Тойота Королла 120

— Совместимость с моделью автомобиля. Убедитесь, что магнитола совместима с вашей Тойота Королла 120.

— Функциональность. Определите, какие функции и особенности магнитолы вам необходимы, такие как воспроизведение музыки через Bluetooth, навигация GPS, подключение камеры заднего вида и т.д.

— Качество звука

Обратите внимание на спецификации звука, чтобы выбрать магнитолу с хорошим качеством звука

Аксессуары для настройки

При настройке магнитолы Тойота Королла 120 также могут потребоваться следующие аксессуары:

— Радиоадаптер. Если ваша магнитола имеет другой формат подключения, чем штатная система, вам понадобится радиоадаптер для обеспечения совместимости.

— Антенный переходник. Для подключения антенны автомобиля к новой магнитоле может потребоваться антенный переходник.

— Адаптеры динамиков. Если новая магнитола имеет отличный формат разъемов для динамиков, вам понадобятся адаптеры динамиков для подключения оригинальных динамиков автомобиля.

— Проводка. Возможно, потребуется дополнительная проводка для подключения новой магнитолы.

Основываясь на этих рекомендациях, вы сможете правильно выбрать магнитолу и необходимые аксессуары для настройки в вашей Тойота Королла 120.

Руководство по подключению магнитол на моделях Тойота

Очень часто у пользователей возникает вопрос о том, как подключить магнитолу Тойота Королла самостоятельно и можно ли проделать эту информацию вообще. Многие считают, что подключить магнитолу Тойоты Королла правильно слишком тяжело и поэтому обращаются в специализированные центры, что приносит непредвиденные затраты.

Стоит отметить, что японские автомобили, в том числе, Тойота 86120-60581, доверху напичканы электроникой, которая часто вводит многих россиян в ступор. При этом штатная магнитола заводского типа меняется на более современную или подключается довольно быстро и не требует большого опыта в данной сфере.

Закупить дополнительные аксессуары для крепления сабвуфера

Для успешного подключения сабвуфера к штатной магнитоле Тойота Королла 120 кузов, вам могут понадобиться дополнительные аксессуары для крепления сабвуфера. Вот некоторые из них:

Аксессуар	Описание
Удлинитель RCA-кабеля	Удлинитель RCA-кабеля позволит вам добраться от штатной магнитолы до сабвуфера, если расстояние слишком длинное.
Активный разветвитель RCA-сигнала	Активный разветвитель RCA-сигнала позволит вам прокачать сигнал до сабвуфера без потери качества звучания.
Кабель питания	Кабель питания позволит подключить сабвуфер к источнику питания автомобиля.
Крепежные элементы	Крепежные элементы, такие как болты, гайки и винты, помогут надежно закрепить сабвуфер в автомобиле.
Вентиляционная сетка	Вентиляционная сетка защитит сабвуфер от пыли и возможных повреждений.

Убедитесь, что вы приобрели все необходимые аксессуары перед началом установки сабвуфера к штатной магнитоле Тойота Королла 120 кузов. Это обеспечит гладкое и качественное подключение и использование сабвуфера в вашем автомобиле.

Заключение

Любой автомобиль, сделанный в Японии, – это креативное решение, которому практически нет аналогов. При этом все конструктивно продумано так технологично и эргономично, что поменять некоторые элементы обычно несложно самостоятельно. Чаще всего любой гаджет, входящий в комплект опционала Короллы после 2005 года, – это не просто CD-чейнджер или aux-разъем, которыми уже никого не удивишь, это совместимость с Андроид и возможность выхода в Интернет. Также гаджет имеет типовой стандартный размер (2 дин), что позволяет установить на его место что-то другое, если необходим ремонт авто, предполагающий замену девайса.

Практически каждый водитель уделяет особое внимание аудиосистеме установленной в автомобиле, а если таковой нет, то самостоятельно устанавливает ее в свою машину. В данной статье мы поговорим о том, как правильно снимать магнитолу с Toyota Corolla, а также о том, как установить на место штатной – новую, более серьезную аппаратуру

В нашем случае будет устанавливаться многофункциональная магнитола, способная воспроизводить все известные форматы музыки, а также самые распространенные форматы видео. Название головному устройству – Phantom DVM-1733G HD-i. И устанавливать мы ее будем в Тойоту Короллу 2009 года выпуска. Конечно, можно установить распространенный Android,но все же лучше будет выбрана нами, так как она имеет ряд преимуществ.

Отличительно то, что данная модель головного устройства имеет возможность выхода в интернет при подключении модема. Итак, давайте приступим к процессу снятия заводской магнитолы на Тойоте Королле. На самом деле сделать это совсем не сложно. Кстати, вот фотография той заводской магнитолы, которая установлена в автомобиль.
