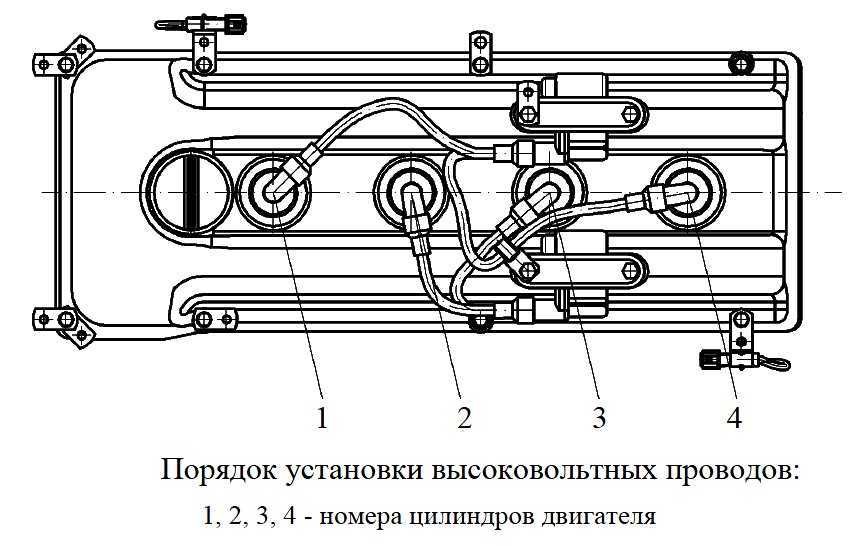

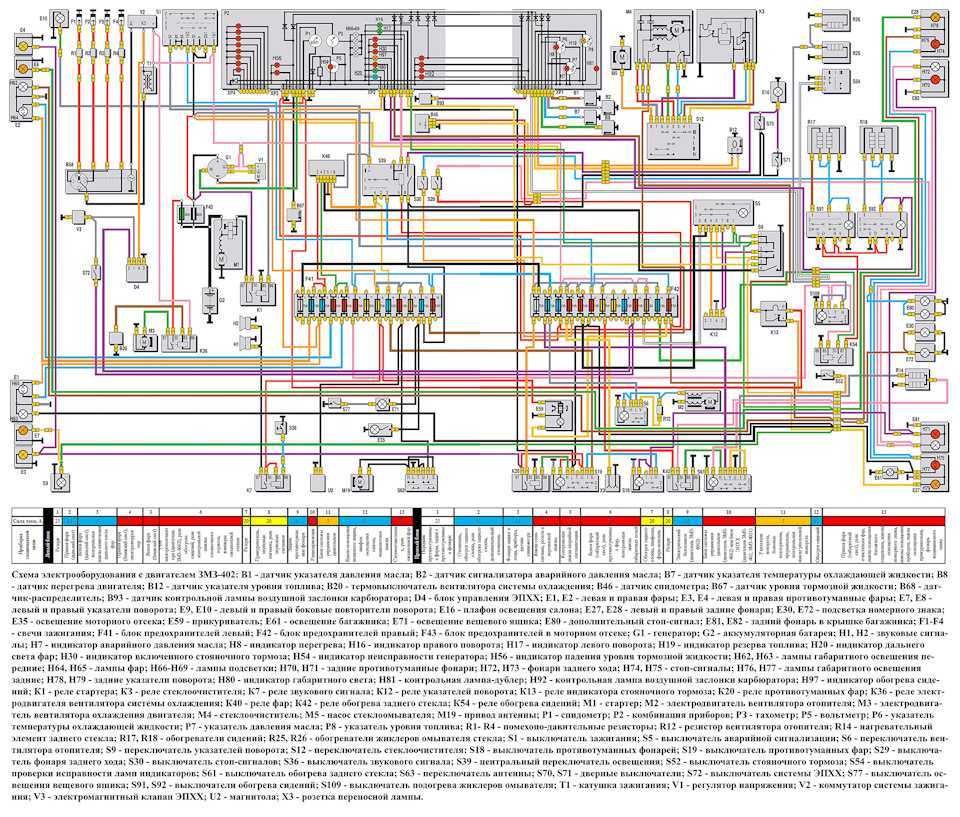

Система зажигания двигателей змз-4061,4063 газель. расположение бронепроводов на 406 двигателе.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

в первую очередь, эти изделия имеют другой параметр теплоотвода;
кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

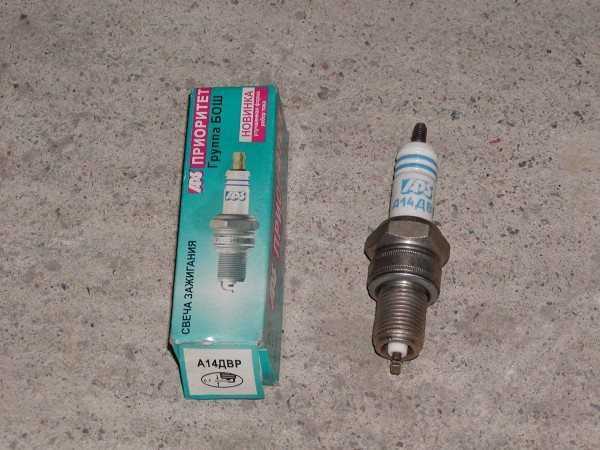

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
Значительно увеличился расход топлива во время эксплуатации транспортного средства.
Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.

Читать дальше: Передние амортизаторы пежо 308

Проверка и, при необходимости, замена карбюраторной крышки

При настройке зажигания Газели 406 с карбюратором важно обратить внимание на состояние карбюраторной крышки. Она играет ключевую роль в работе карбюратора, поэтому регулярная проверка и, при необходимости, замена крышки могут улучшить работу двигателя

Чтобы проверить карбюраторную крышку, следуйте следующим шагам:

Откройте капот Газели и локально отключите аккумулятор. Это позволит избежать возможности получения травмы и недопустимого воздействия на системы автомобиля.
Найдите карбюратор и определите его положение. Обычно карбюратор расположен на верхней части двигателя и имеет вытянутую форму.
Тщательно осмотрите карбюраторную крышку. Ищите трещины, повреждения или протечки. Если крышка повреждена, необходимо заменить ее.
При необходимости замены, приобретите новую карбюраторную крышку. Убедитесь, что она подходит для вашей модели Газели 406 с карбюратором.
Снимите старую крышку и установите новую в обратном порядке. Будьте внимательны и аккуратны, чтобы не повредить другие компоненты.
Проверьте, что новая крышка надежно закреплена. Убедитесь, что нет протечек и трещин, и что все фиксирующие элементы находятся на своих местах.
Подключите аккумулятор и закройте капот Газели. Проверьте работу двигателя, чтобы удостовериться, что замена карбюраторной крышки была выполнена успешно.

Процесс проверки и замены карбюраторной крышки несложен, но требует тщательности и внимания. Если у вас возникают затруднения, рекомендуется обратиться к квалифицированному специалисту или сервисному центру для получения профессиональной помощи.

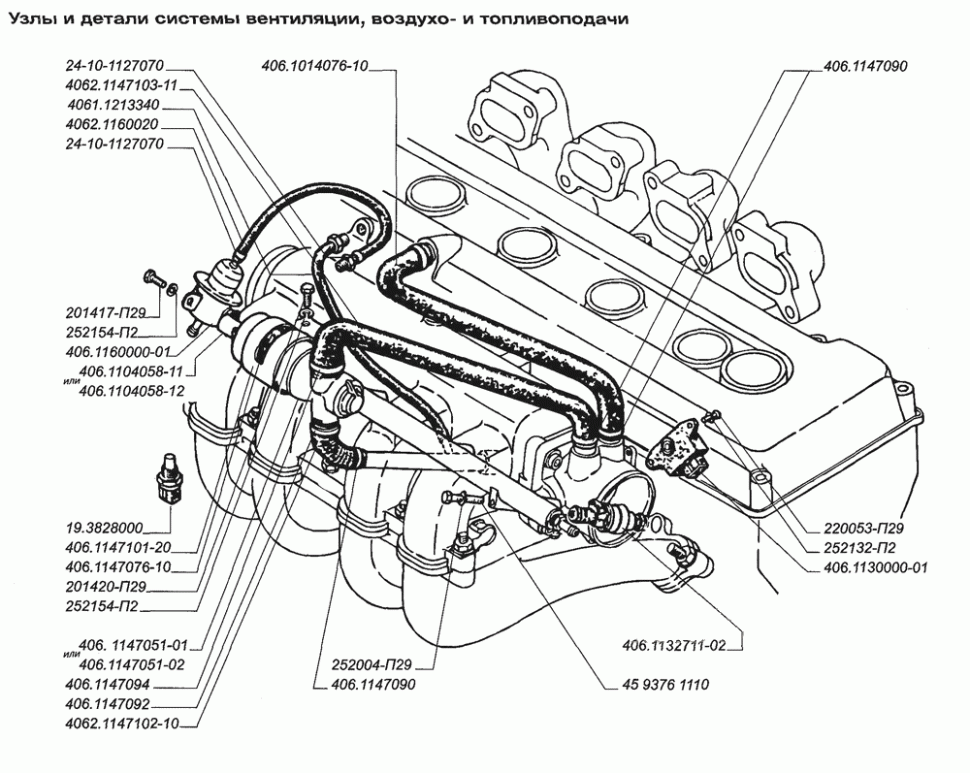

Особенности системы питания двигателя ЗМЗ-406

В системе питания двигателя с впрыском топлива давление составляет 30 МПа (3 кгс/см2). Поэтому запрещается ослаблять соединения топливопроводов во время работы двигателя или сразу после его остановки. для проведения работ по ремонту системы питания на только что остановленном двигателе необходимо предварительно снизить давление в системе питания. Через 2—3 ч после остановки двигателя давление в системе падает практически до нуля.

Принципиальной особенностью системы питания двигателя ЗМЗ—4062 является отсутствие в ней карбюратора, совмещающего функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя. В системе распределенного впрыска, установленной на данном двигателе, эти функции разделены — форсунки осуществляют дозированный впрыск топлива во впускную трубу, а подача необходимого в каждый момент работы двигателя воздуха осуществляется системой, состоящей из дросселя и регулятора холостого хода.Управление системой впрыска топлива и системой зажигания осуществляется электронным блоком управления двигателем, непрерывно контролирующим с помощью соответствующих датчиков величину нагрузки двигателя, скорость движения автомобиля, тепловое состояние двигателя и окр9кающей среды, оптимальность процесса сгорания в цилиндрах двигателя. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов.Схема системы впрыска топлива показана на рисунке.

Схема системы питания двигателя ЗМЗ—4062: 3—дроссель; 4—топливопровод двигателя ; 6—форсунка 7— вакуумный шланг; 8— редукционный клапан; 9—шланг слива топлива; 10—топливный бак; 11— приемник топливного бака; 12— топливопровод низкого давления; 13— топливный насос; 1— впускная труба; 14, 16— топливопровод высокого давления; 2— воздушная дроссельная заслонка; 15— фильтр тонкой очистки топлива

поршня 1-го цилиндра в верхней мертвой точке при такте сжатия и подать сигнал впрыска на форсунку именно этого цилиндра. Дальнейшая подача импульсов осуществляется блоком управления в соответствии с заложенным в его программу порядком работы цилиндров. При выходе из строя датчика фазы блок управления переключается в резервный режим с подачей топлива одновременно во все цилиндры. При этом сохраняется работоспособность двигателя, но существенно повышается расход топлива. О неисправности датчика сигнализирует контрольная лампа в комбинации приборов.Воздушный фильтр с сухим сменным фильтрующим элементом, изготовленным из гофрированного фильтрующего картона, расположен в правой передней части моторного отсека. Фильтрующий элемент закреплен на крышке фильтра гайкой-барашком, а крышка закреплена на корпусе тремя пружинными зажимами.Электрический топливный насос роторного типа с приводом от электродвигателя постоянного тока расположен непосредственно в корпусе насоса и работает в топливе. В связи с этим какие-либо уплотнения подвижных деталей в насосе отсутствуют, а смазка трущихся поверхностей осуществляется протекающим топливом. Обратный клапан, установленный в насосе, предотвращает стекание топлива из топливопровода высокого давления в бак после выключения зажигания. Электрический топливный насос — неразборной конструкции и при выходе из строя подлежит замене.Топливный фильтр установлен в моторном отсеке над вакуумным усилителем тормоза. Замена штатного фильтра каким-либо другим, например унифицированным, в пластмассовом корпусе, категорически запрещена из-за высокого давления топлива в системе.Система вентиляции картера двигателя закрытого типа принудительная, действующая за счет разрежения во впускном трубопроводе.При работе двигателя на холостом ходу и с малыми нагрузками, когда дроссельная заслонка прикрыта, картерные газы засасываются через шланг малой ветви системы непосредственно во впускной трубопровод двигателя и затем в цилиндры. На остальных режимах отсос картерных газов осуществляется через шланг основной ветви системы в дроссель и оттуда во впускной трубопровод. При эксплуатации необходимо следить за герметичностью присоединения и чистотой трубопроводов, так как при неработающей системе вентиляции картера происходит быстрое окисление и старение масла в двигателе. Засорение трубопроводов системы приводит к течи масла через сальники и уплотнения двигателя из-за чрезмерного повышения давления картерных газов.

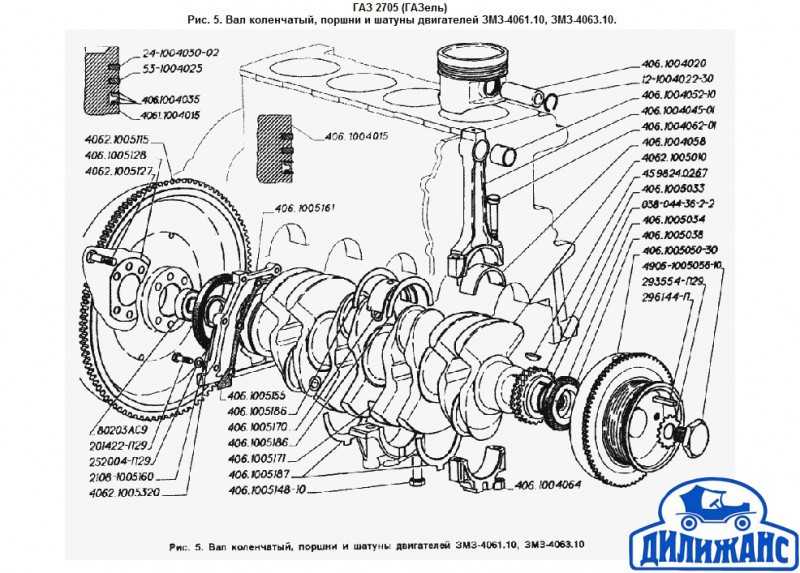

Необходимость в проведении капитального ремонта

Специалисты автосервисов нередко предупреждают, что после проведения капитального ремонта ресурса двигателя ЗМЗ 402 инжектор хватит только на пятьдесят тысяч километров. Вопрос весьма спорный и зависит от многих обстоятельств.

Одно из них – качество установленных на автомобиль запасных деталей. Все же, отправляя силовой агрегат на ремонт незнакомому мастеру, нельзя заранее предугадать, какого качества детали будут установлены.

По сути, недобросовестное выполнение мастерами собственной работы и приводит к появлению подобных мнений и снижению ресурса двигателя. На самом деле качественно проведенный капитальный ремонт позволяет мотору пройти порядка 80 процентов от заложенного в него ресурса.

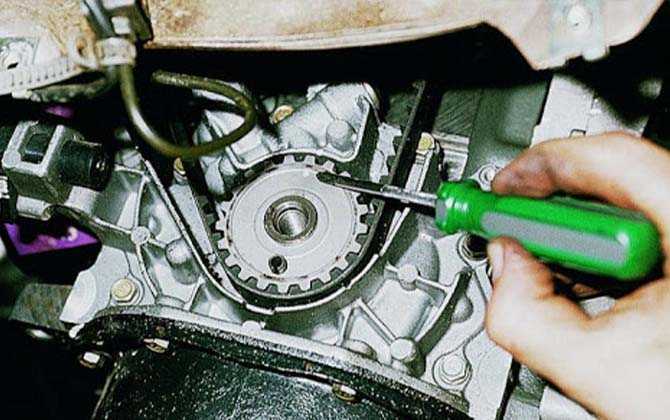

Как выставить метки ГРМ 406

Теперь поговорим о выставлении меток в газораспределительном механизме. Необходимо приподнять над землей правое колесо домкратом. Это нужно для того, чтобы свободно вращать распредвалы до отметок, которые понадобятся для выставления фаз подъема и отпуска клапанов.

Чтобы выставить метки ГРМ, делают следующее:

Отметку находят на шкиве коленчатого вала.
На корпусе силового агрегата также ищут метку.
Затем поворачивают поднятое колесо и совмещают обе риски.
Теперь демонтируют заглушку маховика и находят риску.
Делают так, чтобы она совпала с отметиной на корпусе силового агрегата.

После того, как все риски выставлены в нужном направления, монтируют мотор в обратном порядке.

Где расположена цепь

В моторе газели цепь располагается спереди силового агрегата. Однако в двигателях, например, немецкого производства, ее можно встретить и сзади. Поэтому все зависит от производителя. Куда он цепь поставит, там она и будет работать.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются:

понижение мощности силового агрегата;
стук в головке блока цилиндров. Эти два признака свидетельствуют о проблемах с тепловыми зазорами клапанов, неисправности гидрокомпенсаторов;
выстрелы в глушитель. Говорит об износе шкива коленчатого вала;
синий дым из выхлопной трубы, снижение уровня смазывающего средства мотора. Значит износились колпачки, направляющие втулки, клапаны;
детонационные стуки, работа мотора с перебоями свидетельствуют о использовании бензина низкого качества, который приводит к нагару на клапанах и выходу из строя ГРМ.

Если вовремя не исправить эти проблемы, то потребуется капитальный ремонт мотора. Со стороны автовладельца будут большие денежные затраты.

Однако этого можно избежать заменой цепи и профилактическим обслуживанием двигателя ЗМЗ 406. Правильная установка меток способствует исправной работе мотора на протяжении всего жизненного ресурса силового агрегата.

Похожая статья Как правильно обкатать двигатель после капремонта

Установка распредвалов по меткам

О том, как правильно устанавливать метки, я уже писал в начале этого одного большого блока. Единственное дополню, что установка метки ГРМ считается законченной, когда звездочка распределительного вала стоит ровно. А вот отметина на шкиве коленчатого вала должна уходить немного вперед.

Подобное расположение даст мотору одинаковую тягу во время работы силового агрегата. Поэтому опытные механики советуют не пренебрегать подобной процедурой.

Идеальная фаза

Выставление меток, если существует расхождение между отметками звездочки и шкива в один зуб, невозможно. Опытные механики сразу скажут, что цепь ослаблена. А значит, что либо ремень неисправен, либо проблема с натяжителями детали. Следует проверить.

Эксплуатация разрезной звезды позволяет получить идеальную фазу с совершенным расположением меток. Поэтому опытные механики порой используют ее взамен обычной зубчатой звезды.

Метки ГРМ и затяжка

Установки меток должны проводится строго по тому, как указано в мануале двигателя. А сила затяжки должна соответствовать цифрам, которые указаны в книжке по эксплуатации движка. Не рекомендуется изобретать что-то свое.

Затягивать все болты только динамометрическим ключом. Иначе можно перетянуть или недотянуть болты на движке, что приведет к аварийной ситуации.

Как выставить зажигание на 405 двигателе

ПРОВЕРКА И КОРРЕКТИРОВКА ФАЗ ГАЗОРАСПРЕДЕЛЕНИЯ ДВИГАТЕЛЕЙ ЗМЗ

Статья подготовлена к публикации М.Ухановым (aka miha, СТТeam, Ростов)

В процессе эксплуатации, а также из-за погрешности при изготовлении деталей привода газораспределительного механизма (ГРМ) или вследствие неквалифицированно проведенного ремонта привода ГРМ возможно значительное отклонение фаз газораспределения от заданных значений. В то же время известно, что правильность фаз газораспределения является одним из важнейших факторов, влияющих на мощность, крутящий момент и экономические показатели двигателя. Поэтому при снижении тяговых свойств двигателя, повышении эксплуатационного расхода топлива и неустойчивой работе двигателя возникает необходимость проверить и, при необходимости, правильно установить фазы газораспределения.

Проверку и корректировку фаз газораспределения можно провести на двигателе, установленном на автомобиле. Для контроля фаз газораспределения необходимо:

Внимание! Вращение коленчатого вала против часовой стрелки недопустимо. При этом кулачки распределительных валов 1 ‑го цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы:. При этом кулачки распределительных валов 1 ‑го цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы:

При этом кулачки распределительных валов 1 ‑го цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы:

1 – метка на звездочке. 2 – верхняя плоскость головки цилиндров

В случае, если вершины кулачков и метки расположены внутрь, то необходимо повернуть коленчатый вал еще на один оборот. Точную установку поршня 1 го цилиндра в ВМТ можно провести с помощью индикатора часового типа, который устанавливается и закрепляется в свечном отверстии 1 ‑го цилиндра.

А – проверка углового положения распределительного вала впускных клапанов. В – проверка углового положения распределительного вала выпускных клапанов. 1 – кулачок впускного клапана первого цилиндра. 2 – шаблон кулачка. 3 – транспортир. 4 – кулачок выпускного клапана первого цилиндра. 5 – головка цилиндров. 6 – гидротолкатель.

Аналогично провести проверку углового положения первого кулачка распределительного вала выпускных клапанов – вид «В».

Стрелка шаблона должна указывать на метку транспортира 19 °± 2 °, при измерении ведущая ветвь цепи в районе среднего успокоителя (между звездочкой распределительного вала и ведущей звездочкой промежуточного вала) должна быть натянута и удерживаться в этом состоянии поворотом против часовой стрелки распределительного вала выпускных клапанов ключом на « 27 » за четырехгранник на теле вала. При этом проворачивание промежуточного и коленчатого валов не допускается. При этих значениях углового положения первых кулачков распределительных валов достигаются наилучшие технико-экономические показатели двигателя.

В случае, если отклонения углового положения кулачков распределительных валов превышают допустимые ± 2 °, требуется корректировка фаз газораспределения.

Для этого на двигателе нужно выполнить следующие работы:

Как проверить КЗ?

Как проверить КЗ самостоятельно:

Для начала следует отключить провод питания от отрицательной клеммы АКБ и отключить зажигание.
Затем откройте капот и отключите от изделия два высоковольтных кабеля. Выкрутите болты, а также демонтируйте планку вместе с изделием. Аналогичным образом осуществляется демонтаж второй КЗ.
Сама процедура диагностики осуществляется при помощи омметра, его щупы подключаются вместо отключенных проводов. После подключения щупов необходимо произвести замер уровня сопротивления. Если изделие является работоспособным и исправным, то уровень сопротивления должен составлять около 0.4-0.5 Ом.
Для получения более точных данных о диагностике можно также закоротить щупы тестера, после чего опять произвести диагностику сопротивления. В частности, теперь вас интересует вторичная обмотка устройства. Если девайс работоспособный, то полученное значение должно составлять в районе 5-7 кОм. В том случае, если диагностика показала другие значения, это свидетельствует о том, что КЗ нуждается в замене.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

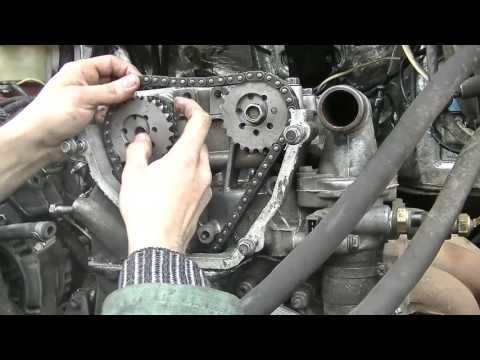

Видео:как выставить метки грм 406, 409Скачать

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

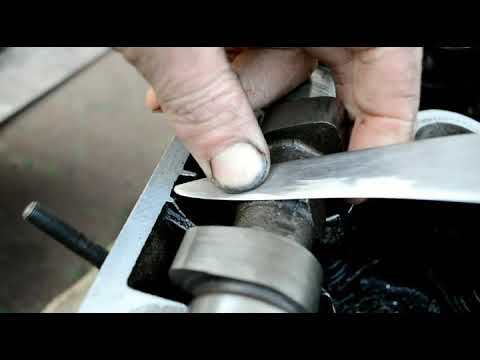

Видео:Установка фаз газораспределения змз 405 406 409 с помощью ножикаСкачать

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.
