Смерть гидрикам, часть 4

Замена гидрокомпенсаторов на болты, основные вопросы

• Зачем? Фото заклинившего гидрика я привел выше, но для меня основной целью перехода с гидриков на болты является дальнейшая работа с двигателем. Повышать мощность двигателя работая с гидриками фактически невозможно. Можно сделать детский тюнинг, поставить средненький распредвал и все — тупик. Я угробил кучу времени на доработанные гбц и эксперименты с гидриками и смог с снять двигателей не более 40-50% того, что можно снять с двигателя на болтах.
• Отключать или нет датчик детонации? По интернету ходит устойчивое мнение, в основном поддерживаемое диагностами от сохи, о том, что с переходом на болты нужно программно отключить ДД. Свое мнение на эту тему я уже высказывал много раз. Это просто отсутствие практики и мастерства. Отрегулировать зазоры можно так, что ошибки по ДД не будет, а вот его отключение — это верх глупости. Датчик детонации – это язык в нашем собственном организме, который дает команду мозгам, можно это есть или нет. Если вы залили плохой бензин, он по уровню детонации в цилиндрах, сообщает об этом мозгам и те откатывают зажигание. Залили хороший, снова пошло опережение зажигания и появилась тяга. Как работают данные двигатели с отключенными ДД, я видел, уж лучше просто вернуться на карбюратор.
• Произведена замена гидрокомпенсаторов на болты. Какой поставить распредвал после удаления гидриков? Можно ли оставить старый? Распределительным валам будет посвящена отдельная статья, сейчас только вкратце. Распредвал 21214 оставлять нельзя. У кулачков под болты и под гидрики, совершенно разный профиль, и они НЕ ВЗАИМОЗАМЕНЯЕМЫ. Есть несколько вариантов. Простой и проверенный вариант – распредвал 21213. Самый бюджетный вариант. Двигатель на данном валу будет иметь характеристики лучшие чем на валу для гидриков 21214. Его регулировка осуществляется в два приема. Вал имеет стабильный холостой ход. И прощает промахи при установке меток. Но и ждать от него чуда тоже не приходится. Обычно после удаления гидриков, я предпочитаю поставить вал Эстонец. Но требования по его установке уже более жесткие.

Часть 3. Замена гидрокомпенсаторов на болты. Набор «смерть гидрикам»

Источник

Зачем нужна регулировка клапанов Нивы?

Клапанный газораспределительный механизм обеспечивает слаженную работу клапанов и регламентирует их работу

Многие владельцы Нивы даже не догадываются, насколько важно постоянно проверять и, при необходимости, корректировать систему подачи горючей смеси и вывода выхлопных газов из мотора

При нагревании все вещества расширяются и клапана – не исключение. Потому в холодном состоянии, при непрогретом двигателе, должны иметься определенные люфты. Именно их положение необходимо скорректировать, дабы избежать преждевременных поломок, изнашивания «сердца» автомобиля.

Неправильную регулировку клапанов достаточно просто диагностировать. Вследствие оставления слишком маленьких зазоров детали будут быстрее изнашиваться и истираться, а работоспособность двигателя снижаться. Симптомами слишком большого зазора клапанов Нивы будут металлические стуки, что также приведет к скорейшему изнашиванию деталей и двигателя в целом.

Некорректный зазор между кулачком распределительного вала и самим клапаном приводит к чрезмерному слишком сильному открытию клапана мотора. Это рано или поздно приведет к разгерметизации клапана и может довольно значительно понизить ресурс двигателя Нивы.

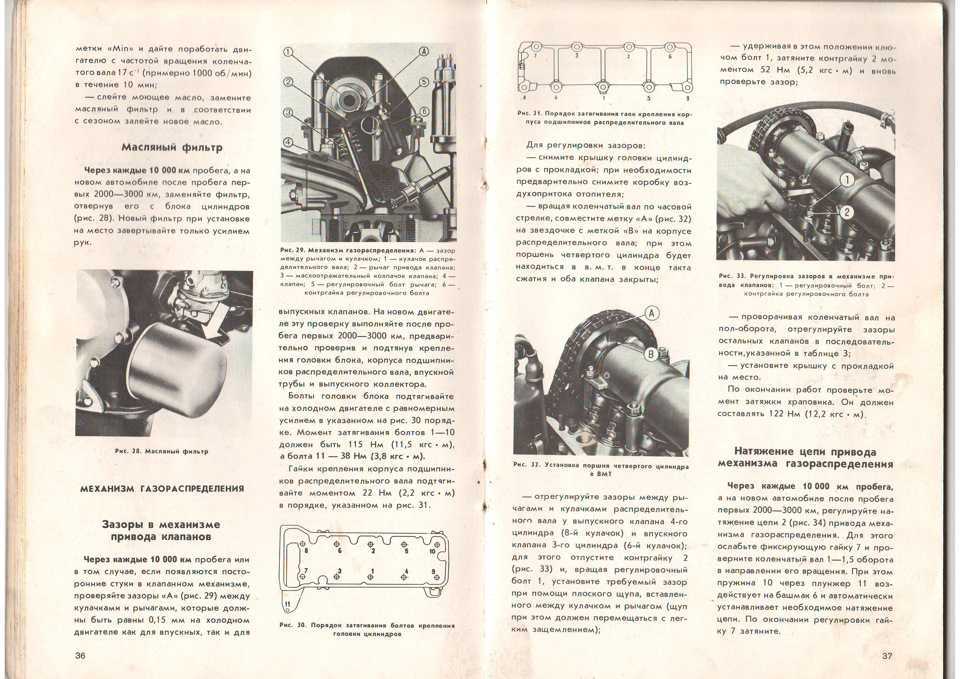

О том, какими должны быть зазоры, можно узнать из руководства пользования на Ниву

Важно учесть, что требования к зазорам могут разниться не только для разных марок и моделей машин, а и для разных составных деталей конструкции

Пошаговая инструкция по регулировке клапанов карбюраторной Нива 2121 своими руками : 3 комментария

Я читаю и мне грустно. Почему люди пишут как делать в принципе то несложные вещи но допускают при этом ошибки которые могут в лучшем случае свести на нет всю их работу, а в худшем привести к дорогостоящему ремонту. Это ведь не совет соседа по гаражу дяди Коли, это статья претендующая на технически грамотное руководство к действию. Народ читайте книги известных авторов если хотите что-то сделать своими руками. Для регулировки клапанов используются СПЕЦИАЛЬНЫЕ щупы, это достаточно просто знать, если вы не хотите задумываться над вопросом — “почему“. Специальный щуп имеет ширину превышающую ширину пары трения, что гарантирует выставление требуемого зазор по всей ширине контакта рокера с кулачком распредвала. Если вы по рекомендации автора пользуетесь обычным (узким) набором щупов то вы не будете иметь никакой уверенности в том что рокер стоит ровно, а измеренный вами зазор не является зазором с одной стороны контакта рокер — кулачек, тогда как с другой стороны зазора в этот момент может не быть вовсе.

В тексте ошибка. Для ВПУСКНЫХ клапанов зазор 0.15 по книжке, а для ВЫПУСКНЫХ 0.2

Источник

Регулировка клапанов Нива 21214 инжектор

Клапаны двигателя Нива 21214 инжектор необходимо регулировать регулярно, чтобы обеспечить надлежащую работу двигателя и предотвратить повреждение его элементов.

Необходимые инструменты

Перед началом регулировки клапанов Нива 21214 инжектор, вам понадобятся следующие инструменты:

1.	Гаечный ключ
2.	Отвертка
3.	Моментный ключ

Шаги по регулировке

1. Установите поршень первого цилиндра в положение верхней мертвой точки (ВМТ). Для этого, снимите пробковый колпачок со стороны двигателя и воспользуйтесь инструментом для вращения коленчатого вала.
2. Установите зазоры между толкателями клапанов и зубчатыми рейками в соответствии с техническими характеристиками вашего автомобиля.
3. Для этого, снимите крышку цилиндров и найдите зубчатые рейки с толкателями клапанов.
4. При помощи гаечного ключа для регулировки, ослабьте концевые болты на зубчатых рейках, чтобы обеспечить возможность поворота толкателя.
5. Используя отвертку, поворачивайте зубчатую рейку, пока не достигнете необходимого зазора между толкателем и зубчатой рейкой. Не забудьте проверить зазор с помощью прокладки.
6. После установки правильного зазора, затяните концевые болты на зубчатых рейках моментным ключом согласно указанным в технических характеристиках значением.
7. Повторите шаги 1-6 для каждого клапана.
8. Проверьте работу двигателя, убедитесь, что он функционирует правильно.

После регулировки клапанов Нива 21214 инжектор, рекомендуется провести тест-драйв, чтобы удостовериться в надлежащей работе двигателя и отсутствии посторонних звуков.

Зачем нужно проводить регулировку?

Регулировка клапанов Нива требуется для того, чтобы силовая установка работала в нормальном режиме. Наша задача – сохранить зазор между клапанами, установленный заводом изготовителем. Если расстояние между деталями превышает допустимую норму, водитель слышит неприятные шумы, издаваемые двигателем автомобиля.

В случае, когда клапаны слишком зажаты, силовая установка не может выдавать максимальную мощность, страдает динамика и повышается расход горючего. Узнать, как часто нужно проводить эту процедуру, вы сможете в руководстве по эксплуатации автомобиля, также там указан порядок действий.

Как показывает опыт владельцев отечественных моделей этой марки, правильной регулировки клапанов хватает на 20 тысяч километров пробега. Определить, что зазорам нужна наладка, довольно просто: появляется скрежет, цокот и другие шумы, которые становятся особенно громкими на средних и низких оборотах.

Замена цепной передачи

1. Устанавливаем авто на ровную площадку. Открываем капот. Отключаем аккумуляторную батарею. Снимаем воздушный фильтр.
2. Трос воздушной заслонки следует отключить и отодвинуть. Также необходимо отключить все электрические приводы и патрубок.
3. Снимаем вентилятор, ремень генератора и валик помпы. Ремень следует подвергнуть тщательному обследованию. При обнаружении на нем глубоких трещин и прочих повреждений его необходимо заменить на новый. Снимаем защиту поддона и тщательно очищаем его крышку.
4. Снимаем пробку клапанов. Отворачиваем винт звездочки распредвала.
5. Берем гаечный ключ и откручиваем гайку храповика.
6. Теперь начинаем прокручивать коленвал до полного совпадения меток на нем и на кожухе двигателя. Следите за тем, чтобы метки также совпали на корпусе подшипников и звездочках распредвала.

7. Затем снимаем кожух, закрывающего мотор. Для этого придется вывернуть несколько болтов. Снимаем успокоитель. Отворачиваем винт крепления насоса, подающего масло. Вынимать винт необходимости нет. Его следует лишь ослабить и оставить на месте.

8. Приступаем к снятию механизма натяжных элементов. Извлекаем магистраль ММ, снимаем датчик давления, после чего можно снимать и сам натяжитель. 9. Выворачиваем винт, на шестерне распредвала. Снимаем шестеренку. После этого снимаем цепь ГРМ. На этом процесс разбора можно считать завершенным. Теперь собираем механизм. 10. Берем купленные сальники и начинаем их устанавливать на места старых. Первым делом меняем сальник коленвала. После снятия старого компонента очищаем установочное место и устанавливаем новый сальник. Сначала новый сальник рекомендуется смазать моторной жидкостью, например. 11. Теперь берем в руки цепь и также начинаем ее смазывать. После этого надеваем привод на шестерню коленвала, масляного насоса и затем – распредвала. Следует соблюдать именно эту последовательность. Во время натяжки цепи нужно следить за тем, чтобы совпадение меток не было нарушено.

12. Устанавливаем натяжитель и тщательно заворачиваем гайки его крепления. Закручиваем винты на звездочках и еще раз проверяем совмещение меток. Для этого снова проворачиваем коленвал вправо. 13. Ставим на место ремень генератора. Если старый ремень находится в нормальном состоянии, то вполне можно его и не менять. 14. Смазываем прокладку, которую будем устанавливать на ГБЦ, и устанавливаем ее. Не забудьте очистить посадочное место от следов старой прокладки. Ставим на свое место головку и тщательно закручиваем все крепежные элементы. Все остальные детали ставим от обратного.

Теперь проверяем работу механизма. Для этого запускаем двигатель и слушаем, как работаем мотор. На слух вполне можно определить, сделано все нормально или что-то пошло не так. Если звук будет привычным, шуршащим, значит все сделано правильно. При наличии характерного скрежета процедура требует повторения.

Шаги регулировки клапанов на Ниве 21214 инжектор

Для проведения регулировки клапанов на Ниве 21214 инжектор следуйте следующим шагам:

1. Убедитесь, что двигатель охладился и находится в полностью отключенном состоянии.
2. Снимите крышку головки цилиндров, чтобы получить доступ к клапанам.
3. Выполните проверку зазора между клапанами и подпоркой. Для этого поверните коленчатый вал, чтобы клапаны были направлены вниз.
4. С помощью специального инструмента, регулируйте зазоры между клапанами и подпоркой в соответствии с рекомендациями производителя.
5. Проверьте зазоры вновь, чтобы убедиться, что они соответствуют рекомендациям. Если необходимо, повторите процесс регулировки.
6. После завершения регулировки клапанов, аккуратно установите крышку головки цилиндров и закрепите ее.

После завершения регулировки клапанов на Ниве 21214 инжектор рекомендуется провести проверку работоспособности двигателя и убедиться, что все клапаны функционируют правильно.

Время замены цепи ГРМ нива 21214 инжектор

Конкретных рекомендаций от ВАЗ о замене цепи не существует. Профессионалы рекомендуют это делать примерно после 100 000 км. Однако проверять состояние нужно регулярно. Вполне вероятно, что проблемы могут возникнуть гораздо раньше. Самые распространенные причины замены цепи ГРМ:

• провисание, которое не решается подтяжкой;
• несовпадение метки шестерни распредвала и метки на корпусе подшипников;
• сколы или трещины по длине цепи.

Эти проблемы — главная причина поменять деталь. Разлетевшаяся при движении деталь не только отправит автомобиль на стоянку до замены. Вполне вероятно, что на ходу будут повреждены и другие элементы силовой установки. А это логично увеличит стоимость и время ремонта.

Разрез головки цилиндров по выпускному клапану: 1 — головка цилиндров; 2 — клапан; 3 — маслоотражательный колпачок; 4 — рычаг клапана: 5 — корпус подшипников распределительного вала; 6 — распределительный вал; 7 — регулировочный болт; 8 — контргайка регулировочного болта; А — зазор между рычагом и кулачком распределительного вала

Основные размеры клапанов, направляющих втулок и седел клапанов

Детали клапанного механизма: 1 — клапан; 2 — стопорное кольцо; 3 — направляющая втулка; 4 — маслоотражательный колпачок; 5 — опорная шайба наружной пружины; 6 — стопорная шайба внутренней пружины; 7 — внутренняя пружина; 8 — наружная пружина; 9 — тарелка пружин; 10 — сухари; 11 — рычаг привода клапана; 12 — пружина рычага; 13 — регулировочный болт; 14 — контргайка регулировочного болта; 15 — втулка регулировочного болта; 16 — стопорная пластина пружины рычага

Основные данные для проверки наружной (а) и внутренней (b) пружины клапана

Головку блока цилиндров снимаем для замены прокладки, ремонта механизма привода клапанов и самой головки, а также при полной разборке двигателя.

Для замены прокладки головки или шатунно-поршневой группы двигателя головку блока цилиндров снимаем с двигателя в сборе с ресивером, впускной трубой и выпускным коллектором.

• отсоединяем минусовой провод аккумуляторной батареи;
• сливаем охлаждающую жидкость (см. тут);
• снимаем дроссельный узел в сборе (см. тут);
• отсоединяем шланги от отводящего патрубка рубашки охлаждения;
• отсоединяем шланг от подводящего патрубка радиатора отопителя;
• отсоединяем разъем проводов форсунок топливной рампы (см. тут);
• отсоединяем разъемы от датчика температуры охлаждающей жидкости системы впрыска и датчика указателя температуры охлаждающей жидкости;
• снимаем наконечники высоковольтных проводов со свечей зажигания;
• отсоединяем от топливной рампы трубки подвода и отвода топлива;
• отсоединяем от выпускного коллектора приемную трубу (см. тут), теплозащитный экран стартера и кронштейн отводящей трубки радиатора отопителя (см. тут);
• снимаем распределительный вал и рычаги привода клапанов (см. тут);
• снимаем звездочку распределительного вала, а цепь подвязываем проволокой.

Головку блока цилиндров можно также снять с двигателя, предварительно демонтировав ресивер (см. тут), впускную трубу и выпускной коллектор (см. тут).

После истечения определенного срока, для каждого автомобиля необходимо проводить регулировку клапанов

В этом материале мы подробно разберем, как выполняется эта процедура, какие инструменты для этого нужны и на что следует обратить внимание при выполнении регулировки клапанов Нива

Эта инструкция актуальная для следующих моделей Нива: 21213, 21214, 2121 с карбюраторным двигателем.

Цепь грм — чем важна и какие проблемы несет ее износ

Ремень или цепь газораспределительного механизма (ГРМ) связывает распределительные валы и коленвал. Ременная передача имеет конкретное количество зубьев для синхронизации работы валов. Цепь — более надежный вариант, так как можно отрегулировать длину в экстренном случае. К тому же изнашивается она гораздо медленней.

Данный элемент влияет на все узлы автомобиля и его общую работоспособность. Неверная работа газораспределительного механизма может привести к сбоям в работе двигателя и даже финальному разрушению силовой установки. Обычно первичная замена детали провоцируется ее растяжением. Из-за этой деформации она начинает сильно греметь при работе двигателя (хорошо слышно на средних оборотах и переменных нагрузках)

Причины замены гидрокомпенсаторов на болты в Шевроле Нива

Когда в конструкционных особенностях произошла замена регулировочной опоры в двигателе Нива Шевроле на гидрокомпенсатор, инженерами была поставлена задача по регулировке тепловых зазоров клапанов, которые заодно должны снизить уровень шума. В итоге результат получился не таким, как предполагалось. Показатели качества гидрокомпенсаторов получились нестабильными. И эта особенность влияет на работу мотора. К тревожным сигналам относятся: возникшее постукивание под клапанной крышкой, троение мотора, провалы, затрудненный пуск двигателя автомобиля.

Вдобавок ко всему, неточно выполненные работы по установке приводят к такой особенности, что клапан не может вовремя закрыться. Если такое происходит на высоких оборотах, клапан неминуемо встречается с поршнем. А это приводит к деформации клапана, что в свою очередь вызывает потерю компрессии и риск оплавления. Контрольная система видит ошибку и для сбережения катализатора отключает форсунку. Моторная система беспричинно начинает троить. В некоторых моторах, в днище поршня есть участок на поверхности, благодаря которому встречи клапана с цилиндром не происходит. Клапан перестает закрываться до конца, его кромки обгорают, и со временем возвращается давление в цилиндре. Болты вместо гидрокомпенсаторов – наиболее подходящий вариант для Нивы.

Установка

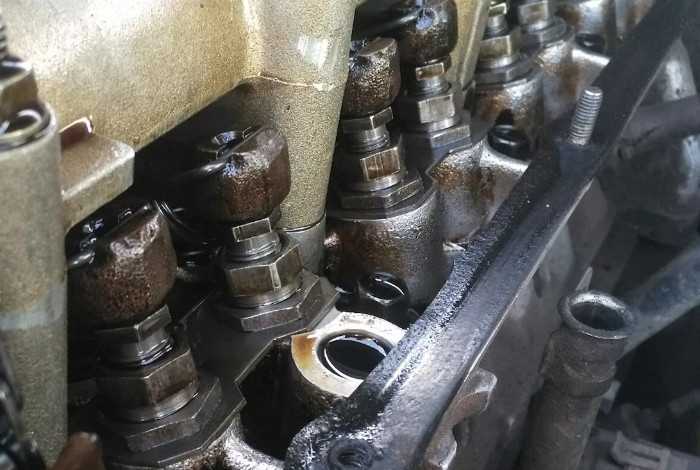

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Стук гидрокомпенсаторов НИВА 21214

Инструкция по ремонту составлена из советов Васика-Нивасика, Шершуни и моих собственных наблюдений.

Описание последовательности ремонта.

1. Отсоединить все шланги и патрубки, что мешают снять клапанную крышку а так же тросик газа. 2. Отвернуть клапанную крышку. 3. Посмотреть на то, что осталось от прокладки клапанной крышки, при необходимости отделить то, что осталось и выкинуть. Не забыть купить новую. (в случае необходимости) 4. Крышку сняли? Ужаснулись? Нет? Ну ладно. Привязываем звездочку распредвала к цепи. Я использовал хомуты для проводов, как посоветовал Васик-Нивасик. Привязываем накрепко. 5. Берем веревку, провод итд итп, продеваем в отверстия на звездочке. 6. Отгибаем шайбу болта звездочки и отворачиваем болт. (Шайбу лучше заранее купить новую) 7

Снимая звездочку недопускаем ослабления натяга цепи, сняв звездочку, так же в натянутом виде привязываем тем проводом, что уже на звездочке например к капоту, или еще куда, важно, что бы цепь была натянута. 8

Отворачиваем постель распредвала, снимаем ее и убираем в клапанную крышку, что лежит рядом

Масляную магистраль поворачиваем вниз

Отворачиваем постель распредвала, снимаем ее и убираем в клапанную крышку, что лежит рядом. Масляную магистраль поворачиваем вниз.

Теперь самое интересное.

9. Внимательно осматриваем рокера сверху, запоминаем рокера, с самой сильной выработкой. 10. снимаем все рокера, укладывая в последовательности их исходного положения. 11. Осматриваем пятна контакта рокеров с клапанами, так же запоминаем самые изношенные. 12. Выворачиваем ВСЕ гидрокомпенсаторы, укладывая в той последовательности, как стояли. 13. Проверяем надежность завальцовки ГК. Те ГК, где завальцовка болтается каким-нибудь образом помечаем (я положил кверху ногами) 14. Проверяем соотношение ГК-рокер. Скорее всего у тех рокеров, что изношены сильнее стоят ГК с болтающейся завальцовкой. 15. Последний тест. Каждый ГК немного прижимаем тисками, предварительно подложив например деревяшки. Если ГК прожимается без усилия – он не исправен. Остальные – будут прожиматься с усилием. Отмечаем выход масла из отверстия на ГК.16. Все ГК с болтающейся завальцовкой, и прожавшиеся тисками без усилия 99% неисправны, либо в ближайшем будущем закончат свою жизнь. (косвенный признак – износ на рокерах и клапанах) 17. Покупаем необходимое количество гидрокомпенсаторов. (Я покупал по 500 р./шт)

Самый ответственный момент

18. Вворачиваем ГК в головку блока. Я затягивал с моментом 20 н/м. (Сильно завышать момент затяжки не стоит – есть вероятность убиения головки блока. 19. Укладываем на место рокера. (В случае сильного износа – заменяем) 20. Ставим на место постель распредвала, поворачиваем масляную магистраль как было. 21. Закрепляем пастель распредвала в соответствии с книжкой. (момент 20-25) 22. Ставим на место звездочку, следя за натягом цепи и приворачиваем болтом, загинаем шайбу. (Момент 25-30) 23. Срезаем хомуты с звездочки. 24. Кладем на место прокладку клапанной крышки и приворачиваем крышку на место.25. Возвращаем как были все шланги, патрубки и тросик газа.

Самый страшный момент.

26. Заводим двигатель. Первые несколько минут БУДУТ ИДТИ УДАРЫ РОКЕРОВ ПО КЛАПАНАМ И ГРОХОТ ЦЕПИ. Т.е. масло еще не поднялось и не прошло по системе. Лечится так: заводим двигатель на 3 минуты, глушим, ждем 5 мин, повторяем. (Советы Нивасика) Через некоторое время на ХХ звуки исчезнут. Даем поработать так минут 5, постепенно повышаем обороты. Как все звуки пропадут – первые километров 50 ЖЕСТКО не форсируем двигатель.

Замечания и дополнения.

27. Помимо неисправности самих ГК есть еще несколько причин их стука: зашлакованность масляной магистрали или ее разрушение. При осмотре ГРМ я снимал масляную магистраль и продувал все отверстия.

Полезные советы

Для нормальной работы двигателя требуется своевременная регулировка клапанов на автомобиле Нива. Для успешной настройки вам необходимо знать несколько важных моментов. Во-первых, регулировка, конечно, не самый сложный процесс, но, тем не менее, брать на себя такие работы имеет смысл только в том случае, если у вас уже есть хоть какой-то опыт в несложном ремонте и обслуживании автомобилей.

Если при ремонте автомобиля ВАЗ возникнут вопросы, необходимую информацию легко найти в сети. Это могут быть как статьи, так и темы на специализированных форумах. Там же вы можете задать свой вопрос, если не нашли ответа.

Во-вторых, если принято решение проводить работы самостоятельно, нужно помнить: регулировать зазор можно только в том случае, если двигатель остыл до комнатной температуры. Желательно, чтобы его температура была 20-25 С.

Для упрощения работы и более комфортного считывания оборотов коленчатого вала следует запомнить несколько простых нюансов. Таким образом, удобнее определять угол поворота, делая дополнительные отметки, например, маркером. Или вы можете сосредоточиться на перемещении ползунка дозатора. Когда вал поворачивается на 180˚, ползунок поворачивается на 90˚.

Закончив затягивание контргайки, убедитесь, что зазоры не изменились. Это легко сделать, затянув гайку. Если произошло снижение, необходимо повторить регулировку с учетом этой ошибки.

Инструменты и подготовительные работы

Для регулировки клапанов Нива должна быть размещена на ровной площадке. Работы допустимо проводить как в гараже, так и на открытом воздухе, можно заехать на эстакаду, но это не обязательно.

Инструменты и материалы

Из особого инструмента, который, возможно, есть не у каждого автомобилиста, понадобится щуп толщиной 0,15 мм. Его ширина должна быть достаточной, чтобы применять для регулировки клапанов впуска. Также необходим щуп толщиной 0,2 мм. С его помощью производится настройка выпускного клапана.

Для работы надо иметь следующие инструменты и материалы:

• Рожковые ключи 17, 13, 8;
• Трещотку (накидной ключ с храповиком и сменными головками);
• Торцевые ключи на 8 и 10;
• Свечной ключ;
• Ключ коленчатого вала;
• Отвертка;
• Тряпка, ветошь – чистая;
• Щетка.

Также пригодится магнит на телескопическом держателе для обнаружения и выемки упавшего крепежа. Почти весь инструмент – кроме ключей на 13 и 17, а также щупов – нужен для разборки, чтобы получить доступ к регулируемым деталям.

Предварительная подготовка

В первую очередь, необходимо отключить аккумулятор. Далее потребуется отсоединение воздушного фильтра. Для этого необходимо отключение от него шланга картерных газов. Затем приступают к демонтажу крышки корпуса фильтра путем открепления четырех защелок.

Теперь, чтобы снять крышку, осталось только открутить гайку на 10, которая установлена на шпильку посередине узла. Корпус фильтра держится с помощью четырех гаек на 8, их проще всего снять накидным ключом. В завершение требуется накрыть карбюратор технологической крышкой (ее можно изготовить самостоятельно из картона или фанеры), чтобы внутрь него не попала грязь.

Далее следует отключить от карбюратора:

• Продольную тягу. Она отсоединяется снятием скобы крепления с рычага возвратной пружины;
• Поперечную тягу. Она расположена на рычаге привода дроссельных заслонок;
• Трос подсоса;
• Шланг отвода картерных газов;
• Топливную магистраль.

Продолжение разборки следует начать с открепления шланга тормозов от вакуумного усилителя. Потом отсоединяют от свечей и катушки зажигания высоковольтные провода. Снимают крышку датчика распределителя совместно со всеми проводами. Свечи зажигания выкручивают. Вытаскивают масляный щуп.

Получение доступа к клапанам

Чтобы начать настраивать зазоры, необходимо убрать клапанную крышку. Она удерживается восемью гайками на 10. Окрутив их, необходимо снять все кронштейны и прижимные шайбы.

После этого будет возможно поднять клапанную крышку. Она аккуратно снимается со шпилек – сначала ее задняя часть, затем передняя.

Кроме того, следует проверить затяжку гаек, которые крепят корпус подшипника. Если необходимо, то нужно подтянуть их. Надежная установка подшипников важна для нормальной работы распредвала. Поэтому процедура не будет лишней даже в том случае, когда основная задача – регулировка клапанов.

Самостоятельная регулировка

1. ОтключитеминусовуюклеммуотАКБ. Сэтогодействияначинаютсявсеманипуляциисдвигателемилиэлектроникойавто.
2. Далееоткрутитекрышкуголовкиблокацилиндровипереходитекдемонтажукрышкираспределителя. Послеэтогонужновыкрутитьсвечизажигания.
3. Теперьоткрылсядоступкколенчатомувалу. Егонужнонеспешапроворачиватьпоходувращения, домоментасовпаденияметок, расположенныхнакорпусеподшипниковираспредвале.

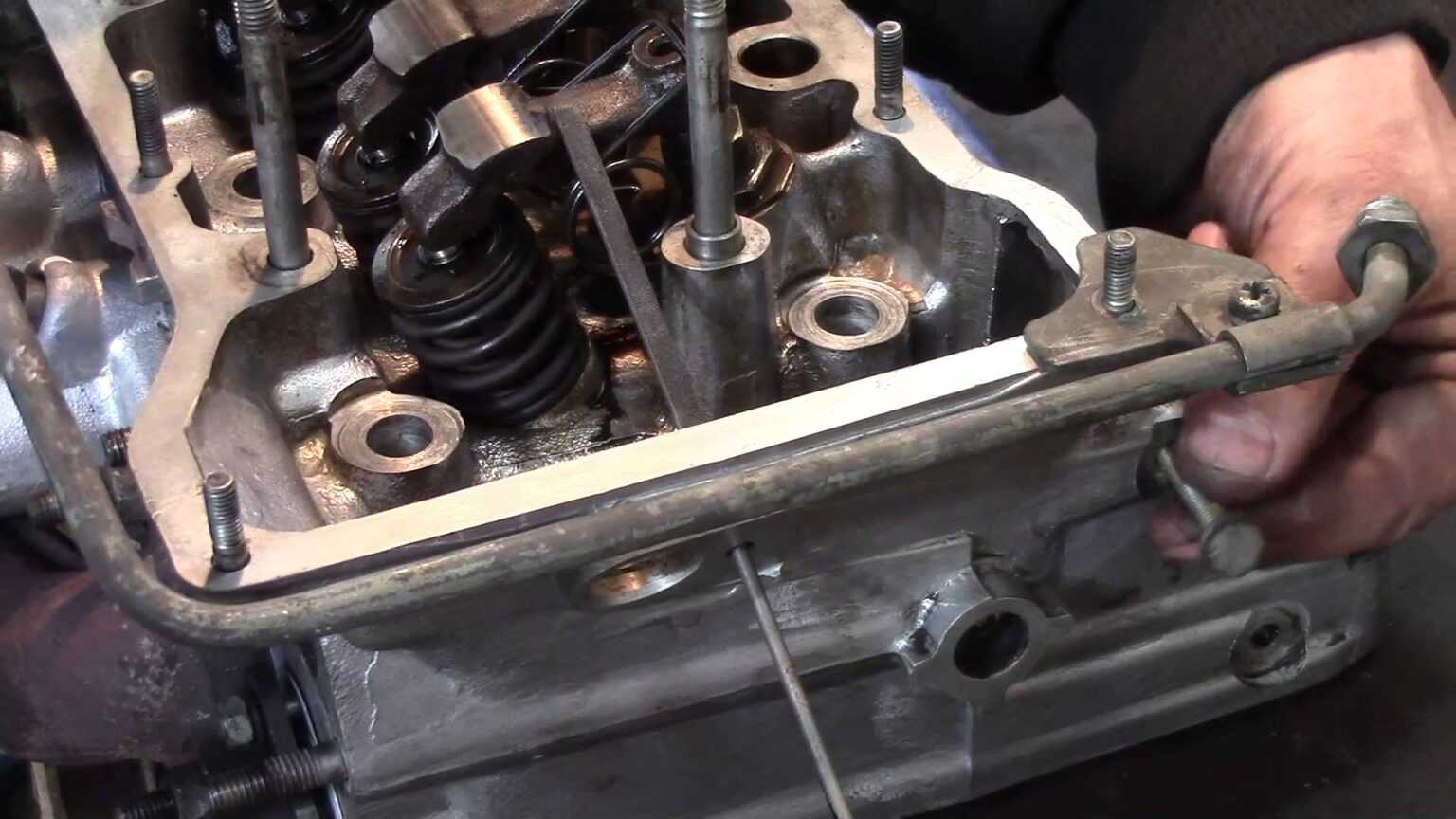

4. Меткивыставлены, иможнопереходитьккорректировкена6-ми8-мклапанах. Щуптолщиной0,15ммнужнопросунутьмеждукулачкомраспределительноговалаирокером.
5. Еслиработавыполненаправильно, щупбудетвходитьснебольшимусилием. Длятогочтобыначатьрегулировку, нужноотжатьконтргайкуключомна17. Регулировкаосуществляетсяключомна13.
6. Послетогокакрегулировкавыполнена,нужноповторновсепроверить. Еслионсоответствуетнорме, можнофиксироватьболтрегулировкиизажиматьконтргайку.
7. Далеепроворачиваемколенвална180градусовипереходимкрегулировкеследующейпары4и7, адалее1и3.

Видео: Регулировка Клапанов Нива 21214 Инжектор

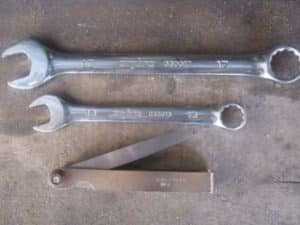

В дополнение к датчикам используется ключ на 17 и 13, а также ключ на 10 для снятия крышки клапана.

Процедура регулировки клапана

Вы можете посмотреть видео, чтобы наглядно увидеть, как регулируются клапаны для Chevrolet Niva.

Все автомобилисты, которые приспосабливаются, попадают в две категории. Первые делают всю работу с пониманием. Они понимают, почему именно тот или иной клапан на данный момент диагностируют разрыв. Второй хорошо справляется с поставленной задачей, выучив схему управления наизусть, даже не углубляясь в работу двигателя внутреннего сгорания с различными мерами.

На подготовительном этапе крышку клапана снимают, сначала отпустив ее. Сначала нужно установить 4 цилиндра в верхней мертвой точке, что соответствует концу такта сжатия. Для этого вращайте коленчатый вал по часовой стрелке, пока отметка на звездочке не выровняется с приливом на корпусе распределительного вала.

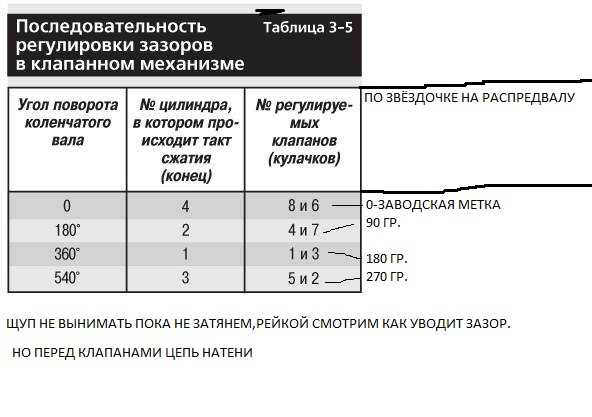

При таком положении синхронизации устанавливаются зазоры в 8-м и 6-м клапанах.

Клапаны регулируются ключом 13, но сначала нужно ослабить гайку ключом 17.

Это требует ловкости, так как сжатие зазора немного уменьшается. Поворачивая коленчатый вал на пол-оборота, проверьте и дополнительно отрегулируйте зазоры на клапанах 4 и 7. После еще одного поворота на 180 градусов отрегулируйте клапаны 1 и 3, и конечное время, которое отличается от предыдущего поворота коленчатого вала на 540 градусов, предназначено. для регулировки. 2 и 5 клапанов.

Прежде чем складывать снова, проверьте пробелы

Важно помнить, что один оборот коленчатого вала соответствует двум оборотам коленчатого вала

Инструмент

0,15 мм Для каждого типа редуктора существует два варианта регулировки. По датчику и по стрелочному указателю. Для полупрофессионального использования достаточно первого варианта. Руководство Fiat рекомендует следующие зазоры при температуре двигателя 20 градусов (т.е. нормальной): Впускные клапаны 0,15 мм. Выхлопные клапаны чуть более 0,17-0,20 мм. Мое личное мнение после 20 лет практики таково. Предписанный зазор в значительной степени зависит от производителя клапана и материала клапана. Если это клапан среднего качества, вы можете отрегулировать зазор в соответствии с инструкцией. С впускными и выпускными клапанами от Kolbenschmidt вы можете проехать 0,15 по кругу. Теперь о датчиках. Конечно, все определяется словом «опыт», и первые два-три раза можно сделать такие корректировки….. что ни в одной сказке не описать». Поэтому я вспомнил отличный прибор для слесарей, токарей и фрезеровщиков, сделанный в СССР для технического контроля. Он назывался калибр-пробка. Это калиброванный инструмент с двумя «хвостами», один непрерывный, а другой нет. По аналогии с этим чудом я предлагаю два инструмента. Первый — штифт 0,15 мм для регулировки зазора и набор штифтов со штифтом 0,2 мм. Все «чудеса» монтажа можно проследить до одной простой вещи. Один должен подходить, другой — нет. Так мы попадаем в нужный диапазон допусков.

Серия датчиков, «вентилятор».
