Регулировка сцеплений

Нормальной работе сцепления автомобиля ГАЗ-66 соответствуют зазор 2 мм между концами рычагов выключения 17 (см. рис. 66) и упорным подшипником 16 и зазор 0,5—1,5 мм между толкателем 7 и поршнем 8 главного цилиндра. Сочетание этих зазоров обеспечивает свободный ход педали 11 сцепления 30—37 мм. Зазор между толкателем и поршнем главного цилиндра регулируют эксцентриковым болтом 4, соединяющим толкатель 7 с промежуточным рычагом 5 привода выключения сцепления. Нормальному зазору (0,5—1,5 мм) соответствует ход педали 3,5—10 мм. Если эксцентриковым болтом не удается обеспечить требуемый свободный ход педали, то необходимо предварительно выполнить грубую регулировку изменением длины тяги 6, соединяющей педаль с промежуточным рычагом 5. Зазор между концами рычагов выключения и упорным подшипником регулируют изменением длины толкателя 14 рабочего цилиндра 12. При этом необходимо, чтобы свободный ход конца вилки 15 выключения сцепления был равен 3,5 мм.

Ход поршня рабочего цилиндра должен быть не менее 23 мм. Уменьшенный ход указывает на наличие воздуха в приводе. Для устранения неисправности (неполное выключение сцепления) прокачивают гидравлический привод сцепления.

В сцеплении автомобиля ЗИЛ-131 рабочий ход педали должен быть 130—150 мм, а свободный ход 35—50 мм, что соответствует зазору между концами рычагов выключения сцепления и упорным подшипником 3—4 мм. Свободный ход педали регулируют изменением длины тяги, соединяющей рычаг вала педали сцепления с рычагом вилки выключения сцепления.

В двухдисковом сцеплении автомобилей КрАЗ-257 (рис. 153) регулируют величину отхода среднего ведущего диска 3 (зазор А) и зазор В между муфтой 6 рычагов выключения и упорным подшипником 7. Для регулировки зазора А надо: снять крышки 1 и 19 люков картеров маховика и сцепления; отвернуть контргайки 21 и завернуть четыре регулировочных болта 20 до упора в средний ведущий диск, поворачивая маховик при включенном сцеплении и нейтральном положении рычага коробки передач; поворачивая маховик, отвернуть на один оборот каждый из регулировочных болтов 20 и завернуть контргайки 21. После регулировки зазор А между регулировочными винтами и средним ведущим диском при включенном сцеплении должен быть равен 1 мм.

1 — крышка люка картера маховика; 2 — отжимная пружина; 3 — средний ведущий диск; 4 — ведомые диски; 5 — рычаг выключения сцепления; 6 — муфта рычагов выключения; 7 — упорный подшипник; 8 — вилка-кронштейн; 9 — вспомогательная пружина; 10 — вилка пружины; 11 и 13 — упорные болты; 12 — рычаг; 14 — вилка выключения сцепления; 15 — рычаг вала вилки; 16 — тяга; 17 и 21 — контргайки; 18 — вилка; 19 — крышка люка картера сцепления; 20 — регулировочный болт

Для регулировки зазора В надо отъединить тягу 16 от рычага 15; отпустить контргайку 17 и, ввертывая или вывертывая вилку 18, добиться зазора, равного 3,2—4 мм. Такой зазор соответствует свободному ходу педали сцепления 32—40 мм. Затем соединить тягу 16 с рычагом 15, затянуть контргайку 17, зашплинтовать палец вилки, проверить свободный ход педали, поставить на место крышки 1 и 19 люков. Допускается, при необходимости, перестановка рычага 15 на один шлиц с отклонением его в сторону тяги 16.

Полный ход педали сцепления должен быть 165—175 мм и регулируется упорными болтами 11 и 13, ввернутыми в кронштейн педали.

В.М. Кленников, Н.М. Ильин

ГАЗ-53, ГАЗ-24, ГАЗ-69 и УАЗ-469: Установка выжимного подшипника от ЗИЛ-130

Про свою работу на ГАЗ-53 я уже рассказывал и нет нужды добавлять что-либо еще о частых проблемах со сцеплением, но именно этот опыт позволил мне получить дополнительные, случайные знания.

Давно известно, что ГАЗовский выжимной подшипник не отличается особой надежностью. Вот и у меня, он частенько выходил из строя. Что было тому виной, сказать сложно, возможно это были просчеты конструкторов или дефекты при изготовлении. Факт остается фактом, в рабочих условиях, ходил он не долго и характерным свистом часто заявлял о своей близкой кончине.

Когда я возился со сцеплением, то при первом же удобном случае, старался заменить и его. Факт его недолговечности, подтверждается необходимостью его частой смазки.

Многие водители, посредством тормозного шланга, выводили его тавотницу на пол в кабину. Можно было откинув резиновый коврик и утеплитель, который обычно лежал на полу, взять шприц и не мараясь, прошприцевать выжимной подшипник не залезая под кабину.

Меняя подшипник, я обнаружил, что он практически от руки слазит с корпуса выжимной муфты. В таких случаях, обычно наваривают посадочное место под подшипник и отдают токарю для проточки вместе с муфтой — я сделал также.

Токарь приходился мне соседом и мы с ним находились в добрых отношениях. Посмотрев на меня, он спросил, почему я хочу поставить опять ГАЗоновский выжимной?

Вообщем то, никаких особых причин у меня для этого не было, ставил такой же какой и стоял. На что он ответил, что у них водители, только в случае отсутствия альтернатив, ставят ГАЗоновский выжимной подшипник.

У меня, кстати говоря, сказал он, есть ЗИЛовский выжимной подшипник и если хочешь, я тебе его подгоню, а твой отдам механику под сдачу. Я согласился и за одно попытался выяснить, какие же есть преимущества у ЗИЛовского выжимного.

Благодаря ответам токаря, я узнал, что ГАЗоновский выжимной подшипник по диаметру мало отличается (в меньшую сторону) от ЗИЛовского подшипника и имеет жестяной сепаратор. Часто, при плохой смазке, ГАЗоновский подшипник прогрызает шариками сепаратор и клинит.

ЗИЛовский же подшипник, имеет бронзовый сепаратор и если его хоть раз проварить в нигроле с солидолом, то он становится вечным. Вот так, с легкой руки соседа, я забыл о ГАЗоновских выжимных.

Впоследствии, я всегда ставил ЗИЛовские выжимные подшипники на ГАЗ-53, УАЗики, ГАЗ-24 и на ГАЗ-69. Не ставил их только на диафрагменное сцепление.

В целом, в моих условиях эксплуатации автомобилей, ЗИЛовские выжимные подшипники, зарекомендовали себя гораздо лучше, чем родные ГАЗовские.

Регулировка

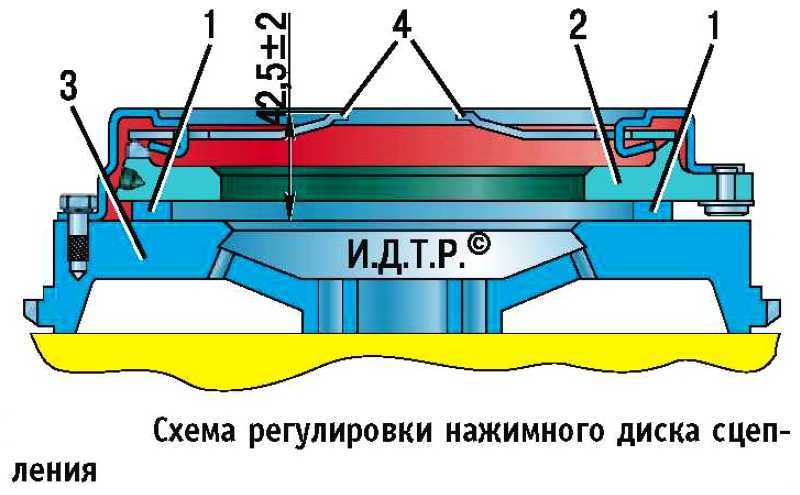

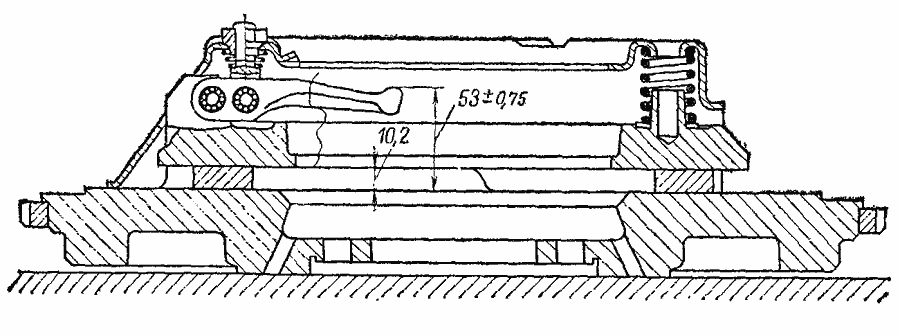

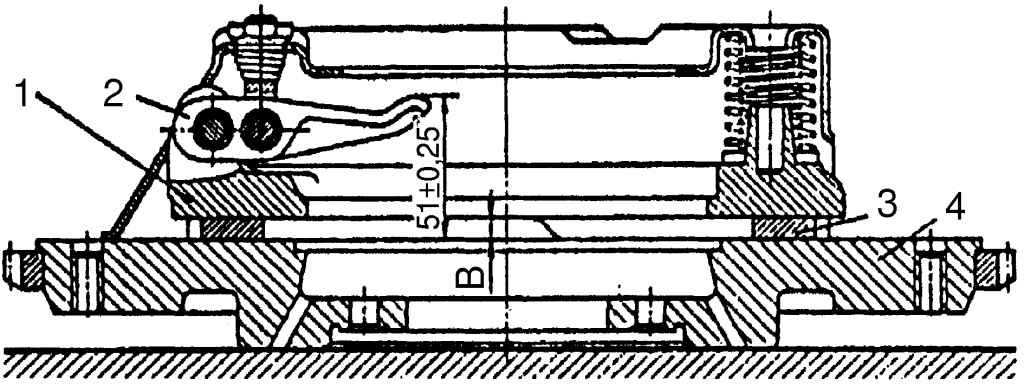

Если лапковое сцепление «дергается», то можно попробовать его отрегулировать. Регулировку лапок на рабочем автомобиле можно проводить двумя способами, первый способ является как бы «книжным», вторым чаще пользуются в автосервисах.

Первый метод:

Ставим машину на яму.
Снимаем поддон картера сцепления.
Снимаем вилку сцепления, чтобы можно было добраться до лапок.
Берем пруток проволоки (немногим длиннее спички) и пользуемся им, как измерительным инструментом. Прокручивая маховик, выбираем наименее болтающуюся лапку, и замеряем прутком ее высоту от маховика. Остальные две лапки необходимо выставить на такую же высоту. Для регулировки проворачиваем гайки в нужную сторону, гайки находятся с наружной стороны рядом с лапками.
Выставив все рычаги (лапки) на одинаковом расстоянии, проверяем работу сцепления на ходу. Если все отрегулировано нормально, не забываем законтрить регулировочные гайки на корзине.
Устанавливаем поддон картера сцепления. Работа закончена.

Первым методом не всегда удается отрегулировать сцепление. Дело в том, что лапки ходят в игольчатых подшипниках, и в этом соединении может быть износ. Тогда второй способ регулировки будет несколько эффективнее. Операции проводятся все те же, только вот суть самой регулировки несколько другая.

Производить работы здесь необходимо вдвоем:

Подготавливаем набор автомобильных щупов для регулировки клапанов;
Также снимаем поддон картера сцепления;
Складываем несколько щупов и набираем приблизительно 1,5 мм;
Один из участников нажимает и держит педаль сцепления, второй между диском и маховиком устанавливает щуп под каждую лапку;
Под каждой лапкой щупы должны входить плотно, с одинаковым усилием. Установив таким образом зазоры, проверяем работу не ходу;
И не забываем закернить регулировочные гайки.

Если диск не кривой и лапки не сильно выработаны, второй метод помогает нормально отрегулировать сцепление с первого раза.

Замена корзины или диска сцепления

Убедившись в неисправности корзины или диска, меняем сцепление:

Ставим автомобиль на яму;
Снимает в салоне рычаг КПП;
Откручиваем карданный вал целиком и убираем его в сторону. На задней крестовине кардана и на фланце заднего моста предварительно устанавливаем метки. Установка вала в том же положении позволит избежать вибрации после сборки;
Снимаем вилку выжимного подшипника;
Отворачиваем от КПП тяги ручного тормоза;
Откручиваем гайки крепления коробки передач и демонтируем ее;
Снимаем поддон картера сцепления;
Отворачиваем шесть болтов крепления корзины сцепления. Чтобы отвернуть все, нужно будет прокручивать маховик двигателя.

Сцепление снято. Устанавливается все в обратном порядке, но для центровки диска сцепления потребуется оправка. Можно воспользоваться старым первичным валом от КПП 53, , газ 66. Болты при установке корзины необходимо равномерно, по кругу, прокручивая маховик. И не нужно сразу закручивать сразу болты с одного края до конца, сначала все шесть креплений необходимо наживить.

Артикул: 53-1601130еще, артикулы доп.: 71.53-1601130скрыть

Код для заказа: 068664

Есть в наличии

Доступно для заказа – >10 шт.Данные обновлены: 13.07.2021 в 02:30

Код для заказа 068664 Артикулы 53-1601130, 71.53-1601130 Производитель ТРИАЛ Каталожная группа: ..СцеплениеТрансмиссия Ширина, м: 0.3 Высота, м: 0.03 Длина, м: 0.3 Вес, кг: 3.16

Описание

Диск ведомый предназначен для установки на автомобили Горьковского автомобильного завода всех модификаций с двигателем модели ЗМЗ-53-11. Сертификат соответствия № РОСС RU.МТ20.В 05190 выдан «Фондом поддержки потребителей»- ОС «МАДИ-ФОНД» 02.03.2005г.

Основные технические данные:Диаметры накладок: – наружный……………………. 300мм – внутренний…………………. 164мм Высота по ступице……….. 32мм Шлицевое отверстие (10 зубьев): – диаметр наружный……… 35мм – диаметр внутренний….. 28.85мм – ширина впадин…………… 5.4мм Характеристики демпфера: – момент трения……………. 24.5Нм – момент замыкания……… 284.4Нм – угол закрутки………………. 2.40 Масса…………………………….. 2.8кг

Отзывы о товаре

9733b8c793eecc49442be00d4b48d5a8

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Товар успешно добавлен в корзину

Цены на детали

С деталями на грузовик проблем нет, запчасти можно купить в любом магазине, который специализируется на продаже деталей ГАЗ. Но вот цены бывают разные, и помимо заводской продукции, сейчас стало много неоригинального товара. Неоригинальные запчасти часто бывают плохого качества. Если учесть, что работа по замене диска или корзины сцепления трудоемкая, лучше сразу приобрести товар надлежащего качества.

Как купить качественные запасные части?

Не стоит соблазняться на подозрительно низкую цену, вряд ли качество «дешевки» будет нормальным;
Делать покупку лучше в специализированном магазине, торгующем фирменной продукцией;
Товар должен иметь фирменную упаковку, при сомнении можно попросить у продавца показать сертификат качества на товар;
Необходимо сохранять товарный чек на весь гарантийный срок деталей.

Новая корзина сцепления для ГАЗ 53

Цены в регионах и в зависимости от продавца разные, но приблизительную стоимость на заводскую продукцию можно привести для примера:

Ведущий диск (корзина) – 1850-4000 руб.;
Ведущий диск (корзина) лепестковый –2500-2500 руб.;
Ведомый диск – 700-1500 руб.;
Лапки сцепления (3 шт., в сборе с игольчатыми подшипниками) – 350-500 руб.;
Рабочий цилиндр – 370-480 руб.;
Главный цилиндр – 350-500 руб.;
Вилка выжимного подшипника – 150-250 руб.;
Подшипник выжимной в сборе с муфтой – 200-270 руб.

При замене диска и корзины сцепления необходимо обратить внимание на состояние рабочей поверхности маховика. Когда сильно изнашивается диск, он «съедает» эту плоскость, и установка нового диска сцепления порой не решает проблемы

Процесс установки сцепления на ГАЗ 53

В этом случае есть два варианта решения:

Протачивать поверхность на фрезерном станке (отдавать на предприятие);
Покупать новый маховик.

Новый маховик стоит дорого (3000-4000 руб.), можно попробовать по объявлениям поискать деталь б/у. Но при замене есть один нюанс – может появиться вибрация. Поэтому проточка плоскости будет более разумным решением.

Неисправности

Если перестает работать сцепление, понять это можно по следующим признакам:

Невозможно включить ни одну скорость;
Передача включается с хрустом и скрежетом;
Педаль нажимается очень легко и проваливается;
Педаль сцепления не нажимается до конца хода (не нажимается до пола);
Педаль находится ниже необходимого уровня, ближе к полу в салоне;
Не каждый раз можно нормально включить скорость – сцепление то появляется, то пропадает;
При переключении передач ничего не происходит, и автомобиль не трогается с места;
При трогании с места происходят рывки, движение начинается с дрожью и биением;
Скорости включаются нормально, выжим педали тоже в норме, но машина не развивает оборотов, нет мощности;
Свист, шум во время нажатия на педаль сцепления.

Причиной может быть любая из деталей, но по признакам характерны поломки:

Неисправен главный цилиндр – педаль проваливается, слишком легко нажимается, периодически пропадает сцепление;
Неисправен рабочий цилиндр – педаль встает колом, не нажимается до конца. Если цилиндр течет и ушла жидкость, то включить какую-либо скорость будет трудно;
Не отрегулированы лапки корзины сцепления – автомобиль будет трогаться с дрожью, с рывками. Если регулировка сильно нарушена, то может быть и скрежет при трогании, а некоторых случаях тронуться будет невозможно. С «дрожанием» трогаться машина может еще из-за погнутого диска сцепления;
Лапки сцепления сломаны – скорее всего, двигаться будет невозможно;
Оборван диск сцепления – скорости включаются, а машина стоит на месте и не едет;
Сломана вилка сцепления – педаль опустилась вниз, нет нормального выжима;
Сносились накладки диска сцепления – машина пробуксовывает, не едет нормально, обороты «ревут», а мощности нет

Также могут замаслиться накладки, стоит обратить внимание на течь масла из заднего коренного подшипника коленчатого вала – на «газончиках» это болезнь;
Заклинил или начинает шуметь выжимной подшипник – шум возникает при нажатой педали. Заклинавший подшипник приводит к быстрому износу лапок сцепления

Еще одним признаком является дым и гарь в районе «колокола» двигателя (картера сцепления).

Вообще, вариантов можно назвать здесь всяких много, но основные уже перечислены.

В последние годы в продаже на «газоны» появились лепестковые корзины, они удобнее лапковых в том, что не требуют регулировки. Но вот надежнее ли они, это другой вопрос. И лапковые корзины лучше тем, что их всегда можно отремонтировать – ремкомплекты рычагов для корзины есть в продаже в каждом специализированном магазине и стоят недорого.

Установленная лапковая корзина

Сцепление считается одним из слабых мест

самосвала ГАЗ-53

, поэтому расскажем о том, какие неисправности могут возникнуть и как их можно устранить.

Неполное включение сцепления

Если любая из передач тяжело включается, да еще и с шумом, то скорей всего происходит неполное выключение сцепления, которое может возникнуть из-за большого свободного хода вилки сцепления.

В этом случае просто нужно отрегулировать свободный ход. Такое может происходить из-за коробления ведомого диска. Лучше поменять на новый. Также можно попробовать отрегулировать взаимное расположение концов рычагов выключения сцепления, или зачистить шлицы.

Замена пружин и накладок

ГАЗ-53 стал разгоняться медленнее, чем обычно, не набирает нужную скорость, и тяжело преодолевает подъемы, то это свидетельствует о неполном включении сцепления.

Это может произойти, если нажимные пружины перестали давить с нужной силой, тогда потребуется их замена.Обратите внимание на фрикционные накладки, возможно, они замаслены, либо стали изношенными. Если они замаслены не сильно, то достаточно просто промыть их керосином и потереть мелкой шкуркой

При сильном замасливании рекомендуется заменить либо фрикционный диск, либо накладки. Отсутствие свободного хода вилки выключения сцепления также приводит к таким последствиям. Сцепление включается резко, то это может быть по причине износа фрикционных накладок, которые необходимо заменить вместе с ведомым диском или без.

Другие неполадки

Остальные симптомы и лечение их такие же, как и в случае неполного включения сцепления. При появлении писка в сцеплении рекомендуется смазать подшипник муфты выключения сцепления или заменить его. Также можно проверить исправность демпферного устройства.
