Электрическая схема мотороллера муравей

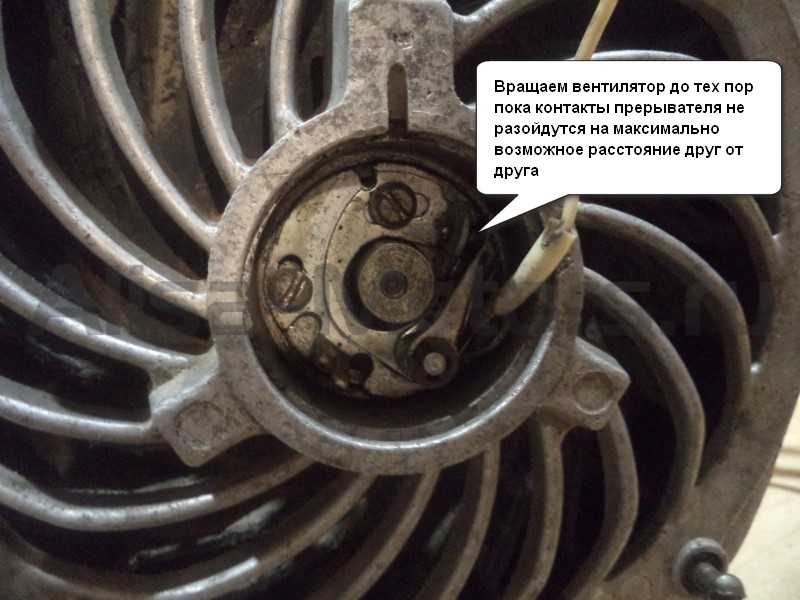

Регулировка зазора между контактами прерывателя

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Вступление

В автомобилях ВАЗ 2108 используется бесконтактная электронная схема зажигания (БСЗ), принцип действия которой представляет собой промежуточный вариант между электромеханической системой и полностью электронным зажиганием. Схема такого устройства в общем виде включает в себя:

1. 1. Электронный коммутатор;
2. 2. Распределитель зажигания (трамблер);
3. 3. Катушку высокого напряжения;
4. 4. Высоковольтные провода;
5. 5. Свечи.

Одним из важнейших элементов схемы является фотоэлектрический датчик Холла, встроенный в распределитель зажигания. С его помощью БСЗ фиксирует положение распределительного вала двигателя и определяет момент искрообразования.

Схема работы БСЗ

Настройка зажигания на триммере

На бензиновых триммерах используются как двухтактные двигатели внутреннего сгорания (ДВС), так и четырехтактные. Но система зажигания в них ничем не отличается друг от друга, поэтому ремонт и настройка данной системы воспламенения топлива будет одинаковой для разных типов ДВС.

Как функционирует система зажигания на триммере

Система зажигания двухтактного ДВС состоит из 2-х элементов: маховика и катушки (магнето). На рисунке ниже показано, как они выглядят.

На маховике находится крыльчатка, которая работает как вентилятор для охлаждения двигателя. Также на одной стороне маховика находятся постоянные магниты, на рисунке показаны стрелкой.

При вращении маховика в катушке вырабатывается электрический ток, который служит для произведения искры на свече зажигания. Искра появляется в момент, когда магниты находятся непосредственно под магнето.

Зачем нужна регулировка зажигания

В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС.

Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз.

Поэтому, если по каким-либо причинам (в основном это происходит из-за смещения маховика на валу относительно его первоначального положения) возгорание топлива происходит раньше, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. В данном случае происходит раннее зажигание топлива.

Также может быть позднее зажигание на триммере: поршень после сжатия топлива, которое не воспламенилось, уходит вниз, и в этот момент появляется искра. В таком случае двигатель либо не будет запускаться, либо значительно потеряет мощность и будет плохо набирать обороты.

Но такие проблемы с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно редко, поскольку маховик с магнитами установлен уже в правильном положении, которое идеально синхронизировано с движением поршня. К тому же, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.

В основном, регулировка зажигания заключается в выставлении правильного зазора между магнето и маховиком.

Как проверить исправность магнето

Магнето является главной деталью в системе зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто по причине неисправности магнето пропадает искра на свече зажигания, и воспламенение горючего не происходит. Чтобы проверить катушку, потребуется воспользоваться тестером, и выполнить следующие действия.

1. На тестере, перейдя в режим измерения сопротивления, нужно выставить 200 Ом. Этим способом будет проверяться первичная обмотка.
2. Подсоедините один электрод тестера на “массу” катушки, а второй — к контакту, выходящему из магнето. В норме, сопротивление должно быть от 0,4 до 2 Ом.
3. Для проверки вторичной обмотки потребуется установить переключатель прибора на 20 ком. Далее, один щуп прибора вставляется в колпачок свечи, а второй – подсоединяется к “массе”. В норме, показатели сопротивления должны находится в диапазоне от 4-6 ком и выше (зависит от модели).

При обрыве цепи прибор будет показывать бесконечность, а при замыкании — 0 (ноль).

Если же тестера у вас нет, то можно воспользоваться следующим способом, проявляя большую аккуратность, чтобы электрод не коснулся цилиндра, иначе катушка перегорит.

1. Снимите со свечи колпачок. Свечу выкручивать не нужно, чтобы сохранить компрессию.
2. В колпачок необходимо вставить гвоздь без шляпки. Гвоздь должен быть такого диаметра, чтобы хорошо держался в колпачке.
3. Привяжите колпачок с гвоздем к цилиндру, используя диэлектрик, таким образом, чтобы зазор между электродом и корпусом цилиндра был в пределах от 5,5 до 7 мм (но ни в коем случае не касался к “массе”).
4. С помощью стартера произведите несколько раз имитацию запуска двигателя. Кнопка зажигания должна быть включена.
5. Наблюдайте за тем, появляется ли искра, и какой она имеет цвет.

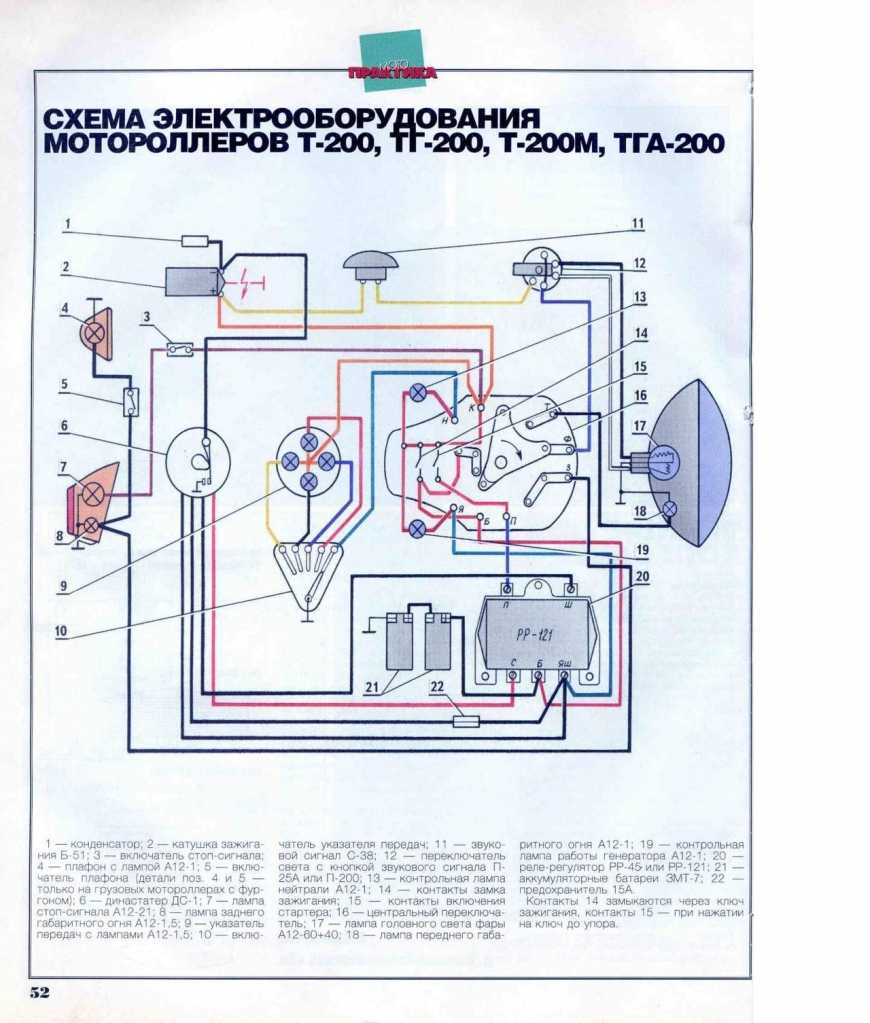

Схема электрооборудования мотороллера Муравей

Хай! Данная электросхема оборудования Муравей пригодится тем, кто восстанавливает старенькие советские мотороллеры. На нашем сайте Все о мото такие механики-байкеры найдут много полезных изображений, а также текстов с советами относительно тюнинга железных коней и т.п.

Да и новости мира байкерских спортивных событий этот ресурс предоставляет.

Знаменитый отечественный мотороллер в наши дни стал редкостью. Лишь порой он встречается на бескрайних дорогах великой родины. Купить его можно за относительно небольшие деньги. На этом мотосайте вы можете изучить технические характеристики этого хозяйственного транспорта.

Разъяснения к схеме электро проводки Муравей мото :

1) Указатели поворотов с лампочками.2) АКБ (аккумулятор).3) Спидометр мотороллера.4) Лампочка подсветки циферблата спидометра.5) Свеча системы зажигания мото.6) Катушка системы зажигания.7) Конденсатор системы зажигания.8) Механизм включения/выключения дальнего света, а также звукового сигнала. 9) Лампочка переднего габаритного освещения.10) Лампочка главного освещения (ближний/дальний свет).11) Переключатель указателей поворота.

12) Устройство воспроизведения звукового сигнала.

13) Реле указателей поворота мотороллера.14) Коммутатор.15) Включатель лампочек ночной подсветки.16) Контрольная лампочка идентификации работы генератора.17) Контрольная лампочка идентификации включения нейтральной передачи. 18) Механизм идентификации включения нейтральной передачи в КПП.19) Муфта сцепления мото.20) Династартер байка.21) Прерыватель работы системы зажигания советского мотороллера.22) Замок системы зажигания.23) Предохранитель системы зажигания.24) Включатель/выключатель работы стоп-сигнала.25) Реле-регулятор мото Муравей.26) Колодка коммутатора.27) Лампочка стоп-сигнала.

28) Задняя габаритная лампочка.

Отбор по моделям

• Бензопилы
• Запчасти на китайские бензопилы 45, 52 куб.см
• Запчасти на китайские бензопилы 38 куб.см
• Запчасти на китайские бензопилы 25 куб.см
• Запчасти на китайский Штиль 660
• Запчасти на Партнер 350, 351, 352, 371
• Запчасти на Партнер 340S, 350S, 360S
• Запчасти на Хускварна 137, 142
• Запчасти на Хускварна 230, 235, 236, 240
• Запчасти на Хускварна 365, 372
• Запчасти на Штиль 180
• Запчасти на Штиль 210, 230, 250
• Запчасти на Штиль 290
• Запчасти на Штиль 361
• Триммеры
• Запчасти на китайский триммер 33, 43, 52 куб.см
• Запчасти на китайский триммер 26 куб.см
• Запчасти на Хускварна 125, 128
• Запчасти на Фаворит Т283, Т284

Электрическая схема мотороллера Муравей

Мотороллеры Муравей – это грузовые варианты советских ретро скутеров Тула, Тулица и Турист. Несмотря на огромное количество модификаций электросхема мотороллера Муравей подходит практически ко всем мопедам Тульского машиностроительного завода.

В этой публикации мы рассмотрим схемы электропроводки мотороллеров Муравей моделей ТГ-200 и 2М, а также их модификаций.

Электросхема мотороллера Муравей ТГ 200

Муравей ТГ 200 создан на базе своего легкового предшественника Тула Т-200. Принципиальная схема проводки не имеет сложных узлов и подходит к аналогам мотороллера Муравей ТГ 200: ТГ-200Ф, ТГ-200И, ТГА 200, ТГА 200-01.

Скачать эл схему мотороллера Муравей ТГ 200:

1. Указатели поворотов
2. Аккумулятор скутера
3. Спидометр
4. Подсветка спидометра
5. Свеча зажигания
6. Катушка зажигания
7. Конденсатор
8. Кнопки дальнего света и звукового сигнала
9. Переднее габаритное освещение
10. Фара ближнего и дальнего света
11. Переключатель указателей поворотов
12. Звуковой сигнал
13. Реле указателя поворотов
14. Коммутатор
15. Включатель габаритного освещения
16. Индикатор зарядки аккумулятора
17. Индикатор нейтральной передачи
18. Датчик нейтральной передачи
19. Муфта сцепления
20. Стартер двигателя мотороллера
21. Прерыватель
22. Замок зажигания
23. Предохранитель
24. Включатель стоп-сигнала
25. Реле-регулятор
26. Колодка коммутатора
27. Лампа стоп-сигнала
28. Лампа заднего габаритного освещения

Скачать схему

Электросхема мотороллера Муравей 2М

Электрическая проводка мотороллера Муравей 2 и 2М (прототип – Тулица 2) находится внизу скутера. Грузопассажирский вариант немного отличается по внешности и по схеме электрооборудования. Более детальная схема электроснабжения Муравей 2М позволяет производить ремонт и тюнинг электрооборудования скутера.

Скачать электросхему мотороллера Муравей 2М:

1. Указатели поворотов
2. Фара
3. Контрольная лампочка (красная) работы династартера в генераторном режиме
4. Контрольная лампа (зеленая) включения нейтрали
5. Контрольная лампа (оранжевая) работы указателей поворотов
6. Контрольная лампа (синяя) включения дальнего света фары и лампа подсветки шкалы спидометра
7. Звуковой сигнал
8. Реле-прерыватель света
9. Выключатель габаритных огней
10. Выключатель зажигания и выключатель стоп-сигнала ручного тормоза
11. Переключатель дальнего/ближнего света и указателей поворотов
12. Реле-регулятор
13. Династартер
14. Переключатель день/ночь с аварийным выключением двигателя
15. Прерыватель
16. Предохранители
17. Конденсатор
18. Катушка зажигания
19. Свеча зажигания
20. Включатель контрольной лампы включения нейтрали
21. Аккумуляторные батареи ЗМТР-10
22. Выключатель стоп-сигнала ножного тормоза
23. Задний фонарь со стоп сигналом

Скачать схему

Электрическая схема мотороллера Муравей

Электронное зажигание на Муравья

нет друзья я не соглашусь уже стакой дороботкой я катаюсь 5 лет и работает стабильно и круто темболее муровей 6 вольтовый а ставится 12 вольт в этом и преемущество

сегодня свой двиг с мураша разобрал , так сказать ревизию провести . купил новую поршневую ! жень неплохобы было еслиб ты сделал видосик по замене верхней втулки шатуна . видосов много посмотрел но и материальной базы не имею и меняю впервые ее. вот как нить попроще разьяснил бы так сказать для деревни))))

жень а куда этот моторчик хозяин собирался вкрячить, у него терь и маховика нет и охлаждения принудительного

Женя,здравствуй.Помоги ,пожалуйста советом.У меня кит.скутер.Кручу стартером двигатель, а искры нет.Когда кикстартером -есть.Аккумулятор нормальный, крутит стартер быстро .В чём проблема не могу сообразить.У таких скутеров система ac cdi (коммуникатор запитывается от генератора ).Я так понимаю:ни аккумулятор, ни, темболее,стартер никакого отношения к искрообразованию не имеют при такой системе зажигания. Не могу понять ,как стартер может глушить искру?Может ты,дружище,как спец. сталкивался с такой проблемой?

а по опыту пользования муравьем скажу что это самый удачный двигатель, экономичный, выносливый, неприхотливый и тяговитый, не боится перегрева, КПП с хорошим запасом прочности

убрал этот маховик, расход упал тяга выросла, но регулярно подводят контакты магнеты

нахер надо,у меня стоит родной генератор и магнето,проблем нет,и заводится со стартера и свет все есть

Кто разбирается в маторе муровя напишите я завести немагу

по поводу совкоцикла это напрасно. любой японец не живет больше10-15 лет. а у меня мураш 78г. выпуска и работает

очень ху-во заводится не стоит делать.

респект хорошо получилось .повтарю обязательно .заинтерисовал

а у этого зажигания изменяемый УОЗ?или на всех оборотах постоянный?

Матвеев хорош заниматься саморекламой и изобретать велосипед,его уже изобрели,пуск двигателя ключом это ОГРОМНЫЙ плюс для Муравья. Киком пользуюсь очень редко. Чем заниматься гемором и тратиться на переделки, лучше поставьть электронное зажигание,которое давно выпускается,стоит недорого,и ставится на штатные места. Электронное зажигание устанавливается самое многое за 1 час. Результат отличный — и экономия бензина, и устойчивая работа двигателя, и преемственность, легкость пуска,даже без аккумулятора. Отсюда вывод — лучше модернизировать существующие устройства, чем вносит изменения в заводское изделие! Я думаю так.Александр.

эх блин только от стартера избавились зря. просто делал бабочку-модулятор к концу кулачка, а к ним комутатор и датчик холла от восьмерки. и геныч курочить не нужно.

ребята приютите на муравей зажигание от дельти 70 и зажигание подойдет и крильчатку на место поставите

Сними такой видос только с минском.

Євгений подскажи пожалуйста от какой модели мопедки контролер подойдет лучше плюсы минусы мой мотоцикл мт,днепр заранее спасибо ставлю ^

Как выставить зажигание на магнето на муравей

ВИДЕО ПО ТЕМЕ: Настройка зажигания на муравье правильно!

Более того двигатель не работает всего в двух случаях:. Работа любого ДВС заключается в преобразовании возвратно-поступательного движения поршня во вращательное движение вала. Происходит это преобразование при помощи кривошипно-шатунного механизма КШМ. Как на рисунке ниже:.

Детали для установки магнето на мотороллер Муравей 1 переходник магнето 2 насадка на ротор династартера 3 насадка на ротор магнето. Снят на базе Мелитопольского Профессионального Аграрно. Муравей универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора.

Как установить магнето на мотороллер Муравей. Для деревенского жителя «Муравей» — это все: и мотоцикл, и машина, и трактор, и грузовик. 8 хозяйстве он незаменим. И до чего же обидно становится, когда «умирают» аккумуляторы. В сельской местности их никогда не было в избытке, в город за ними не наездишься (да и на чем ездить — мотороллер-то не заведешь!), к тому же нет никакой гарантии, что купишь.

А без аккумулятора «Муравей» становится слабее своего биологического собрата, превращаясь в беспомощного паралитика. Пришлось подойти к решению проблемы с другой стороны — вообще отказаться от аккумулятора. Это удалось сделать, установив на мотороллер магнето от тракторного пускача списанной «Беларуси».

Для этого потребовалось изготовить переходник, насадки на роторы династартера и магнето. Они вытачиваются из стали с последующей закалкой. Монтаж производится в следующей последовательности. Сняв с ротора соединительную муфту, ее заменяют насадкой ротора магнето. Затем вместо демонтированных с династартера прерывателя, основания кулачка и кулачка устанавливается насадка династартера.

Последняя фиксируется теми же винтами, которыми крепилось основание прерывателя. В крышке вентилятора сверлятся три отверстия диаметром 7 мм, необходимые для крепления переходника магнето. Сам переходник нужен для усиления довольно хрупкой крышки. Под гайки крепления обязательно подложите простые и разрезные шайбы. Крышка с переходником фиксируется на своем месте.

Установив поршень на расстоянии 2,8—3,2 мм до ВМТ, «наденьте» магнето на переходник так, чтобы выступ его насадки вошел в прорезь ротора династартера. Теперь, поворачивая корпус магнето, следует определить момент размыкания контактов, а затем, отметив положение, произвести разметку отверстий крепления. Используется резьба М6. Остается только соединить высоковольтный провод магнето со свечным колпачком, а провод от клеммы на корпусе подключить к замку зажигания.

В положении «Выключено» этот провод должен замыкаться на «массу», в положении «Включено» — размыкаться. Продолжительная эксплуатация мотороллера с магнето проходит успешно. Никаких проблем с запуском ни летом, ни зимой, двигатель заводится «с пол-оборота» и работает прекрасно. Династартер продолжает вырабатывать электроэнергию, которой с лихвой хватает на системы освещения и сигнализации.

В отличие от способа установки магнето на мотороллер , предложенного А. Платоновым («Мото», 1992, № 1), считаю, что мой гораздо удобнее — надо изготовить всего три простые детали вместо пяти сложных. Времени и затрат на это потребуется меньше. К тому же в любой момент можно быстро вернуться к штатной динамо батарейной системе зажигания.

Детали для установки магнето на мотороллер Муравей: 1 — переходник магнето; 2 — насадка на ротор династартера; 3 — насадка на ротор магнето.

Диностартер от муравья принцип работы

До полного совершенства диностартеру как девайсу также далеко как нашему заводу ВАЗ до премиум сегмента. Но если хотя бы раз в сезон провести грамотное обслуживание коллекторного узла, коммутационной аппаратуры, аккумуляторной батареи, то при всех своих врожденных недостатках, диностартер способен прослужить очень и очень долго вплоть до 30 000 км, а то и больше.

Основные неисправности

• Механические, обусловленные естественным износом, сгоранием обмоток, разрушением контактных групп
• Конструкционные, обусловленные особенностями конструкции
• Неисправности реле-регулятора, которые приводят к отказу диностартера

Самые неприятные неисправности связаны с механикой: сгорание обмоток, межвитковое замыкание, износ или разрушением коллектора. Остальные механические неисправности такие как износ или зависание щеток, загрязнение коллектора, обрыв или окисление проводов и клемм устраняются достаточно легко.

Диагностика

Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.

Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.

Можно попробовать выявить неисправность самостоятельно и в рамках этой статьи можно было бы описать все этапы проверки, в  том числе авторские наработки, но этим заниматься никто из вас не будет. В лучшем случае потыкаете пару раз тестером и забросите вы это дело, а то и вопрете вместо диностартера магнету.

Второй верный признак, что с вашим диностартером полный порядок, но просто пришло время его обслужить — это когда на холостых и малых оборотах двигателя контрольная лампа заряда начинает сначала слегка помигивать, потом начинает гореть более устойчиво и через некоторое время начинает гореть в полный накалом во всем диапазоне оборотов работы двигателя.

Как в первом так и втором случае без разборки диностартера о его состоянии мало что можно узнать, поэтому при любых нареканиях на его работу засучиваем рукава, готовим инструмент и приступаем.

Разборка

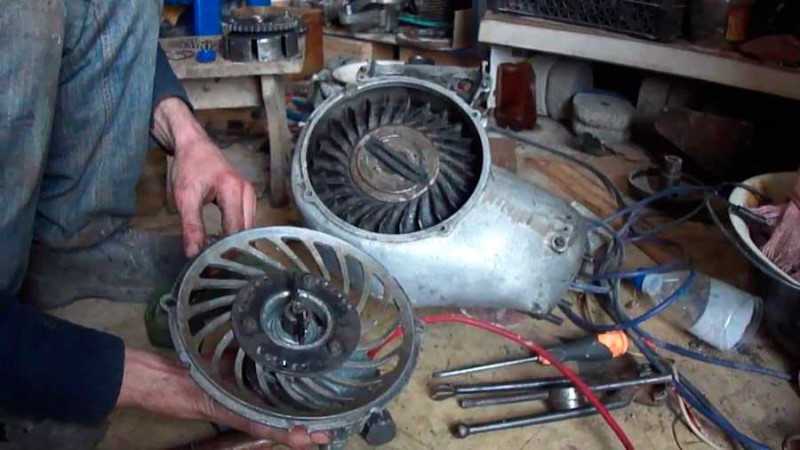

Снимаем все что мешает снятию ротора, держим ротор рукой за вентилятор и отворачиваем гайку

У хорошего хозяина под гайкой должна стоять шайба и гровер. У плохого и гайки то не будет…

Снимаем ротор с коленчатого вала. Ротор можно снять как заводским съемником так и самодельным — без разницы.

Первым делом осматриваем коллектор ротора и щетки. Коллектор не должен иметь износа повреждений. Например вот этот коллектор просто грязный и после того как мы его отмоем диностартер снова заработает.

А у этого коллектора какие-то олени выломали ламели. Такому ротору будет сложно помочь и проще его выбросить.  Чтобы с вашим ротором такого не произошло — подбирайте болты для муфты под магнету и вентилятора соответствующей длины, а не лепите туда все что есть под рукой…

Этот коллектор чем-то задрало, ламели коротнуло между собой и диностартер сдох. Если найти хорошего токаря, то он сможет проточить задир и работоспособность ротора восстановится.

Бывают ситуации, когда ротор роняют или бьют по обмоткам. Сами понимаете, повреждения силовых обмоток надежности системе энергообеспечения вашего мотороллера не прибавят, поэтому обращайтесь с такими устройствами очень аккуратно и используйте съемники, а не сбивайте как трактористы молотком.

На этом роторе кто-то смачно всандолил по обмоткам

Чистка коллектора

Берем маленькую отвертку и вычищаем грязь между ламелей. Чистить коллектор нужно очень аккуратно, чтобы не поцарапать ламели

После чистки продуваем коллектор сжатым воздухом, моем чистым бензином и вытираем насухо тряпкой.

Когда бензин полностью испарится берем кусок какой-нибудь не ворсистой ткани, немного смачиваем ее в бензине и тщательно с максимально возможным усилием натираем коллектор до идеальной чистоты.

Проверка обмоток ротора

Переводим тестер в режим прозвонки и проверяем контуры обмотки на пробой: один щуп ставим на корпус ротора, вторым поочередно касаемся всех ламелей. Если на какой-нибудь ламели тестер запищит или выдаст на экран много цифр — обмотка пробита и такой ротор следует заменить.

Целесообразности использования магнето на Муравье

В завершении хочется более объективно взглянуть на такое решение, как установка магнето. Некоторые считают, что это правильная доработка, которая принесёт огромную пользу. Но другие придерживаются иного мнения.

Причём аргументов у противников установки магнето на мотороллеры советского производства Муравей более чем достаточно.

Как-то глобально магнето не повлияет на работу системы зажигания. То есть имеющиеся проблемы установка такого устройства не устранит.

При этом владельцы мотороллеров Муравей могут столкнуться с другими неприятностями. А именно:

• Износ резиновой муфты. Большинство владельцев Муравьёв, установив и отрегулировав магнето, сталкивается с такой проблемой как износ резиновой муфты. Она то и дело сбивается. Из-за этого нарушаются настройки зажигания. Как результат, появляется детонация в двигателе, падает мощность и наблюдается перегрев мотора.
• Увеличение расхода топлива. Всё это является результатом предыдущих явлений. То есть детонации, падения мощности и перегрева. Как известно, мотороллер Муравей не отличается образцовой экономичностью. От наличия магнето аппетиты Муравья возрастут ещё больше.
• Проблемы с династартером. Почему-то считается, что после установки магнето следить за состоянием и работоспособностью династартера уже не нужно. Если династартер будет функционировать без АКБ, это повлечёт за собой скорый выход из строя. Электрическая цепь мотороллера будет попросту без питания. А можно ли эксплуатировать транспортное средство, когда на нём не работает источник питания, вопрос более чем риторический.
• Расхождение осей. Речь идёт о таком последствии как расхождение осей, в которых вращаются роторы династартера и магнето, в больших пределах. Закончится это тем, что компоненты устройств начнут работать с очевидным осевым перекосом. А это уже влечёт за собой постоянные обрывы выходного роторного вала. Аналогичная проблема ещё и ведёт к ускоренному износу подшипников.
• Рост радиальной нагрузки. Магнето сам по себе не предназначен для того, чтобы работать очень долго. Особенно, когда система функционирует с перекосом осей. Так что из-за этого перекоса увеличится радиальная нагрузка, воздействующая на роторную часть.
• Высокая стоимость. Владение мотороллером Муравей порой является вынужденной мерой, поскольку у владельца нет средств на покупку более современной техники. То есть о внушительных бюджетах в распоряжении собственника речь идёт далеко не всегда.

Если говорить конкретно в цифрах, то подходящее для мотороллера Муравей магнето ПД-8 будет стоить около 3,5 тысяч рублей. За магнето тульского производства придётся отдать не менее 5 тысяч рублей.

Конечно, можно обойтись подержанным устройством. Но всё равно цены составят минимум 1,5 тысячи рублей. Плюс неизвестно, в каком техническом состоянии окажется устройство и как долго оно прослужит на благо мотороллера после установки.

Как видите, целесообразность установки магнето на самом деле сомнительная. Хотя есть и те, кто придерживается иного мнения.

Сказать, что вы чем-то или как-то испортите мотороллер, грамотно установив хорошую модель магнето, нельзя. Но и последствия для мотороллера Муравей могут оказаться не самыми приятными.

Решение принимать вам. Если видите смысл в такой модернизации Муравья, тогда дерзайте. У вас всё обязательно получится.

Кто сталкивался с обслуживанием и доработкой Муравья? Считаете ли необходимым ставить на мотороллер Магнето? Может лучше установить электронное зажигание?

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)

ВНИМАНИЕ: Производитель ГАРАНТИРУЕТ работу всего комплекта при первичной установке. Всё оборудование и его элементы 100% проверены перед отправкой

Крайне важно полностью прочитать инструкцию по установке, проверить отсутствие проблем и КЗ остального электрооборудования, использовать ТОЛЬКО с исправным АКБ

Крайне важно полностью прочитать инструкцию по установке, проверить отсутствие проблем и КЗ остального электрооборудования, использовать ТОЛЬКО с исправным АКБ

Гарантия на расходные материалы комплекта ( коммутатор, катушка) составляет 14 дней с момента получения

Крайне важно полностью прочитать инструкцию по установке, проверить отсутствие проблем и КЗ остального электрооборудования, использовать ТОЛЬКО с исправным АКБ. Гарантия на расходные материалы комплекта ( коммутатор, катушка) составляет 14 дней с момента получения

Хотя коммутатор и катушка так же протестированы, но определенный гарантированный срок их работы на двигателе данного типа гарантировать невозможно, т.к

заводом предназнчены для установки на 4Т двигателях а/м. Если что-то не работает сразу, то 99.9% проблема в неправильной установке, либо повреждениях, вызванные ошибками в установке или работе другого оборудования. При гарантийном обслуживании все транспортные расходы на доставку комплекта до сервиса и обратно оплачиваются покупателем. Вы принимаете данные условия при покупке и соглашаетесь с ними. Если не уверены в своих силах, либо не согласны с условиями гарантии, то просьба воздержаться от покупки

Хотя коммутатор и катушка так же протестированы, но определенный гарантированный срок их работы на двигателе данного типа гарантировать невозможно, т.к. заводом предназнчены для установки на 4Т двигателях а/м. Если что-то не работает сразу, то 99.9% проблема в неправильной установке, либо повреждениях, вызванные ошибками в установке или работе другого оборудования. При гарантийном обслуживании все транспортные расходы на доставку комплекта до сервиса и обратно оплачиваются покупателем. Вы принимаете данные условия при покупке и соглашаетесь с ними. Если не уверены в своих силах, либо не согласны с условиями гарантии, то просьба воздержаться от покупки.

Система бесконтактного электронного зажигания Муравей, Тула.

Оптимальным решением для качественной работы двигателя является применение так называемых бесконтактных электронных систем зажигания (БЭСЗ).

Самым главным преимуществом бесконтактной системы зажигания, по сравнению с контактной, является подача куда большей энергии на свечу зажигания, благодаря чему существенно увеличивается искра, столь необходимая для сгорания топлива. Таким образом, улучшается сгорание топливовоздушной смеси, что сказывается на мощности двигателя.

Не менее важным является и то, что форма и стабильность импульсов на всех диапазонах работы двигателя существенно улучшается. Это достигается тем, что вместо контактной системы зажигания используют оптический датчик, который нужен для формирования управляющих импульсов электронному коммутатору. Таким образом, улучшается не только мощность и приемистость двигателя, но также снижается расход топлива.

Третьим достоинством и преимуществом бесконтактной системы зажигания является ее неприхотливость и низкая потребность в техническом обслуживании. Ее надо настроить один раз и все. В то время как контактная система требовательна к техническому обслуживанию и настройке.

Состав комплекта системы бесконтактного электронного зажигания Муравей, Тула.

источник

Зажигание бесконтактное Муравей, Тула (ПОЛНЫЙ комплект БСЗ Muravey 2.5)

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Всем привет, появилась у меня идея поставить на свой мотор искровое зажигание, денег на покупку специализированного зажигания нет, хочется сделать Правила форума. Правила Расширенный поиск. Форум Общие вопросы Самодельная электроника, компьютерные программы Схема электронного зажигания. Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер. Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте.

Источник

Свет от магнето на мотороллер муравей. Самые лучшие видео

Идея отца собирали его более 3- месяцев. Позже выложу видео с подробным описанием, предедущий аккаунт был утерян

Надо было распустить доску 50 мм на бруски, паркетница интерскол 1600 за день до этого на этих досках задымилась якорнойи статорной обмотками, надо менять, по тому пришлось вернуться к старому дедовскому методу. Крылья, ноги… лучше пол дня потерять, потом за 5 минут долететь. Ну а по поводу магнето, это было временное решение и наверно очень даже правильное.

8 месяцев назад

Из двигателя от стиральной машины 180 ватт, 1400 оборотов, получился отличный точильный станок. Мой ВК: https://vk.com/alim_rizaev Мой Instagram: https://www.instagram.com/ralim78/

ввиду наличия в механизме целых двух пружин, он любит разлетаться по гаражу во время разборки, ка же его собрать в зад представлено в видео

Показан процесс сборки самодельного бесконтактного магнето из запчастей бензопилы,а так же испытание на двигателе Д-300.

Мда, одно починил теперь другое сломалось!( Канал motorad73:https://m.youtube.com/channel/UCqbl2d05MvFuI6YUNgPvw-Q/videos Группа в вк!:

Восстановленный муравей и небольшая его модернизация!

Ремонт і настройка Магнето

Всем привет, снял видос, сейчас очень занят видео будут выходить редко, но будут. Спидометр у меня врёт, максимальная скорость была 28км!)

Генератор от Оки, зажигание -электронное,что ещё нужно Муравью?!

Как сделать безшумним магнето на муравей

Не хитрый способ завести мотороллер Муравей после длительного простоя с помощью шприца! Ссылка на это видео https://www.youtube.com/watch?v=3ICxWQzqdoU Плейлист о Мурике https://www.youtube.com/watch?v=5tSaD1t3vow&list=PLV4PYlFIXYVVMYzuWsGmNie7wgUJw9DBp Буду благодарен за лайки,комменты и подписку на мой канал https://www.youtube.com/c/VitaliySavin1980

Строго не судить старался объяснить как все устроено, ораторскими способностями не владею. В конце видео работа света от магнето. Если помог чем то то ставте лайк.

мотороллер переделанный на четыре колеса

Двигатель мотороллера «Муравей» с БСЗ.Краткий обзор установки, запуск зимой «голого» двигателя с династартера.

5 месяцев назад

Сотрудничество: [email protected] По вопросам сотрудничества: [email protected] Наш инстаграм: https://www.instagram.com/retrorembaza77/ Наш VK: https://vk.com/retrorembaza77 #муравей #мотороллер #ретроавто

Установка Магнета на муравьевский двигатель (часть 3) Кросовий мотоцикл.

ссылка на другие видео https://www.youtube.com/channel/UCGGF7yJF3oExyz4QMLjwAvw

Про запчасти на технику тмз спрашивать у него http://vk.com/id148058091

Как сделать свет на мотороллер Муравей из обычных китайских фонариков
