Самый подходящий двигатель лифан для мотороллера муравей. мотороллер» муравей» с двигателем лифан. из преимуществ мопеда стоит отметить

Подготовка

Если после снятия двигателя вы планируете его разбирать, то лучше заранее пока он стоит на раме слить с него масло. И еще момент: так как нам в любом случае придется лезть под мотороллер и чего-нибудь там откручивать — поищите себе для подстилки какую-нибудь старую фуфайку или бушлат

Откручиваем воздушный фильтр и снимем его с двигателя

Отключаем от карбюратора шланг питания

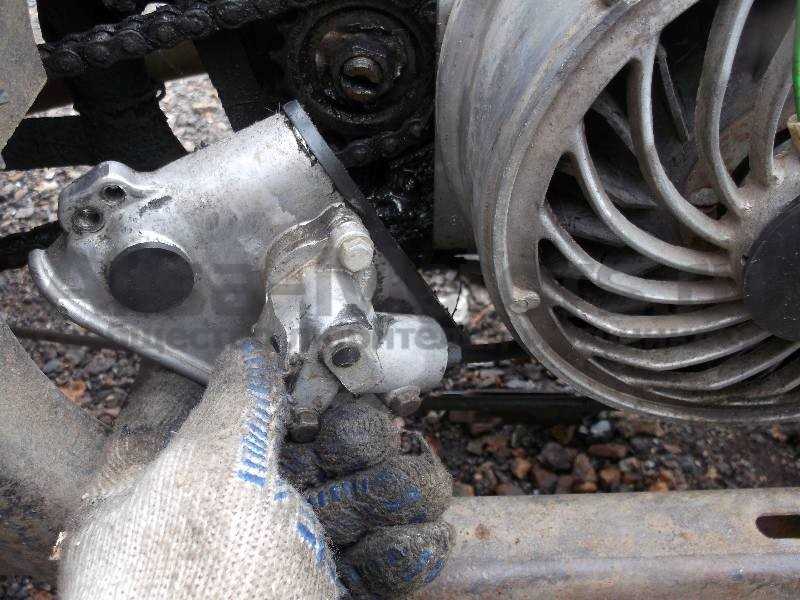

Отворачиваем две гайки крепящие карбюратор к цилиндру и чтобы он нам не мешал убираем его в сторону

На ваше усмотрение: либо снимаем крышку звездочки и отводим ее в сторону, либо отсоединяем от нее только трос спидометра — без разницы

Ищем на цепи привода задних колес замок и разъединяем его. Не знаю как у вас, а на моем испытываемом замка не нашлось. Какой-то олень заклепал цепь прямо по месту. Пришлось «болгарить»…

Отключаем трос привода сцепления. Пока представился подходящий момент, по-возможности — снимаем трос с рамы и проверяем на пригодность

Как ни крути, а заводной рычаг нам будет только мешать — откручиваем его

Откручиваем две гайки на фланце крепления колена глушителя

Глушитель, который нам будет мешать снять двигатель крепится к раме двумя болтами. Отворачиваем болты и снимаем его вместе с коленом или разъединяем по месту и снимаем по отдельности — без разницы

Откручиваем тягу привода КПП и бросаем ее на землю

Отключаем от катушки провод контакта прерывателя

Отключаем провод массы. Провод массы находится внизу двигателя сразу за коленом глушителя. Крепится к двигателю гайкой на 10

Запоминаем расположение и откручиваем провода диностартера от реле-регулятора. После того как открутите клеммы — выньте жгут проводов из рамы

Двигатель крепится к раме в трех точках: одна в самом низу две другие — спереди и сзади. Откручиваем болты, которые крепят двигатель к раме. Для большего удобства — болты на двигателе можно не снимать и вместо них открутить от рамы только кронштейны

Передняя точка крепления находится сразу за коленом глушителя. Я особо не парюсь и откручиваю только болты кронштейна

Нижняя точка крепления находится под двигателем. Отворачиваем гайку и вынимаем болт из крепления

Последняя точка крепления находится сзади

Вываливаем двигатель на левую сторону. Если ваш двигатель переделан на магнето, то перед снятием двигателя на всякий случай снимите ее. Так будет удобнее и работа пройдет без последствий для магнето, а значит для вашего кошелька

Часовой пояс: UTC + 4 часа

Ремонт двигателя мотороллера муравей

Подробности Создано: 03.02.2014 07:28

Ремонт двигателя мотороллера муравей необходимо начинать с подбора качественного инструмента. Необходимо иметь:

плоские гаечные ключи;
несколько крестовых и минусовых отверток;
пару молотков;
кусачки;
плоскогубцы и длинногубцы;
набор торцевых ключей;
несколько напильников с разным размером зерна;
надфили;
ножовка по металлу;
несколько листов бумажной шкурки различной зернистости;

Не критично если несколько инструментов из списка могут отсутствовать, это зависит от типа выполняемой работы. Тем не менее, желательно иметь полный набор инструментов имеющийся, к счастью, в каждом гараже. Для некоторых операций требуется специальные инструменты, которые все же можно изготовить своими руками из подручных средств. Комплекта этих инструментов будет достаточно для выполнения планового обслуживания и ремонта двигателя мотороллера муравей.

Некоторые считают, что ремонт можно производить дешевыми наборами ключей в ужасающем состоянии, слизанными отвертками, и другими видами неподходящего инструмента. Иногда ремонт двигателя у них все же получается, но качество работ оставляет желать лучшего, не говоря уж о том, что это просто глупо и опасно. Таким образом, можно вызвать как мелкие неисправности двигателя, например, поврежденные болты крепления, так и фатальные – заклинивание двигателя или прогорание блока цилиндров.

Разбор и ремонт двигателя муравей не составит особого труда при наличии качественных инструментов и расходников. Детали под замену необходимо выбирать как можно качественнее, так как в некоторых операциях требуется точность до сотых миллиметра. Ремонт зависит от проведенной диагностики, изношенности узлов двигателя, и нестандартных режимах работы.

Итак, для начала требуется снять двигатель с рамы и уложить на верстак, не забывая перед этим слить масло. Затем необходимо снять кожухи охлаждения и династартер. Ротор династартера возможно снять только лишь специальным съемником, не пытайтесь пользоваться зубилом и молотком. После этого нужно разогнуть стопорную шайбу, открутить гайку и снять звездочку у главной передачи. Далее переворачиваем двигатель, скручиваем на крышке сцепления все болты, и обстукиваем киянкой крышку по всем сторонам, таким образом снимая ее. Снимаем вал кикстартера из картера, откручиваем гайки на диске сцепления, и снимаем несколько дисков сцепления. Для дальнейшей работы необходимо иметь специальный съемник, который можно изготовить из старого диска сцепления с приваренной к нему ручкой. Съемник надеваем на внутренний барабан, убираем шайбу, держим барабан съемником и выкручиваем гайку. На цапфе коленвала снимаем стопорную шайбу и выкручиваем гайку. Снимаем корзину с звездочкой и цепью, убираем регулировочную шайбу вместе с втулкой наружного барабана. Достаем из вторичного вала шток сцепления, затем нужно перевернуть двигатель, после этого необходимо вытряхнуть шарик и второй шток сцепления. Откручиваем гайки и демонтируем головку блока цилиндров. Вынимаем цилиндр, достаем стопорное кольцо у поршневого пальца и выталкиваем наружу поршневой палец. Затем нужно выкрутить все стяжные болты, перевернуть двигатель и киянкой, равномерно, обстукать двигатель до тех пор пока половинки картера не разойдутся. Держа двигатель на весу, вынимаем коробку и выстукиваем коленчатый вал.

Таким образом мы произвели полную разборку двигателя мотороллера муравей. Не забывайте диагностировать все узлы при разборке, такие например как: цепь, зеркало цилиндра, качество прокладок, все шестерни, подшипники. Необходимо проверить, чтобы в узлах двигателя не было грязи, задиров, металлической стружки, и слишком большого люфта.

Назад
Вперёд

Конструкция самодельного мини-трактора

Данная конструкция была разработана и испробована на практике студентами Харьковского института механизации и электрификации сельского хозяйства.

Сделать самому такой мини-трактор можно из утиля: различных узлов и деталей от старых серийных машин, выпускаемых отечественной промышленностью.

Агрегат может быть оснащен большим набором сменных прицепных и навесных орудий. Благодаря этому мотоблок можно считать универсальным помощником в приусадебном хозяйстве. Его можно использовать для вспашки и боронования, культивации и окучивания, а также для других операций, связанных с обработкой почвы и уходом за растениями.

Этот трактор можно также применять в сцепке с одноосной тележкой, чтобы перевозить различные хозяйственные грузы, мусор с участка, грунт, песок. Для этого производится небольшая модификация трактора, и водитель размещается на подрессоренном сиденье спереди тележки.

Главные детали самодельного мини-трактора — двигатель ВП-150М, трансмиссия, система отбора мощности, ходовая часть, система управления и прицепное устройство. Все они компонуются на прямоугольной раме из швеллера. Наиболее подходящим для мотоблока этого аппарата можно считать двигатель ВП-150М от мотороллера «Электрон» или его аналог, обладающий мощностью в 7,5 л. с. (5,5 кВт), одноцилиндровый, двухтактный и карбюраторный. Он имеет компактную встроенную коробку передач и муфту сцепления, а также снабжен электронным зажиганием. Также ценно и то, что данный мотор оснащен центробежным вентилятором, ведь прочие двигатели приходится охлаждать различными «кустарными» принудительными способами.

Можно, конечно, использовать и другие двигатели. Но для сравнения достаточно привести основные данные по двигателю ВП-150М. Здесь передача крутящего момента к коробке передач осуществляется косозубой парой шестерен с передаточным числом 3,045.

Коробка передач — трехступенчатая — с шестернями постоянного зацепления. Передаточные числа по ступеням следующие: для первой передачи — 4,883, для второй — 2,888, для третьей — 1,800. Двигатель и коробка передач сделаны в одном моноблоке. Особых требований по эксплуатации и техническому обслуживанию двигателя в комплекте с муфтой сцепления и коробкой передач нет, в данном случае они регламентируются только рекомендациями завода-изготовителя.

Трансмиссия мотоблока механическая, шестеренчато-цепная, состоящая из серийного дифференциала с реверсом (от грузового мотороллера «Муравей»), промежуточного вала, двух конечных передач и механизма блокировки колес. Промежуточный вал в этом механизме одновременно служит для отбора мощности и для навесных орудий. Поэтому крутящий момент передается от двигателя на промежуточный вал с помощью цепи с шагом 12,75, ас него далее — на дифференциал с помощью цепи с шагом 15,875 мм. И далее, снова по цепям конечных передач с шагом 15,875 мм, — к ведущим колесам. Звездочка Z1 относится к двигателю, Z4 составляет комплект вместе с дифференциалом, a Z2 и Z3 — от мотоцикла «Восход».

Промежуточный вал сделан из стали 40, он установлен в двух шарикоподшипниках № 180205. Для них можно использовать стандартные фланцевые корпуса (например, от списанных сельхозмашин); крепление к боковым щекам кожуха трансмиссии.

Диаметры посадочных мест вала следует выбирать по размерам ступиц звездочек. Длина зависит от ширины кожуха трансмиссии плюс небольшой запас (для установки с правой стороны двухручьевого приводного шкива диаметром 100-120 мм).

Как видно на фото, этот самодельный мини-трактор представляет собой двухколесную машину, управляемую идущим за ней человеком.

Преимущества конструкции

За производительность отвечает силовая установка известной фирмы Loncin. По сути, этот агрегат является копией японского мотора Honda GX 200
Для регулировки оборотов двигателя предусмотрена удобная рукоятка, расположенная под правой рукой оператора. Ею можно плавно настраивать обороты, тем самым избегая различных подергиваний и рывков.
В стандартное оснащение Муравья-1 входят пневматические колеса большой размерности. Их глубокий рисунок протектора обеспечивает выдающиеся способности на бездорожье. Более того, разработчикам изделия удалось достичь отличного сцепления с грунтом, причем без каких-либо пробуксовок.
Возможность регулировки рулевой колонки в различных плоскостях – как в вертикальной, так и горизонтальной. Это очень удобно и полезно. Например, если ее повернуть в горизонтальную плоскость, тогда можно избежать затаптывания обработанной почвы при вспахивании и культивации.
Техника с завода поставляется с воздушным фильтром циклонного типа. Его конструкция объединяет два фильтрующих элемента – бумажный и пенорезиновый фильтр. Таким образом, получается система двойной очистки.
Аппарат оснащается двойными защитными крыльями, которые изготовлены из высокопрочного сплава. Эти крылья являются своеобразным средством защиты оператора от попадания грунта. При необходимости крылья можно демонтировать.

Фотоотчет: Разборка двигателя мотороллера «Муравей»

Попалось мне тут недавно на ремонт чудо советской техники под названием: «мотороллер муравей». Двигатель этого «муравья» не подавал признаков жизни. Поэтому, я не стал даже заморачиватся с его диагностикой, и сразу приступил к капремонту, который я начал с его полной разборки. Тем более что его хозяин попросил все сделать на высшем уровне, а высший уровень в ремонте подразумевает полный разбор двигателя с последующей дефектовкой всех узлов и механизмов (в моем понимании конечно).

Вот такой, ничего себе экземпляр у нас сегодня будет в меню, «отколхожен» он в меру, что само собой радует.

Снимаем двигатель и укладываем его на какой нибудь стол, не забыв предварительно слить с него масло.

Снимаем кожухи охлаждения и династартер, как это делается, подробно написано в статье: Ремонт династартера мотороллера «Муравей»

Разгибаем стопорную шайбу, откручиваем гайку, и снимаем звездочку главной передачи.

Переворачиваем двигатель, выкручиваем болты на крышке сцепления, обстукиваем крышку киянкой со всех сторон, и снимаем ее с двигателя.

Вынимаем из картера вал механизма кикстартера.

Моторная цепь оказалась сильно растянутой и подлежит замене.

Откручиваем фасонные гайки на нажимном диске сцепления.

Снимаем несколько дисков сцепления, одеваем на внутренний барабан съемник, разгибаем стопорную шайбу, держим съемником барабан и откручиваем гайку (резьба правая). Такой съемник легко изготовить самому — для этого достаточно взять старый диск сцепления и «приварить» к нему небольшую шину, в общем по фото все поймете.

Разгибаем стопорную шайбу на цапфе коленчатого вала и откручиваем гайку (резьба правая), на этом двигателе гайка оказалась не зажатой и легко открутилась пальцами.

Снимаем корзину вместе с цепью и звездочкой, затем снимаем регулировочную шайбу и втулку наружного барабана корзины сцепления.

Вынимаем из вторичного вала первый шток сцепления, затем переворачиваем двигатель и вытряхиваем шарик и второй шток сцепления.

Откручиваем четыре гайки и снимаем головку блока цилиндров.

Обратите внимание какие сильные задиры на зеркале цилиндра, это произошло из-за езды на чистом бензине. Цилиндр надо отдавать в расточку, без этого никак. Снимаем цилиндр, круглогубцами вынимаем стопорное кольцо поршневого пальца и выталкиваем поршневой палец наружу

Снимаем цилиндр, круглогубцами вынимаем стопорное кольцо поршневого пальца и выталкиваем поршневой палец наружу.

Втулка верхней головки шатуна была подвергнута «колхозному тюнингу», но для нас — это не проблема, поставим новую. Все подробности по замене втулки вы найдете в статье: Замена втулки шатуна мотоцикла «Иж-планета», «Юпитер», «Муравей»

Откручиваем стяжные болты картера (отмечены стрелками). Если у вас возникли сложности с откручиванием болтов — попробуйте открутить их с помощью ударной отвертки, в таких случаях она очень выручает.

Переворачиваем двигатель, берем киянку и равномерно со всех обстукиваем двигатель пока половинки картера полностью не разойдутся.

Вынимаем коробку, держим двигатель на весу и киянкой выбиваем коленчатый вал.

А теперь полюбуйтесь какая в этом двигателе грязь, которая сожрала все кромки сальников и подшипники, куда ему было заводится с такими дырявыми сальниками. На внутренней поверхности кривошипной камеры даже виден задир (отмечен стрелкой), наверное птица при взлете попала в двигатель.

Еще один важный момент: Люди малознакомые с техникой, ремонтируя по чем зря свои «муравьи», постоянно делают одну и туже ошибку: закрывают прокладкой или замазывают герметиком масляный канал по которому смазка попадает к правому коренному подшипнику коленчатого вала и сальнику, что в итоге приводит к разрушению этих деталей.

Пример, где канал был перекрыт прокладкой:

Пример, где канал был перекрыт герметиком:

А теперь результаты:

Изношенный сальник.

Разрушенные ролики коренного подшипника.

Все эти неисправности, являются следствием неквалифицированного ремонта, так что при обратной сборке двигателя, уделите повышенное внимание этому моменту, обратная сборка двигателя, подробно описана в статье: Ремонт двигателя мотороллера «Муравей»

Скачать видео и вырезать мп3 — у нас это просто!

Трёхколёсный грузовой мотоцикл ЗиД с бортовым самосвальным кузовом предназначен для доставки грузов различного типа на небольшие расстояния. Трайк LF200ZH-3 экономически выгоден не только частникам и фермерам. Такое транспортное средство часто используются коммунальными службами и на крупных промышленных предприятиях, где требуется оперативная транспортировка оборудования.

Грузовой трицикл ЗиД Лифан одинаково практичен в сельской местности и в городской среде. Как и советский мотороллер Муравей, современный мотоцикл с кузовом удобно применять для передвижения по дорогам с твёрдым покрытием, например, сварочного или любого другого оборудования для ремонта, а для жителей деревень и маленьких посёлков это просто незаменимый и верный помощник.

На модель ZID LF200ZH-3 устанавливается китайский двигатель Lifan 163 FML-2, максимальной мощностью 17.5 л.с. или 12.5 кВт. Объём одного цилиндра, расположенного вертикально, равен 200 см³. Подача топлива осуществляется через карбюратор Sheng Wey. Бензиновый четырёхтактный мотор запускается электро или кик-стартером, имеет воздушную систему охлаждения и работает на бензине марки АИ-92.

Механическая пятиступенчатая коробка переключения передач размещена в одном блоке с силовым агрегатом, многодисковое сцепление – в масляной ванне. Переключение передач водитель осуществляет ногой, а управление сцеплением расположено на руле. Моторная передача – шестерёнчатая. Для эффективного маневрирования в условиях ограниченного пространства предусмотрен реверс – задний ход.

Передняя подвеска выполнена в виде телескопической вилки с двумя пружинно-гидравлическими амортизаторами, задняя подвеска – рессорная, в которой гидравлические амортизаторы не используются. В дисках переднего и задних колёс применяются тормозные механизмы барабанного типа с механическим ножным приводом. Аварийный и стояночный тормоза приводятся в действие механическим ручным приводом.

Вместительный металлический кузов-самосвал, с тремя откидными бортами, удобно загружать/выгружать. Объём грузового отсека увеличен за счёт, так называемой, обрешётки переднего и боковых бортов. Для комфорта и безопасности водителя, на внешней стороне переднего борта, закреплена мягкая спинка, а для обзора того, что происходит сзади, грузовые трициклы ZID Lifan комплектуются зеркалами заднего вида.

Если вам необходим экономичный и недорогой, компактный и «резвый» транспорт для быстрой доставки оборудования и грузов на короткие расстояния, то лучше всего купить грузовой трицикл ЗиД Лифан или аналогичный ему трайк с кузовом. Невысокая цена, достойные технические характеристики, скорость и мобильность – главные преимущества, которыми обладают грузовые мотоциклы и мотороллеры.

Бренд	ЗиД
Модель	Lifan LF200ZH-3
Кабина	без кабины
Количество мест	1
Грузоподъёмность	275 кг
Скорость	80 км/ч
Модель двигателя	Lifan 163 FML-2
Мощность двигателя	17.5 л.с. (12.5 на 8000 об/мин)
Объём двигателя	196.9 см³
Количество цилиндров	1
Число тактов	4
Крутящий момент	15.0 Н.м на 7000 об/мин
Система питания	карбюратор SHENG WEY, PD1
Тип двигателя	бензиновый
Зажигание	электронное CDI, конденсаторное, бесконтактное
Система запуска	кик/электро стартер
Охлаждение	воздушное
Трансмиссия	МКПП, 5 передач
Реверс	есть
Сцепление	многодисковое, в масляной ванне
Рама	трубчатая, сварная
Кузов	металлический, самоопрокидывающийсяс тремя откидными бортами
Передняя подвеска	телескопическая вилка
Передние амортизаторы	пружинно-гидравлические, 2 шт.
Задняя подвеска	рессорная
Задние амортизаторы	нет
База	2050 мм
Колея	980 мм (задние колёса)
Дорожный просвет	180 мм
Размер колёс	3.25×16 – переднее колесо4.50×12 – задние колёса
Колёсные диски	литые – переднее колесоштампованные – задние колёса
Управление	руль мотоциклетного типа
Тормоза	барабанные
Глушитель	1 шт., без системы нейтрализации
Электрооборудование	фара, поворотные огни, стоп-сигнал
Аккумулятор	12В/9А.ч
Вид топлива	бензин АИ-92
Топливный бак	11 л
Расход топлива	6.5 л (100 км)
Эксплуатация	по любым типам дорог с твёрдым покрытием
Доступные цвета
Комплектация	зеркала заднего вида, инструкция
Масса	305 кг
Снаряжённая масса	315 кг
Полная масса	580 кг
Размеры	3200 × 1250 × 1440 мм
Производство	Сделано в России
Гарантия	1 год

29.09.2019

Электрооборудование

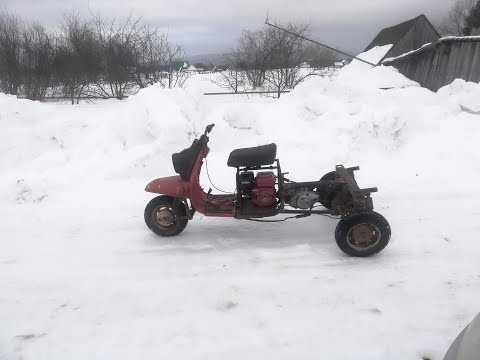

Снегоход из мотоблока

Зимой передвигаться по местности становится значительно сложнее, а покупка даже подержанного снегохода сопряжена со значительными финансовыми затратами. Решением проблемы является переделка мотоблока в снегоход. Все необходимое для этого можно найти на ближайшей свалке или в пункте приема металлолома. При наличии достаточной суммы приобретаются модульные гусеницы, устанавливаемые вместо колес на полуось.

Если взять за основу уже изготовленный трактор, то для работы потребуются:

старые широкие колеса от внедорожника;
листовая сталь шириной не менее 40 см;
транспортерная лента с кордовой основой.

Сделать снегоход можно разными способами. Выбор зависит от мастерства владельцев транспортного средства и наличия подручного материала.

Переделка может проводиться по таким направлениям:

Замена штатных колес на более широкие, оказывающие минимальное давление на снег. При необходимости на колеса цепляются приспособления для увеличения сцепления (цепи, канаты).
Закрепление колес в широких и легких грунтозацепах. Предварительно из камер выпускается воздух. Обода надеваются на колеса, которые накачиваются до предела.
Установка транспортерной ленты на колеса. Чтобы лента не слетала, на ее краях с помощью заклепок закрепляются алюминиевые планки.

Самодельный снегоход из мотоблока не поставит рекорда скорости. Но для поездки в лес за дровами или на зимнюю рыбалку его возможностей будет вполне достаточно.

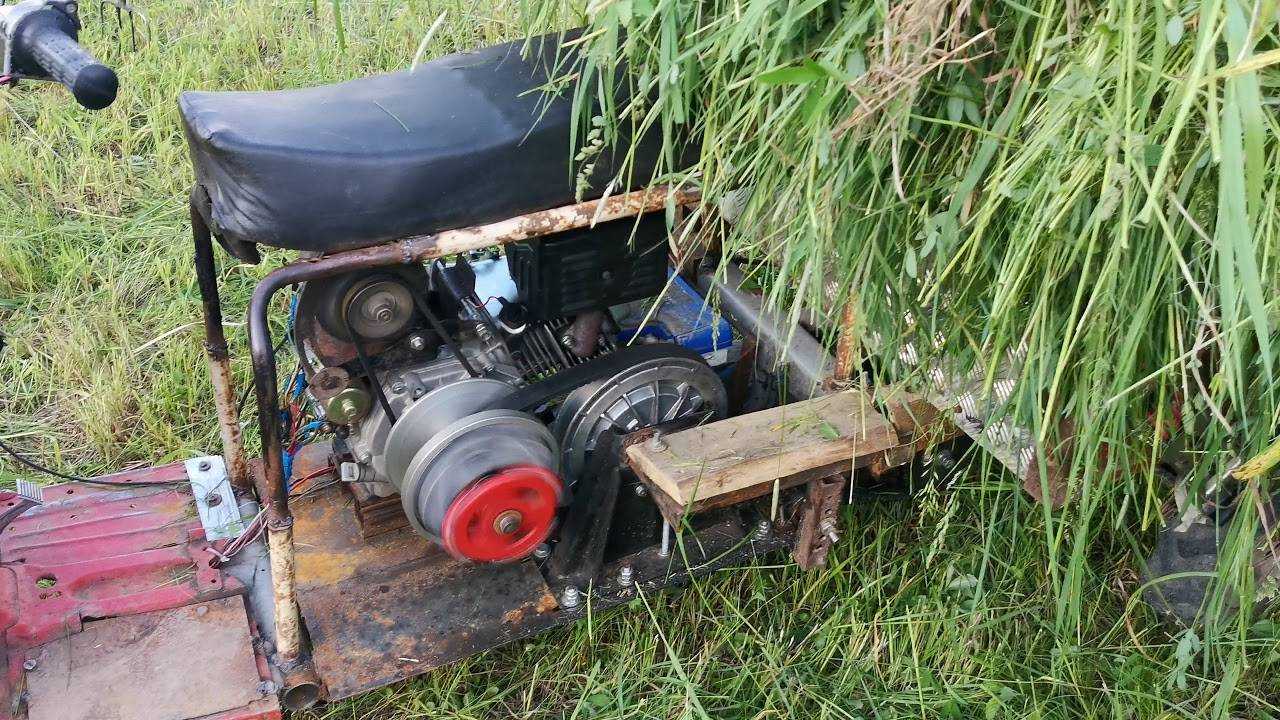

Двигатель лифан с вариатором сафари

Вы здесь:
Главная
Двигатель Lifan c вариатором «Сафари» (комплекты)

Двигатели для мотобуксировщиков с вариатором

Спрос покупателей

Люди, участвующие в этой беседе

motodom
Владимир
Максим
Сергей Васильевич
олег
Поляков Валерий Георгиевич
Сергей Николаевич
Игорь с Нижневартовска
николай
Сергей

Понравившиеся

Наши координаты

Адрес

г.

г. Вологда, Вологодская область

Номер телефона

МТС: 89108102466

Вопросы?

Вопрос по запчастям?

Вопрос по доставке?

Вопрос по оплате?

Связь с администратором

Комментарии • 23

Подскажите пожалуйста размеры вала на КПП для выточки

Зайдите на мой канал там в видео есть подробное описание вала

Жизнь с нуля в селе thexvid.com/channel/UCx1Y4yNPghO1EZynHVyZgmQ подписывайся будет интересно

Маладци дуже класно

о так. thexvid.com/video/4k7VJngzkYI/видео.html

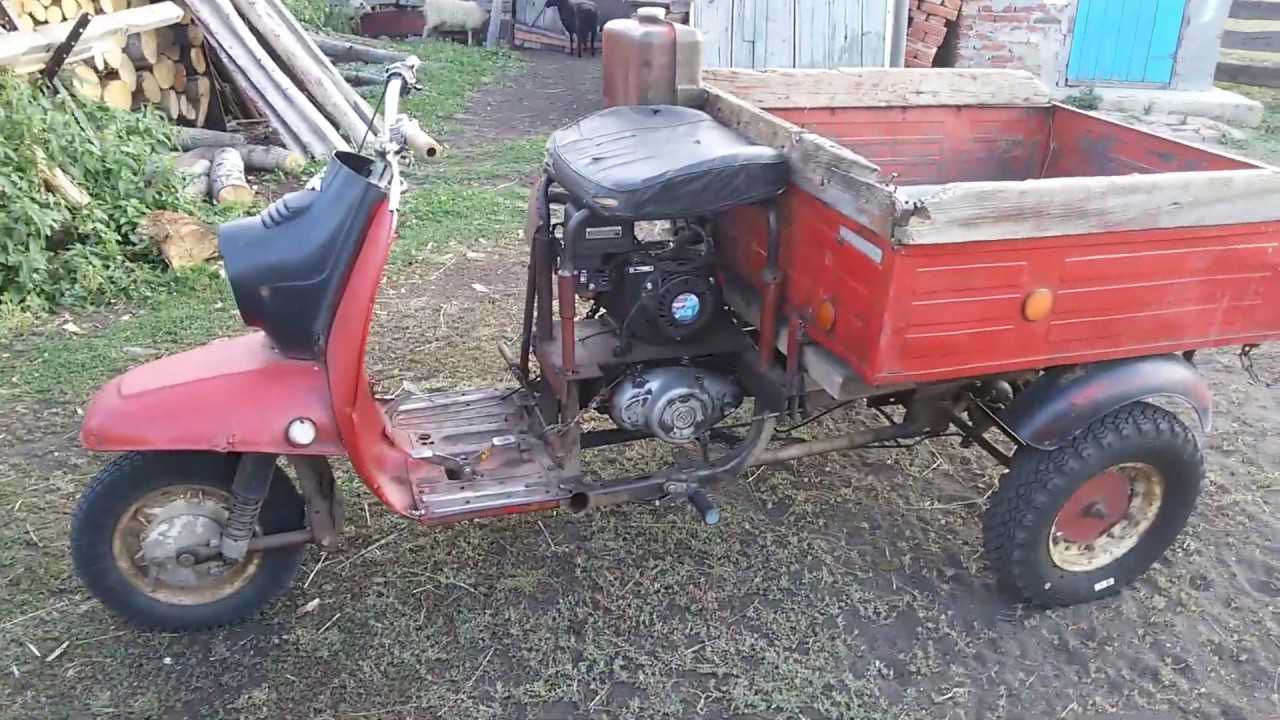

Видео:Как на Муравей поставить двигатель от мотоблокаСкачать

Автор не алешка кочнев, а Алёша конченный видео отстой

а так? thexvid.com/video/4k7VJngzkYI/видео.html

thexvid.com/video/zVVY4xKlw7o/видео.html Привет. Имею Муравья, пользуюсь помогает! Всегда работает безотказно. Муравей Друг помощник и брат. Юрий Воронеж 2019 август

Можно ли поменять переключатели Дальнего-ближнего света и Сигнал поворота на более современный? У меня мотороллер «Тулица» 1980 года выпуска передняя часть «Муравья» и «Тулицы» похожи, короче у меня не хватает одного переключателя (Сигнал поворота) искать в моём городе заводские трудно, так как такая техника редкость, мне просто нужен ответ можно или нет, если можно то как?

от ВОСХОДА ИЖ МИНСК

Вот это я не знаю, если от ижа поставить

Всё сделано правильно и грамотно.цепь(больное место)укорочена до минимума от этого её растяжение будет намного меньше и её реже нужно будет натягивать.выкинут коленвал,это тоже правильно т.к

отрезая шатун с поршнем мы получаем приличный дисбаланс,убирая барабан диностартера мы получаем возможность как можно ближе расположить шкив к подшипнику это немаловажно.И то что передача от двигателя на КПП ременная а не Цепь тоже считаю правильно

Как называется музыка? Подскажите пжлст

@Алёшка Кочнев ммм спасибо

Я в Гугле просто нашел музыку без авторских прав, а как точно называется я не помню

Особо хвастаться не чем.

Ну тебе наверное цвет не понравился, нужен золотой?))

Реальный колхоз получилось

А ты не думал приворить шкиф к барабану а шатун срезать чем полавинить двиг и токарные работы я хочу так попробовать

У меня тоже мотороллер купил двиг лифан 11 лс с валом отбора мочности не могу на нее найти сентробежку зочу тоже так же сделать

Где двигатель брал там и закажи. Я в магазине час продавцам объяснял, сказали не бывает такого, потом через три дня привезли. Отдал 2850 р. У меня отец токарь, сделал второй шкиф на муфту меньшего размера, в итоге я добился нужных оборотов. Я поставил на мотоблок, дал газу и поехал.

Двигатель

Двигатель Муравья несколько отличается от советских двигателей той поры. Самое существенное отличие заключается в системе запуска: тут он может осуществляться с помощью электрического стартера (в 50-е это было очень круто) или с помощью ручного кикстартера. Ни на одном советском мотоцикле тех лет — электрического стартера и в помине не было.

Запускается двигатель стартером также как обычный автомобиль: вставляете ключ замок зажигания, проворачиваете до упора вправо ключ и двигатель запускается

Второе отличие заключается в принудительном охлаждении двигателя

Вентилятор гонит воздух по кожухам охлаждая цилиндр и головку блока цилиндров. Работает система охлаждения сносно

Сцепление механическое с тросовым приводом от рычага на руле

Коробка передач механическая, рычаг переключения находиться слева прямо под ногой водителя. Алгоритм включения следующий: первая, вторая, третья и четвертая передача включается вверх. Нейтральная передача находится в самом начале и чтобы ее включить нужно нажать рычаг переключения передач вниз. Спорное решение, но так тут сделано

КПП двухвальная с постоянным зацеплением шестерен

Двигатель прост как веник

Как разобрать и собрать двигатель мотороллера «Муравей»?

Устройство мотора простое. Но даже это не страхует его от поломок, которые зачастую связаны с возрастом. Просто так разбирать мотор не стоит, а вот при проявлении следующих признаков стоит взяться за инструменты:

Проблемы с запуском.
Утечка масла.
Недостаток тяги.
Повышенный шумовой фон.
Заводной рычаг не возвращается на место.

Возможные поломки:

Изношенные сальники.
Некачественная сборка после предыдущего ремонта.
Поломка ЦПГ.
Изношенные подшипники.
В кикстартере лопнула возвратная пружина.

Обратите внимание! Перед капитальным ремонтом силовой установки мыть её необязательно. Достаточно слить масло и снять её с рамы

Блок цилиндра

Открутив несколько болтов требуется снять головку блока цилиндров

Обратите внимание на изношенность прокладки ГБЦ. Напротив выпускного окна следует прощупать так называемую выработку

Если будет чувствоваться характерная волна или ступенька, то такой цилиндр нужно менять или растачивать.

Выработка проявляется там, где кольца поршня соприкасаются с цилиндром. Где они работают металл изнашивается, поэтому на границе с 2-х зон образуется переход, который отражает степень износа.

Следует изучить поршень на предмет износа. Некоторые «Кулибины» умудряются дорабатывать его наждачкой.

Сцепление

Демонтаж крышки сцепления и вала кикстартера

Обратите внимание на возвратную пружину – часто она лопается и кикстартер не возвращается на своё место. Также в этот момент можно проверить натяжение цепи ГРМ

Разбор сцепления. Для этого потребуется отвернуть гайки и снять с корзины нажимной диск. Стопорную шайбу необходимо разогнуть и вставить под зуб звёздочки главной передачи палочку. Обратите внимание, что резьба на гайке цапф коленвала правая. Гайку требуется открутить. Будет ещё одна стопорная шайба, которую необходимо разогнуть. Берём съёмник и фиксирует барабан сцепления. Резьба у гайки сцепления левая. Диск и барабан вынимаются, равно как снимается с вала корзина сцепления вместе с цепью и звездой привода.

Диностартер

Демонтировать следующие элементы:

Кожух охлаждения.
Кулачок прерывателя зажигания, но при условии, что силовую установку не переделывали под магнето. При этом требуется зафиксировать ротор диностартера. Сделать это можно за вентилятор охлаждения или при помощи фиксации коленвала подручными средствами.
Ротор демонтируется при помощи съёмника – штатного или самодельного.

По итогам ротор снят.

Как заполнить Европротокол при ДТП, сколько действует документ? Информацию ищите далее.

Как отличить Тосол и антифриз: .

заводской сборки

Он производится отечественной промышленностью на предприятиях сельскохозяйственного машиностроения. Представляет собой бензиновый двигатель на двухколесной платформе, способный как вращать колеса ходовой части, так и приводить в действие фрезы для обработки почвы. «Муравей» способен обрабатывать жесткий и целинный грунт. Помимо фрез предусмотрена возможность установки на него плуга или окучника. Двигатель бензиновый четырехтактный мощностью 7 лошадиных сил. Это позволяет вспахивать почву на глубину до 30 см. В топливный бак помещается до 3,6 л бензина, объем картера 0,6 л.

Трансмиссия представляет собой ременную передачу и цепной редуктор с чугунным шкивом. Скорости при движении вперед можно переключать, движение назад предусматривает только одну скорость. Двигатель имеет ручную систему запуска. Мотоблок может обеспечивать ширину вспахиваемой полосы до 80 см. Рулевую колонку возможно регулировать как в вертикальной, так и в горизонтальной плоскости. В результате выходит достаточно мощное и удобное в использовании устройство. Единственным недостатком можно считать сравнительно высокую стоимость, что и заставляет большинство владельцев дач и участков предпочесть изготовление его аналога своими руками. Самодельный мотоблок обойдется в разы дешевле, а потребительские качества механизма будут мало отличаться от его собрата заводской сборки.

Как поставить китайский двигатель на мотороллер муравей

В советские годы этого кровопийца Муравья покупали только из-за его кузова. Так как ничего подобного в СССР в те годы не выпускалось. А людям нужно было, то на огород ездить, то хозяйство кормить вот его и брали.

Кузов в Муравье действительно хорош в него с легкостью можно нагрузить мешков 10 комбикорма, килограмм 500 угля или с полкуба дров и он смело попрет все это барахло домой. На двухместной версии кузов был существенно меньше и сильно сдвинут назад из-за чего перегруженный мотороллер на кочках опрокидывался назад. Но зато на двухместном варианте можно было ездить вдвоем

Задний борт открывается как на обычном грузовике

В стоке — кузов не имеет надставок. В колхозах эту особенность игнорировали и нашивали борта до каких-то нереальных размеров

Цена запчастей

Несмотря на то, что выпуск аппарата давно прекратился на него по сей день можно найти новые запчасти, которые выпускает промышленность. Некоторые детали импортные, некоторые идут в сборе. Комплектами поставляются:

Необходимые детали можно отыскать в интернете по каталогам магазинов. Цены на запчасти мотороллера «Муравей» лояльные. Вот некоторые примеры:

Судя по ценам аппарат более чем дешев в ремонте. Это является важным эксплуатационным свойством для людей на селе.

Можно выделить несколько направлений:

Главная задача при тюнинге – повысить надёжность и меньше ковыряться в деталях из-за поломок.

В части тюнинга мотора некоторые владельцы пошла на радикальные меры и устанавливают на мотороллер Муравей мдвигатель Лифан (Lifan 188f), который имеет объём в 400 куб. см. А мощность его – 13 л.с. Отличительная особенность данной сборки – вариатор и центробежное сцепление.

Центробежное сцепление не лучший вариант для грузового транспорта, поскольку при езде по пересечённой местности на гружённом мотороллере на низких скоростях возможно его проскальзывание. А это выводит его из строя.

Какие бывают переделки мотороллера «Муравей» на видео:

Для просмотра онлайн кликните на видео &cudarrr;

Моторолер муравей двигатель ИЖ- планета 3. Подробнее

мотороллер муровей с двигателем планета 5. Подробнее

муравей с двигателем планета спорт 28 л с Подробнее

Крепления на муравей для установки двигателя ИЖ Подробнее

ИЖ Муравей часть 3 , установка двигателя и небольшая покатушка на нем . Подробнее

Иж с двигателем от муравья. Подробнее

Обзор на мотороллер Муравей,самосвал с механизмом подъёма. Подробнее

Мото пикап на баже ИЖ П5 и Муравея. Подробнее

Муравей 2м01 с двигателем ИЖ планета 3 Подробнее

Зажигание от бензопилы на тулу Подробнее

Иж планета мотороллер уборка снега , Подробнее

Трицикл из Иж Планета МурИЖ Подробнее

Покатушки на Муравю. с двигателем иж планета 3 Подробнее

Мотороллер Муравей (ТГА-200) с двигателем от инвалидки. Небольшой обзор. Подробнее

Как увеличить мощность двигателя мотоцикла Иж Подробнее

Обзор на Самодельный минитрактор с Двигателем ИЖ Подробнее
