Как проверить работу форсунок на «ладе приора», порядок замены и промывки

Проверка форсунок «Лады Приоры»

Как уже говорилось выше, сбоить может как ЭБУ топливной системы, так и сама форсунка. Для проведения полной диагностики ЭБУ требуется специальное программное обеспечение, которого у рядового автомобилиста просто нет. Поэтому единственным вариантом является диагностика машины в сервисном центре. Программа, подключённая к специальному оборудованию, быстро обнаружит ошибки ЭБУ и исправит их.

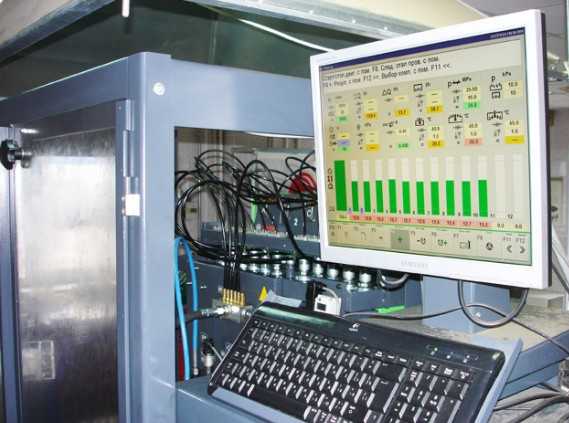

Полная проверка форсунок «Приоры» возможна только на специальном стенде

А если проблемы возникли в механической части форсунки, то программа диагностики будет бесполезна. Максимум, что она сможет сделать — это указать, какой именно цилиндр работает неправильно. После этого автовладельцу остаётся лишь заменить вышедшую из строя форсунку на указанном цилиндре, поскольку ремонту эти устройства не подлежат.

Для того чтобы прочистить форсунки в автомобилях ВАЗ 2114/2115 рекомендуется ознакомиться с данным материалом: https://vazweb.ru/desyatka/pitanie/zamena-forsunok-vaz-2114.html

Система питания

Если троит двигатель “Приора” (16 клапанов), причины могут быть банальны. Когда нет вспышки в цилиндре, возможно, там просто нет горючего. Если в нем нормальная степень сжатия, стоит продиагностировать систему питания. Следует обратить максимум внимания на воздушный фильтр и на патрубок. Необходимо убедиться, надежно ли затянуты хомуты, цел ли сам корпус очистителя, нет ли подсоса воздуха извне

Также обратите внимание на трубки. Они должны плотно закрепляться на дроссельном узле. О том, что некоторые детали неисправны, могут сообщать подтеки горючего, щели, отломанный пластик

О том, что некоторые детали неисправны, могут сообщать подтеки горючего, щели, отломанный пластик.

Основные виды неисправностей масляных насосов на Приоре: способы определения поломок

У маслонасосов Приоры ресурс достаточно большой, но при пробеге автомобиля свыше 120 тысяч, могут возникнуть его неисправности. Что является частой причиной поломок устройства, выясним далее.

Прежде всего, нужно отметить, что ресурс изделия зависит от качества используемых моторных масел, а также периодичности их замены вместе с фильтром. К возможным видам поломок относятся следующие неисправности:

1. Износ шестерней. При эксплуатации происходит их выработка, вследствие чего снижается производительность. Однако за счет постоянной смазки деталей, процесс износа настолько незначительный, что в замене изделия нуждаются крайне редко.
2. Выход из строя редукционного клапана. Случается гораздо чаще, чем износ шестерней. Механизм состоит из пружины определенной жесткости и клапана, который открывается в случае увеличения давления в системе. Со временем изменяется жесткость пружины, поэтому даже при незначительных оборотах, давление в системе будет снижаться. На самом клапане могут образоваться признаки износа в виде задиров и сколов, поэтому элемент следует заменить в случае непригодности.
3. Загрязнение фильтрующей сетки маслоприемника. Причины загрязнения сетки самые разные. Это и качество масла, и наличие отложений в двигателе в виде нагара, и нерегулярная замена масла с фильтром, и много других факторов. В любом случае загрязнившийся элемент приводит к тому, что насос будет функционировать не на полную производительность, и к тому же с дополнительной нагрузкой. Решить проблему можно путем очистки сетки маслоприемника.
4. Снижение герметичности соединения маслоприемника с масляным насосом. Происходит по причине того, что со временем резиновое уплотнительное кольцо сдавливается. Для устранения неисправности нужно заменить резиновое кольцо. На фото ниже показано, как выглядит неисправный резиновый уплотнитель на маслоприемной трубке.
5. Нарушение герметичности между насосом и блоком двигателя. Определяется наличием течи масла. Происходит по причине деформации уплотнительной прокладки между блоком двигателя и корпусом изделия. решается проблема путем замены прокладки. Некоторые автовладельцы прибегают к применению герметика, но лучше все-таки найти прокладку, и заменить ее. В материале указан ее оригинальный код. Если используется герметик, тогда лучше применять продукцию фирмы «Loctite», которые отличается химической стойкостью, а также они не выдавливаются при соединении деталей, и не попадают внутрь корпуса рабочего узла.
6. Нарушение герметичности между крышкой насоса и корпусом. В процессе эксплуатации механизма нарушается герметичность соединения двух составных частей: корпуса и крышки. Случается это по причине выработки. В итоге падает производительность механизма. В таком случае устройство подлежит замене. Однако можно попытаться решить такую проблему нанесением герметика, как показано ниже на фото.

Иногда могут также встречаться такие неисправности, как повреждение крышки маслонасоса, что происходит зачастую по причине механического воздействия на крышку. В любом случае, неисправную деталь следует отремонтировать или же заменить ее

Собственно этому процессу уделим особое внимание, и выясним, как же правильно снять на Приоре маслонасос

Автодиагностика — Цены на работу

Замена мотора отопителя на ВАЗ 2110, 2111, 2112
1500 рублей

Замена подкапотных кос электропроводки на ваз 2108, 2109 (без инжекторной электропроводки)
2000 рублей

Замена потторпедной электропроводки вместе с монтажным блоком на ВАЗ «Калина»
5000 рублей

Замена регулятора холостого хода ВАЗ, ГАЗ
300 рублей

Замена реостата отопителя ВАЗ 2109, 21015

300 рублей

Замена реостата отопителя ВАЗ 2110
1000 рублей

Замена свечей зажигания (четырёх)
200 рублей

Замена топливных форсунок на 4-х цилиндровом двигателе
1500 рублей

Замена электробензонасоса на автомобилях ВАЗ
1000 рублей

Замена электровентилятора охлаждения радиатора ВАЗ, ГАЗ
800 рублей

Замена, ремонт электростеклоочистителя на ВАЗ 2110, 2111, 2112
1500 рублей

Замена, ремонт электростеклоочистителя на ВАЗ 2109, 2108, 2114, 2115

1000 рублей

Заммена датчика температуры ВАЗ, ГАЗ
300 рублей

Компьютерная диагностика Cevrolet, Daewoo
800 рублей

Компьютерная диагностика ГАЗ
600 рублей

Компьютерная диагностика электронных систем Peugeot
900 рублей

Перепрограммирование (чип тюнинг) блока управления «Микас 11 ЕТ» автомобилей ГАЗ, система «евро-3»
2500 рублей

Ремонт электросистемы отопления, замена шаговых моторедукторов на автомобилях ВАЗ 2110, 2111, 2112
1500 рублей

Ремонт, настройка, регулировка систем механического впрыска (инжекторы К, КЕ-jetronik)
5000 рублей

Снятие топливной рампы для ремонта или замены форсунок на автомобилях ВАЗ с 16-ти клапанными двигателями
2000 рублей

Снятие установка топливной рампы форсунок, для замены или ремонта форсунок на автомобилях ВАЗ с 8-ми клапанными двигателями (кроме классики)
1200 рублей

Снятие/установка аккумулятора
200 рублей

Снятие/установка монтажного блока ВАЗ 2109, 21015
500 рублей

Устаноака магнитоллы
600 рублей

Установка активатора в одну дверь ВАЗ 2109, 2110
1000 рублей

Установка двух электростеклоподъемников вмсте с электропроводкой и кнопками
3000 рублей

Установка задних динамиков, с прокладкой проводов (с выпиливанием отверстий под динамики в полке)
1500 рублей

Установка иммобилайзеров (имобилайзер вместе с установкой)
4000 рублей

Установка парктроника
4000 рублей

Установка сигнализаций без автозапуска и пейджера (в цену входит сигнализация и ее установка)
5000 рублей

Устанока сигнализаций с автозапуском и пейджером (в цену входит сигнализация и установка)

7000 рублей

Чип-тюнинг Renault
4000 рублей

Чип-тюнинг автомобилей «Классика» (задний привод) с блоками управления М 73
2500 рублей

Чип-тюнинг автомобилей «Классика» (задний привод) и блоком Bosch 7.9.7+
2500 рублей

Чип-тюнинг автомобилей ВАЗ Лада «Самара» 1,6 и 1,5 с блоком управления Bosch 7.9.7+
2500 рублей

Чип-тюнинг автомобилей ВАЗ с блоком управления «Январь» 5.1 , 5.1.1 и VS
2000 рублей

Чип-тюнинг автомобилей ГАЗ система «евро-3» 16-ти клапанный мотор ЗМЗ, с блоком управления «Микас» 11 ЕТ (электронный дросель)

2500 рублей

Чип-тюнинг автомобилей Лада «Калина» с блком управления Bosch 7.9.7+ (16-ти и 8-и клапанные моторы1,4 и 1,6)
2500 рублей

Чип-тюнинг автомобилей Лада «Калина» с блком управления М 73 (16-ти и 8-и клапанные моторы)
2500 рублей

Чип-тюнинг автомобилей Лада «Приора» с блоком управления М73
2500 рублей

Чип-тюнинг автомобилей Лада «Приора» с блоком управления Bosch 7.9.7+
2500 рублей

Чип-тюнинг автомобилей Лада «Приора» 1,8
2500 рублей

Чип-тюнинг блоков М 73
2500 рублей

Чип-тюнинг инжекторных автомобилей ВАЗ с блоком управления «Январь» 7.2
2000 рублей

Форсунки, устанавливаемые на «Приору»

Автомобиль «Лада Приора» комплектуется импортными форсунками, произведёнными немецкой фирмой BOSCH. Эти устройства отличаются высокой надёжностью. Их ресурс может достигать 160 тыс. км пробега. Однако специалисты автосервисов настоятельно рекомендуют менять форсунки через каждые 120 тыс. км пробега.

Практически все «Приоры» комплектуются немецкими форсунками от фирмы BOSCH

Форсунки для 8- и 16-клапанных двигателей

Следует знать, что форсунки 8-клапанного двигателя «Приоры» внешне ничем не отличаются от форсунок 16-клапанного двигателя. Это всё те же устройства от фирмы BOSCH, состоящие из корпуса, катушки, диффузора и топливной сетки. Подбирая форсунки на «Приору», нужно думать не о количестве клапанов в двигателе, а о его объёме. Потому что маркировка форсунок для двигателей на 1,5 литра отличается от маркировки форсунок для моторов на 1,6 литра. В первом случае форсунка BOSCH должна иметь маркировку 0–280–158–110, во втором — 0–280–158–502. Уточнить маркировку можно в инструкции по эксплуатации автомобиля, в конце которой имеется сводная таблица с цифровыми обозначениями всех форсунок BOSCH в зависимости от объёма двигателя.

Таблица применяемости форсунок автомобилей ВАЗ

Масляное охлаждение

Вот тут можно писать очень долго, но я постараюсь изложить все максимально компактно (а то дипломная получится : ) )

Итак, масло, которое находится в двигателе, имеет не только функцию смазки, защиты, мойки (вымывает шлаки и грязь) – ОНО ТАКЖЕ И ОХЛАЖДАЕТ!

В эпоху, когда машины были не такие оборотистые (лет так 30 — 40 назад), помпы бывало не всегда достаточно, особенно на нагруженных автомобилях (грузовые и автобусы).

Оборотов нет, даже на ходу, большая нагрузка в несколько тонн, неидеальное масло в двигателе (синтетики тогда не было) – и оно банально пригорало от высоких температур.

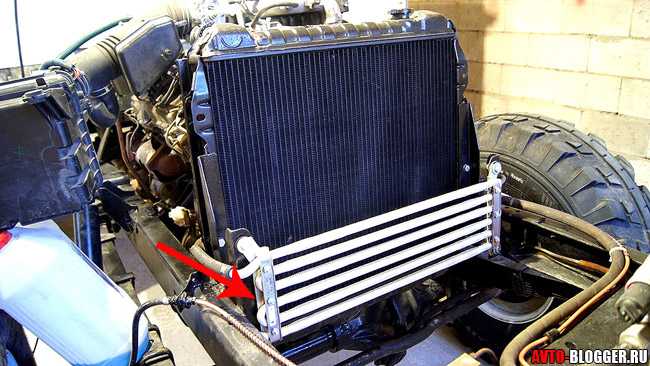

Начали с этим бороться и как вы наверное уже догадались, начали ставить масляные радиаторы охлаждения. Ставился он рядом с обычным радиатором. Масло стало отводить температуру от поршневой группы и также эффективно ее рассеивать.

ШЛО ВРЕМЯ, как я писал выше моторы стали облегчать, обороты стали расти, и начали появляться первые турбированные агрегаты (были и компрессорные), сейчас не в этом суть. Так как на турбированный агрегат нагрузка больше, топливной смеси он переваривает в разы больше, эти моторы не славились надежностью. Именно у них, первых, были задиры, ресурс был низкий и т.д.

ИМЕННО НА ТУРБО масляные форсунки охлаждения поршней получили большую популярность. Конечно, их устанавливали и на обычные моторы, но гораздо меньше.

Принцип работы масляных форсунок

НУ вот мы и дошли до самого интересного, извините за долгое вступление. Маслофорсунки — это дополнительное масляное охлаждение.

Если взять старые моторы, то при распылении масла в дно поршня, можно было убрать до 15, 20 градусов Цельсия. В современных моторах, где поршни не такие массивные убрать можно гораздо больше (если верить открытым источникам от 30-40 градусов), просто вдумайтесь

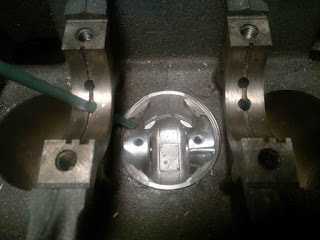

Собственно принцип работы очень простой – форсунка врезается в масляную магистраль (про это чуть ниже) и распыляет масло в днище поршня. Не сверху (как многие думают), а именно вниз, где находится шатун.

Масло не только снимает излишнюю температуру, но и лучше смазывает цилиндр двигателя. Причем напор достаточно сильный, но он бьет не всегда.

На малых оборотах (холостой ход), форсунка – НЕ РАБОТАЕТ! Делается это для того чтобы «не забирать» давление масла из пар трения. Ведь масляный насос на холостых оборотах не такой производительный, да и давление в системе не высокое. Если еще «открыть» форсунку, тогда давление в систему еще больше упадет, и масла реально не будет хватать на парах трения (на коленвале, распредвале и т.д.). ДА и температура на холостых, не такая высокая, поэтому надобность в работе форсунки, просто отсутствует.

Средние и высокие обороты. Тут уже совсем другое дело, топлива в цилиндрах начинает сгорать намного больше, обороты высокие, идет перегрев. Вот тут форсунка открывается и начинает распылять масло, эффективно отводя тепло.

СТОИТ ЗАПОМНИТЬ. – маслофорсунка не работает на холостых, а открывается только тогда, когда давление в масляной системе примерно 1,0 – 1,8 БАРА! Что соответствует средним или высоким оборотам

Система очень продуманная и эффективная, доказано не на одном моторе.

Устранение проблем с форсунками

Сначала стоит попытаться промыть форсунки «Приоры». Для этой процедуры имеются три способа:

1. Промывка в процессе эксплуатации.
2. Аппаратный способ промывки, без снятия с двигателя «Приоры».
3. Чистка ультразвуком в специальном станке.

Самый доступный и простой, это самостоятельная прочистка форсунок «Приоры». Делается это посредством заливания в бак, специальной жидкости. Они в достаточном разнообразии имеются в продаже. Самые популярные из них, это следующие препараты:

• Германская «Ликви Молли».
• Штатовская «Хай Гир».
• Российский «Лавр».

Для промывки, достаточно в момент заправки залить в бак жидкость, согласно инструкции на флаконе. И спокойно ездить, пока не выработается всё топливо. После этого, заменить свечи.

Важно! Эта операция, скорее не ремонт, а профилактика для «Приоры». Её целесообразно проводить каждые 30 000 километров пробега. Тогда она будет эффективной.

Тогда она будет эффективной.

Два остальных способа, требуют специального оборудования и могут проводиться только в условиях станции технического обслуживания. Промывка форсунок, без снятия с «Приоры», проводится методом подключения специальной ёмкости к топливной рамке двигателя. Электробензонасос отключается. От рамки отсоединяется штуцер топливопровода, и подключается бачок промывки. В нём под давлением, находится смесь бензина, с промывающей жидкостью. Мотор «Приоры» запускается, и работает до полной выработки смеси. После чего, так же, следует замена свечей «Приоры».

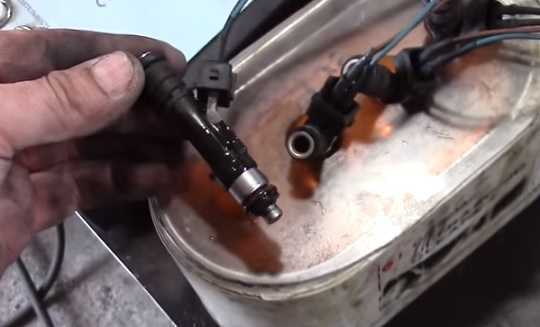

Промывка форсунок с помощью ультразвука

Для этого придётся снимать форсунки с мотора «Приоры». Операцию проделывают на специальном стенде, или в ультразвуковой ванне. Такое оборудование стоит довольно прилично, и его может позволить себе, далеко не всякий автосервис. Кроме того, это рискованная операция. Иногда, вместо приведения инжекторов в порядок, обработка ультразвуком, наоборот, полностью выводит узлы из строя

Поэтому нужно относиться к этому процессу с большой осторожностью

Но в любом случае форсунки, как и при замене, придётся демонтировать. Как это сделать?

Снятие форсунок для промывки или замены

Это серьёзный процесс, требующий внимания и терпения. Для его воплощения в жизнь понадобятся:

• Отвёртки.
• Плоскогубцы.
• Ключи головки на 13 и 10.
• Ключ шестигранник на 5.
• 2 гаечных ключа на 17.
• Монтировка.

В первую очередь, конечно, отключается аккумулятор «Приоры». После этого, снимаются разъёмы с катушек зажигания. Ключом на 10 выкрутить болты крепежа, и извлечь катушки. Головкой на 13, открутить 5 болтов и гаек, которые притягивают к головке впускной ресивер. Ключами на 17, отсоединить топливопровод от патрубка, идущего к рамке форсунок. Отвёрткой выкрутить крепёж этого патрубка к головке блока. Открутить крепёж, и вынуть трубку для масляного щупа. Сняв хомут, отодвинуть резиновый патрубок от картера, до головки. Открутить и снять гайки на 10, держащие сверху воздушный ресивер входящего воздуха. Снять корпус воздушного фильтра. Шестигранником, открутить два болта фиксирующие топливную рамку. Подать на себя (в сторону радиатора) ресивер, не снимая его полностью, на 3—5 сантиметров. Отсоединить разъём жгута форсунок. Монтировкой, аккуратно поддеть, и вытащить из отверстий форсунки.

Важно! Следить за сохранностью уплотнительных колец форсунок. Стараться не уронить.

После этого становится возможным вытащить топливную рамку в сторону аккумулятора

Перенести её на стол, и заняться извлечением форсунок. Это уже несложно. Отсоединить жгут проводов от каждой, снять фиксирующую скобу с рамки и достать из гнезда «инжектор». Всё. Можно ставить новый или отдавать на промывку старый. И собрать всё в обратной последовательности. Завести и проверить результативность замены или промывке

После этого становится возможным вытащить топливную рамку в сторону аккумулятора. Перенести её на стол, и заняться извлечением форсунок. Это уже несложно. Отсоединить жгут проводов от каждой, снять фиксирующую скобу с рамки и достать из гнезда «инжектор». Всё. Можно ставить новый или отдавать на промывку старый. И собрать всё в обратной последовательности. Завести и проверить результативность замены или промывке.

Для просмотра имеется полезное видео по теме, снятие форсунок на «Приоре»:

• Как поменять топливный фильтр на «Приоре»
• Как поменять салонный фильтр «Лады-Весты»
• Как поменять свечи на «Приоре»
• Как оживить дворники на авто

Форсунки BOSCH

Их применение зависит от объёма двигателя и количества клапанов. Особого разнообразия в моторах ВАЗ-2114 нет, поэтому есть только такие варианты:

1. Форсунка BOSCH 0280 158 022 Форсунка маркирована чёрным цветом, имеет производительность 1,9644 мг/сек, работает под штатным давлением 3,8 атмосферы. Устанавливается на двигатель объёмом 1600 кубов с 16 клапанами. Работает с контроллером Январь 7,2.

Форсунка BOSCH: производительность 1,9644 мг/сек

Форсунка BOSCH: производительность 1,922 мг/сек

Новая форсунка может иметь более толстое уплотнительное кольцо и, соответственно, более длинное сопло. Форсунки полностью взаимозаменяемы. Эти форсунки могут работать только с контроллером Январь 5.1.

Кроме этого, необходимо знать, какой контроллер управления двигателем установлен на автомобиле, поскольку Январь 5,1 и Январь 7,2 могут требовать форсунок разной производительности.

Снятие / установка форсунок на Лада Приора — Ремонт ваз своими руками

Двигатель глохнет, не тянет или троит? Причиной могут быть неисправные форсунки, которые следует проверить и при необходимости почистить.

Снятие топливной рампы на Lada Priora

– сбросить давление в топливной системе.

– снять воздушный фильтр двигателя.

– приготовить крестовую и плоскую отвертки.

– рожковый ключ «на 22».

– головку «на 10» и «на 13».

– шестигранник «на 5».

1. Отсоединить колодку от проводов форсунок, и снять ее с кронштейна.

2. Отвернуть винт крепления прижимной планки трубки подвода топлива к рампе, используя крестовую отвертку.

3. Отвернуть штуцер трубки подвода топлива к рампе с помощью ключа «на 17», удерживая наконечник трубки рампы ключом «на 22». В противном случае рампу можно сломать.

4. Снять трубку подвода топлива из наконечника трубки рампы, и снять уплотнительное резиновое кольцо.

5. Ослабить затяжку хомута крепления шланга вентиляции картера, используя крестовую отвертку. Снять шланг с крышки головки блока цилиндров (ГБЦ).

6. Отвернуть саморез крепления направляющей трубки крестовой отверткой.

7. Снять трубку с указателем уровня масла вверх.

8. Снять шланг вакуумного усилителя тормозов с впускного трубопровода, ослабив пассатижами затяжку хомута.

Отсоединить наконечник троса привода дроссельной заслонки от сектора привода. Отвести дроссельный узел от впускного трубопровода. Отсоединить колодки с проводами от катушек зажигания (от 1, 2 и 3 цилиндров), и отвести жгут проводов в сторону.

1. Отвернуть две гайки верхнего крепления впускного трубопровода, используя головку «на 10».

2. Затем два болта и три гайки нижнего крепления с помощью головки «на 13».

3. Отсоединить колодку с проводами от датчика фаз. Снять катушки зажигания с 1, 2 и 3-го цилиндров. Закрыть отверстия под катушки зажигания ветошью.

4. Сдвинуть на себя впускной трубопровод и приподнять вверх, выводя его из-под жгута проводов.

5. Отвернуть два винта крепления топливной рампы к ГБЦ, используя шестигранник «на 5».

6. Снять все четыре форсунки из отверстий ГБЦ, потянув рампу вдоль осей форсунок. Снять рампу с форсунками и жгутом проводов.

7. Топливная рампа в сборе с форсунками и жгутом проводов.

Напомним, что в предыдущей статье мы рассказывали как заменить тормозные диски на Лада Приора.

Снятие топливных форсунок на Лада Приора

1. Отсоединить колодку с проводами от форсунки, нажав на пружинный фиксатор.

2. Снять скобу, поддев отверткой.

3. Снять форсунку из топливной рампы, преодолевая сопротивление уплотнительного кольца.

4. Снять уплотнительные кольца форсунки, поддевая плоской отверткой.

Перед установкой форсунок необходимо заменяем уплотнительные кольца. Затем нанести на уплотнительные кольца тонкий слой моторного масла. Сборка и установка топливной рампы с форсунками выполняется в обратной последовательности.

Замена форсунок на 16-клапанном двигателе Лада Приора

Как уже указывалось выше, симптоматикой неисправности форсунок служат нестабильная работа мотора, проблемы при запуске и увеличение расхода бензина. Чтобы поменять форсунку на новый элемент, придётся потратить немало времени, так как процедура замены довольно сложная.

В качестве рабочего инструмента рекомендуется сразу подготовить:

комплект рожковых ключей;

отвёртку с крестообразным лезвием.

После того как автомобиль постоял какое-то время и остыл, можно приступать к работе:

Пластиковый фиксатор жгута нужно отжать пальцем в сторону, чтобы вытащить связку проводов из форсунки.

После чего потребуется стравить давление в топливной системе автомобиля. Средние показатель давления составляет примерно 380 кПа, то есть если проводить работы без стравливания, можно получить травмы из-за резких выбросов топлива. Для этого нужно будет открыть авто и снять сиденье с заднего ряда.

Под сиденьем располагается коврик, а под ним — люк в бензобак.

Крестовой отвёрткой открутить два винта, которыми крышка люка крепится к панели, и снять крышку.

С топливного насоса, который находится в бензобаке, нужно отсоединить провод питания — разъём вытаскивается без труда.

После этого нужно завести машину и дождаться, пока двигатель не заглохнет из-за недостатка бензина.

Далее нужно запустить стартер хотя бы на три секунды, чтобы давление в системе выровнялось.

От клеммы «минус» на аккумуляторе отсоединить кабель.

После чего возможна процедура снятия форсунок без риска. Для начала отвёрткой откручивается декоративный короб на двигателе.

Далее от корпуса авто отворачиваются винты крепления короба воздушного фильтра — он будет препятствовать свободному доступу к мотору, поэтому лучше сразу его снять.

От впускного коллектора отсоединяется провод, подключаемый к дроссельной заслонке.

Далее потребуется отсоединить все магистрали, которые подключаются непосредственно к разъёмам рамы. Необходимо будет подготовиться к снятию топливной рамы — для этого ключом на 10 откручиваются болты, которыми рама крепится к кузову.

Ослабить отвёрткой хомуты на шлангах вентиляции и вакуума — отсоединить шланги от блока цилиндров.

Впускной коллектор прикручен к головке блока цилиндров тремя гайками — потребуется открутить их, чтобы снять впускной коллектор.

После чего возможным станет отключение жгута форсунки.

От моторного отсека отсоединяется штуцер, через который подводится горючее.

После этого можно снять топливную трубку с рамы, а после демонтировать топливную раму вместе с форсунками, которые на ней располагаются.

Форсунки можно поддеть отвёрткой — фиксирующий элемент легко снимается, чтобы можно было добраться до самого клапана.

Видео: порядок снятия

Таким образом, демонтаж форсунок занимает довольно много времени, так как приходится разобрать практически всю подкапотную часть автомобиля. Установка новых форсунок производится в обратном порядке с обязательной заменой всех резиновых уплотнителей.

Когда менять самостоятельная диагностика

Топливная система инжекторного двигателя имеет довольно разветвлённую архитектуру и неисправности могут быть выявлены только после точной диагностики каждого из элементов системы. К примеру, падение мощности двигателя может быть следствием как неисправности форсунок, так и недостаточной производительности бензонасоса или забитого топливного фильтра.

Кроме того, рывки и провалы, неустойчивые холостые и затруднённый пуск, повышенный расход, могут возникнуть при элементарном засорении инжектора.

Проверить сами форсунки можно прямо на двигателе, не снимая их. Для этого достаточно запустить мотор, и поочерёдно снимать провода с коннектора. Если стабильность работы двигателя при этом изменится, двигатель начнёт троить, то форсунка в порядке. Если же при снятии проводов с коннектора стабильность работы мотора не меняется, форсунка нуждается в чистке или замене.

Минусы форсунок

Минусов не так много, но они есть:

Во-первых, нужно понимать, что по сути это клапан, и он также может выходить из строя, либо не держать давления, тогда в масляной магистрали будет просадка. Либо его может «клинить» в закрытом состоянии. Тогда поршень не будет дополучать достаточную смазку и охлаждение, что может привести к задирам.

Во-вторых, нужно использовать качественное масло (хорошую синтетику), чтобы продлить ресурс форсунок охлаждения поршней.

В-третьих, замена масла должна быть чаще. Нельзя допускать, чтобы оно пригорало и критически загрязнялось. Ведь каждая частичка грязи может забить тонкие «сопла»

Установка маслофорсунок в двигатель ВАЗ классика

Маслофорсунка 2112 в коренной постели коленвала

Боясь что все так плохо и форсунка действительно не попадает в дно поршня, я изготовил гарантированный «прицел» — напаял на форсунку тонкую трубку от ускорительного насоса карбюратора солекс, которую мог направить в необходимое место.

Примерка форсунки с припаянной трубкой для направлении струи масла

Куда направить форсунку охлаждения поршня

Точное направление форсунки указал пользователь flanker в дневнике форума «Лада Калина клуб» ссылка здесь, за что ему большая благодарность.

Направление работы маслофорсунки в двигателе ВАЗ 2112. Фото flanker

Техника сверления отверстий под  форсунку в двигателе 2106

Шаблон для точного направления отверстия под маслофорсунку

Установка шаблона, по которому следует ориентировать сверло

Итак приставив шаблон и направив направляющую на нем в нужном направлении, приставляем шуруповерт с установленным сверлом 3мм по метке шаблона и сверлим отверстие. Просверлив первое отверстие и вставив в него спицу, вы заметите что отверстие расположено именно туда куда был направлена направляющая шаблона, погрешность может составлять не более 1см.

Проверка направления отверстия под маслофорсунку с помощью шаблона

Проверка направления отверстия с помощью направляющей

Сверлить отверстия ориентируя параллельно направляющим

Просверленные отверстия под установку масляных форсунок

Отверстие под маслофорсунку, вид сбоку

Теперь остается рассверлить входную часть отверстия под шляпку (стопорящее расширение) форсунки. Сверлить его следует сверлом диаметром 7.4мм, на глубину 5мм. Как и с узким отверстием, наматываем на сверло мелкозернистую наждачную бумагу и немного прошлифовав широкое отверстие, и в итоге получаем необходимый диаметр 7.5мм.

Доработка масляных форсунок

Доработка маслофорсунки под установку в классический блок

После доработки не забудьте вытащить остаток бумажки и форсунка готова под монтаж.

Монтаж форсунок охлаждения поршня

Фото отсчет направления работы масляной форсунки

Поршень находится в ВМТ

Поршень в среднем положении между ВМТ и НМТ

Поршень в НМТ

Направление работы масляной форсунки, вид сверху

Не сложно заметить что большую часть движения поршня, масло будет достигать цели и только в положении поршня в НМТ масло не попадает в донышко, но масло изменяя направление о прилив поршневого пальца, теоретически попадет на противоположную сторону поршня.

Надежность конструкции и снижение давления масла

Еще одной страшилкой, но уже не безосновательной, является падение давления масла в двигателей из за добавившихся потребителей расходующих масло. Здесь могу только отметить что форсунка вступает в работу только при повышении давления в системе смазки более 1.5кгс/см., так что на низких оборотах форсунки не будут оказывать влияния. О падении давления на высоких оборотах отчитаюсь после установки, но по отзывам уже установивших подобные форсунки, падения давления не наблюдается.
