Как снять подшипник с маховика газель

Подшипник маховика газель, волга, патриот

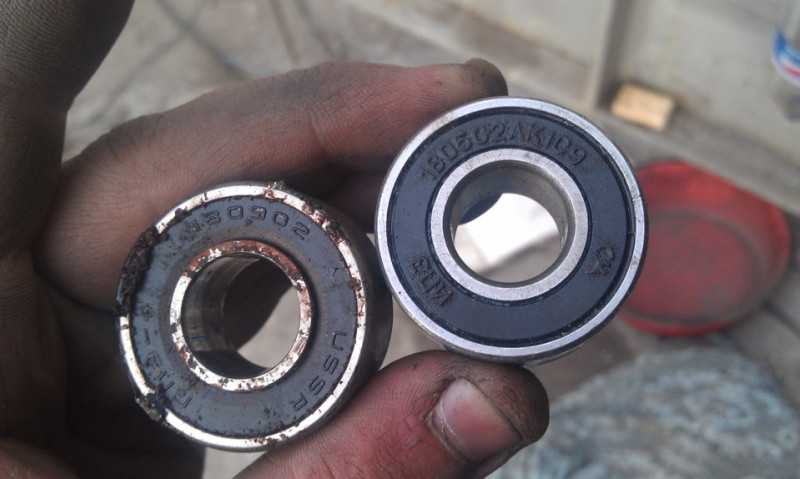

сравнение подшипников

Когда вы снимаете старый комплект сцепления вы можете наблюдать следующую картину: в маховик установлен подшипник 180203(международное обозначение 6203-2RS), а перед ним стоит проставка. На волгах и ранних газелях эта «стратегическая» деталь была из металла, впоследствии пошел пластик. В документации она носит гордое название – уплотнительное кольцо. Предназначение данной проставки, как дипломированный инженер механик я вам сказать не смогу и логику «конструкторов» объяснить не смогу. Но речь не об их неземном разуме. Данный подшипник маховика газель, волги или патриота, вместе с проставкой, прекрасно заменяется на другой, более высокого класса по нагрузке. То есть проставка удаляется, а на это место прекрасно встает 180503, он же 62203-2RS. Подшипник является очень распространённым в мире запчастей и как следствие часто подделываемым. Из хорошего качества можно предложить два русских варианта. Производитель ГПЗ (на фото с голубыми защитными кольцами) и СПЗ-4. Как правило изделия 4 завода имеют маркировку на внешней обойме. Из подшипников хай класса есть вариант SKF, серия Explorer. Не забывайте о том, что русские подшипники, перед установкой желательно промыть и перенабить “качественной смазкой”. Рекомендую специальную смазку для подшипников – Total Ceran XM 220 или универсальную полусинтетическую смазку – Total S2A.

слева SKF, справа СПЗ-4

Подшипник внутри маховика

Маховик относится к нескольким системам автомобиля, так как решает различные задачи:

при запуске двигателя зацепляется бендиксом стартера, раскручивается для накопления кинетической энергии, проворачивает коленвал на начальном этапе;
затем массивная деталь, опять же за счет аккумулированной кинетической энергии прокручивает вал из мертвых точек поршня;
маховик компенсирует рывки и неравномерные угловые скорости коленвала в разные отрезки времени цикла воспламенения топлива;
центрирующий подшипник маховика повышает ресурс первичного вала коробки передач, который периодически входит внутрь обоймы при выжиме сцепления.

Стоит отметить, что подшипник находится не во всех маховиках, независимо от года выпуска машины. Например, Форд Транзит начали комплектовать этим узлом еще в 1987 году, а на отечественных ВАЗах его нет до сих пор.

Зачем нужен?

Вращение в системе трансмиссии передается с вала ДВС на колеса через коробку КПП с помощью диска и корзины сцепления, крепящихся на маховик. Схема, в принципе, не сложная, однако элементы сцепления вынесены из коробки передач, подвергая первичный вал интенсивному износу.

Для снижения дисбаланса используется кинематическая схема:

внутрь маховика впрессовывается с небольшим усилием игольчатый подшипник;
в момент сцепления диска с корзиной первичный вал изменяет пространственное положение – выходит на несколько миллиметров из коробки в сторону коленвала и маховика, закрепленного на нем, соответственно.

Конструкторы посчитали, что этого поступательного движения вполне достаточно, чтобы свободный конец первичного вала КПП вошел внутрь обоймы подшипника без особых усилий, получил дополнительную временную опору вращения.

Даже при незначительных нагрузках подшипник не может иметь вечного ресурса, поэтому требуется периодическая замена расходника. Основной проблемой для пользователя становится, как вытащить игольчатый подшипник, не снимая сам маховик:

при демонтаже производители рекомендуют заменить крепежные болты;
перед снятием маховика нужно ставить метки;
после установки детали обратно желательно балансировать коленвал в сборе на динамическом стенде.

Все эти операции резко повышают бюджет ремонта ДВС, простая замена подшипника оборачивается частичной разборкой КПП, двигателя и сцепления.

Ставить или нет при замене?

Неисправность опоры вращения пользователь чаще всего определяет на слух при появлении стороннего скрежета. После разборки обнаруживается подшипник внутри маховика, а информация о его назначении, маркировке и размерах отсутствует в мануале и на форумах.

Кроме того, у знакомого или соседа по гаражу подобной детали попросту нет, поэтому возникают сомнения, так ли уж необходим этот «расходник» двигателю и коробке КПП. После продолжительных поисков в Интернете и магазинах города возможны несколько вариантов:

расходник выписывается по каталогу, приходит через 7 – 14 дней, производится выпрессовка народными способами и замена подшипника;
снимается маховик, опора качения выбивается с противоположной стороны молотком, пользователь не может найти подшипник, частично реставрирует старый, набивает его смазкой и устанавливает на место;
по советам коллег маховик монтируется без подшипника на свой страх и риск.

Специалисты рекомендуют использовать оригинальную деталь, устанавливать ее в обязательном порядке, если с конвейера авто вышло в данной комплектации.

Два подшипника на примере Форд Транзит выпуска 1987 – 2000

На форумах встречается информация по модернизации узла «подшипник внутри маховика». Например, на Фордах модификации Транзит, еще 87 – 00 годов выпуска, подшипник имелся в данном механизме сцепления/маховика/КПП.

Учитывая пробег этих иномарок, опытные пользователи вытаскивают выработавший ресурс подшипник, а вместо одного расходника устанавливают сразу два, друг за другом, мотивируя это следующими доводами:

при солидном износе проточки первичного вала эффективность дополнительной опоры вращения полностью теряет смысл;
дальний подшипник в данном случае остается не рабочим, служит обычной втулкой;
ближний к первичному валу коробки подшипник является рабочим, немного выступает из плоскости маховика, обеспечивает надежное опирание первичного вала при включении сцепления.

Таким образом, бюджет ремонта увеличивается вдвое, но первичный вал и вся коробка передач служат дольше.

Установка подшипника

Обратная операция запрессовывания подшипника не отнимает таких усилий, которые прилагает мастер, снимая опору качения. Достаточно использовать в качестве оправки головку подходящего размера и молоток. Основными нюансами установки подшипника являются:

посадочное место следует очистить от оставшихся материалов, особенно после извлечения хлебным мякишем или мылом;
смазка должна быть надежно защищена крышкой, если она попадет на сцепление, снизится качество передачи вращения, диск начнет проскальзывать внутри корзины.

Поскольку подшипник впрессован в маховик, сидящий на коленчатом валу, а внутрь него входит вал коробки КПП, необходима соосность вращения указанных сборочных единиц. Иначе расбалансировка первичного вала станет причиной замены всех остальных передач.

Таким образом, если в маховике конкретного двигателя игольчатый подшипник установлен на конвейере, следует обеспечить его техобслуживание и замену оригинальной запчастью или аналогом, допустимым в инструкции по эксплуатации машины.

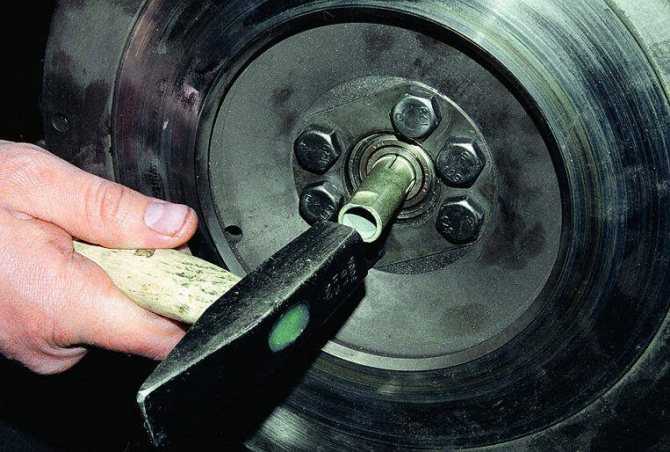

Вытащить подшипник с маховика автомобиля – не такая уж и сложная задача. Это можно осуществить даже с помощью куска хлеба или мыла, о чем подробно будет написано ниже. Что касается классического способа вытаскивания подшипника, то он подразумевает наличие обратного молотка (подробнее об инструменте в отдельном абзаце).

Демонтаж маховика и осмотр подшипника

Для подробного анализа маховика на момент трещин и других неисправностей, рекомендуется его снять. Ниже представлен подробный алгоритм действий.

Внимание. Процесс демонтажа маховика на разных моделях авто может различаться

Все зависит от определенной конструкции.

Вначале нужно подготовить нужные инструменты, в число которых входят: головка на 22, плоская большая отвертка и вороток.
Снимается КПП.
Демонтируется картер сцепления.
Отделяется сцепление, помечается обоюдная экспозиция вала и маховика.
6 болтов, фиксирующих маховик, выворачиваются. В процессе ослабления болтов, нужно зафиксировать маховик монтировкой или отверткой от проворачивания.
Далее снимается опорная шайба с 6-ю отверстиями под болты.

Маховик снимается, внимательно осматривается на наличие трещин и повреждений.

Внимание. Особенно тщательно осматриваются зубья венца маховика

Если на них обнаруживаются дефекты, то придется маховик либо ремонтировать, либо полностью заменить.

Не менее важно осмотреть подшипник, впрессованный в маховик. Как и было написано выше, снимается он либо с помощью обратного молотка, либо хлеба или мыла

Меняется подшипник в том случае, если на нем обнаруживаются следы заеданий, большой люфт и т.д.

Новый подшипник запрессовывается обязательно на одном уровне с нижней стороной края щели маховика.

Научившись самостоятельно снимать подшипник с маховика, уже не нужно каждый раз ездить в сервис. Таким образом, можно неплохо сэкономить на услугах ремонта.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

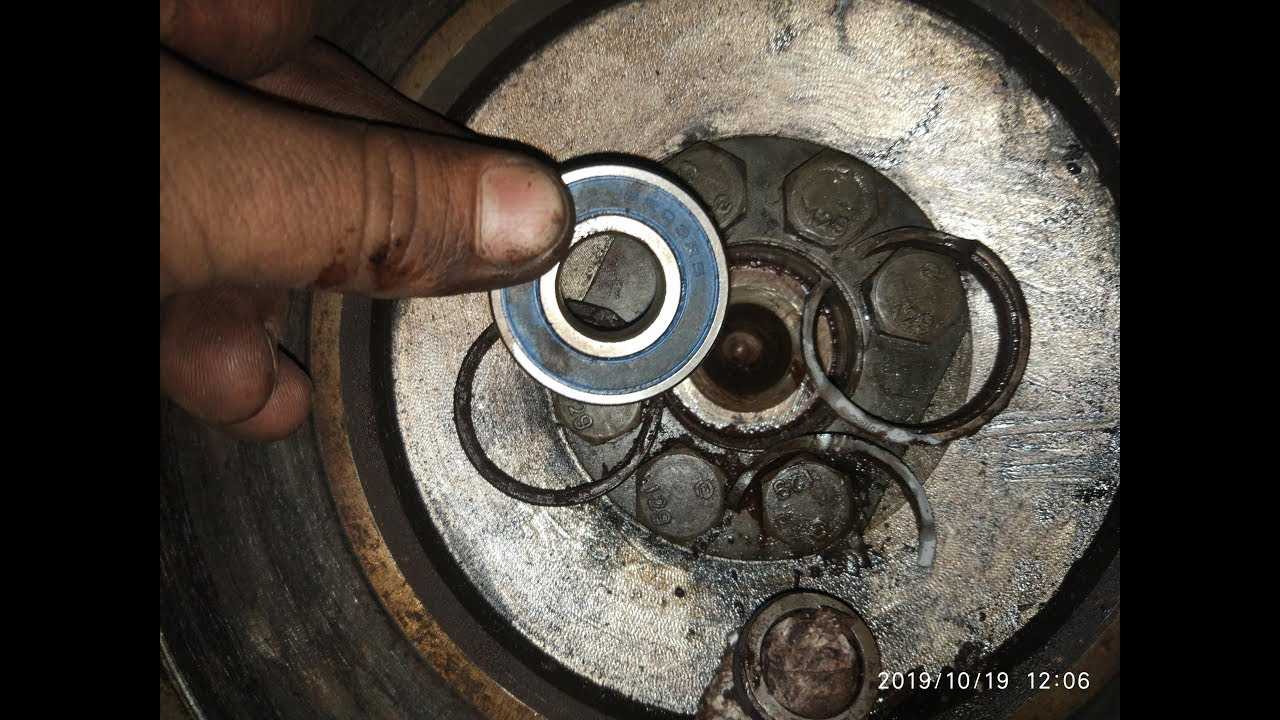

Как вынуть подшипник с помощью мыла или хлеба

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». В большинстве случаев в домашних, гаражных условиях не бывает возможности использовать классическое оборудование или инструменты

Тогда приходится экспериментировать, находить приемлемые варианты

В большинстве случаев в домашних, гаражных условиях не бывает возможности использовать классическое оборудование или инструменты. Тогда приходится экспериментировать, находить приемлемые варианты.

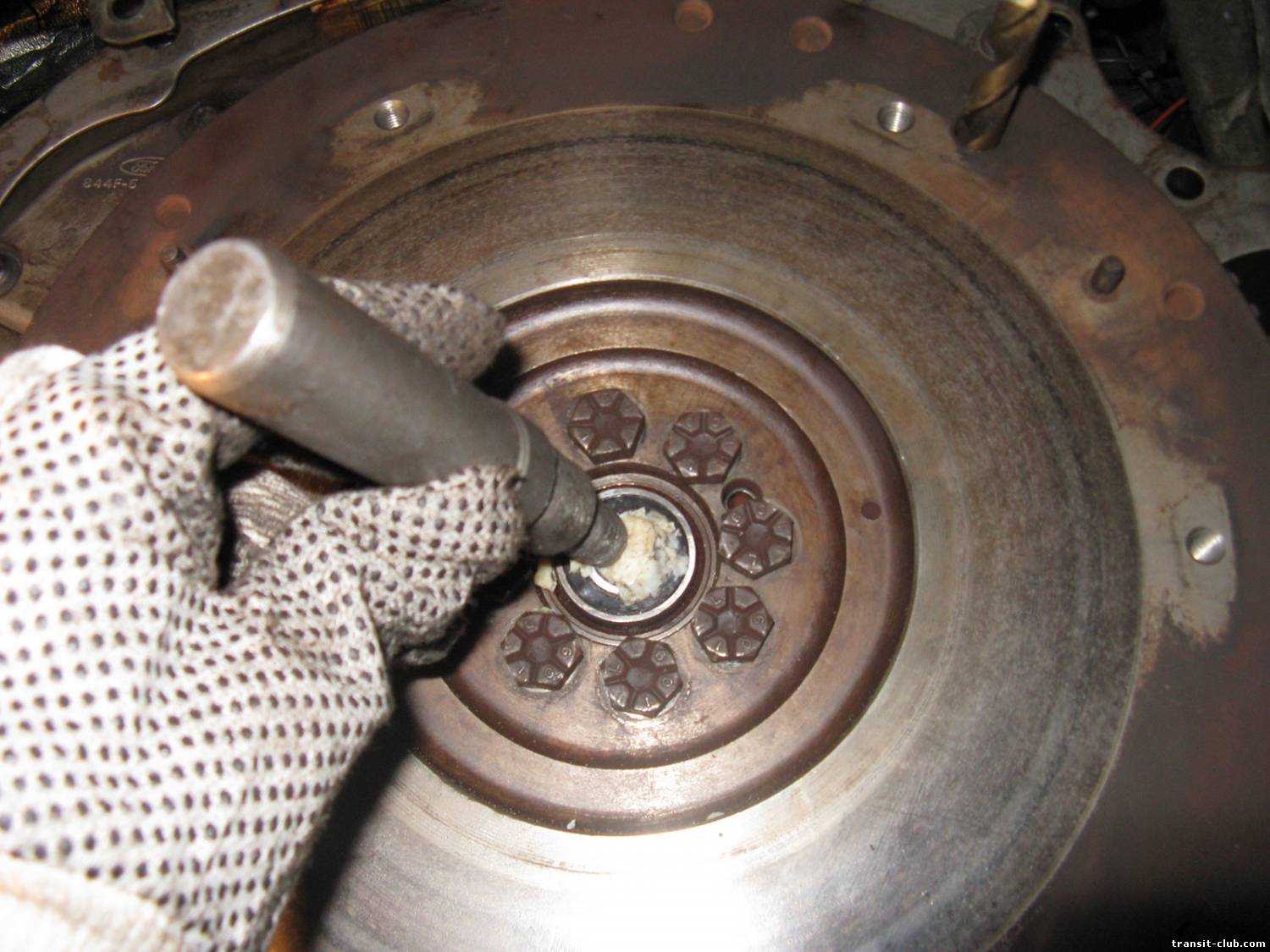

Если под рукой нет обратного молотка, но нужно снять подшипник первичного вала с маховика, можно воспользоваться кусочком мыла.

Оно закладывается в нишу, где установлен бывает подшипник, и утрамбовывается. Делается это так: молотком бьется по трубе, которая в диаметре подходит под направляющую.

Вместо мыла некоторые мастера используют обычный хлеб. Он прочнее пластилина, что положительно сказывается на исходе дела.

Хлеб или мыло, забиваясь в нишу и утрамбовываясь, по закону физики, выводят подшипник оттуда.

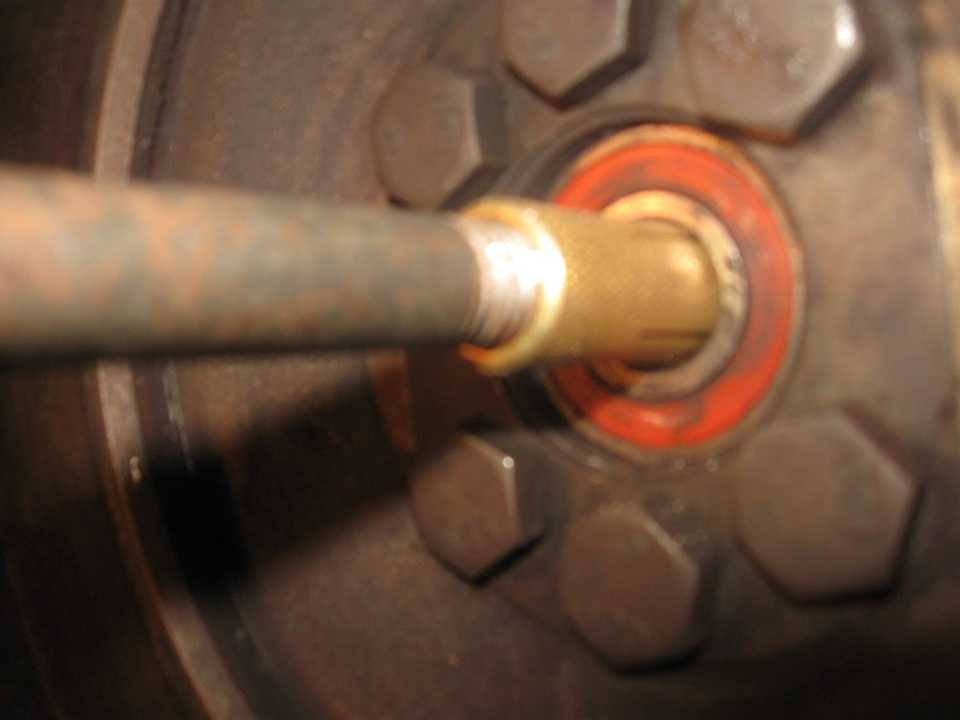

Обратный молоток

Представляет собой профессиональный инструмент, предназначенный для выпрессовки внутренних и внешних подшипников. Демонтировать элементы с помощью этого инструмента получится легко и аккуратно. Современный рынок предлагает различные модели обратных молотков, произведенных разными фирмами.

В таблице ниже приведены самые популярные модели комплектов, съемников и обратных молотков для выпрессования подшипников от фирм Force и Jonnesway.

Фирма/модель	Описание
FORCE 66432

Комплект, состоящий из следующих компонентов: • Ось: 5/8” – 16T X 22-1/2” (16мм – 16T X 57 см) • Внешний съемник 15-80мм (9/16” – 3-1/2”) • Адаптер • Обратный молоток 3-3/4 LB (1.75 кг) • Фиксирующая гайка 5/8” (16 мм) • Крюк.
JONNESWAY AE310012-2

Сменная насадка для выпрессования подшипников, фиксируя их за внутреннюю часть своей разрезной втулкой (цангой).
FORCE 66620

Съёмник внутренних подшипников D=12 мм-38 мм опорный, с обратным молотком 3 пр.
JONNESWAY AE310008

Съемник подшипников с внутренним и наружным захватами: Характеристики: • Размер: малый внутренний захват 15 мм-30 мм • Большой внутренний захват 30 мм-80 мм • Внешний захват 15 мм-80 мм Описание • Закрутить гайку чтобы открыть зажимы и захватить подшипник • Использовать боек чтоб снять подшипник Состоит из: • AE310008-1 Т-образная рукоять (S45С углеродистая сталь) 5/8х18tх425 мм • AE310008-2 Боек (S45С углеродистая сталь) 53 ммх100 мм 1,2 кг • AE310008-3 Гайка • AE310008-4 Центральный винт • AE310008-5 Шайба • AE310008-6 Внутренний захват: 15 мм-30 мм • AE310008-7 Внутренний захват: 30 мм-80 мм • AE310008-8 Внешний захват: 15 мм-80 мм • AE310008-9 Адаптер 31х10 • AE310008-10 Адаптер 18х6,5 • AE310008-11 Тройная головка • AE310008-12 Винт • Упаковка 1 комплект/пластиковый кейс /18/ 19/ 1,8″

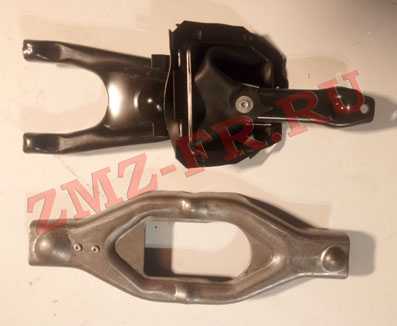

Вилка сцепления газель, волга, патриот

вилки сцепления волга-газель и патриот

Почти всегда водители данных транспортных средств делают одну ошибку. Купив комплект сцепления, считают, что задача уже решена, и забывают о запчастях второго плана, которые надо поменять совместно. Больше всего это касается газелистов. Скажем прямо, если речь идет о фургоне, маршрутке или скорой помощи, вилка сцепления газель находится в «адском режиме эксплуатации», как, впрочем, и весь комплект сцепления. Режим движения старт-стоп и постоянно выжатое сцепление на перекрестках, приводит к тому, что иногда старая вилка сцепления выглядит как коромысло или бумеранг. Даже если она не разваливается, то выгибается точно. Усталость металла от переменных нагрузок еще никто не отменял. Поэтому, вилка сцепления газель, меняется при замене сцепления почти в 100% случаев. На Волгах таких проблем почти не существует, если не было поставлено какое-то супержесткое сцепление. Еще хочу напомнить, что вилка сцепления газель с змз 405 и вилка для Волги с змз 406, это одно и тоже лицо.

А вот у уазоводов есть другая проблема. Это качество заводских частей, которые называются «доделай сам». Если вилка сцепления газель идет покрытая порошковой краской, то вилка для патриота идет из «голой» стали. С чем это связано, я объяснить не могу, наверное, вся краска ушла на «качественную» покраску кузовов. Поэтому, все просто, или покрасить вилку какой ни будь краской «по ржавчине», или отдать «в порошок».

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д. В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

При сборке использовались детали низкого качества.
Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
Производились «рывки» с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления. Среди основных проблем выделяют:

течь главного цилиндра сцепления Газели (ГЦС);
уход тормозной жидкости из бачка ГЦС;
течь рабочего цилиндра сцепления (РЦС);
перепускание манжеты ГЦС;
погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо «рывков», а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Принцип диагностики и правила замены сцепления

Некорректную работу системы сцепления определяют по следующим основным моментам:

в коробке передач слышится шум при движении авто;
передача выключается самопроизвольно;
смена передач вызывает различные посторонние шумы;
переключение передач происходит затруднительно.

В классической конструкции подшипник маховика отсутствовал ввиду незначительного веса элементов сцепления, вынесенных за пределы коробки КПП физически. Затем внутрь маховика стал впрессовываться игольчатый подшипник, назначение которого до сих пор остается загадкой для водителей. Основной сложностью является высокая цена оригинального расходника в сети, и отсутствие подшипника на прилавках магазинов физических.

Как заменить

Замена подшипника коленвала пройдет значительно легче, если вы заранее обзаведетесь самым необходимым инструментом:

набором головок и гаечных ключей, необходимых для снятия КПП и навесного оборудования, мешающего отсоединению коробки передач от блока цилиндров;
центровочной наставкой, которая впоследствии поможет без труда завести первичный вал КПП в шлицевые пазы нажимного диска;
съемник глухих подшипников. В магазинах автозапчастей вы без труда найдете простейший съемник для ВАЗ классических моделей. Стоимость его по правде смешная, учитывая, сколько времени и усилий он может вам сэкономить.

Для того чтобы добраться к ремонтной области, необходимо снять либо отодвинуть на достаточное расстояние коробку передач. Разумеется, демонтажу и последующей установке в обратном к снятию порядке поддаются навесные агрегаты, мешающие снятию КПП. Маховик при замене снимать нет необходимости, а вот корзину сцепления демонтировать придется. Перед снятием корзины не забудьте поставить метку на маховике. Помните, что ведомый диск сцепления устанавливается выпуклой частью к КПП.

Выпрессовка

Замена подшипника коленвала начинается с демонтажа старого изделия, для осуществления чего можно воспользоваться несколькими методами:

использовать съемник – наиболее простой и правильный способ. В большинстве случаев достаточно будет изделия, показанного на фото, так как решение о покупке дорогого универсального специнструмента для одноразовой замены никак нельзя назвать рациональным;
дедовский метод замены с использованием хлебного мякиша или густой пластичной смазки. Вам потребуется наставка, внешний диаметр которой будет немногим меньше внутреннего диаметра подшипника. Суть метода в том, чтобы закладывать хлебный мякиш во внутреннюю полость подшипника, затрамбовывая его наставкой и молотком. Поскольку деваться мякишу будет некуда, он начнет давить на подшипник, выталкивая его из посадочного места;

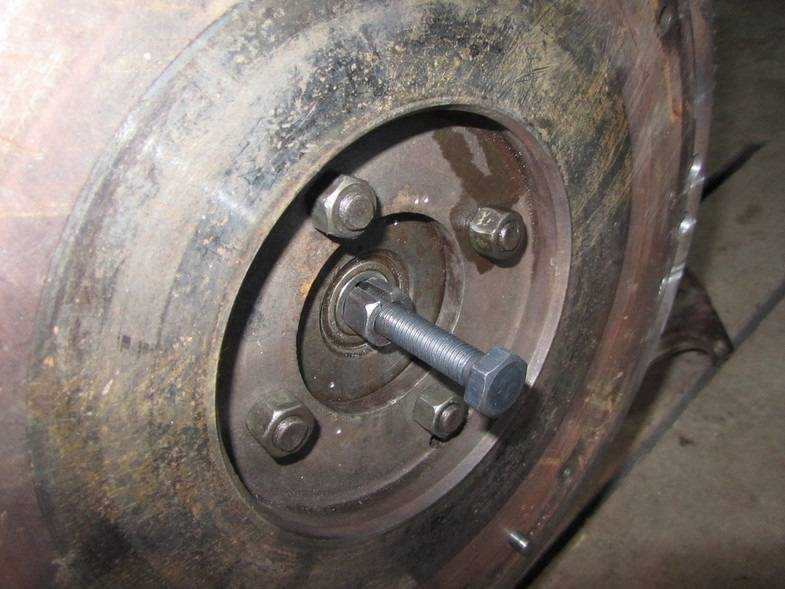

метод с крючком и обратным молотком (если только подшипник не посажен до упора в тыльную стенку). Суть метода в том, чтобы подцепить подшипник за внутреннюю обойму и выдернуть из посадочного места. Принцип работы обратного молотка, а также процесс изготовления инструмента своими руками вы можете посмотреть на видео.

Установка

Перед установкой очистите посадочное место от грязи и слегка смажьте моторным маслом. Запрессовывать новое изделие можно наставкой, внешний диаметр которой будет немногим меньше диаметра внешней обоймы. В качестве наставки можно использовать старый подшипник коленчатого вала. Легкими настукиваниями молотком по всему периметру наставки запрессуйте подшипник коленвала в посадочное место. Еще на стадии разборки запомните, насколько глубоко был утоплен старый подшипник коленчатого вала. Ни в коем случае не забивайте деталь, прилагая усилие к внутренней обойме. Замена подшипника коленвала, подробное перечисление элементов, которые придется демонтировать, можно найти в руководстве по ремонту и эксплуатации к вашей модели авто.

https://youtube.com/watch?v=Z2qFRDyGX-c

Предупредить выход авто из строя позволяет замена рабочего или главного цилиндра сцепления на Газели, а также других деталей

Важно своевременно проводить диагностику и ремонт транспортного средства, заменять при необходимости комплект сцепления и прочих узлов. В дальнейшем это позволит избежать поломок на трассе и ДТП

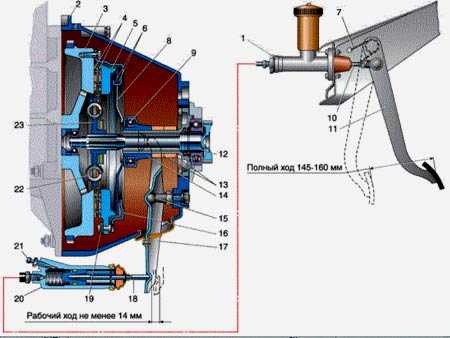

Схема устройства сцепления на Газели

Подшипник маховика: признаки неисправности

Подшипники в автомобильных системах – элементы обязательные. С ними знаком каждый владелец машины, привыкший самостоятельно ремонтировать некоторые узлы и системы. Установлены подшипники бывают практически на каждом валу, принимая на себя огромные нагрузки.

Признаки неисправности подшипника маховика те же, что и у других аналогичных элементов. Однако в данном случае проблема усугубляется тем, что на этот подшипник возлагается чересчур много задач, в некоторых случаях он играет роль сальника и берет на себя значительные нагрузки. В результате этого – быстро может выходить из строя.

Использоваться могут подшипники разного типа, но сегодня наиболее распространены роликовые.

Рассмотрим самые популярные признаки неисправности подшипника:

слышен вой при поломке, когда водителем ТС отпускается педаль сцепления;
свист при движении на определенной скорости при разных оборотах;
стук, когда подшипник уже частично или полностью разрушился внутри;
отказ работы сцепления.

Помимо этих, так сказать, основных симптомов, принято обращать внимание, и на дополнительные признаки:

из-под автомобиля течет масло (пропускает сальник).

Интересный момент, который должен знать каждый автомобилист. Масло, вытекаемое по вине сальника, попадает на материал диска сцепления. Он в таких условиях не может нормально схватывать, уменьшается трение, в результате чего сцепление будет постоянно пробуксовывать, автомашина не сможет каждый раз нормально разгоняться. Это явление усугубляется биением коленвала.

переключение скоростей осуществляется со странностями: нехарактерными звуками, напоминающими «подрыкивание».

Любой подшипник нуждается в хорошей и регулярной смазке. При ее отсутствии подшипник работает на сухую, чего нельзя допустить.

Деталь находится под регулярным напряжением. На подшипник отрицательно влияет разность температурных режимов, автоматико-механические воздействия. Крайне рекомендуется, чтобы подшипник был в идеальном состоянии, чтобы выполнять свои функции на ура.

Кроме подшипника, в некоторых случаях используется и сальник. Это уплотнитель, который страдает в первую очередь при неисправностях подшипника. Как только возникают проблемы с деталью, она формирует колебания, тем самым, задевая манжету. Последняя в результате этого повреждается, часть смазки выводится под давлением наружу.

При неисправном подшипнике страдает также коленвал. Деталь ничего не регулирует, она сильно вибрирует и функционирует прерывисто. Маховик при поврежденном подшипнике более не балансир, вся система требует незамедлительного ремонта.

Нагрузка падает также на первичный вал КПП. Этот узел, как известно, очень чувствителен к механическим перегрузкам. Если по вине неисправного подшипника «достанется» первичному валу, вся коробка автомобиля подвергается опасности.
