Форд фокус не работает прикуриватель

Замена предохранителей: описание процесса

Процесс замены предохранителей на Ford Focus 3 – далеко не самая сложная операция. Минимальный набор инструментов и несколько часов свободного времени – вот все, что вам потребуется. Главным образом рабочие предохранители находятся под капотом и в салоне автомобиля. Чтобы понять, какой предохранитель и за что отвечает, следует ознакомиться со схемой.

Совет! В блоке расположены специальные щипцы, при помощи которых можно осторожно достать сгоревший предохранитель для осмотра или замены. Сам процесс замены не очень сложный

Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже:

Сам процесс замены не очень сложный. Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже:

Снять клеммы с аккумулятора

Важно всегда помнить, что осмотр схемы и замена деталей должна проводиться при отключенной аккумуляторной батареи.
Теперь постарайтесь подумать, что именно из внутренней электрики у вас не работает. Это подскажет, где именно искать сгоревший предохранитель.
Далее перейдите непосредственно к работе с блоком

Снимите крышку и, руководствуясь схемой расположения ПП, найдите нужный элемент. Пинцетом выньте его и оцените на исправность. Если заметно, что ПП сгорел, замените его на новый. В конце процедуры замены не забудьте подключить аккумулятор.

Проблемы с аккумуляторной батареей

Одной из основных причин, по которым может не работать прикуриватель на Ford Focus 3 универсал, является проблема с аккумуляторной батареей. Ниже приведены некоторые распространенные проблемы и способы их исправления:

1. Аккумулятор разряжен

Если прикуриватель не работает, первым делом следует проверить состояние аккумулятора. Разряженный аккумулятор может быть причиной, по которой он не может обеспечить достаточное напряжение для работы прикуривателя. Для проверки можно воспользоваться автомобильным прибором для зарядки аккумулятора.

2. Коррозия на клеммах аккумулятора

Если аккумуляторной батарее много лет, на клеммах может образоваться коррозия. Коррозия может привести к плохому контакту и неспособности аккумулятора передать достаточное напряжение прикуривателю. Необходимо очистить клеммы от коррозии, используя щетку и специальные растворы, предназначенные для этой цели.

3. Повреждение проводов

Если аккумулятор и его клеммы в хорошем состоянии, проверьте провода, соединяющие аккумулятор с прикуривателем. Поврежденные провода или обрывы могут привести к неработоспособности прикуривателя. При необходимости замените поврежденные провода.

4. Проблемы с предохранителем

Если аккумулятор и провода находятся в рабочем состоянии, обратите внимание на предохранитель, отвечающий за питание прикуривателя. Проверьте его целостность и замените, если необходимо

5. Неправильная работа генератора

Если автомобильная батарея не заряжается достаточно или генератор не функционирует должным образом, это может быть причиной проблемы с прикуривателем. В случае, если у вас нет необходимого опыта и инструментов, обратитесь к специалисту для диагностики и ремонта генератора.

6. Неполадки в электрической системе автомобиля

Если все вышеперечисленные проблемы были исключены, возможно, в автомобиле есть неполадки в электрической системе, которые влияют на работу прикуривателя. В этом случае, рекомендуется обратиться к специалистам для диагностики и устранения неисправностей.

Важно помнить, что работа с автомобильной электрической системой может быть опасной, и если вы не уверены в своих навыках, лучше обратиться к специалистам

Как снять прикуриватель

Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:

1. Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
2. Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
3. Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.

Ремонт своими руками

Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.

Схема подключения

При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:

1. Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
2. Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
3. Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.

ford focus 3 подключение видеорегистратора(антирадара) через датчик дождя

ford focus 3 подключение видеорегистратора(антирадара) через датчик дождя

На мой взгляд прикуриватель в Ford focus 3 расположен крайне неудобно и подключать к нему видеорегистратор, антирадар или навигатор просто нереально.

Так сложилось что ездить без навигатора мне просто не комфортно,  т.к. я считаю что на наших дорогах это просто необходимая вещь. Итак, есть проблема будем ее решать. После небольших поисков в интернете нашел несколько вариантов. Основные идеи это подключение к плафону и подключение к датчику дождя. Второй вариант подходит только тем у кого соответственно есть датчик дождя. К счастью у меня таковой имелся и делать я решил через датчик дождя. Этот вариант хорош тем что нет необходимости врезаться в проводку т.к. вы просто ставите промежуточный тройник. Таким образом, в случаи поездки официальному дилеру ford все легко и бесследно снимается.

На датчики дождя 12В появляются с момента снятия с сигнализации и пропадают через 30 минут после постановки на охрану.

И так снимаем защитный кожух с датчика дождя. Снимается он легко, просто аккуратно тянем его на себя. Кожух состоит из 2 половинок, которые защелкиваются в центре. Фот что мы получим после снятия кожуха.

слева на фото, мы видем нужный нам датчик дождяВот так выглядит родной разъем

Найти такие же разъемы не удалось, зато нашлись совместимые разъемыРазъем «мама»: BLS-3

Разъем «папа»: PLS-3 (если нет по 3, можно и больше например pls-40)

для работы нам понадобятся:1. Паяльник2. Желательно мультиметр (3. провод 2х0.54. Предохранитель на 1А и гнездо для него5. BLS, PLS разъемы6. Термоусадканам нужно собрать вот такую схему

Если не хотите паять и разбираться, где плюс где минус, можно просто купить готовый провод . >>>>

если у вас устройство работает от 12В то вам нужно просто припаять разъем для соединения с устройством. Если же устройство работает от USB, то у вас 5В и вам нужна плата понижения. Проще всего во втором случаи взять USB прикуриватель, разобрать его и взять плату из него, что я собственно и сделал. Вот, что у меня получилось.

Плату нужно заизолировать изолентой или термоусадкой. Не того не того у меня под рукой не было поэтому я просто обрезал корпус прикуривателя и засунул плату в него. Получил вот такую штуку.

подключаем и проверяем что все работает.

Все прекрасно встало на место

Если пишет низкий заряд, то похоже вы перепутали левый и правый провод

Как отключить прикуриватель

Постоянно работающее устройство может спровоцировать поломку элементов бортовой сети. Для устранения этой проблемы рекомендуется найти способы отключения. Чтобы устройство прекращало работу после поворота ключа в замке зажигания, в схему вводят дополнительное реле. Так прикуриватель не будет питаться при выключенном двигателе. Полностью отсоединить отключаемое устройство от бортовой сети можно, удалив провода. Однако его невозможно будет использовать по назначению даже после запуска двигателя.

Неделю назад ранним утром, как обычно, я поехал на работу. Сел в машину, завел, вставил питание видеорегистратора Каркам Q2 в прикуриватель. Регистратор настроен так, чтобы миниатюрный экран на нем всегда был включен. Можно выставить, что он будет отключатся, а запись все равно будет идти. Доверять такой технике нельзя и поэтому я выставил именно такие настройки. Но этим утром дисплей видеорегистратора не загорелся, сам он не включился и светодиод на блоке питания тоже не горел. Попробовал все автомобильные зарядки в машине — не работают. Вывод — сгорел прикуриватель.

В видеорегистраторе Каркам Q2 есть аккумулятор, который не позволит в такой ситуации остаться без видеозаписи. Т.к. стало ясно, что прикуриватель не работает, то я включил запись от внутреннего источника питания и отправился на работу.

Поехал вечером в сервис. Выявили сгоревший предохранитель, заменили его, прикуриватель ожил. Мастер сказал, что в последнее время очень много обращений по сгоревшим предохранителям, как раз из-за подключения видеорегистраторов. Может совпадение, а может нет. Все равно без регистратора никак нельзя.

Самое печальное в этой истории, что через 3 дня прикуриватель снова перестал работать. В этот раз я в сервис не поехал, а в автомагазине купил предохранитель, достал инструкцию по эксплуатации и полез сам его менять. Далее я расскажу, как это было…

Как поменять предохранитель в Форд Фокус 2

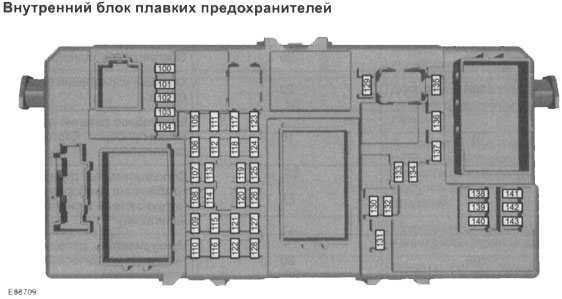

Внутренний блок плавких предохранителей находится под ящиком для перчаток, т.е. бардачком. Сам блок предохранителей держится на двух крепежных болтах, которые спокойно откручиваются руками.

Получаем доступ до блока предохранителей. Двигатель и зажигание должны быть выключены!

По схеме расположения определяем нужный предохранитель и вынимаем его. Предохранитель сидит достаточно жестко, поэтому достать его пальцами сложно. Можно вытянуть его за пластиковый корпус плоскогубцами (пассатижами).

За прикуриватель отвечает предохранитель на 20А, который находится в гнезде 109.

Если предохранитель сгоревший, то это сразу будет заметно по перегоревшей нити внутри. Меняем предохранитель на новый, просто его втыкая в то же гнездо.

Осталось закрутить крепежные болты блока предохранителей и проверить работоспособность.

Дополнение

Список всех предохранителей во внутреннем блоке Форд Фокус 2 рестайл

Нашли опечатку в тексте? Пожалуйста, выделите ее и нажмите Ctrl+Enter! Спасибо!

Хотите поблагодарить автора за эту заметку? Вы можете это сделать!

03 Окт 2011 в 23:40

на «Не работает прикуриватель в Фокусе или как поменять предохранитель»

Вы можете подписаться на RSS-ленту комментариев или оставить

Подобное проделывал со своим Golf V, только вместе со сменой предохранителей пришлось еще менять лампочку подсветки в прикуривателе, не обошлось без двухкомпонентного клея, герметика, и часика работы.

Дмитрий: кстати, надо проверить подсветку прикуривателя. Может после второго сгорания предохранителя и лампочка погорела.

did5

Точно, у меня так и было, лампочка перегорела.

Короткое замыкание прикуривателя Ford Focus 3

Replacing the interior lamp. Форд Фокус 3. Форд фокус 3 замена лампочки стоп сигнала. Отжимаем еще один фиксатор и вынимаем полностью плафон внутреннего освещения Отсоединяем провода от плафона и идем домой к паяльнику. Пайка К плафону приходит постоянный плюс и два минуса. Все предохранители в норме!

Но прикуриватель как не работал так и не на форд фокус 3? По середине минус -который замыкает цепь только при открытии дверей, для питания видеорегистратора не подходит.

Ford focus. Как снять корпус воздушного фильтра форд фокус. А второй, который на картинке сверху, постоянный, его и будем использовать. Читайте так же Пришлось взять шуруповерт с маленьким сверлом и просверлить два отверстия для минуса и плюса. Вставил провода в новые отверстия, скрутил, припаял для надежности. Обязательно соблюдаем полярность, минус к минусу, плюс к плюсу. Получилось так: Оставил про запас см под обшивкой свободного хода кабеля, чтобы провод можно было вытягивать и убирать обратно не разбирая плафон.

Спрятал модернизированный автомобильный адаптер между крышей и обшивкой, соединил адаптер с кабелем и установил плафон на место. В результате получилось вот так: Выключение питания видеорегистратора Меня долго мучал вопрос про отключение питания, так как адаптер припаян к плате плафона и его нельзя просто отсоединить.

А очень не хочется, чтобы модернизированный блок питания видеорегистратора постоянно разобрать прикуриватель форд фокус 3 включен. Я даже продумывал вариант припаять к этой схеме выключатель, вывести его под стекло, чтобы размыкать цепь. Решение оказалось очень простым. Оказывается, вся электропроводка Форд Фокус 2 разобрать прикуриватель форд фокус 3 через 30 минут после постановки на разобрать прикуриватель форд фокус 3 сигнализацию.

Главная — запчасти ford focus 2 и ford focus 3 — опора подушка двигателя опоры подушки двигателя форд фокус 2 и форд фокус 3. Шикарный вариант для тех, кто не снимает видеорегистратор. Приехал, вышел из машины, поставил на сигналку и через 30 минут видеорегистратор сам отключится.

Утром подошел к фокусу, снял с охраны и видеорегистратор сразу начал запись. Заключение Результат стоит потраченного времени. Даже с эстетической точки зрения стало намного. Нет разобрать прикуриватель форд фокус 3 провода по середине лобового стекла, прикуриватель свободный и не нагружен. С помощью проводка, иголки и лампочки выясняем, что нет питания на одном из проводов к колодке предохранителей в салоне на которой, кстати, все неработающие агрегаты подвешены.

Базовый двигатель был 1. Был и еще один мотор объемом 1. Третий двигатель был двухлитровый атмосферный ста пятидесяти сильный мотор.

И на рейтинговой версии был новый двигатель 1. Коробок передач было две — это механическая 5-ступенчатая и роботизированная 6-ступенчатая трансмиссия. Замена предохранителя прикуривателя Форд Фокус 3 Прикуриватель в автомобиле является не отменной вещью.

Chipizdrik писал(а): я снимал, но у меня кольцо подсветки было сломанное. По идеи его надо просто на себя тянуть

Я вчера смотрел в салоне новый, купил новый стакан куда вставляется сам прикуриватель но кольца оранжевого не было был зелёный , есть у кольца защёлки их надо отжимать отвёрткой я вчера пробовал не получилось сегодня будет дубль два , вообще гемор . просто вытащить не получится если только сломать ту часть куда лампочка подсветки вставляется.

блин поробуй через снятие кожи с ручки кпп, и там дальше , я как то проклодывал к прикуривателю провода от телека , разбирал ( воттолько не помню там как зад прикуривателя виден или нет ( но рукми сзади шарил точно)

Коля Федя Мачо КОЛЯ спустя 10 лет

Как добраться я знаю , снимается боковая панель у пассажирского сиденья крепится она на одном саморезе , а вытащить стакан прикуривателя из пластмассового кольца это почти невозможно отогнуть защёлки просто никак они отлиты на кольце в самых толстых местах .

Это устройство уже давно плотно вошло в обиход практически каждого водителя. Даже некурящие владельцы используют прикуриватель. В гнездо подключаются различные приборы. Среди самых распространенных:

• видеорегистратор для фиксации движения;
• зарядное устройство для телефона, ноутбука или планшета;
• компрессор, накачивающий шины;
• вентилятор, а также масса прочих девайсов.

О том, как снять прикуриватель своими руками с модели Форд Фокус 2, а затем провести ремонт устройства, рассказано в статье. Прибор может выйти из строя из-за возраста, интенсивной или неправильной эксплуатации, что чревато массой неудобств.

Как Снять Прикуриватель На Форд Фокус 2 – Автоновости и советы по ремонту автомобиля

Был. Решил сам поменять ремень грм,но не тут то было,не все так просто как на рено симбол. Как правильно снять аккумулятор с форд фокус, шевроле круз на сайте акб-даром.

И, естественно, если питающее всё это добро устройство сломается, это доставит определённые проблемы — к примеру, севший телефон может здорово осложнить жизнь автомобилиста. Водители нередко включают и заряжают в машине различные китайские подделки с неведомыми параметрами сети, логично, снятие прикуривателя форд фокус 2 в автомобилях нередко перегорает предохранитель прикуривателя, потому каждому автолюбителю понадобится информация о его подмене.

Где находится предохранитель прикуривателя Предохранители защищают электрику автомобиля от маленьких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. Как заменить опорный подшипник на форд фокус 2? Как снятие прикуривателя форд фокус 2 педаль сцепления ford снять руль форд ремонт пыльника на гранате форд connect.

Выход из строя датчика скорости на форд фокус 1 — одна из наиболее распространенных поломок, которые случаются с этим автомобилем. В подавляющем большинстве автомобилей размещены в 2-ух либо более блоках — снятие прикуривателя форд фокус 2 под капотом, 2-ой в салоне авто в районе фронтальной панели, очень нередко под бардачком. Предохранитель прикуривателя обычно, находится в салонном блоке.

Задняя подвеска на форд фокус. Оплата по сети, при заказе с доставкой транспортной компанией либо курьером. Доставка Способ доставки Заказ отчаливает бандеролью 1-го класса наложенным платежом Почтой Рф, Выключаем замок зажигания, открываем капот и снятие прикуривателя форд фокус 2 минус с батареи аккумуляторной. Не знакомых пассажира бывают маленькая заглушка. Выкручиваем шуруп, дальше можем рукою добраться до прикуривателя с оборотной стороны.

Подгибаем стопор снутри железного тоннеля, а в окончании вытаскиваем его аккуратненько, не используя грубую силу. Отсоединяем штекер питания.

Как снять прикуриватель на форд фокус 2

Вынимаем кольцо подсветки. Конечно 2-ой метод. Весь блок пепельницы снимается тривиально после демонтажа накладки рычага переключения, под локотником.

Подробная аннотация по подмене прикуривателя на примере переделанного Форд Фокус 4 представлена в видео. Время от времени смена не. В неких ситуациях есть вариант провести ремонт без помощи.

Снутри самого прикуривателя Форд Фокус находится маленькая пластинка из слюды. Это полупроводник, который нередко ломается. Его нужно извлечь. После чего стоит собрать устройство, и дальше проверить исправность. Нередко требуется просто снятие прикуривателя форд фокус 2 окислившиеся контакты либо припаять отпавшие провода. Предохранитель прикуривателя в Форд Фокус 2.

Где находится предохранитель прикуривателя на Форд Фокус 2

Наиболее частой поломкой является перегорание защитного элемента. Происходит это из-за превышения силы тока в цепи при подключении одного или нескольких мощных приборов в разъем прикуривателя. После поломки потребуется менять предохранитель. Для этого необходимо добраться до монтажного блока Форд Фокус.

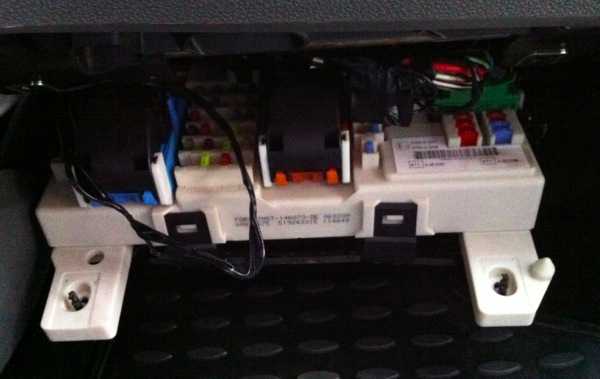

Снимаем декоративную полочку под перчаточным ящиком, потянув ее вниз.
Прокручиваем два фиксатора, крепящие монтажный блок, по часовой стрелке.

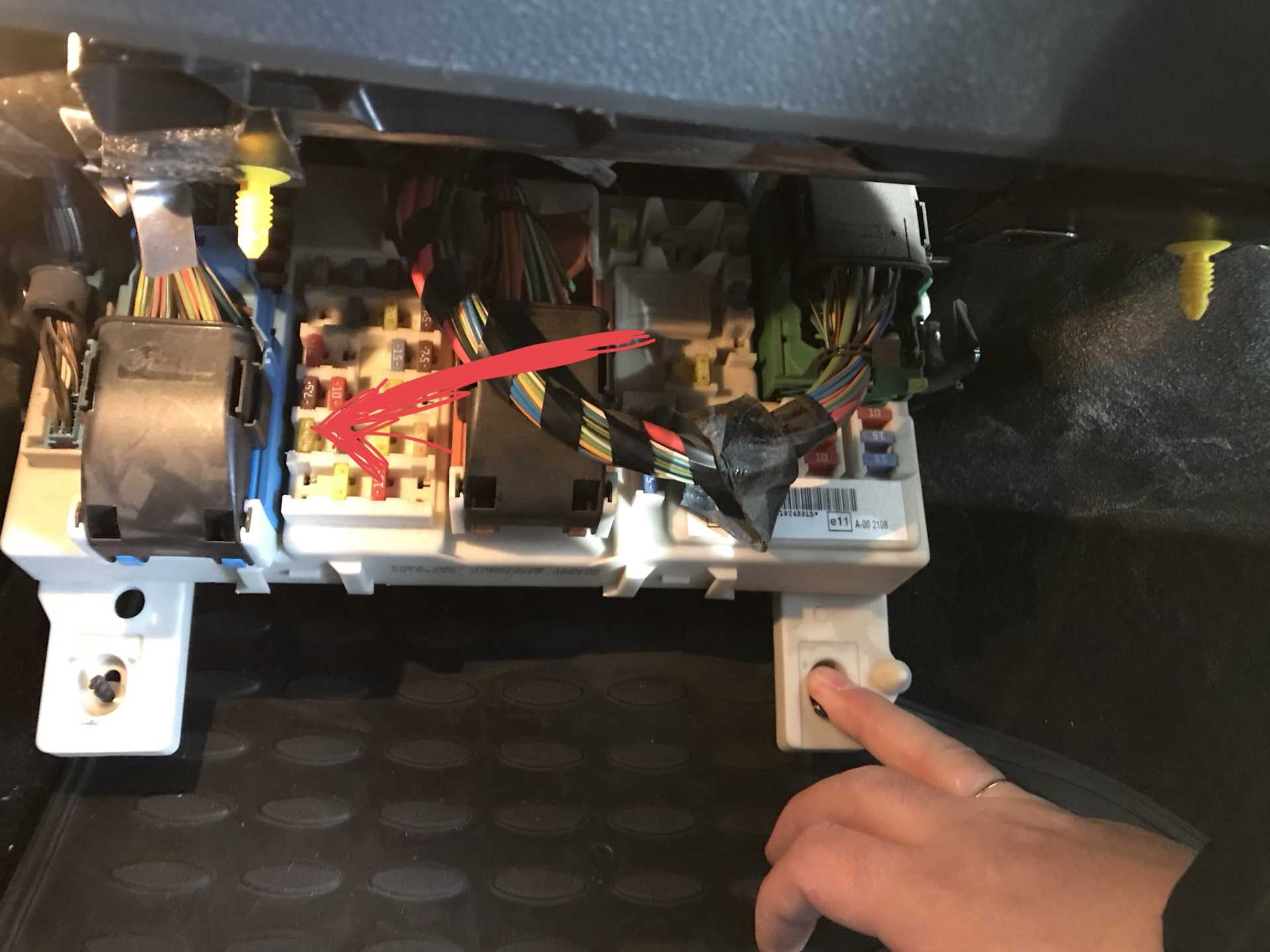

Выдвигаем ящик на себя. Внутри находится нужный нам предохранитель прикуривателя, различные реле, а также пинцет, которым удобно вытаскивать детали.

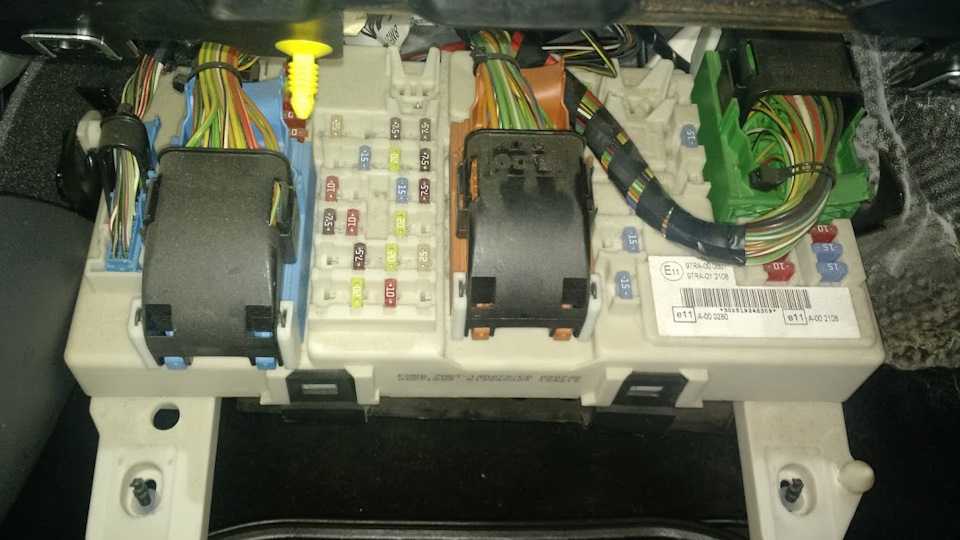

Внутри отыскиваем нужный нам элемент. Необходимо помнить, что предохранитель прикуривателя на дорестайлинговом Ford Focus имеет 109 номер (см. фото)

После рестайлинга обращаем внимание на номер 39. Допускается установка только предохранителя, выдерживающего силу тока 20 Ампер.
Сборка осуществляется по порядку, обратному демонтажу.

Форд Фокус 3 предохранитель прикуривателя

Задумка производителей Форд Фокус 3 была этакая универсальная машина мира. Выпуская новую модель, Фокус бросал вызов гольф классу, и нужно признать у них это получилось. Первый Фокус появился в России в конце 90 х годов, и спустя одиннадцать лет, он стал самой продаваемой иномаркой в нашей стране.

Производят Форд в городе Всеволожске, и производят их в огромном количестве. Фокус 3 — это первый Фокус из трех, который производится одинаково в разных странах без каких-либо изменений. Как мы знаем, и первый Фокус, и второй отличается от того, что продают в России и в Америке. Это были разные автомобили, они отличались внешне, и отличия были в комплектациях. Только Фокус 3 везде абсолютно одинаковый, что внешне, что внутренне. Комплектовался третий фокус различными моторами. Базовый двигатель был 1.6 мощностью 105 лошадиных сил. Был и еще один мотор объемом 1.6, но его мощность уже была 125 лошадиных сил. Третий двигатель был двухлитровый атмосферный ста пятидесяти сильный мотор. И на рейтинговой версии был новый двигатель 1.5 EcoBoost мощностью 150 лошадиных сил. К сожалению, проблемы стука холодного двигателя 1.6 на Форд Фокус 2 перешли по наследству и третьему Фокусу. Коробок передач было две — это механическая 5-ступенчатая и роботизированная 6-ступенчатая трансмиссия.

Обрыв проводки прикуривателя

Одной из причин, почему может не работать прикуриватель в автомобиле Ford Focus 3 универсал, является обрыв проводки. Это может произойти по разным причинам:

• Повреждение проводов прикуривателя.
• Плохой контакт подключения проводов прикуривателя.
• Коррозия на контактах проводов.

Если при попытке подключить прикуриватель вы не слышите щелчка и не видите искры, то, скорее всего, причина кроется в обрыве проводки.

Для исправления обрыва проводки прикуривателя необходимо:

1. Определить место обрыва проводки. Для этого можно визуально осмотреть провода, проверить их на наличие повреждений, трещин или потертости.
2. Устранить повреждение проводов. Если обнаружено повреждение проводов, необходимо заменить поврежденный участок проводки или весь провод при необходимости.
3. Проверить контакты подключения. Плохой контакт может быть причиной неработающего прикуривателя. Проверьте состояние контактов, убедитесь, что они не окислены и хорошо контактируют.
4. Очистить контакты от коррозии. Если контакты проводки прикуривателя окислены, необходимо очистить их от коррозии с помощью антикоррозийного средства.
5. Проверить работу прикуривателя. После всех мероприятий по восстановлению проводки прикуривателя необходимо проверить его работу. Подключите прикуриватель к источнику питания и убедитесь, что он работает исправно.

Если после профилактических мероприятий прикуриватель все равно не работает, необходимо обратиться к специалисту для более тщательной диагностики и ремонта.

Запомните: регулярная проверка и уход за проводкой прикуривателя поможет предотвратить возможные поломки и обеспечить безопасность использования автомобиля.

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций. Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями

Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть. Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Не работает прикуриватель на Форд Фокус 2

Многие водители легковых автомобилей Форд Фокус 2 (Ford Focus 2), используют гнездо прикуривателя не по его прямому назначению, а в качестве розетки, для обеспечения 12-ти вольтовым питанием, различных дополнительных устройств, начиная от видео регистраторов и заканчивая более мощными потребителями тока, автомобильными пылесосами и компрессорами для накачки шин.

Использование гнезда прикуривателя не по назначению, часто приводит к самой распространенной неисправности, заключающейся в перегорании предохранителя F109 (20А, цвет жёлтый), защищающего данную электрическую цепь. Происходит это, в основном, по двум причинам, либо в гнезде прикуривателя произошло короткое замыкание, либо дополнительному устройству, подсоединённому к гнезду прикуривателя, требуется для его работы ток, больше того, на который рассчитан данный предохранитель.

Короткие замыкания в гнезде прикуривателя происходят из-за того, что многие водители не знают о том, что размеры (диаметр и глубина) гнезда прикуривателя не регламентируются стандартами. А это значит, что и штекера дополнительных устройств будут отличаться по диаметру и длине. Поэтому, перед приобретением дополнительного устройства, необходимо убедиться, что его штекер точно соответствует гнезду прикуривателя автомобиля Форд Фокус 2, а если он будет чуть меньшего диаметра, то короткого замыкания явно не избежать.

При приобретении компрессора для накачки шин и автомобильного пылесоса, обязательно посмотрите техническую характеристику этого изделия. Вас должен заинтересовать пункт о максимальном (MAX) потреблении тока. Если величина тока будет больше 20А, то приобретать его не надо, так как при его включении в работу предохранитель F109 будет перегорать.

Для замены перегоревшего предохранителя F109, придётся сесть на переднее пассажирское сиденье и снять защитную полку, находящуюся ниже бардачка. Затем, повернуть две защёлки, фиксирующие монтажный блок. После чего, легонько потянуть монтажный блок вниз. Найти место расположения предохранителя F109 (второй снизу в левом ряду) Вам поможет инструкция по эксплуатации автомобиля Форд Фокус 2, где есть схема их расположения. Вытащить этот предохранитель из гнезда рукой вряд ли удастся, поэтому лучше воспользоваться пассатижами или круглогубцами.

Замена ПП в салоне авто

Блок предохранителей, который расположен в салоне автомобиля, является своего рода ахиллесовой пятой Ford Focus 3. Если вы считаете, что ваша коробка с ПП внутри салона вышла из строя, то самое время провести диагностику. Для этого следуйте инструкции, изложенной ниже:

1. Откройте капот автомобиля и отключите аккумулятор от питания. Примечательно, что для замены или осмотра предохранителей из любой секции нужно снимать клеммы аккумулятора.
2. Под вещевым ящиком внутри авто находится сам блок. Добраться до него непросто, поскольку он находится аккурат под вещевым ящиком (в народе – бардачком).
3. Корпус блока предусмотрительно закреплен двумя зажимами. Чтобы снять их, необходимо потянуть их вниз одновременно. После того как крепежи сняты, можно убрать пластиковую крышку.
4. Прямиком за крышкой расположены предохранители. Следуя схеме их расположения, последовательно снимите каждый и проведите осмотр. Сгоревшие или неисправные непременно замените.
5. Воспользуйтесь специальными щипцами, которые там находятся, чтобы достать все предохранители. После снятия всех элементов вы увидите жгут кабелей. Его необходимо аккуратно отключить от устройства.
6. Впереди еще два крепления, после чего можно полностью снять блок с ПП. На этом подготовительные шаги выполнены. Можно приступить к установке нового блока предохранителей. Обязательно проследите, чтобы все жгуты, отсоединенные ранее, встали на новое место.
7. После подключения, проверьте работоспособность, запустив поочередно прикуриватель, ближний и дальний свет фар, свет в авто и другие. Если все работает исправно и не воняет проводкой, то можно закрыть крышку.

Схема предохранителей Форд Фокус 3 поможет не запутаться и проверить нужные ПП. Автомобиль – это многофункциональная система, которая используется десятки предохранителей. При ремонте внимательно изучайте расположение деталей, а также их номинал. Средняя мощность прикуривателя, к примеру, составляет 20А. Это говорит о том, что под замену нужно подобрать запчасть с точно таким же показателем напряжения.

Совет! Если сомневаетесь, что справитесь с электрикой в первый раз, попросите помочь более опытного товарища. Уверяем вас, что второй раз замена предохранителей покажется вам простой задачей.

Дополнительный прикуриватель в багажник Ford Focus 2

Многие водители устанавливают внутри авто вторую розетку. Это увеличит количество потенциально подключаемых приборов. Но надо помнить о том, что электрическая система будет испытывать большие нагрузки и может сработать предохранитель

Поэтому важно правильно соединить все провода

Необходимо подключить новый разъем через предохранитель, чтобы избежать расплавления проводов. Потребуется вырезать отдельную дырку в салоне или багажнике. Альтернатива такому методу – покупка разветвителя, подключаемого в стандартное гнездо. Ниже представлена инструкция по установке прикуривателя по примеру Форд Фокус 2 рестайлинг.

1. Находим внутри багажника или по салону подходящее место.
2. Выпиливаем отверстие необходимых размеров.
3. Протягиваем провода, проведя их через предохранитель.
4. Спаиваем их вместе, согласно схеме подключения.
5. Производим сборку устройства.
