Как снять педаль сцепления мазда 6 gh

Проверка и регулировка гидравлической системы

1. Проверьте уровень гидравлической жидкости в расширительном бачке. Для этого откройте капот и найдите бачок, который обычно расположен рядом с тормозным бачком. Если уровень жидкости находится ниже рекомендуемого, добавьте новую гидравлическую жидкость, следуя рекомендациям производителя.

2. Проверьте состояние гидравлических шлангов и соединений

Обратите внимание на присутствие трещин, износа или утечек. В случае обнаружения повреждений, замените дефектные детали

3. Проверьте работу сцепления при пуске двигателя и переключении передач. Убедитесь, что сцепление срабатывает плавно и без заеданий. Если вы замечаете трудности или необычные звуки при работе сцепления, возможно, требуется регулировка или замена деталей.

4. Проведите регулировку сцепления, если необходимо. Для этого вам понадобятся специальные инструменты и инструкции производителя. При отсутствии навыков и опыта лучше обратиться к квалифицированному специалисту.

5. После проведения проверки и регулировки гидравлической системы сцепления, протестируйте ее на дороге. Убедитесь, что сцепление работает без нарушений и обеспечивает плавную смену передач.

Бережное отношение к гидравлической системе сцепления на Мазда 6 поможет вам сохранить ее работоспособность и продлить срок службы. При возникновении сомнений или проблем лучше обратиться за помощью к экспертам или официальному дилеру Мазда.

Диагностика состояния сцепления

Если на вашем автомобиле присутствует хотя бы один из вышеперечисленных признаков, то рекомендуется сделать первичную диагностику. Эта достаточно простая работа выполняется в несколько шагов. При заглушенном авто несколько раз выжимается педаль сцепления до упора. При этом стоит прислушаться, нет ли посторонних звуков (звук взведения механизма включения, скрипы, стуки и т. д.).

Следующим шагом будет запуск двигателя. Если при этом появятся звуки, усиливающиеся при нажатии на педаль, это значит, что выжимной подшипник сильно изношен.

Далее следует проверить агрегат на наличие подтеков тормозной жидкости в месте подводки трубопровода или рядом с манжетой цилиндра. Учтите, что чаще всего подтеки возникают из-за разгерметизации рабочего цилиндра. Устранить такой дефект нельзя, и решается данная проблема заменой трубопровода.

Не заглушая двигатель на первой передаче, постепенно отжимаем педаль сцепления. Ее ход должен быть плавным, без рывков и неестественных звуков. Иначе можно столкнуться с замасливанием дисков или деформацией демпфера.

В завершение диагностики потребуется нажать на педаль газа на 3-й или 4-й передаче. Если картина такова, что коленчатый вал вращается быстро, а ускорение происходит медленно, значит, буксует механизм сцепления. При серьезных неисправностях сцепления в салоне может появиться запах гари, что свидетельствует о высокой температуре накладок диска.

Удлинитель для головок (не обойтись без головки на 23).
Обычный набор рожковых ключей.
Емкость для слива отработки из КПП.
Плоскогубцы.
Молоток.
Несколько домкратов.

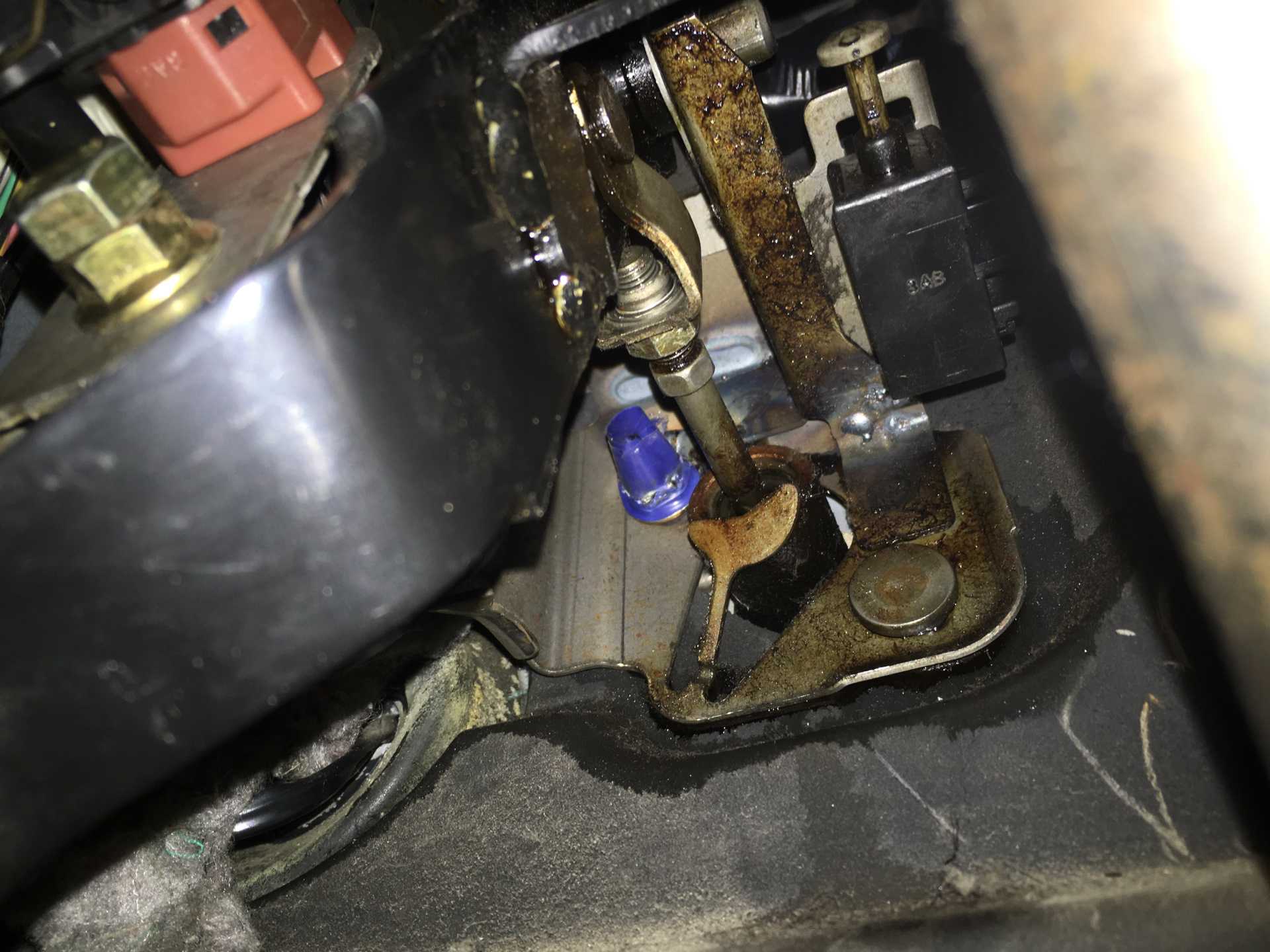

Переборка главного цилиндра сцепления

Всем здоровья.Осенью заметил, что главный цилиндр мокрый. Утечка Утечка из-под шланга, идущего из бачка тормозной жидкости. Также долгое время не давала покоя педаль сцепления. Особенно в пробках.

Заказал пробку резиновую 0839-49-686А

Все просто откручивается.1 снимаем аккумулятор. Также снимаем поддон. Снимаем коробку воздушного фильтра (заодно проверяем состояние фильтра и удаляем пыль из коробки)2. Открутите трубку от НКУ.3 Открутите гайку крепления ГЦС .4. Поехали в салон. Поднимаемся с фонариком и головой на 14 под рулем чувствуем себя шахтером в забое, где видим две гайки.

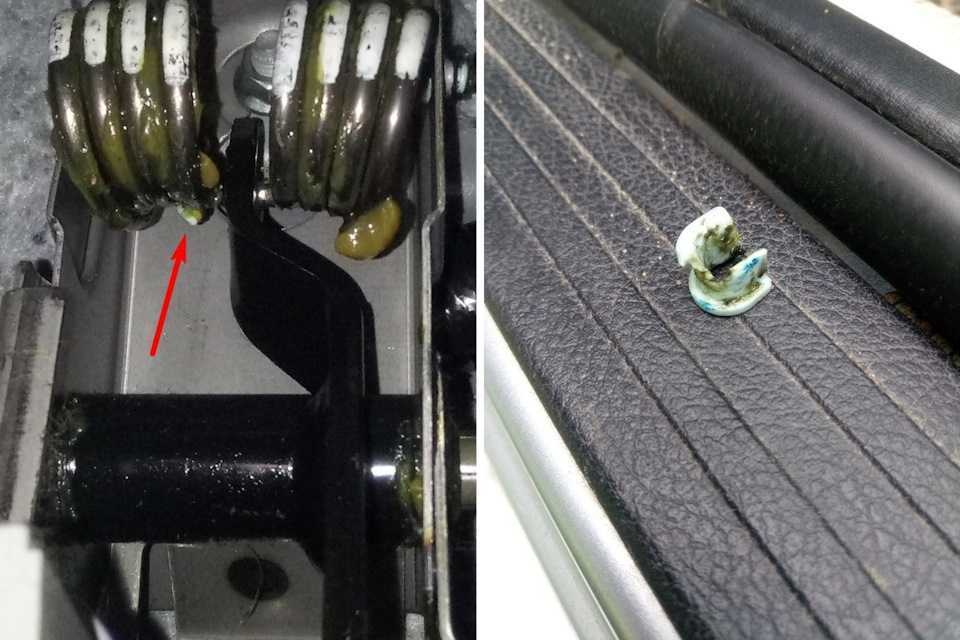

5. Также обнаружен износ пластиковой втулки (подчеркнута синим цветом, ее номер 0727-41-023, номер втулки GA5R-41-083)

Покажи мне только педаль сцепления. Я готовил ее три раза за почти 3 года.

В сети много информации о связи жесткого сцепления, разрушении педального узла и замене комплекта сцепления, вдаваться в подробности не буду. Я расскажу тебе о себе.Давай продолжим.6

Перетаскиваем удаленный GCC в точку анализа.ВНИМАНИЕ! ПРОМЫВКИ ЦИЛИНДРОВ И КОМПОНЕНТОВ ДОЛЖНЫ ПРОИЗВОДИТЬСЯ ТОЛЬКО С ТОРМОЗНОЙ ЖИДКОСТЬЮ7. Снимите предохранительное кольцо

Вывернулась и с медицинскими щипцами убежала). Сняли, ужас и шок! Мы видим зло .

(Это причина неисправности цилиндра. А точнее одна из причин

Осторожно снимаем все с цилиндра

8. Ребятам с трудом при помощи больших ножниц типа вил или лопаты вынимают сосок. Скорее вынимаем. Нет необходимости расставаться

Действуйте осторожно, как с невинной девушкой)Там мы тоже видим зло

9. Все осматриваем и промываем зубной щеткой и тормозом. Смываем много грязи.

… Осмотр показывает следующее. Износ и выход из строя резиновой мембраны

10. Мы пришли к выводу, что перед разборкой GCC необходимо было заказать ремонтный комплект для главного цилиндра B312-41-52Z.

Пичальтоска. В следующий раз вам нужно будет все повторить.

Итак, это еще не финал. Обнаружено еще одно зло. Он находится под капотом на переборке вместо слов, посмотрите на картинку…((

Аналогичная тема есть на форуме клуба mazda6. По поводу решения проблемы с трещиной. Короче: металл тонкий, кухня не вариант. Ребята сделали из черта усилитель и прикрепили к корпусу изнутри.Я добавлю это позже. Я оставил все как есть. Позвольте мне рассказать вам, почему. После промывки, замены заглушки и крепления все устанавливалось в обратном порядке.

Сосредоточусь на прокачке. Проблема в ней: в цилиндре воздух. Поэтому просто нарушив педаль сцепления, вы ничего не добьетесь. Поэтому есть способы решить проблему.1 Во-первых, за счет давления воздуха в расширительном баке .2 секунды. Я использовал это, используя шприц на 20 кубиков, трубку-капельницу, 8-гранный ключ и еще одну трубку), открутил железную трубку от цилиндра сцепления. Он натянул на нее капельницу, а капельница уже была на шприце. Создавая отрицательное давление с помощью шприца и действуя гаечным ключом, как при выпуске воздуха из тормозов, мы удаляем воздух из системы. Когда поршень шприца полностью выдвинут, мы вращаем ниппель цилиндра (надеюсь, это было ясно)3. Шприц длинный и утомительный. Мы терпим трудности, болит спина и истощены нервы. На этом этапе вы можете попробовать покачать педаль. Может ты хороший парень и педаль качает не воздух, а жижа. В этом случае мы выступаем природой прокачивать тормоза

Обращаем ваше внимание, что педаль сцепления не должна быть каменной не ждите этого))

PS. На следующий день залез под машину, промыл и смазал шток цилиндра, работающий с литолом. А еще он снял резиновую ленту и затолкал ее в коробку вдоль ножки спусковой площадки или как там ее зовут.

Что хотелось бы отметить. Сцепление нажимается легко и хочется петь. Правда, переключение передач ни на дюйм близко к тому, что происходит на втором форде фокусе ((. Возраст машины служит оправданием…

Один источник

Снятие педалей сцепления Мазда 6 GH

Шаг 1: Отключите отрицательную клемму аккумулятора с помощью отвертки или гаечного ключа. Это необходимо для предотвращения случайного возникновения электрических разрядов при работе с педалями сцепления.

Шаг 2: Снимите нижнюю крышку панели под педалями сцепления. Нажмите на защелки и аккуратно снимите крышку, открывающую доступ к креплениям педалей.

Шаг 3: Откройте гайки и болты, фиксирующие педали сцепления на месте. Для этого используйте гаечные ключи или торцевые ключи, в зависимости от конструкции крепления в вашей модели Мазда 6 GH.

Шаг 4: Отсоедините провода, подсоединенные к педалям сцепления

Обратите внимание на правильную маркировку проводов, чтобы в дальнейшем верно установить их на новые педали

Шаг 5: Аккуратно снимите педали сцепления с крепежных осей. Используйте дополнительные инструменты, если необходимо, чтобы облегчить процесс снятия.

Шаг 6: Проверьте педали сцепления на наличие повреждений, износа или деформаций. Если какие-либо дефекты обнаружены, замените педали на новые.

Шаг 7: Установите новые педали сцепления на крепежные оси. Вкрутите гайки или закрепите болты, чтобы надежно закрепить педали на месте.

Шаг 8: Подсоедините провода к соответствующим клеммам педалей сцепления. Убедитесь, что провода соединены правильно, чтобы избежать неполадок в работе сцепления.

Шаг 9: Установите нижнюю крышку панели под педалями сцепления на свои место. Закрепите крышку с помощью защелок или других крепежных элементов, которые были использованы при снятии.

Шаг 10: Подсоедините отрицательную клемму аккумулятора на место и закрепите ее с помощью отвертки или гаечного ключа. Запустите двигатель и убедитесь, что педали сцепления функционируют правильно.

Обратите внимание, что данный материал содержит только инструкцию, основанную на общих принципах. При снятии педалей сцепления конкретной модели автомобиля Мазда 6 GH необходимо обращаться к руководству пользователя или обратиться к квалифицированному автомеханику

Проверка и регулировка педали сцепления

Руководства по ремонту
Mazda 6 2002-2015
Проверка и регулировка педали сцепления

Регулировка высоты положения педали

Проверка и регулировка свободного хода педали сцепления

Проверка положения выключения сцепления

Снятие и установка педали сцепления

Снятие и установка трубок гидропривода сцепления

Снятие и установка главного цилиндра привода выключения сцепления

Снятие, проверка и установка сцепления

Регулировка высоты положения педали Рис. 3.3. Схема регулировки высоты положения педали Измерьте расстояние от накладки педали до покрытия пола. При необходимости отрегулируйте высоту положения педали сцепления. Для этого ослабьте контргайку А и вращайте регулировочный болт В до установки требуемой высоты положени…

Проверка и регулировка свободного хода педали сцепления Рис. 3.4. Схема регулировки свободного хода педали Нажмите на педаль сцепления до появления сопротивления. При необходимости отрегулируйте свободный ход педали сцепления. Для этого ослабьте контргайку «С» и вращайте шток «D» до установки требуемого свободного хода педали сцеплен…

Проверка положения выключения сцепления Вытяните рычаг стояночного тормоза так, чтобы колеса заблокировались.Запустите двигатель и дайте ему поработать на режиме холостого хода.При не нажатой педали сцепления медленно включайте передачу заднего хода.Зафиксируйте рычаг переключения передач в положении, когда шестерни войдут в зацепл…

Снятие и установка педали сцепления Снимите панель отделки комбинации приборов.Снимите блок комбинации приборов.Снимите верхнюю часть приборной панели.Снимите вилку толкателя главного цилиндра сцепления со штифтом. Снимите зажим и выньте штифт из отверстия.Снимите педаль сцепления. Рис. 3.6. Компоненты педали сцепления: 1 …

Снятие и установка трубок гидропривода сцепления ПРИМЕЧАНИЕ Для жидкости гидропривода тормозной системы и сцепления используется общий резервуар. Если трубки гидропривода сцепления были отсоединены при проведении процедуры, долейте рабочую жидкость гидропривода сцепления (тормозная жидкость), удалите воздух из системы и проверьте на…

Снятие и установка главного цилиндра привода выключения сцепления Слейте жидкость из гидропривода сцепления.Снимите главный тормозной цилиндр, открутив болты крепления. Снимите вакуумный усилитель тормозов, открутив болты крепления.Ослабив зажим, отсоедините трубку бачка главного цилиндра сцепления от главного цилиндра сцепления. Слейте жидкость в пластиков…

Снятие, проверка и установка сцепления Рис. 3.11. Снятие и установка сцепления: 1 – рабочий цилиндр привода выключения сцепления; 2 – коробка переключения передач; 3 – чехол вилки; 4 – выжимной подшипник; 5 – вилка выключения сцепления; 6 – кожух сцепления; 7 – ведомый диск сцепления; 8 – маховик СнятиеСнимите коробку пер…

↓ Комментарии ↓

Раздел 1. Эксплуатация и техническое обслуживание автомобиля Описание автомобиля Система пассивной безопасности Использование автомобиля по назначению Устранение неисправностей, возникших в пути или перед началом движения

Раздел 2. Двигатель Общее описание новых двигателей моделей L8, LF и L3 Механическая часть двигателей Приложение 1 Приложение 2 Приложение 3

Раздел 3. Трансмиссия Сцепление Механическая коробка передач Автоматическая коробка передач Приводной механизм

Раздел 4. Ходовая часть Общие сведения Колеса и шины Передняя подвеска Задняя подвеска

Раздел 5. Рулевой механизм Общие сведения Общие проверки Рабочие операции с рулевым механизмом Снятие и установка насоса гидроусилителя

Раздел 6. Тормозная система Общие сведения Тормозная система

Раздел 7. Бортовое электрооборудование Общие сведения Система электроснабжения Система освещения Стеклоочистители и стеклоомыватели Иммобилайзер Центральная панель и динамики Комбинация приборов и органы управления Система пассивной безопасности

Раздел 8. Кузов Общие сведения Кондиционер и отопитель

Ford Fiesta Mk6 Fusion & MAZDA 2 Ремкомплект / зажим педали сцепления (включая шестигранный ключ) для продажи в Интернете

Совершенно новый: самая низкая цена

Самый дешевый, совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (где применима упаковка) .Упаковка должна быть такой же, как в розничном магазине, если только товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или пластиковый пакет. дополнительное описание.

Получите в субботу, 8 августа — понедельник, 10 августа из Атерстона, Уорикшир

• Новое состояние
• Возврат в течение 30 дней — Покупатель оплачивает обратную доставку | Политика возврата

Наш фантастический британский комплект предназначен для устранения распространенной проблемы отсоединения главного цилиндра от педали, что приводит к ослаблению педали и отсутствию сцепления.

Зарегистрирован как продавец

Демонтаж старого и установка нового узла

Заранее отсоединив от КПП все датчики, разъемы и держатели, убираем защиту этого агрегата. Далее необходимо демонтировать рабочий цилиндр, а также слить масло из коробки (выкручиваем болт для слива ключом на 23).

Следующий шаг – демонтаж ШРУСов, для чего снимаются рулевые тяги вместе с рулевой рейкой. Убрав несколько крепежных болтов, вынимаем промежуточный вал, который можно легко вытащить из коробки. С помощью плоскогубцев снимаются провода со стартера, и откручивается гайка крепления.

Стоит иметь в виду, что между стартером и мотором есть резиновая прокладка, которая может легко повредиться при неумелом движении.

Прежде чем демонтировать коробку, необходимо установить два домкрата: один под силовым агрегатом, другой под самой коробкой. Это позволит подобраться к нижней опоре мотора и даст возможность выкрутить крепления коробки.

Понять, какой узел требует замены: диск, корзина или выжимной подшипник, наилучшим образом получится на снятой коробке. На работу в общем уйдет от 3 до 8 часов. Замену сцепления можно выполнить только через снятие/установку КПП. Конструкция некоторых моделей не позволит демонтировать коробку без снятия подрамника. Стоит заметить, что это ощутимо влияет на стоимость услуг.

Только после диагностики в автосервисе стоит решать, предпринимать ли шаги по замене.

Существуют симптомы, которые похожи на неполадки коробки передач или механизма переключения передач. Если процедура замены производится на роботе, изитронике или других подобных коробках, то после завершения процесса придется выполнять адаптацию точек схватывания.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Подготовка к настройке

Прежде чем приступить к настройке сцепления на автомобиле Mazda 6, необходимо выполнить несколько подготовительных шагов:

1. Проверить состояние сцепления:

Убедитесь, что сцепление автомобиля находится в рабочем состоянии. Проверьте его на предмет износа или повреждений. Если вы заметите какие-либо проблемы, рекомендуется обратиться к специалисту для диагностики и ремонта.

2. Подготовить необходимые инструменты:

Для настройки сцепления на Mazda 6 вам может понадобиться следующий инструментарий:

Гаечный ключ или торцовый ключ
Рожковый ключ или трубный ключ
Толкатель для сцепления
Лампочка или фонарик для освещения рабочей области
Ремкомплект для сцепления (если требуется замена деталей)

3. Подготовить рабочую площадку:

Выберите плоскую и безопасную рабочую площадку, где вы будете настраивать сцепление. Убедитесь, что вокруг вас нет ничего, что могло бы помешать вашей работе или создать опасность.

4. Ознакомиться с инструкцией автомобиля:

Перед началом работы рекомендуется ознакомиться с инструкцией по эксплуатации автомобиля. Это позволит вам лучше понять особенности вашей модели Mazda 6 и сделать настройку сцепления более эффективной и безопасной.

Следуя этим простым подготовительным шагам, вы сможете успешно настроить сцепление на своей Mazda 6.

Выбор сцепления

Чтобы вы не искали хорошее сцепление на Mazda 6 GG, мы подготовили рейтинг производителей сцепления с артикулами
, который сформирован на основе отзывов. Так как Mazda 6 GG имеет разные комплектации, сцепление тоже отличается.

1.8/2.0

Luk — 623342000 (Рейтинг: 0, цена — от 26937 руб.);
Exedy — MZK2128 (Рейтинг: 0);
Borg & Beck — HK2456 (Рейтинг: 0);
WESTLAKE — WMZ022 (Рейтинг: 0);
RYMEC — JT1821 (Рейтинг: 0);

2.3

AISIN — ACSZ1011 (Рейтинг: 0);
CLUTCHNUS — MCK0576 (Рейтинг: 0);
Borg & Beck — HK2101 (Рейтинг: 0);
KAVO PARTS — CP5054 (Рейтинг: 0);
HERTH+BUSS JAKOPARTS — J2003121 (Рейтинг: 0);

2.0 DI

WESTLAKE — WMZ023 (Рейтинг: 0);
RYMEC — JT1425 (Рейтинг: 0);
NEXUS — F13059NX (Рейтинг: 0);
NATIONAL — CK9985 (Рейтинг: 0);
Maxgear — 615386 (Рейтинг: 0);

Полный рейтинг

Снимите панель отделки комбинации приборов.

Снимите блок комбинации приборов.

Снимите верхнюю часть приборной панели.

Снимите вилку толкателя главного цилиндра сцепления со штифтом. Снимите зажим и выньте штифт из отверстия.

Снимите педаль сцепления.

Рис. 3.6. Компоненты педали сцепления: 1 – гайка; 2 – разъем выключателя педали сцепления; 3 – выключатель педали сцепления; 4 – гайки крепления педали сцепления; 5 – фиксатор; 6 – ось вилки; 7 – втулка вилки; 8 – гайка крепления штока вилки; 9 – шток вилки; 10 – вилка; 11 – накладка педали; 12 – педаль сцепления

Отсоедините разъем выключателя сцепления. Открутите три гайки, снимите педаль сцепления в сборе с кронштейном.

Рис. 3.7. Снятие пружины сжатия

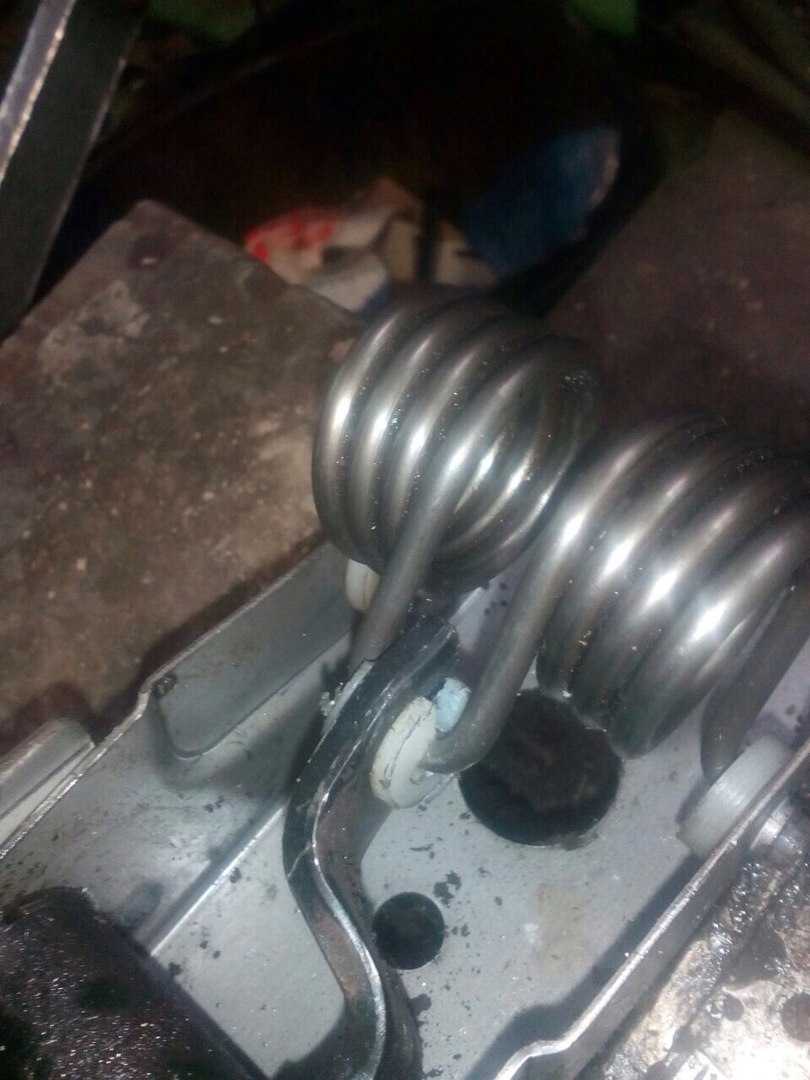

Снимите пружину сжатия сервомеханизма. Для этого, используя маленькую отвертку, снимите E-образное кольцо, после чего снимите пружину сжатия (рис. 3.7).

Установите втулку вилки толкателя главного цилиндра сцепления. Нанести консистентную смазку на внутреннюю часть новой втулки. Установите втулку вилки в отверстие педали сцепления.

Установите первый буфер педали сцепления.

Установите накладку педали сцепления.

Установите крышку пружины.

Установите втулку сервопривода педали сцепления. Перед установкой нанесите консистентную смазку на внутреннюю часть новой втулки.

Рис. 3.8. Установка втулок педали сцепления

Нанесите консистентную смазку на обе поверхности двух новых втулок педали сцепления и установите их в отверстие педали (рис. 3.8).

Установите педаль сцепления в сборе в кронштейн педали сцепления и закрепите болтом и гайкой.

Момент затяжки: 36.8 Н·м.

Рис. 3.9. Установка пружины сжатия

Нанесите консистентную смазку на поверхности контакта втулки и пружины сжатия. Используя острогубцы, установите E-образное кольцо и поставьте на место пружину сжатия седла сервомеханизма (рис. 3.9).

Установите педаль сцепления в сборе и закрепите тремя гайками.

Момент затяжки: 18,6–22,5 Н·м

Подключите разъем выключателя сцепления.

Нанесите консистентную смазку на поверхности контакта штифта и отверстия втулки вилки толкателя главного цилиндра сцепления. Соедините вилку с педалью сцепления штифтом. Установите на штифт зажим.

Установите верхнюю часть приборной панели.

Установите блок комбинации приборов.

Установите панель отделки комбинации приборов.

Проверьте и отрегулируйте педаль сцепления.
