Установка штатной магнитолы в Hyundai Solaris

Этой статьей мы начинаем рубрику о самостоятельной установке штатных магнитол. В каждой статье мы будем публиковать подробные отчеты по установке головных устройств на различные автомобили.

Первая наша статья посвящена установке штатной магнитолы в автомобиль южнокорейской компании Hyundai Motor – Hyundai Solaris.

Вам понадобятся следующие инструменты:

Набор крестовых отверток

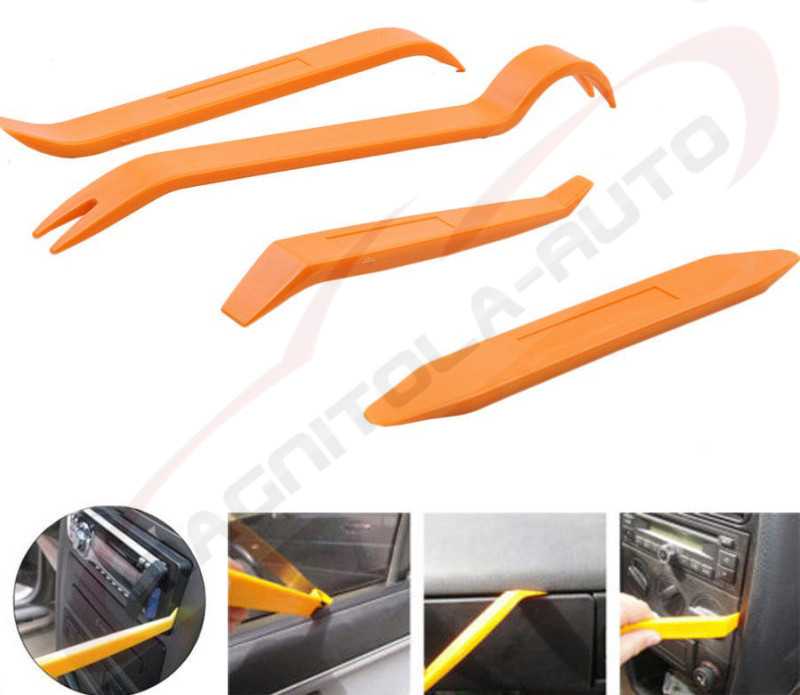

Набор специальных инструментов для снятия дверных карт, автомобильных аудиосистем и других элементов

Перед демонтажем аудиосистемы не забудьте вынуть диск из дисковода родной магнитолы.

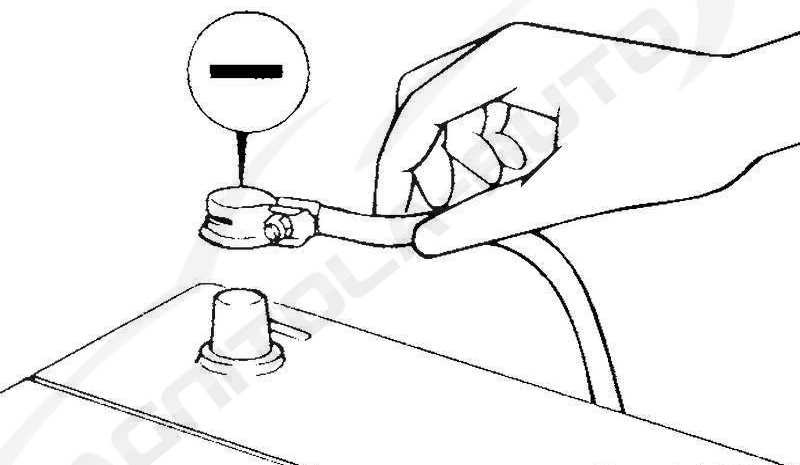

1. Отключаем зажигание. Открываем капот и отключаем минусовую аккумуляторную клемму.

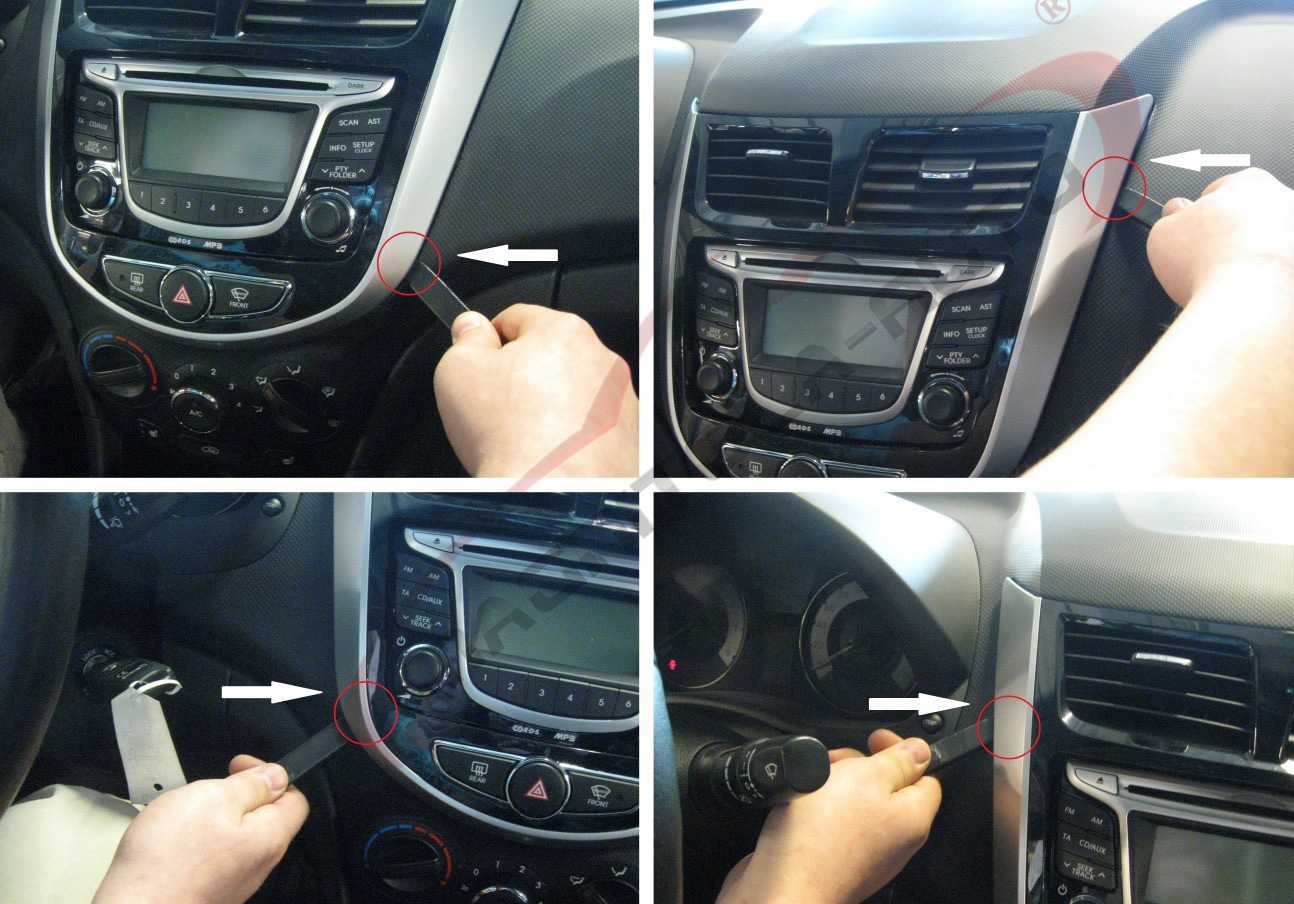

2. При помощи лопатки из набора инструментов аккуратно поддеваем дугообразную рамку центральной панели (снизу рамки есть 2 зазора, чтобы зацепиться лопаткой, лучше начать с них).

3. Снимаем саму рамку, которая сидит на клипсах (см. фото)

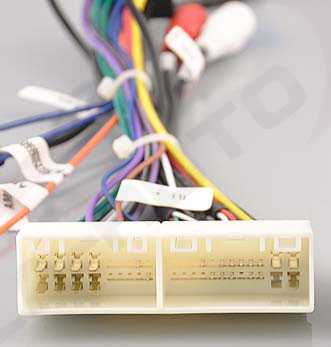

4. Отсоединяем 3 разъема (фишки) (см. фото)

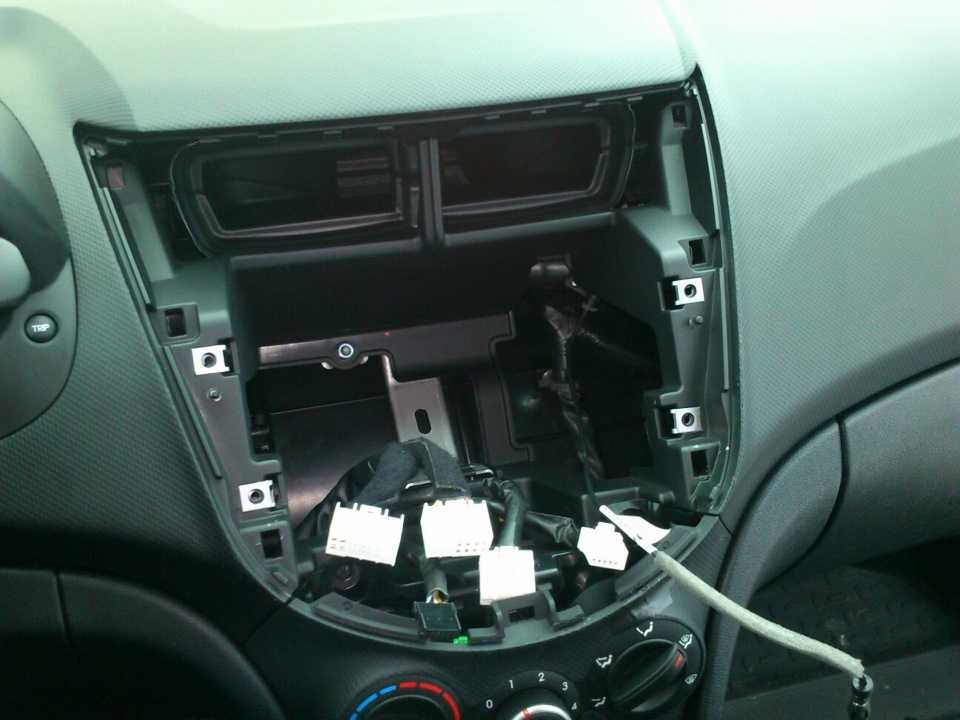

5. При помощи крестовой отвертки выкручиваем 4 винта, по два с каждой стороны (см. фото)

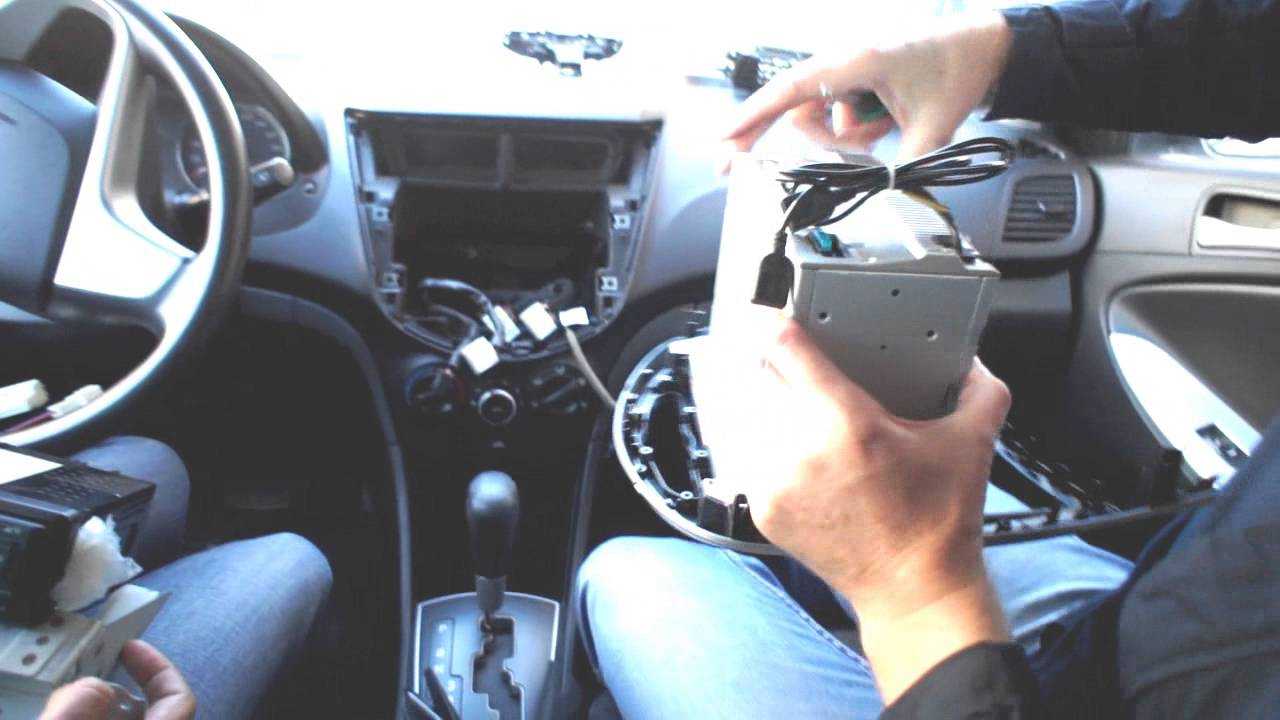

6. Снимаем штатную аудиосистему, предварительно отключив от нее все разъемы.

7. Переходим к установке штатной магнитолы.

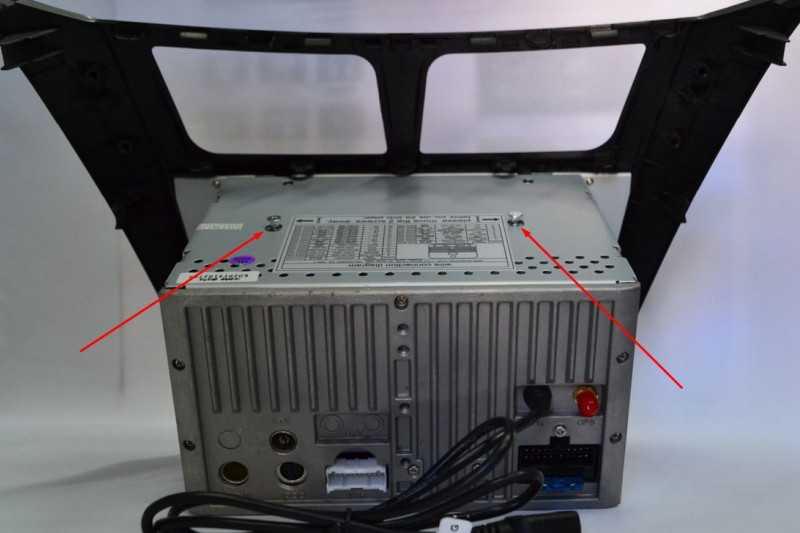

Снимаем транспортировочные болты DVD привода (2 шт.) на верхней крышке магнитолы (у некоторых магнитол могут быть уже сняты при продаже) (см. фото)

• – Протягиваем провода USB/3G в бордачёк
• – GPS антенну размещаем под торпедой в горизонтальном положении или прячем под облицовку стойки ветрового окна
• – Подключаем FM антенну

Собираем все в обратной последовательности. На новую рамку необходимо переставить дефлекторы вентиляции и панель с кнопкой аварийной сигнализации.

8. Одеваем минусовую аккумуляторную клемму и проверяем систему на работоспособность.

Чтобы разобраться как установить штатную магнитолу, лучше один раз увидеть, чем сто раз прочитать об этом. Поэтому ниже мы прикрепили видеоруководство, в котором наглядно показано как своими руками снять и установить штатную магнитолу на Хендай Солярис.

https://youtube.com/watch?v=sOBijotGfLI

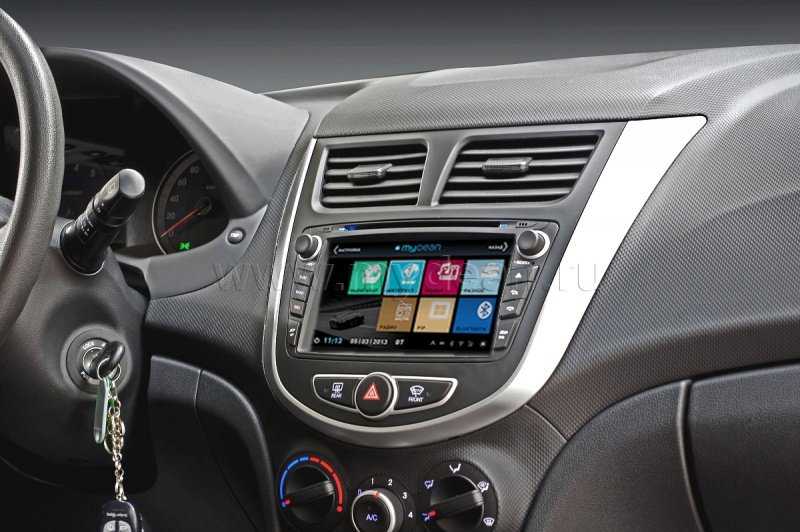

Фото установленных магнитол Hyundai Solaris

Наш установочный центр рад предложить услуги по профессиональной и сертифицированной установке штатных головных устройств:

• – Мы работаем только с проверенным и надёжным оборудованием.
• – Устанавливаемое оборудование сертифицировано и имеет гарантии производителя.
• – На любую установку Вы получаете годовую гарантию.
• – На все проводимые работы есть лицензии и по окончанию работ, по требованию клиента, выдаётся копия сертификата.

В нашем интернет магазине представлены магнитолы для автомобилей Hyundai Solaris (Хендай Солярис), работающие на ОС Android или WinCE следующих торговых марок: Avis, Daystar, CarSys, Kaier, Newsmy, Olymp, Redpower, Roximo, Trinity, Winca, Witson. Данные устройства Вы можете посмотреть в разделе: штатные магнитолы для Hyundai Solaris (Хендай Солярис).

Пошаговая инструкция по снятию

Чтобы снять магнитолу на Хендай Солярис первого поколения и заменить на альтернативное устройство, требуется:

1. Приобрести новое головное устройство и совместимый декоративный элемент, который позволит вписать оборудование в интерьер салона автомобиля.
2. Перед тем как снять штатную магнитолу, требуется отключить отрицательный полюс аккумулятора от кузова транспортного средства.
3. Аккуратно поддеть пластиковую декоративную рамку, размещенную вокруг автомагнитолы. Деталь установлена на панели приборов при помощи жестких пластиковых фиксаторов, которые прочно удерживают элемент на месте. Снятие начинается снизу, поскольку около блока кнопок отсутствуют пистоны крепления.
4. Отключить блок кнопок от электрических жгутов.
5. Штатное головное устройство закреплено внутри торпедо автомобиля при помощи 4 шурупов с крестообразной головкой, которые требуется выкрутить.
6. Для дальнейшего снятия магнитолы требуется отсоединить штекеры проводки, дополнительных разъемов и антенны.
7. Установить на место новое головное устройство, которое соединяется со штатными кнопками управления на руле и дополнительными разъемами через переходники или конвертеры сигнала. Схема коммутации зависит от модификации монтируемой магнитолы. Для крепления нового оборудования применяются штатные треугольные кронштейны, которые снимаются с корпуса заводского устройства. При установке магнитолы MP4 дополнительно прокладываются провода для камеры заднего вида, которые проходят через салон на крышку багажника.
8. Если головное аудиоустройство планируется использовать для осуществления звонков в режиме «свободные руки», то требуется установить микрофон связи. Элемент располагается на противосолнечном козырьке или верхней части лобового стекла.
9. При установке альтернативного декоративного элемента вокруг магнитолы требуется переставить дефлекторы центральных воздуховодов, которые крепятся на клипсах.

Для снятия и замены мультимедийного оборудования на Хендай Солярис второго поколения необходимо:

1. Отстегнуть боковые ограничители хода перчаточного ящика. Допускается выгибание боковых стенок, позволяющее вывести элементы из направляющих пазов. Опустить корпус до упора вниз, а затем снять его с петель и убрать в сторону.
2. Слева от бардачка имеется полость, ведущая к корпусу магнитолы, в которой находятся пружинные защелки. Детали снимаются плоскогубцами с удлиненными губками.
3. Демонтировать декоративное пластиковое обрамление, установленное вокруг головного устройства. Удаление клипс упрощает снятие детали.

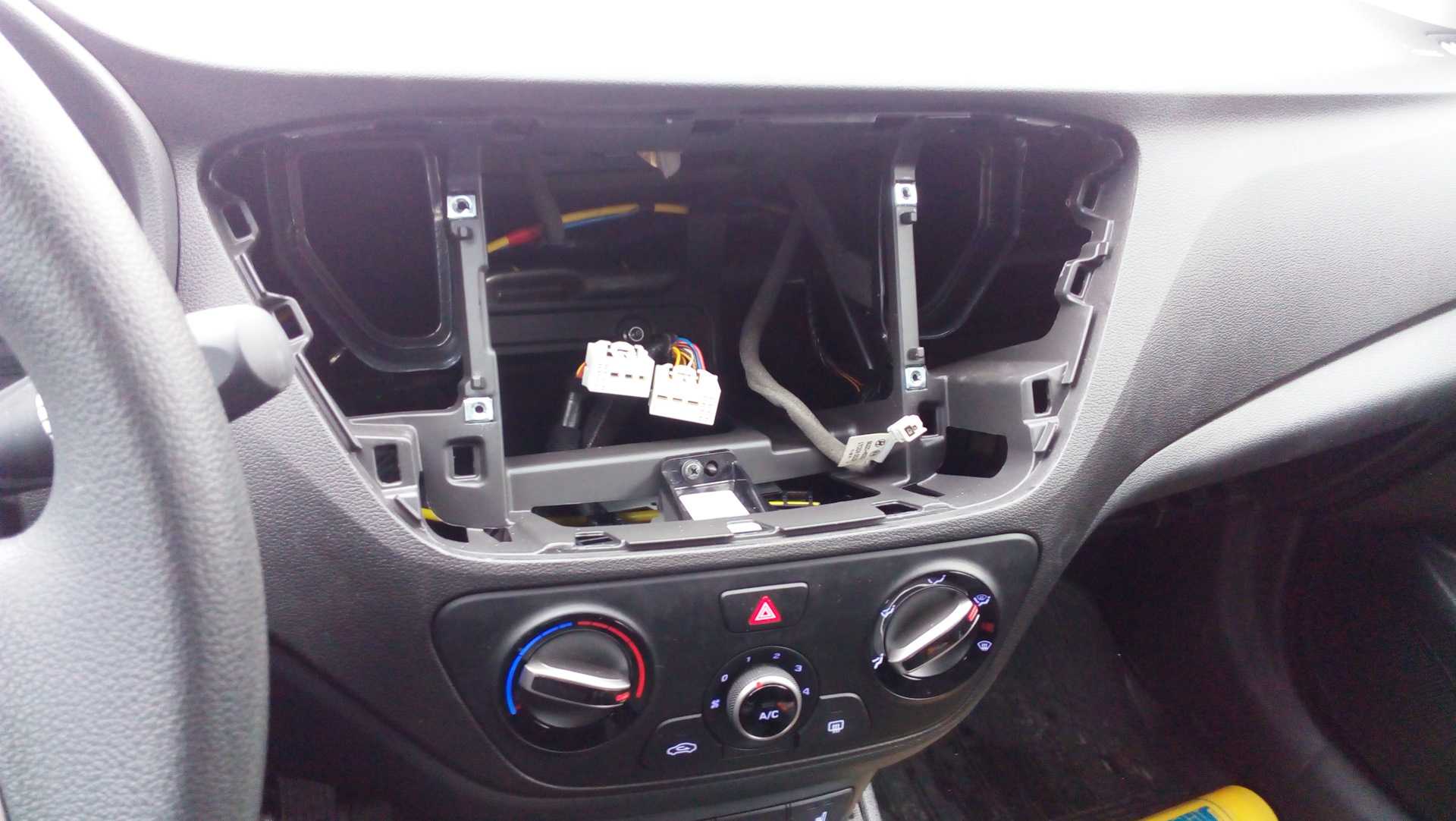

4. Снять магнитолу, закрепленную 4 винтами. Сзади имеются 2 крупных прямоугольных штекера и небольшой разъем.
5. Установить на штатные места направляющие кронштейны, которые крепятся винтами. Новое головное устройство монтируется на элементы и крепится специальными винтами (в соответствии с инструкцией).
6. Проложить кабель подачи сигнала от камеры заднего вида по левому порогу автомобиля. Предварительно требуется снять декоративные пластиковые накладки. В багажном отделении кабель проходит в гофрированной трубке вдоль магистрали штатной проводки. Узлы скрепляются между собой пластиковыми хомутами.
7. Камера заднего вида оснащена корпусом, позволяющим зафиксировать изделие в отверстии для плафона подсветки номерного знака. Рекомендуется снять заводскую уплотнительную прокладку от штатного элемента подсветки, поскольку она обеспечивает герметичность и имеет длительный срок службы.
8. Установить центральные дефлекторы на альтернативный элемент декоративной отделки салона. Смонтировать узел на штатное место, проверить совпадение плоскостей экрана и пластика, при обнаружении перекосов придется демонтировать деталь и отрегулировать положение магнитолы. Перед установкой рамки следует вернуть на штатные места снятые металлические клипсы, иначе элемент декора будет с перекосом.
9. Проверить работоспособность устройства, запрограммировать клавиши управления на руле и другие дополнительные приборы.
10. Установить на место перчаточный ящик, проверить работу ограничителей хода.

При необходимости владелец может вывести разъемы, расположенные на задней части магнитолы, на переднюю панель или центральную консоль. Наиболее удобным местом является накладка прикуривателя и дополнительной розетки. Элемент удаляется рукой, пальцы необходимо вставить в отверстия, а затем с усилием потянуть деталь на себя. Удлинители проводятся от головного устройства и присоединяются к разъемам, которые располагаются на поверхности панели

Затем элемент аккуратно устанавливается на место, при этом важно не пережать тонкие сигнальные кабели

Инструкция по демонтажу

Чтобы снять магнитолу на Хендай Солярис выпуска до 2017 г. (первое поколение), потребуется выполнить действия:

1. Открыть крышку моторного отсека, а затем снять клеммы с аккумулятора.
2. Владелец снимает рамку, расположенную вокруг фронтальной части проигрывателя. Для демонтажа требуется просунуть кончик лопатки в щель между рамкой и торпедой, а затем аккуратно отсоединить защелки, расположенные по периметру. Снятие начинается с нижней части накладки, поскольку участок не оборудован зажимами. Рамка снимается вместе с центральными воздуховодами, рекомендуется очистить каналы от пыли.
3. Отключить от разъемов 2 кабеля, подведенных к кнопкам управления аварийной сигнализацией и обогревом заднего стекла. Дополнительно отстегивается жгут, подведенный к контрольной лампе состояния надувной подушки переднего пассажира.
4. Чтобы снять штатную магнитолу, потребуется отвернуть 4 винта с крестообразной головкой, расположенные попарно по боковым сторонам корпуса мультимедийного устройства. Для откручивания винтов возможно использовать электрический шуруповерт с крестообразной битой.
5. Вытянуть корпус изделия на себя, а затем отсоединить кабели питания, громкоговорителей и антенны.

Чтобы снять магнитолу на Солярисе второго поколения, выпускаемого с середины 2017 г., требуется:

1. Отключить батарею от бортовой сети автомобиля.
2. Откинуть вниз корпус перчаточного ящика, который удерживается боковыми фиксаторами. Поскольку для изготовления узла применен эластичный пластик, то допускается вдавить стенки вовнутрь и вывести фиксаторы из направляющих пазов.
3. Найти в нише, расположенной слева от перчаточного ящика, металлические зажимы, которые снимаются плоской отверткой или пассатижами.
4. Снять пластиковую рамку, обрамляющую фронтальную панель проигрывателя. Предварительно снятые зажимы упрощают процедуру демонтажа.
5. Выкрутить боковые винты (4 шт.), а затем вытянуть головное устройство из направляющих пазов. Корпус плотно установлен в нише, при демонтаже следует избегать перекосов устройства.
6. Отсоединить прямоугольные штекеры, обеспечивающие подачу питания и коммутирующие оборудование с динамиками.

На части машин в базовом оснащении заводской проигрыватель не применялся. Для снятия устройства потребуется убрать штатную рамку, расположенную вокруг фронтальной панели. Магнитофон удерживается внутри панели приборов боковыми защелками, которые входят в зацепление с металлической монтажной шахтой. Для удаления устройства требуется использовать специальные ключи, которые вводятся в прямоугольные отверстия. Затем ключи вытягиваются вместе с проигрывателем, для отделения устройства от машины производится отключение штекеров проводки и антенны.
