Как снять руль киа рио

Перетяжка руля Kia Rio 4 с подогревом, часть 1

7214

207

38

00:18:33

23.02.2022

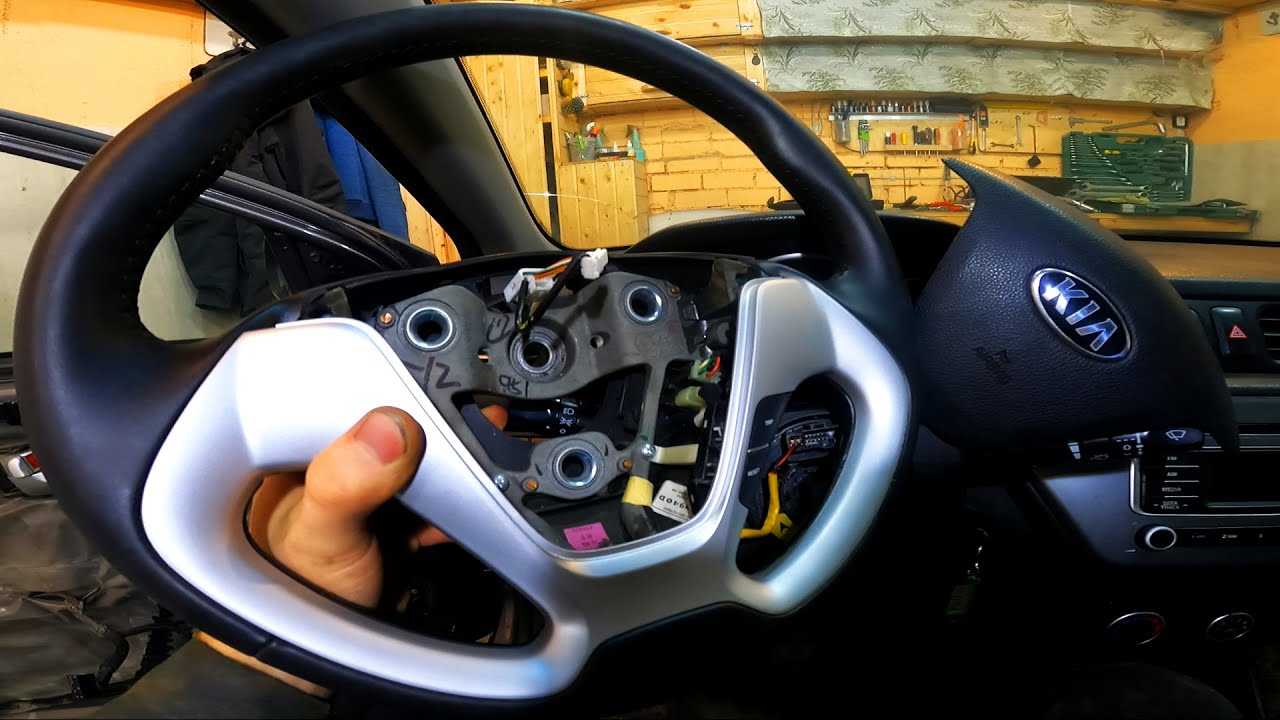

Привет друзья, в этом видео я буду перетягивать руль на автомобиле Kia Rio 4 матовым материалом под оригинальную текстуру.
Данный руль мне прислал Виктор из города Москва, передаю ему привет и хочу сказать спасибо, теперь у нас есть лекало на данную модель, которое доступно для всех желающих!
Всем приятного просмотра!

Инструменты для швейной мастерской:
🤍

Профессиональный клей:
🤍

Высокопрочные нитки для перетяжки рулей:
🤍

Экокожа для перетяжки сидений:
🤍

Сопутствующие материалы:
🤍

Швейные машины для АвтоАтелье:
🤍

Оригинальные лекала для перетяжки рулей:
🤍

Готовый бизнес под ключ:
🤍

Заказать оплетку на руль своего автомобиля:
🤍

Друзья давайте дружить в соц-сетях

Наши группы ВКонтакте:
🤍
🤍

Наши сайты:
🤍
🤍

Установка кнопок на руль Киа Рио за 30 минут

Наверное, каждый хоть раз в жизни задумывался о тюнинге своего автомобиля. Не обходят такие мысли стороной и светлые головы владельцев Киа Рио. Однако, прежде чем проводить серьёзную модернизацию своей машины, например, добавлением обвесов, спойлеров или перепрошивкой чипа, наверное, стоит попробовать себя в чём-то менее грандиозном, но, не менее увлекательном, например, в установке кнопок управления на руле. Задача эта бюджетная, простая и довольно быстрая, кнопки можно найти посмотрев каталог оригинальных запчастей Киа Рио 3, а значит, именно то, что подойдёт начинающему тюнеру.

Но, давайте по порядку. И для начала разберёмся, для чего же эти кнопки нужны, и какими функциями обладают.

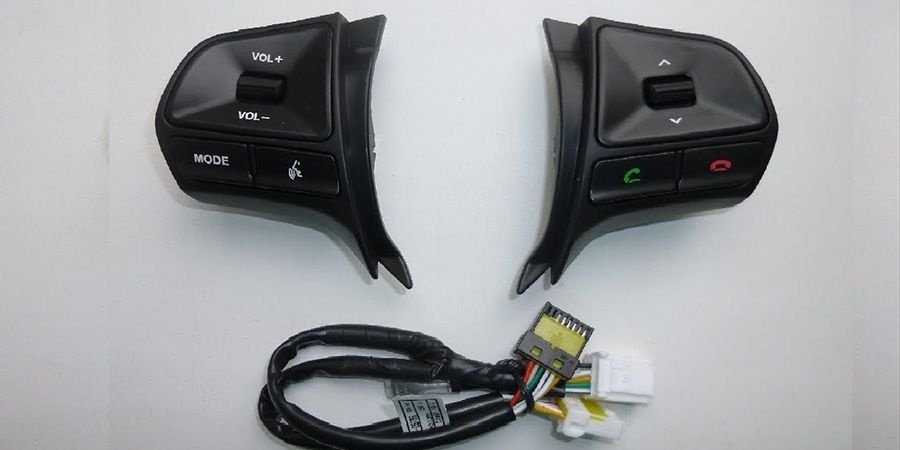

Базовая комплектация кнопок и их функционал

• MODE – отвечает за меню настроек магнитолы, позволяя переключать её режимы;
• стрелки «вверх»/«вниз» — позволяет переключаться между звуковыми дорожками и радиостанциями;
• кнопки громкости VOLUME +/- — увеличивает и уменьшает громкость воспроизведения;
• MUTE – выключает и включает звук.

Помимо этого набора функций, более продвинутые версии так же могут комплектоваться системой Bluetooth для управления беспроводной гарнитурой.

Как видно из вышеописанного, установка кнопок на штатное рулевое колесо от Киа Рио предельно упрощает работу по управлению автомобильной магнитолой, а в отдельных случаях, помогает без проблем и, главное, абсолютно безопасно, пользоваться Вашим мобильным телефоном.

Необходимый инструмент

• Простой ключ на 10;
• балонный ключ;
• отвёртка-звёздочка типа TORX T-30;
• крестовая отвёртка;
• нож или любой другой острый тонкий предмет.

Процесс установки кнопок. Последовательность действий

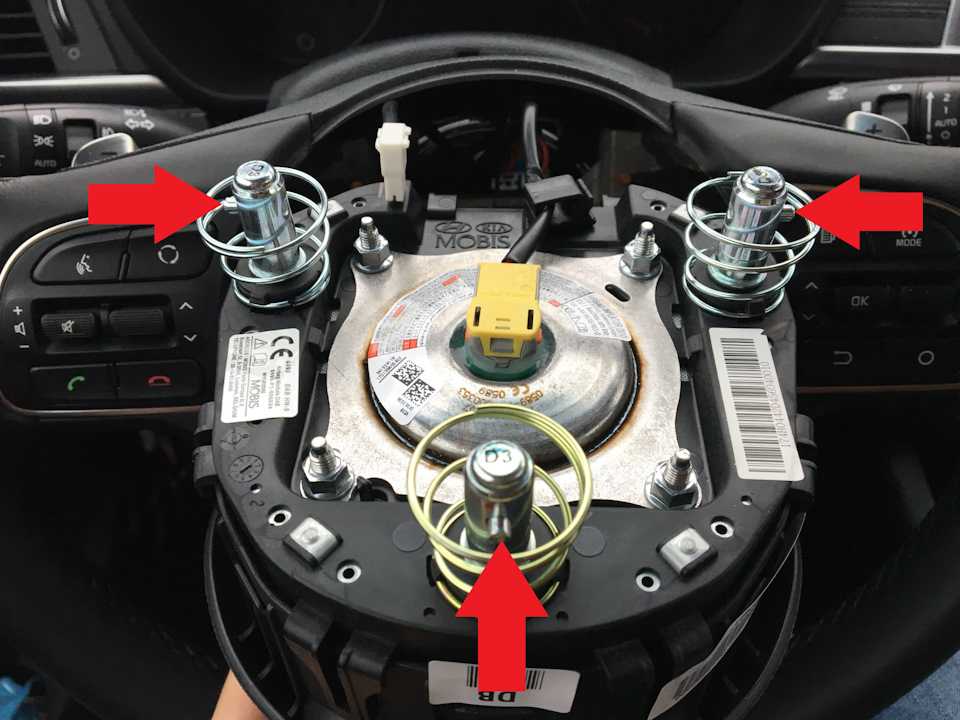

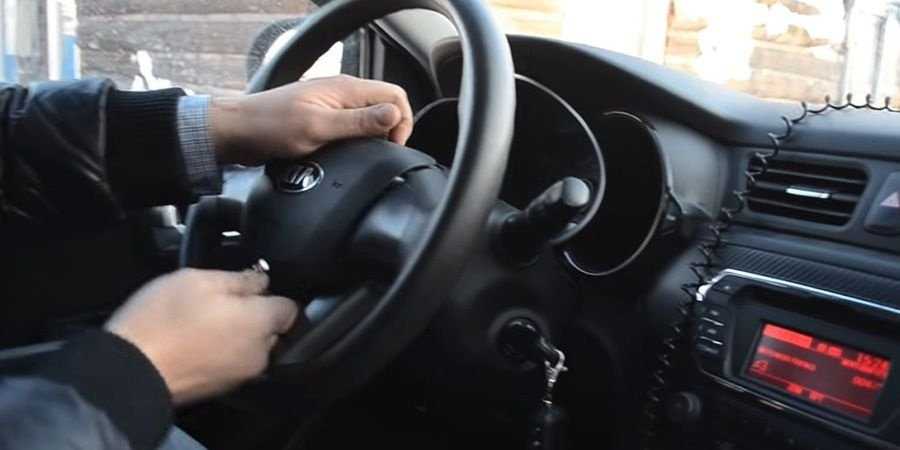

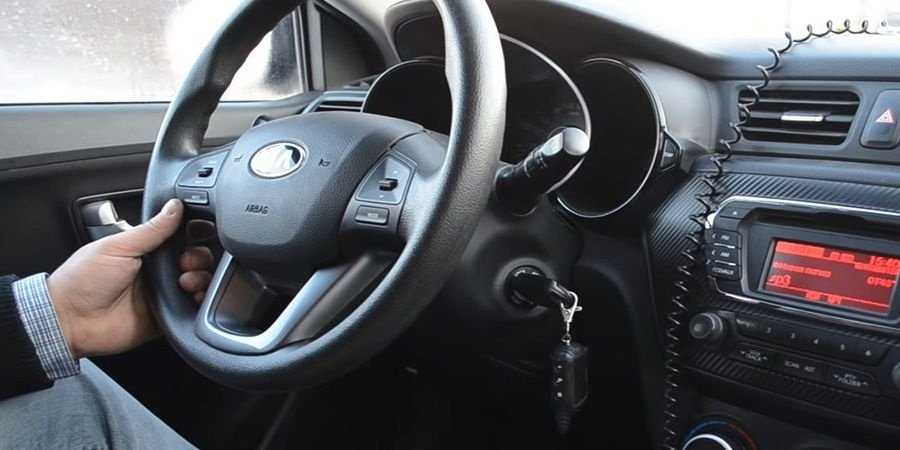

1. Необходимо найти углубления с болтами по бокам руля, удерживающими подушку безопасности, открутить их отвёрткой Т-30 и аккуратно снять её.

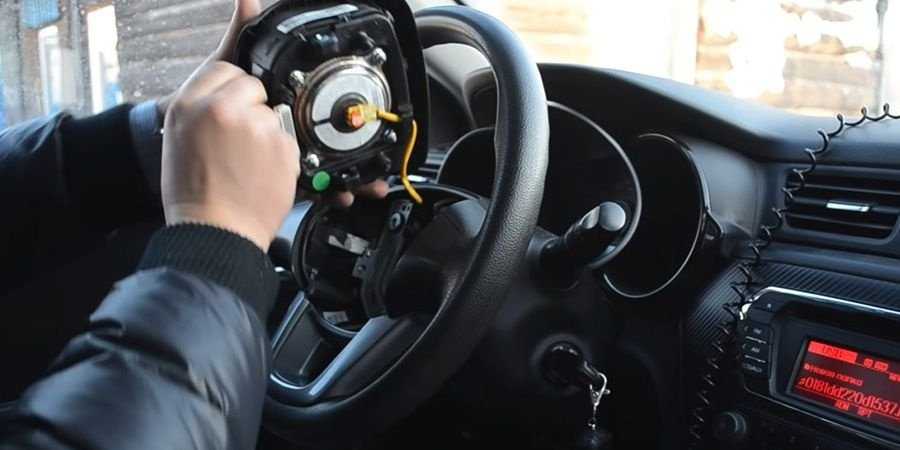

2. Отсоединить провода от рулевой колодки и блока подушки. Здесь пригодится острый предмет – с его помощью намного легче подцепить головку разъёма.

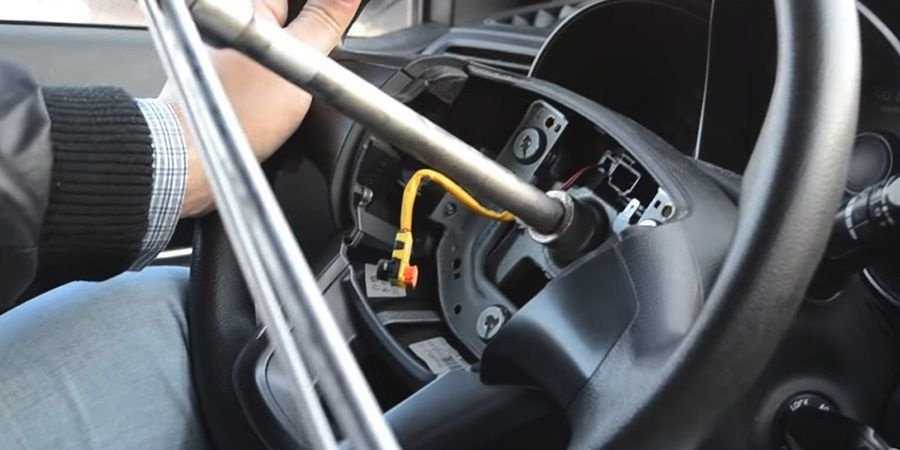

3. Теперь следует выровнять руль и открутить ключом «балонником» гайку посередине. Не стоит дёргать руль, достаточно с усилием плавно потянуть на себя, при необходимости раскачивая его из стороны в сторону. Старайтесь следить за тем, чтобы контактное кольцо осталось в первоначальном положении.

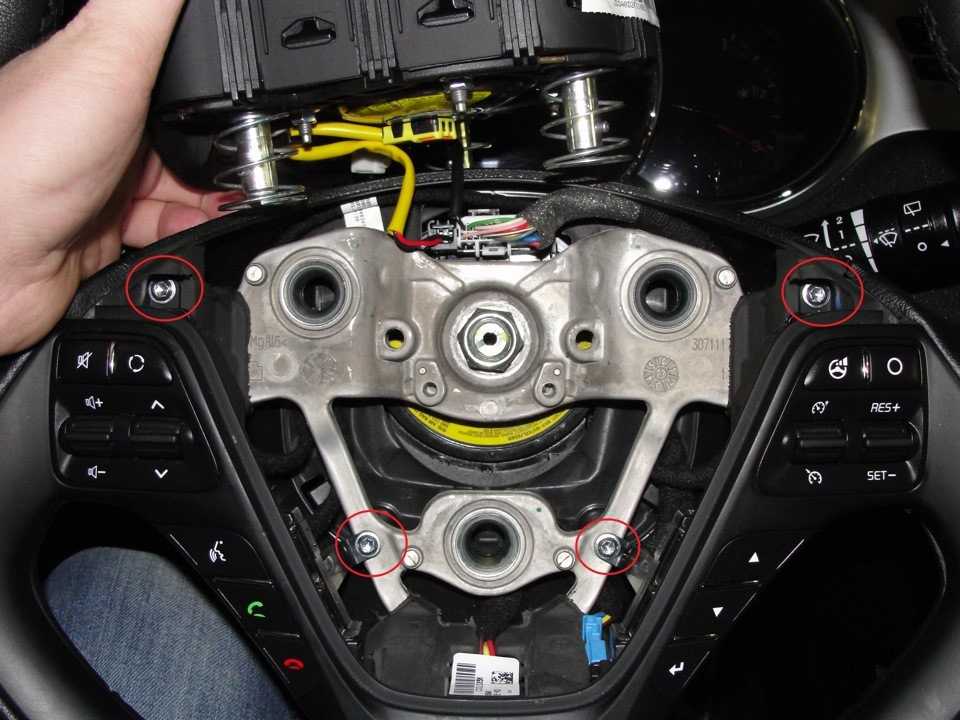

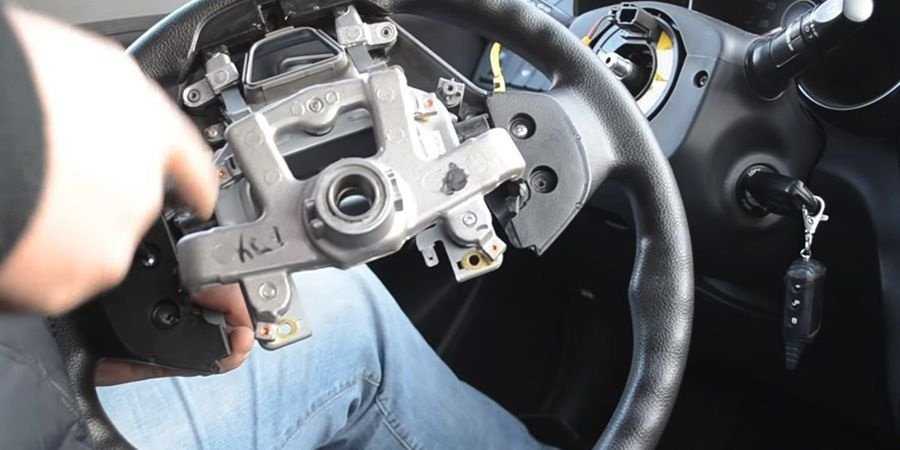

4. После отсоединения руля, крестовой отвёрткой открутить шесть винтов сзади и снять крышку.

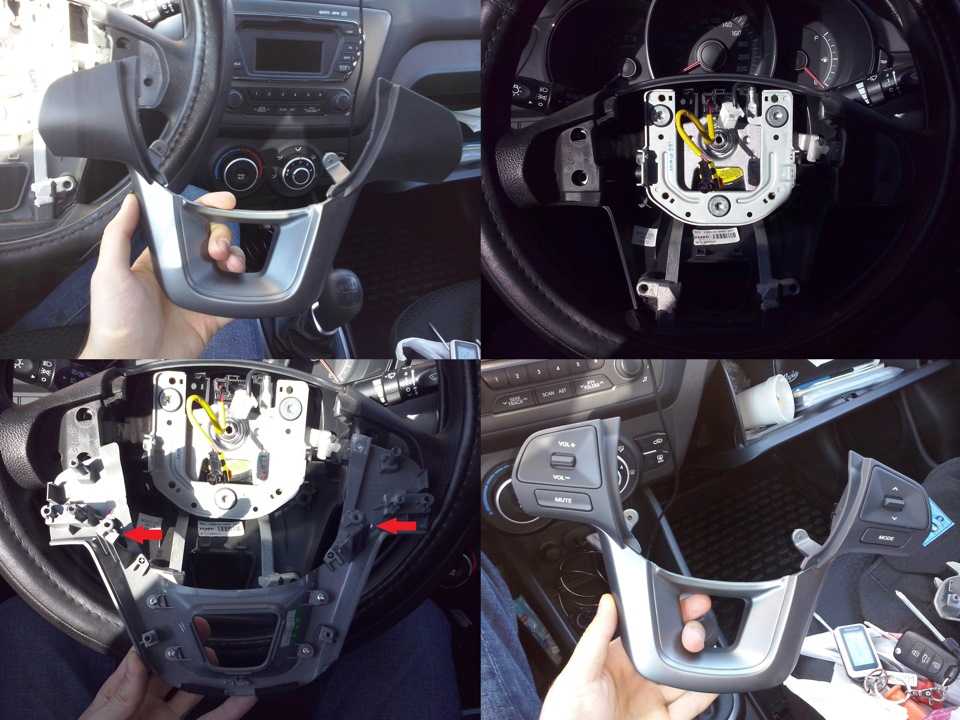

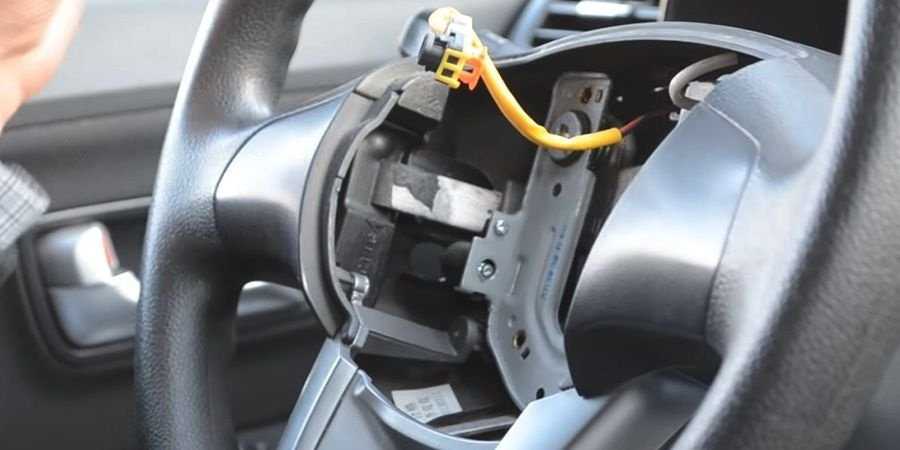

5. Открутить оставшиеся, после чего снять пластмассовые панели-заглушки.

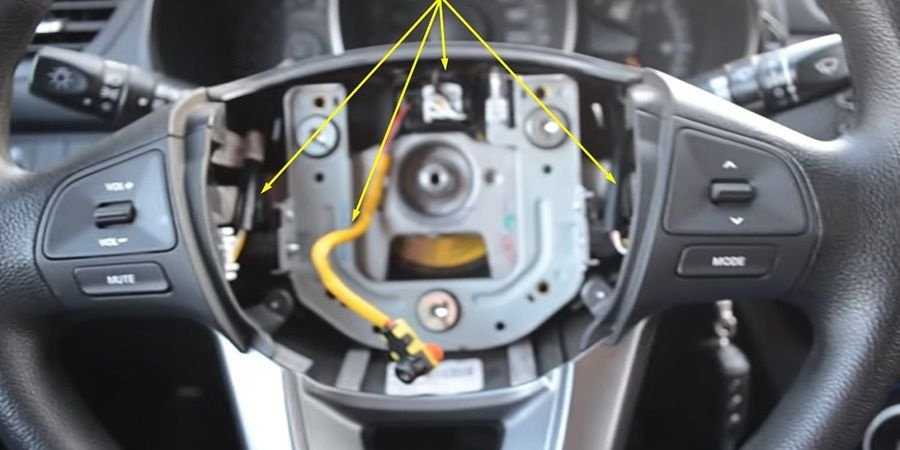

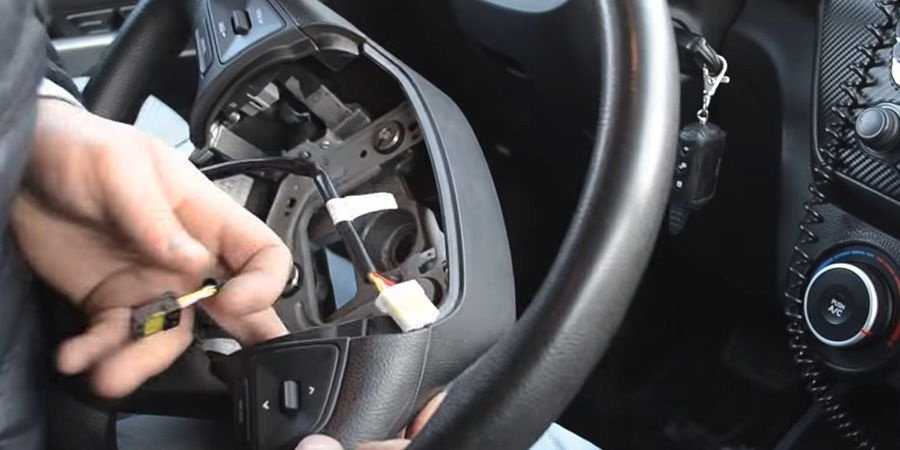

6. Остаётся только установить кнопки управления, проложить провода, закрутить, подсоединить штекеры и установить руль в обратном порядке.

С помощью таких нехитрых манипуляций в течение 30-40 минут Вы станете счастливым обладателем удобной, практичной и безопасной системы управления Вашей музыкальной коллекцией и телефонными звонками без отрыва от вождения.

А для закрепления материала, советуем посмотреть видео-инструкцию:

Процесс демонтажа рулевой рейки Киа Рио

Инструкция по снятию рулевой рейки включает следующие шаги:

Поставьте автомобиль в яму или на подъемник. Под днищем необходимо демонтировать защиту двигателя, которая крепится на нескольких болтах. Удобнее всего будет использовать электроинструмент.
Выкрутите шланги, трубки высокого давления и обратного, слейте масло и выкрутите рулевой карданчик. Открутите крепежи узла, используя головку на 14

После этого осторожно достаньте всю рейку.
Далее приступайте к разборке узла. Все работы советуем выполнять на хорошо освещенном рабочем столе

Начните с откручивания трубочек гаечным ключом.
Снимите крепежи головки распределителя. Чтобы головка легко вышла из своего посадочного места, необходимо сбить контргайку регулировочной гайки.
После регулировочный проб полностью выкручивается. Достаньте пружину и компонент в виде полумесяца. Достав головку, ударом молотка можно выбить непосредственно зубчатый механизм.
Чтобы открутить крепеж сбоку вала, понадобится разводной ключ. После можно достать из корпуса непосредственно вал.
Тщательно очистите каждый разобранный компонент, удалив старое масло, налет и ржавчину, если она присутствовала на поверхностях.
Замените сальник между головкой распределителя и самой рулевой рейкой. Для этого из зубчатого механизма следует удалить стопорное кольцо и снять подшипник.
Замените сальники в рулевой рейке. Если обнаружены критически изношенные детали, установите новые, купив заранее ремкомплект
Обратите внимание на состояние зубцов вала. Они не должны быть сильно слизаны.
Выполните сборку в обратном порядке
По возможности, тестируя ход вала, убедитесь в герметичности конструкции. Не забудьте заменить кольца на трубках.
Установите рулевую рейку на место, поставьте защиту мотора.

На этом ремонт рейки Киа Риозакончен. Самое сложное – это разборка узла на составные части и отдельная замена деталей. Если вы купили полностью новую рейку, то поставить ее на место старой можно 20-30 минут. На полную разборку и чистку новичкам в этом деле потребуется весь день. Если вы не уверены в своих силах, обратитесь в специализированный сервисный центр, который поможет почистить все детали рулевой рейки и заменить изношенные компоненты.

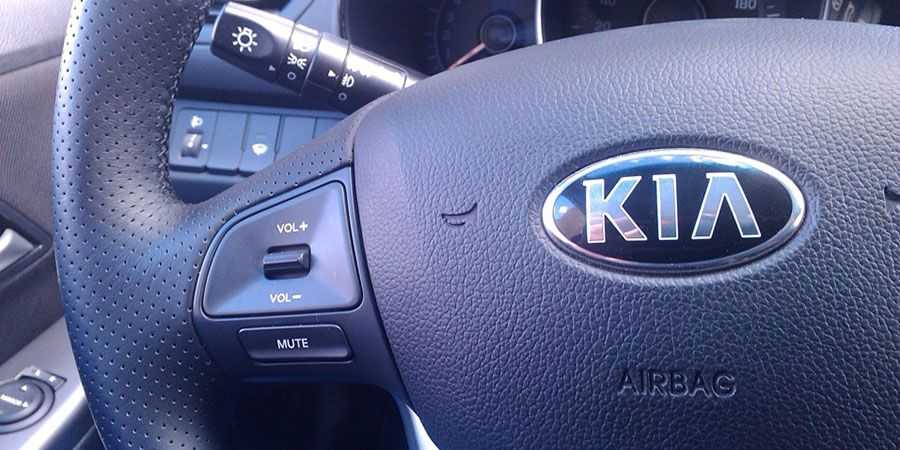

Кнопки на руль Киа Рио

Наверное, каждый владелец личного автомобиля хотя бы раз в жизни задумывался об усовершенствовании свей машины. Но перед тем, как приниматься за серьёзный тюнинг Kia Rio, включающий установку спойлеров, обвесов, форсирование двигателя и прочее, стоит попробовать себя в маленькой доработке. Как вариант — установить кнопки на руль. Иногда полезно обзавестись парочкой дополнительных опций и перенести элементы управления в удобное место.

Стандартный набор кнопок на руле

Производители автомобиля Kia Rio постарались сделать все, чтобы машиной было удобно пользоваться. Основное назначение кнопок на руле — управление встроенной аудиосистемой. С их помощью переключают автомобильную магнитолу, не отвлекаясь от вождения.

При подобной настройке можно управлять работой магнитолы, не отрываясь от вождения. Это снижает риск попадания в аварию.

На некоторых версиях Kia Rio производители продвинулись ещё дальше: дополнили систему функцией Bluetooth. Это позволяет не отвлекаться на телефон при управлении машиной — звонки принимаются простым нажатием клавиши на руле. На таких комплектациях кроме вышеперечисленных также есть кнопки управления телефоном.

Замена штатного руля Рио на мультируль

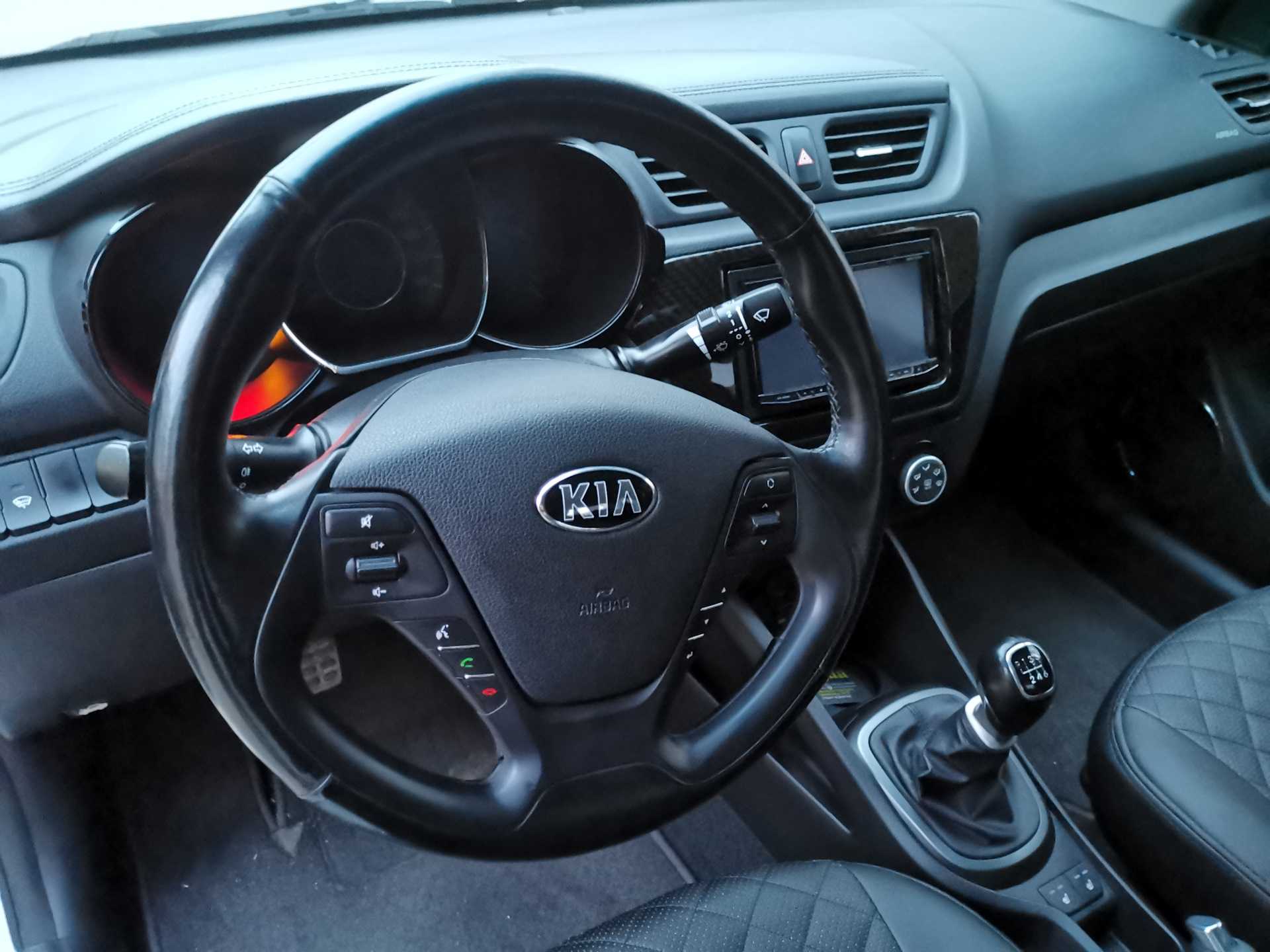

У меня на Рио был обычный руль, а мне хотелось, чтобы он был кожаный, с кнопками. Начал искать варианты в интернете и увидел, что обтянуть рулевое колесо кожей, а потом еще заказывать кнопки у официального дилера дороговато, а вот сам фирменный руль стоит порядка 5 тысяч рублей. Заказал руль, получил его. Перед тем, как установить, я потрогал его, повертел. Ощущения самые положительные, так что ставить его явно имеет смысл.

При установке выяснилось, что нужен торцевой ключ, но мне подсказали, что и обычный баллонник тут подойдет. Кроме баллонника понадобится гаечный ключ на 10, отвертка ТОРЕКС, канцелярский ножик.

Открываем капот автомобиля и скидываем клемму аккумуляторной батареи. После этого отверткой ТОРЕКС отворачиваем болты, которая находятся по бокам рулевой колонки. Вытаскиваем со своего места блок подушки безопасности, выдергиваем разъем. Руль ставим так, чтобы колеса смотрели строго прямо и баллонным ключом отворачиваем центральную гайку.

Если вы думаете, что после отворачивания бота вы легко сможете вытащить руль одним движением, то вы ошибаетесь. Нужно хорошенько упереться ногами в пол и с большим усилием тянуть на себя.

Старый руль снят, убираем его в сторону, вместо него ставим новый мультируль. Фиксируем разъем с кнопок, заворачиваем центральную гайку баллонным ключом. Присоединяем разъем аирбага, ставим блок подушки безопасности на место, затягиваем болты крепления. Ставим минусовую клемму аккумулятора на место, закрываем капот автомобиля. Потом проверяем работу кнопок на руле.

В моем случае все кнопки работают просто замечательно, функциональность стопроцентная. Даже подсветка тут есть, чтобы в темноте не перепутать какая кнопка за что отвечает.

Скачивание книги

После успешной очистки платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы вы будете перенаправлены на страницу успешной оплаты:

На этой странице необходимо указать адрес вашей электронной почты, на который будет выслан доступ для скачивания книги.

Приобретенная вами книга будет в вашем личном кабинете, откуда вы всегда сможете ее скачать.

Обращаем ваше внимание, что после совершения платежа вам необходимо вернуться с сайта платежной системы на сайт KrutilVertel. Если по какой-то причине вы не вернулись на сайт и закрыли вкладку платежной системы с сообщением о том, что оплата произведена, сообщите нам об этом: мы отправим вам письмо с указанием доступа для загрузки книги

Если по какой-то причине вы не вернулись на сайт и закрыли вкладку платежной системы с сообщением о том, что оплата произведена, сообщите нам об этом: мы отправим вам письмо с указанием доступа для загрузки книги.

Снятие и установка (замена) рулевого колеса автомобиля KIA Rio

Для снятия и установки (замены) рулевого колеса автомобиля KIA Rio вам потребуются:

ПРЕДУПРЕЖДЕНИЯ:

Для диагностики и ремонта электронных систем пассивной безопасности (SRS) требуются специальное оборудование и оснастка. В случае выхода их из строя обращайтесь на специализированную станцию технического обслуживания. Во избежание получения травм от несанкционированного срабатывания пиротехнических зарядов не проводите самостоятельную разборку элементов системы. Однако при ремонте рулевого управления, электрооборудования и кузова модуль подушки безопасности водителя может препятствовать проведению работ. При необходимости его снятия и установки работы можно провести самостоятельно, строго придерживаясь следующих правил эксплуатации системы.

Перед началом работ отключите аккумуляторную батарею. Попытка снятия подушки безопасности без отключения электропитания может привести к неожиданному срабатыванию подушки.

Приступать к операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо после отсоединения провода от клеммы «минус» аккумуляторной батареи подождать не менее десяти секунд.

Запрещается разборка модуля подушки безопасности.

Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

Снятый с автомобиля модуль подушки безопасности должен храниться на ровной горизонтальной поверхности, облицовкой модуля вверх.

Не допускается воздействие на модуль подушки безопасности температуры выше 95 о С. При установке модуля в рулевое колесо автомобиля находитесь вне зоны разворачивания надувной подушки.

При первом включении зажигания после установки модуля подушки безопасности на автомобиль находитесь вне автомобиля и включайте выключатель зажигания, протянув руку под нижним кожухом рулевой колонки.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите подушку безопасности (см. «Снятие и установка подушки безопасности водителя»).

Кнопки на руль Киа Рио

Наверное, каждый владелец личного автомобиля хотя бы раз в жизни задумывался об усовершенствовании своей машины. Но перед тем, как приниматься за серьёзный тюнинг Kia Rio, включающий установку спойлеров, обвесов, форсирование двигателя и прочее, стоит попробовать себя в маленькой доработке. Как вариант — установить кнопки на руль. Иногда полезно обзавестись парочкой дополнительных опций и перенести элементы управления в удобное место.

Стандартный набор кнопок на руле

Производители автомобиля Kia Rio постарались сделать все, чтобы машиной было удобно пользоваться. Основное назначение кнопок на руле — управление встроенной аудиосистемой. С их помощью переключают автомобильную магнитолу, не отвлекаясь от вождения. Стандартная комплектация Kia Rio состоит из следующих клавиш:

• MODE – переключение рабочих режимов в магнитоле;
• VOL – рычажок, расположенный сбоку, при помощи которого настраивается звук;
• стрелки – переключение между радиоволнами и аудиофайлами;
• MUTE – моментальное выключение звука.

При подобной настройке можно управлять работой магнитолы, не отрываясь от вождения. Это снижает риск попадания в аварию.

На некоторых версиях Kia Rio производители продвинулись ещё дальше: дополнили систему функцией Bluetooth. Это позволяет не отвлекаться на телефон при управлении машиной — звонки принимаются простым нажатием клавиши на руле. На таких комплектациях кроме вышеперечисленных также есть кнопки управления телефоном.

Рулевое колесо Kia Rio / K2 с 2017 года

3. Рулевое колесо

1. Рулевое колесо.
2. Нижняя крышка.
3. Облицовка.
4. Переключатель дистанционного управления.
5. Разъем.

Снятие и установка рулевого колеса

1. Отсоединить отрицательную клемму аккумуляторной батареи и подождать не менее 30 секунд.

2. Повернуть рулевое колесо так, чтобы передние колеса автомобиля установились в положение прямолинейного движения.

3. Снять модуль подушки безопасности водителя (DAB) (см. главу 20 «Пассивная безопасность»).

4. Отсоединить разъем контактного диска.

5. Отвернуть болт и снять рулевое колесо.

Внимание: — При снятии рулевого колеса не стучать по нему молотком, поскольку это может повредить рулевую колонку. — Не использовать болт крепления рулевого колеса повторно

Примечание: Момент затяжки: 44.1 — 49.0Н·м.

6. Установка производится в порядке, обратном снятию.

Разборка и сборка рулевого колеса

1. Отвернуть крепежные винты.

2. Отвернуть винты крепления нижней крышки рулевого колеса.

3. Отсоединить разъем переключателей.

4. Снять облицовку.

5. Сборка производится в последовательности, обратной разборке.

Подогрев рулевого колеса

Примечание: Функция подогрева рулевого колеса обеспечивает комфортные температурные условия для водителя в холодное время года.

Проверка подогрева рулевого колеса

1. Измерить сопротивление термистора NTC (черный/красный, черный)и оплетки подогрева (желтый) (значения – см. таблицу выше).

2. Измерить температуру поверхности обода рулевого колеса. Рулевое колесо должно нагреваться от -20°С до +20°С за 6 минут. Спустя 25 минут температура поверхности обода рулевого колеса должна составлять 38°С.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата и скачивание в целях безопасности происходит из личного кабинета.

Автоматический переход через 10 секунд.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

После нажатия на кнопку «КУПИТЬ» автоматически запуститься платежная система, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.).

После указания данных карты или других платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Установка кнопок на руль Киа Рио: последовательность процесса

Поставьте колеса в горизонтальное положение. Снятие клеммы «-» с аккумулятора гаечным ключом 10.

Ослабление клаксона с помощью Т40 в пазах по бокам руля. Разборка класконного устройства. Отключите питание от подушки безопасности с помощью ножа. Удаление ненужного и мешающего технологического разъема.

Рулевое колесо откручивается от «головки» на 22 баллонных ключа, которая фиксируется гайкой посередине. Руль снимается плавно, без толчков и толчков, при необходимости качается из стороны в сторону легкими движениями, гайка никогда не откручивается до конца.

После снятия руля — отверткой откручиваем на нем 6 задних болтов с дальнейшим снятием кожуха крышки после освобождения защелки. Наконец, снимите пластиковые панели крышки вместе с оставшимися болтами (по три на каждый).

Свободное место для нового оборудования. Симметричная установка кнопочного блока в пустое пространство на месте заглушек производится в обратной последовательности. Застежки более узкие. Применяется крышка, которая одновременно удерживается третьими болтами кнопок управления.

Проведите кабель по специальным каналам в форме ниши, подключите блок питания к кнопкам методом «вилка + клемма» и установите рулевое колесо на колонку в обратном порядке. Верните подушку безопасности и кнопку звукового сигнала в исходное положение.

Затем вы можете использовать кнопки.

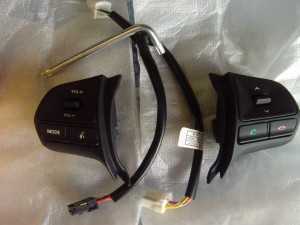

Серия рычагов управления с подсветкой для замены заглушек состоит из:

• качелька переключения каналов;
• качелька увеличения-уменьшения звуковой мощности;
• клавиши отключения звука внешнего динамика;
• клавиши переключения режима работы.

Так, в базовой комплектации рычаги ДУ на руле отсутствуют по понятным причинам

Но создатели этого универсального автомобиля осторожно оставили выемки в рулевом колесе для мультимедийных клавиш. Поэтому всегда есть возможность улучшить этот элемент тюнинга салона и сделать это никогда не поздно

После этого вам не нужно будет отвлекать внимание, манипулируя пультом дистанционного управления, потому что с помощью кнопок управления это можно делать, не глядя. Кроме того, статистика аварий также подтверждает, что в этой ситуации количество аварий по вине отвлеченного водителя снижается на порядок

Проверка и рекомендации по эксплуатации

Как только новая рейка Kia Rio установлена, проведите тест-драйв машины. Руль незначительно может стать жестче, но скрипы, стуки или провалы в усилиях должны исчезнуть. Выполните несколько разворотов и убедитесь, что руль без проблем поворачивается в обе стороны. После стоянки проверьте днище на наличие протечек. Типичная ошибка при сборке рейки – нарушение герметизации. Срок службы нового узла ориентировочно составляет 200-250 тысяч километров. Эксперты рекомендуют проводить диагностику каждые 75 тысяч.

Чтобы продлить жизнь рулевой рейки вашего Киа Рио, рекомендуем придерживаться нескольких советов:

• Не прибегайте к агрессивному стилю вождения. Несколько месяцев регулярной скоростной езды по ямам и выбоинам гарантированно выведут из строя или существенно повредят рулевую рейку, не говоря о других компонентам подвески автомобиля.
• Регулярно проверяйте пыльники. Эта процедура займет 5-10 минут вашего времени, но позволит избежать в будущем серьезных последствий. Как видно, разбирать всю рейку и тщательно вычищать грязь не так просто.
• Не заводите автомобиль с повернутыми колесами. В этот момент насос выдает максимальное давление, что грозит пробитием и появлением протечек.

Эти советы помогут максимально продлить эксплуатацию рулевой рейки и сэкономить денежные средства на ремонте. Дополнительно рекомендуется проверять в ходе ТО целостность и корректность работы насоса гидроусилителя руля.

Рулевая рейка – один из главных компонентов в системе рулевого управления. От нее напрямую зависит чувствительность руля и отзывчивость машины. В аварийных ситуациях тугость руля может привести к печальным последствиям, поэтому при появлении первых признаков поломки рулевой рейки сразу же отправьтесь на диагностику в сервисный центр или разберите ее самостоятельно.

Процесс достаточно трудоемкий, но осуществимый

При наличии инструмента и осторожности водители смогут полностью разобрать и собрать рейку, очистив или заменив необходимые детали. Дополнительно очищайте бачок для масла ГУР

В редких случаях к постукиваниям в рулевой рейке приводит именно поломка гидроусилителя руля.

голоса

Рейтинг статьи

Как снять руль киа рио 2

К странице.

Страница 1 из 2

1

2

>

1 5

Меню пользователя Vladimir Ch

Посмотреть профиль

Найти все темы, созданные Vladimir Ch

Найти все сообщения от Vladimir Ch

1798 109

Меню пользователя Димася

Посмотреть профиль

Найти все темы, созданные Димася

Найти все сообщения от Димася

601 867

Меню пользователя аdmin

Посмотреть профиль

Найти все темы, созданные аdmin

Найти все сообщения от аdmin

Просмотр загрузок

Эту рекламу можно отключить.

Меню пользователя Alexashka

Посмотреть профиль

Найти все темы, созданные Alexashka

Найти все сообщения от Alexashka

2

Меню пользователя Saiber86

Посмотреть профиль

Найти все темы, созданные Saiber86

Найти все сообщения от Saiber86

1 5

Меню пользователя Vladimir Ch

Посмотреть профиль

Найти все темы, созданные Vladimir Ch

Найти все сообщения от Vladimir Ch

Эту рекламу можно отключить.

12

«. и никто не знает, где шаг через край, газ до оказа — одной ногой в рай. «

Меню пользователя Nikitich

Посмотреть профиль

Найти все темы, созданные Nikitich

Найти все сообщения от Nikitich

21 39

Меню пользователя Авас

Посмотреть профиль

Найти все темы, созданные Авас

Найти все сообщения от Авас

12

Я без съемника снимал, 2 раза ладонью справа по рулю стукнул, 2 раза слева, после чего он легко сошел со шлицов.

ЗЫ Самое опасное в снятии руля — это выстрел подушки. Обязательно скидываем клеммы с аккумулятора обе, курим 5 минут, после чего обязательно подержавшись за металлические части кузова (снять статику) приступаем к отключению возъема подушки.

«. и никто не знает, где шаг через край, газ до оказа — одной ногой в рай. «

Снятие и установка рулевого колеса

Обязательно ознакомьтесь с разделом «Меры предосторожности» при работе с подушкой безопасности. 1

Отсоедините трос груза от гидроаккумулятора. Аккумулятор находится в багажнике за правой боковой обшивкой

1. Отсоедините трос груза от гидроаккумулятора. Аккумулятор находится в багажнике за правой боковой обшивкой.

При отключении аккумулятора данные из электронной памяти удаляются, например, из памяти неисправностей двигателя.

2. Изолируйте заземляющий провод аккумуляторной батареи, чтобы предотвратить случайный контакт.

3. Отверните три болта крепления нижней облицовки рулевой колонки.

4. Нажмите на верхнюю облицовку рулевой колонки с обеих сторон в области, показанной на рисунке, и опустите нижнюю облицовку.

5. Отсоедините разъем подушки безопасности (оранжевый).

6. Отсоедините разъем переключателя на рулевом колесе, если он есть.
7. Выкрутите два 27-миллиметровых винта Torx с задней стороны рулевого колеса.

8. Поднимите подушку безопасности в сборе и отсоедините следующие разъемы:
а) Патрон зажигания (1).
б) Звуковой сигнал (2)
в) Подрулевой переключатель (3).

9. Снимите подушку безопасности в сборе и поместите ее ударной пластиной вверх, например, в багажник.

10. Выпрямите колеса. Отметки на рулевом колесе и штифте должны совпадать.

11. Снимите болт (стрелка на прилагаемом рисунке). После ослабления болта срабатывает предохранительная пружина (F), которая удерживает контактное кольцо в центральном положении. После ослабления болта ни в коем случае не поворачивайте рулевое колесо. В противном случае контактное кольцо повреждено.

12. Отметьте положение руля относительно пальца.
13. Снимите рулевое колесо со шпильки. При необходимости можно использовать съемник.

Не ударяйте и не ударяйте рулевое колесо. Будьте осторожны, чтобы не повредить трос при снятии колеса.

1. Проверьте положение контактного кольца на рулевом колесе. Маркировка (1) должна совпадать. См. Прилагаемую иллюстрацию. Если контактное кольцо было смещено или вы не уверены, находится ли оно в центральном положении, отрегулируйте положение контактного кольца следующим образом.

2. Нажмите на пружину (F) и поверните контактное кольцо влево и вправо до упора. Подсчитайте общее количество вращений и разделите их пополам.

3. Поверните кольцо от упора на половину полученной скорости, чтобы выемки (1) совпали. Отпустите пружину (F).

4. Убедитесь, что переключатель указателей поворота находится в центральном положении. В противном случае вы можете повредить кулачок при установке рулевого колеса.

5. Поместите маховик в канавку шпинделя так, чтобы предыдущие отметки совпали. Убедитесь, что стопорный штифт (1) входит в паз (2).

6. Затяните болт рулевого колеса с указанным моментом.

Не поворачивайте рулевое колесо до затяжки крепежного болта. Контактное кольцо может быть повреждено.

7. Установите узел подушки безопасности и подсоедините разъем, см. Раздел «Снятие”.
8. Вставьте подушку безопасности в рулевое колесо и затяните крепежный болт с моментом 2 Н. При этом будьте осторожны, чтобы не зажать трос.
9. Подсоедините разъемы подушки безопасности (оранжевого цвета) и переключателя на рулевом колесе.

10. Установите нижнюю облицовку рулевой колонки. Нажмите и зафиксируйте. В этом случае защелка (1) должна войти в крюк (2). См. Прилагаемую иллюстрацию.

На рисунке показано покрытие внизу.

11. Закрепите обшивку тремя болтами.
12. Подсоедините трос груза к аккумулятору. Установите часы.
13. Ведите автомобиль и проверяйте правильность положения рулевого колеса при движении по прямой. Верхний радиус колеса должен быть горизонтальным.
14. Если положение рулевого колеса другое, снимите его снова и переместите.
15. Проверьте работу звукового сигнала.
16. Проверьте автоматический возврат переключателя указателей поворота.

Загрязненное рулевое колесо можно очистить нейтральным моющим средством и теплой водой. Не используйте для этого наждачную бумагу.

Какие требуются инструменты

Если вы купили необходимый набор кнопок, самое время заняться техническими средствами их установки. Это потребует

• плоскогубцы;
• «Голова» 22;
• отвертка Филлипс;
• TORX Т40- «звездочка»;
• карманный нож на все случаи жизни;
• ключ на 10 (обязательно заводской).

Профессиональные слесари автослесаря ​​рекомендуют при разборке и установке использовать намагниченную отвертку. Это значительно облегчает усилия исполнителя, ведь в этом случае крепеж будет выпадать гораздо реже и неохотно. И не пытайтесь установить кнопки, не снимая руль — это сделать априори невозможно.

Подробнее: Замена топливного насоса Форд фокус 2

Кнопки на руль Киа Рио

Наверное, каждый владелец личного автомобиля хотя бы раз в жизни задумывался об усовершенствовании свей машины. Но перед тем, как приниматься за серьёзный тюнинг Kia Rio, включающий установку спойлеров, обвесов, форсирование двигателя и прочее, стоит попробовать себя в маленькой доработке. Как вариант — установить кнопки на руль. Иногда полезно обзавестись парочкой дополнительных опций и перенести элементы управления в удобное место.

Стандартный набор кнопок на руле

Производители автомобиля Kia Rio постарались сделать все, чтобы машиной было удобно пользоваться. Основное назначение кнопок на руле — управление встроенной аудиосистемой. С их помощью переключают автомобильную магнитолу, не отвлекаясь от вождения. Стандартная комплектация Kia Rio состоит из следующих клавиш:

На некоторых версиях Kia Rio производители продвинулись ещё дальше: дополнили систему функцией Bluetooth. Это позволяет не отвлекаться на телефон при управлении машиной — звонки принимаются простым нажатием клавиши на руле. На таких комплектациях кроме вышеперечисленных также есть кнопки управления телефоном.

Особенности установки кнопок самостоятельно

Система руля на Киа Рио состоит из левого и правого блоков. Кроме этого предусмотрены дополнительные провода специально для подключения оборудования, которого нет в заводских комплектациях. Возможность самостоятельной установки кнопок была предусмотрена производителями. Обычно это занимает не более получаса.

Следует уточнить, что не во всех моделях дополнительная установка кнопок предусмотрена разработчиками. В данной серии всего четыре версии авто оснащены такой возможностью:

На моделях Комфорт чаще всего возникает необходимость в установке дополнительных клавиш. Обычно продаваемые в магазинах кнопки сделаны из прочнейшего пластика. Материал практически не уступает используемому производителями. Самостоятельный монтаж кнопок на Kia Rio даёт возможность сэкономить серьёзные деньги, покупая более дешёвую комплектацию машины.

Требуемый для установки кнопок инструмент:

Перед тем, как снимать руль, нужно выставить колёса в положение «прямо» и убрать клеммы с аккумулятора.

Последовательная инструкция того, как снять руль на Kia Rio:

Подводим итоги

Установка дополнительных кнопок – это в первую очередь безопасно, а также очень комфортно. Часто нужно во время движения убрать звук. Удобно, не отвлекаясь от дороги, просто нажать клавишу на руле. А установка Bluetooth помогает сэкономить на приобретении дополнительной гарнитуры.

Заключение

Тумблера, кнопки, флажки, рычажки, блинкеры, сенсорные дисплеи, навигационные «примочки» и пр. в последнее время добавляются в салон легковой машины в большом количестве. Всё это хозяйство призвано создать для водителя и пассажиров максимально комфортные условия управления транспортным средством и дорожного движения вообще. И вполне логично, что функционал выводится именно на руль, постоянно находящийся во время езды в контакте с руками водителя. Так, рулевые колёса элитных иномарок буквально напичканы кнопочными блоками.

Всё это говорит о том, что технический прогресс не стоит на месте. Например, сейчас уже никого не удивишь коробкой-«автоматом», а ещё каких-нибудь лет десять назад это считалось редкостью. И нравится кому-то или нет, но старая добрая «механика» постепенно вытесняется более передовыми типами трансмиссии – автоматической, роботизированной и бесступенчатым вариатором. Потому что никто не будет спорить: они намного удобнее трансмиссии с ручным переключением.

Хотя иногда поговорка «новое – хорошо забытое старое» находит своё подтверждение и в автоделе. Сегодня уже далеко не все вспомнят, что рычаг переключения скоростей на «Победе» ГАЗ-М20 и «Волге» ГАЗ-21 располагался… на рулевой колонке. Это было удобнее для водителя, но создавало проблемы при обслуживании и являлось ненадёжным технологическим звеном. Поэтому, чтобы упростить громоздкую схему переключения передач, инженерами было принято решение установить рычаг на полике, непосредственно над коробкой, как у грузовиков.

Теперь же оптимизированные средства управления автомобилем вернулись на руль в виде кнопок и клавиш, а необходимость в рычаге переключения передач отпала совсем. Зато необходимость в руле, который, похоже, становится ключевым функциональным узлом современного автомобиля, сохранится ещё долго…
