Как отрегулировать клапана на камазе 740

Мой метод регулировки клапанов

Мой метод по проще чем в книге. Точно также перед началом регулировки проверяем затяжку болтов головок цилиндров, проверяем момент затяжки гаек шпилек стоек коромысел, после этого тогда и проводим регулировку клапанов.

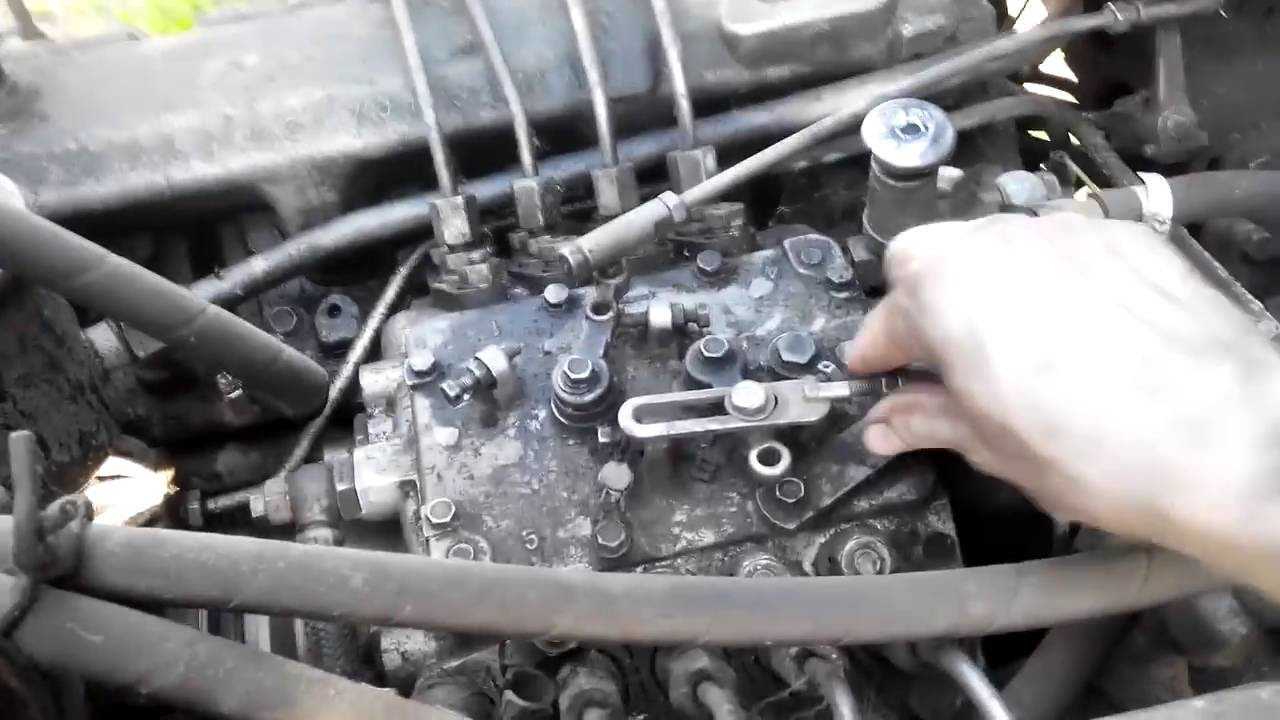

Далее откручиваем все патрубки высокого давления на ТНВД. Монтажкой прокручиваем за маховик и смотрим в каком цилиндре вступила солярка. Это значит там и есть ВМТ данного цилиндра. Берем щуп отвертку ключ на 14 и начинаем регулировку клапанов.

момент впрыска топлива

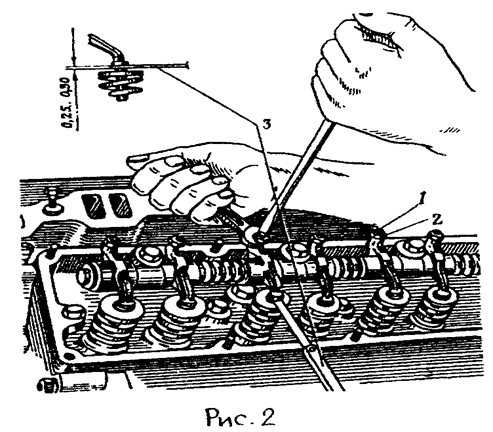

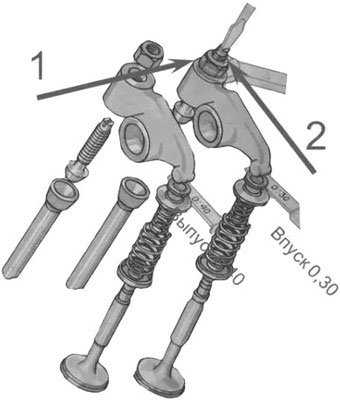

Я выставляю на впускной клапан 0,25 мм, а на впускной 0,30 мм зазор. Потом прокручиваем на 2 отверстия это 60 градусов и уже можно не смотреть на впрыск насоса там точно будет следующий цилиндр идущий по порядку 15426378.

90 градусов против часовой

Я два раза регулировал по книге по первому методу но качество регулировки получается хуже если по 2 цилиндра регулировать. С моим методом двигатель работает отлично даже не шелохнется как будто и не заводил.Всем советую попробовать отрегулировать клапана как написал я для сравнения увидите разницу.

Регулировка клапанов КамАЗа должна проводиться только на остывшем двигателе. Должно пройти не менее получаса с момента его отключения.

Внутренние процессы

Функционирование установки КамАЗ связано с протекающими в камере процессами. Действия происходят в определённой строгой последовательности с периодическим повторением в каждом цилиндре. Сумма процессов – рабочий цикл, состоящий из периодов распределения газов.

Двигатель КамАЗ 740:

За одну последовательность рабочих процессов в цилиндре выполняется один поджог горючего. Период задержки, от одной вспышки до другой, влияет на плавность хода силового агрегата. Чем меньше промежуток, тем меньше колебания при работе мотора. Плавность зависит и от того, сколько цилиндров в КамАЗе. В нашем варианте речь идёт о восьми камерах. Это рациональное число, поскольку большое количество камер ведёт к большему промежутку между вспышками и резкой работе мотора. В то же время, недостаточное количество камер не даёт необходимой мощности.

Конструктивные особенности клапанного механизма

Принципиально для работы двигателя необходимо не менее двух клапанов на каждый рабочий цилиндр. Один отвечает за впуск, а второй за выпуск (у первого больше диаметр тарелки для обеспечения более качественного наполнения рабочего цилиндра готовой смесью). Также в состав механизма входят следующие компоненты:

• втулки (служат для удержания направления движения рабочих клапанов при эксплуатации и предотвращения их увода в сторону);
• пружина (необходима для возвращения в первоначальное положение);
• толкатель (служит для передачи нажимного усилия от кулачка распредвала);
• маслосъемные колпачки (необходимы для предотвращения попадания моторного масла в рабочий цилиндр);
• сухари (служат для фиксации узла и обеспечения опорной поверхности);
• седло (место, где происходит касание тарелки с корпусом двигателя).

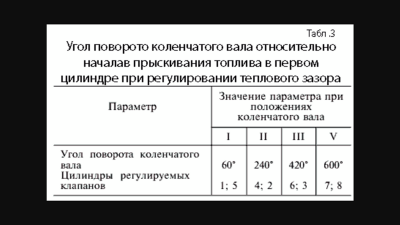

Порядок регулировки клапанов КамАЗ 740

Правильная регулировка клапанов соответствует порядку движения их в двигателе. В большинстве моторов КамАЗ 740 проводится с интервалом в 60 градусов. Для этого нужно поворачивать ломик на 2 положения поршней. При этом происходит поворот коленчатого вала на 1 оборот, то есть на 180 градусов. В большинстве моделей регулировка происходит последовательно попарно в следующих цилиндрах:

1. первый и пятый;
2. второй и четвертый;
3. третий и шестой;
4. седьмой и восьмой.

Некоторые модели двигателей могут отличаться от стандартной схемы. Перед началом операции требуется посмотреть документацию к мотору, а именно схему последовательности регулировки для данной модели. Кроме последовательности клапанов в них указаны оптимальные зазоры и давление на гайки. В некоторых моторах вместо обычных для КамАЗа 0,3 и 0,4 мм. указаны величины в 0,25 и 0,35 мм. Кроме того, в документации указаны величины оптимальной затяжки винтов клапанов и креплений головок блоков цилиндров. Для разных моделей двигателя они отличаются в зависимости от массы и объема силового агрегата.

Попутно во время работы можно проверить состояние частей мотора, очистить внешние части и поддоны от загрязнений.

После проведения всех необходимых операций необходимо осуществить проверку фиксаторов. Далее следует обкатка машины. Проверяется шум двигателя, мощность мотора, расход топлива. При правильно проведенной регулировке все эти показатели должны быть в норме, что повысит эффективность работы машины и снизит ее износ.

• Снижение крутящего момента системой защиты двигателя газель некст



• Устройство задней подвески киа рио 3 с двигателем 1.4



• Регулировка клапанов 3s fe



• Система охлаждения двигателя джили мк



• Руководство по ремонту двигателя 417

с дизельным двигателем Cummins ISF 2.8

Также рекомендуем не реже чем раз в 150 000 километров (можно и чаще) регулировать зазоры клапанов.

В процессе эксплуатации зазоры клапанов увеличиваются и это влияет на компрессию. В результате может увеличиться расход топлива, снизиться мощность, начнут стучать клапана, из-за чего могут вылететь седла. Если вылетают седла, то можно прилипнуть на замену или ремонт головки блока цилиндров.

Если клапан «достучит» до поршня, то соответственно попадаем на замену поршневой. Поэтому со временем регулировка клапанов на Камминзе, как и на любом другом двигателе, необходима.

Регулировка клапанов на Газели с Cummins ISF 2.8, как и на любом другом двигателе, — это стандартная и необходимая процедура. После нее увеличивается компрессия, снижается расход, двигатель начинает лучше тянуть и ровнее работать.

Для того, чтобы сделать регулировку клапанов двигателя Камминс ISF 2.8 самостоятельно, Вам потребуется проделать следующие шаги:

1) Снимаем трубку сапуна.

2) Отсоединяем топливные трубки от форсунок.

3) Отводим в сторону топливную рампу, ослабив гайки.

4) Вытаскиваем форсунки, предварительно сняв фиксаторы штуцеров и фиксатор самой форсунки.

5) Снимаем клапанную крышку.

6)Дальше собственно регулируем клапана. Впускные клапана – короткие, выпускные – длинные.

Крутим шкив (демпфер) к/в до того, пока отверстие на нем не совместится с отверстием на блоке.

Проверяем зазоры на коромыслах: Зазор на впуске — 0,25 Зазор на выпуске – 0,5

7)Всё собираем в обратном порядке.

Вот это наверно и есть все основные нюансы эксплуатации Газели Бизнес и Некст с двигателем Cummins ISF 2.8.

Двигатель Mercedes-Benz (Daimler) OM 457 LA

При разработке нового тягача за основу был взят самый мощный движок, устанавливаемый на Аксор — агрегат в 428 лошадиных сил.

Характеристики двигателя КАМАЗ 5490

• Шесть цилиндров, расположенных в ряд,
• Объем — 11,97 литра,
• Максимальный крутящий момент — 2100 Нм,
• Электронная система турбонаддува с промежуточным охлаждением надувочного воздуха,
• Система BlueTec, снижающая выбросы NOx и уменьшающая долю вредных веществ в выхлопе,
• Соответствие стандарту экологического класса Евро-5,
• Циркуляционное охлаждение охлаждающей жидкостью,
• 4-х-тактный непосредственный впрыск дизельного топлива,
• Диаметр цилиндра — 128 мм,
• Ход поршня — 155 мм,
• Заправочный объем охлаждающей жидкости без обратного охлаждения — 15 л,
• Объем заливаемого моторного масла, включая масляный фильтр — минимум 34 л, максимум 39 л.

Эксплуатация двигателя КАМАЗ 5490

Двигатель работает в паре с шестнадцатиступенчатой синхронизированной механической коробкой переключения передач (МКПП) ZF 16S-2221 с дистанционным управлением, что позволяет автомобилю, по словам владельцев, быть действительно «мощным и тяговистым».

Максимальная скорость автомобиля заявлена в 110 км/ч, при этом эти максимальные 110 км/ч на хорошей дороге двигатель выдерживает на ура, — говорят автолюбители. Расход топлива составляет в среднем 33 литра на 100 км, по отзывам эта цифра соответствует действительности — от 30 до 36 литров в зависимости от груза.

В обязательной регулировке клапанов двигателя КАМАЗ 5490 нет необходимости первые две сотни тысяч километров пробега. Выпуск инструментов для регулирования Камский завод начал еще заблаговременно до выпуска.

Проверка уровня масла, его замена, замена фильтрующих элементов — воздушного и масляного — все происходит стабильно в срок ТО. По отзывам владельцев, при соблюдении рекомендаций по эксплуатации нет необходимости проводить эти процедуры чаще.

Запчасти двигателя КАМАЗ 5490

Водители, которым пришлось искать запчасти для нового магистрально тягача, успели оценить уникальность грузовика — поступление важных и даже порой самых незначительных деталей с места производства может длиться довольно продолжительное время. Отзывы о наличии этой проблемы уже наполнили форумы автовладельцев.

Группа компаний АВТОАЛЬФА предлагает ускорить процесс получения запчастей с помощью больших складских запасов, а также официального дилерства большой группы компаний, которые производят запчасти для двигателя КАМАЗ 5490.

В эту группу входит основной производитель Daimler AG и другие немецкие компании:

Также в наличии запчасти импортных компаний других стран:

И всемирно известных производителей фильтрующих элементов MANN+HUMMEL и Fleetguard, Inc.

Описание цилиндров КамАЗ

Последовательное чередование тактов в камерах двигателя, представляет собой порядок работы цилиндров КамАЗ 740 и других модификаций

При расчёте этого показателя уделяется внимание характеристикам, присущим блоку, а так же конструктивным особенностям детали, преобразующей усилие от шатунов в крутящий момент и детали, управляющей открытием и закрытием клапанов впуска и выпуска

Так, силовой агрегат КамАЗ с V-образной компоновкой блока. Конструктивная особенность остова, сдвиг левого ряда поршней относительно правого на 29,5 миллиметра. Такое расположение обусловлено креплением двух шатунов на одной шейке, действие деталей направлено в противоположные стороны. Таким образом, порядок действия цилиндров КамАЗ происходит по схеме 1х5х4х2х6х3х7х8.

Конструкция коленчатого вала, упрощает изделие технологически, и одновременно увеличивает коэффициент полезного действия силовой установки. Вал укорочен, рассчитан на восемь поршней, которые крепятся к кривошипам, крепящимся на 4-х шейках. Слаженность механизма распределения газов, клапанов и кривошипов увеличивает потенциал мотора.

В каком порядке регулируются клапана

Регулировка осуществляется согласно порядку перемещения клапанов во время работы двигателя.

Если говорить про КАМАЗ 740, то в большинстве случаев настройка выполняется с применением интервала в 60 градусов. Чтобы выполнить такую настройку, следует выполнять проворачивание на 2 положения моторных поршней. В этом случае коленвал проворачивается на один оборот, что соответствует 180 градусам.

В большинстве ДВС на КАМАЗах настройку клапанов выполняют попарно и последовательно в таких цилиндрах:

• 1 и 5;
• 2 и 4;
• 3 и 6;
• 7 и 8.

Но есть двигатели, где стандартная схема не используется. Самое верное решение — открыть техническую документацию и руководство по эксплуатации. Там вы найдете схему, актуальную для правильной регулировки конкретно этого мотора или его модификации.

Дополнительно присутствуют отличия в зазорах и давлении на регулировочные гайки. Есть моторы на КАМАЗах, где зазоры составляют не 0,3 и 0,4 мм, а 0,25 и 0,35 мм. В официальных технических документах предусмотрены оптимальные показатели усилий для затяжки клапанных винтов, а также для крепления головки блока цилиндров. Эти отличия связаны с тем, что установленные силовые агрегаты имеют разный рабочий объем и массу.

Завершающий этап регулировки — это обкатка машины

Важно убедиться в отсутствии постороннего шума в двигателе, потери мощности и повышении расхода топлива. Если настройка выполнена корректно, все параметры будут в пределах нормы

Это напрямую влияет на эффективность работы двигателя, срок службы и интенсивность износа компонентов ДВС.

Регулировка клапанов КАМАЗ с двигателем Cummins

Моторы Cummins, которые сейчас устанавливают на авто марки КАМАЗ, очень надёжные и имеют большой моторесурс. Они нуждаются в обязательном регулярном техническом обслуживании

Среди прочего, крайне важное значение имеет периодическая регулировка клапанов КАМАЗ. Официальная инструкция автопроизводителя указывает, что регулировка клапанов КАМАЗ с двигателем Cummins должна осуществляться через минимум 240 000 км пробега. Но, кроме выполнения плановых работ, потребность в ней может появиться и в силу других причин

Но, кроме выполнения плановых работ, потребность в ней может появиться и в силу других причин.

Первые признаки, указывающие на то, что необходима регулировка клапанов ДВС КАМАЗ — стук, возникающий под капотом, увеличение «аппетитов» силовой установки либо уменьшение её мощности. Игнорирование данных признаков и отсутствие своевременной регулировки клапанов ведёт к тому, что последующее использование двигателя может повлечь новые неисправности в ДВС. Поэтому стоит знать порядок регулировки клапанов КАМАЗ своими руками.

Почему возникает разбалансировка клапанов

Необходимо осознавать, что регулировка клапанов КАМАЗ своими руками бесполезна, если не устранить первоначальную причину неисправности. Возможные причины — поломки, которые связаны с ненадлежащим либо не проведённым вовремя обслуживанием:

• неправильное выставление зазоров клапанов либо неправильная последовательность затягивания болтов на цилиндровой головке в ходе предварительного обслуживания мотора;
• физическое изнашивание либо неисправность частей ГРМ;
• применение некачественной жидкости для охлаждения, что привело к перегреванию мотора;
• неисправный воздушный фильтр, который пропускает в цилиндры не только воздух, но и грязь;
• применение загрязнённого либо низкокачественного моторного масла, несвоевременная замена фильтра либо собственно масла;
• топливо, не сгорающее до конца по причине иных поломок либо некачественности самого топлива.

Порядок регулировки клапанов КАМАЗ с двигателем Cummins: зазоры

Порядок регулировки клапанов КАМАЗ и порядок регулировки клапанов КАМАЗ с 6-цилиндровым двигателем Cummins не различаются между собой.

Регулировка клапанов КАМАЗ Евро-4 подразумевает предварительное снятие с мотора крышки коромысел. Чтобы сделать это, необходимо отсоединить от этой крышки сапун картера. Сначала с сапуна снимают магистрали масляного слива.

Потом необходимо отсоединить от задней стороны крышки этих коромысел штуцер, относящийся к трубке сапуна, затем он снимается с картера распределительных задних валов. С этой целью необходимо ослабить хомут, относящийся к трубке сапуна, потом вытянуть штуцер в вертикальном направлении. Затем, чтобы обеспечить доступ к клапанам, нужно снять крышку коромысел с прокладкой.

Регулировка клапанов КАМАЗ Евро-1 осуществляется, когда температура жидкости для охлаждения не превышает 60 градусов. Любая схема регулировки клапанов КАМАЗ подразумевает это.

Провернув коленвал, нужно установить мёртвую верхнюю точку поршня 1-го цилиндра мотора.

На двигателе, лишённом системы, осуществляющей рециркуляцию использованных газов, мёртвую верхнюю точку устанавливают так: ставят кольцо датчика, показывающего частоту вращения мотора, таким образом, чтобы его часть, лишённая пазов, была на 12 часов.

В случае, когда оба коромысла на первом цилиндре не освобождены для регулирования, необходимо выполнить проворачивание коленвала, сделав полный его оборот.

Схема регулировки клапанов КАМАЗ Евро-3

На моторе, на котором установлена система рециркуляции использованных газов, местом расположения мёртвой верхней точки 1-го цилиндра является демпфер крутильных колебаний либо кольцо датчика, указывающего частоту вращения мотора.

Необходимо установить кольцо либо демпфер таким образом, чтобы метка была на 12 часов.

Если освободить коромысла 1-го цилиндра не вышло, нужно всё равно провернуть на 360 градусов коленвал. Затем можно начать измерять зазоры клапанов и коромысел.

Именно такова последовательность регулировки клапанов КАМАЗ.

Зазоры клапанов КАМАЗ с моторами Cummins

В таком положении коленвала измеряют зазоры таких коромысел:

• Е — выпускной клапан, И — впускной;
• для моторов с 14-ю цилиндрами: 1Е, 1И, 2И, 3Е;
• для двигателей с 16-ю цилиндрами: 1Е, 1И, 2И, 3Е, 4И, 5Е.

Максимальный зазор впускного клапана составляет 0,381 мм, минимальный — 0,152 мм, для выпускного клапана минимальный зазор — 0,381 мм, максимальный — 0,762 мм.

Зазор установлен верно, если измерительный щуп, проходя между крейцкопфом и гнездом коромысла, встречает только незначительное сопротивление.

Шаг 2: Определение НМТЦ

НМТЦ (накат механической топливной системы) — это максимальная положительная величина, на которую ответственный цилиндр может поднять вал распределительного механизма относительно оси коленчатого вала. Для определения НМТЦ необходимо выполнить следующие действия:

1. Поставить поршень указателя на ВМТ.
2. Установить вал распределительного механизма на НПМВ.
3. Установить указатель коленчатого вала на 6-й отсечке шкалы (по часовой стрелке).
4. Установить каждый клапан в нейтральное положение и заблокировать его, используя коромысло и подпорку
5. Затянуть трос рычага механизма корректировки зазоров клапанов до упора и затем ослабить его на 2-3 хода.
6. Поворачивать коленчатый вал в сторону вращения до появления усилия на указателе коленчатого вала и снять с указателя усилие на 2-3 метки на шкале.
7. Снять, а затем снова надеть указатель коленчатого вала и повторить операцию несколько раз, чтобы исключить возможные ошибки.
8. Снять указатель коленчатого вала из 6-й отсечки шкалы.
9. Измерить размер зазора между подпоркой клапана и подножкой троса рычага корректировки зазоров клапанов. Этот размер и есть НМТЦ.

После определения НМТЦ, он должен быть сравнен с допустимыми значениями для данного двигателя. Если НМТЦ выходит за пределы этих значений, необходимо регулировать клапаны в соответствии с рекомендациями производителя или квалифицированного специалиста.

Как регулировать клапана на КАМАЗ

Работу необходимо выполнять на холодном двигателе (временной промежуток после его глушения должен составить, как минимум, 30 минут). Одновременно можно снять сразу после остановки клапанные крышки, что ускорит процесс охлаждения стержней и коромысел (выполнять регулировку на горячем двигателе нельзя из-за наличия естественного температурного расширения его элементов, а также риска получения ожогов).

Перед тем, как отрегулировать клапана на КАМАЗе заручитесь помощью напарника, а для обеспечения безопасности дополнительно выполните следующие действия:

• затяните ручной тормоз;
• установите противооткаты;
• отключите подачу топлива в двигатель, вытянув до упора рукоятку остановки двигателя.

Непосредственно сами работы выполняют следующим образом:

Проконтролируйте момент затяжки установленных болтов крепления ГБЦ, который должен составлять 157-176 н/м (при необходимости, их нужно дополнительно затянуть).

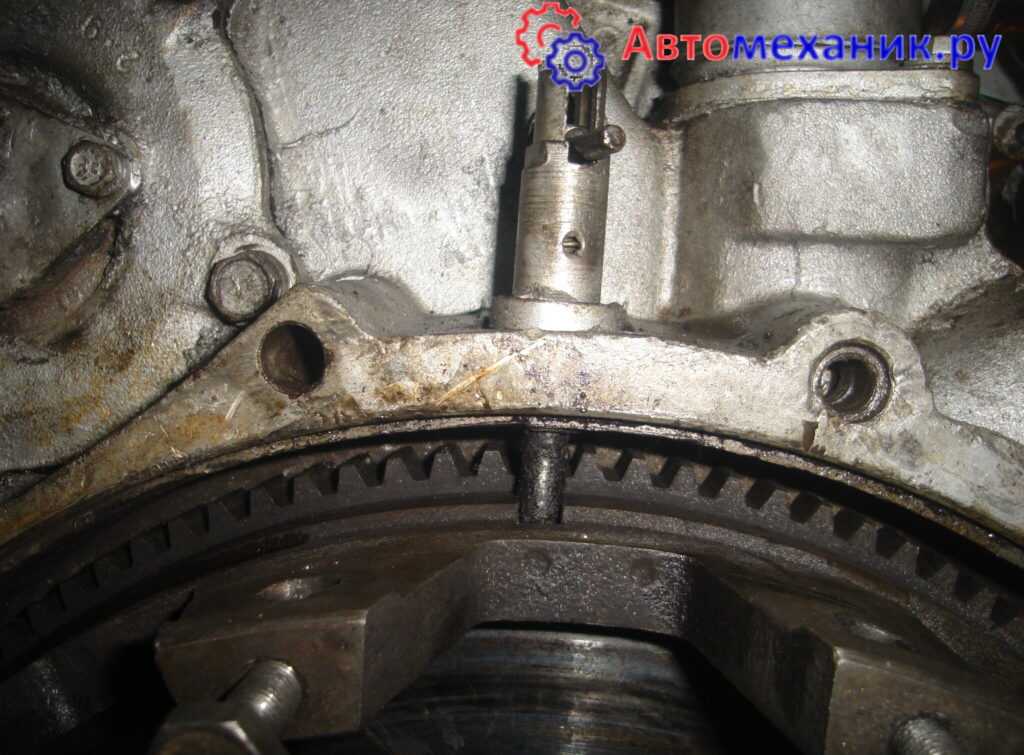

Установите в нижнем крайнем положении фиксатор маховика мотора.

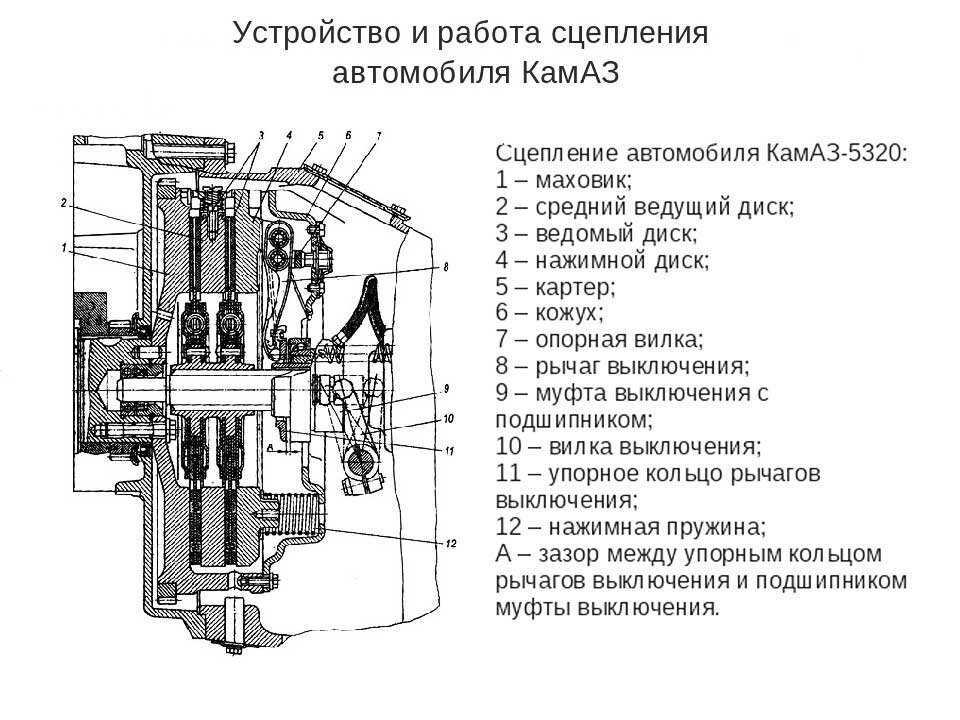

Демонтируйте в нижней половине картера сцепления автомобиля крышку люка и вставьте отверстие на маховике небольшой лом. Теперь медленно аккрутано поворачивайте ваш коленчатый вал до того момента, пока фиксатор не окажется в зацеплении с ним. Это положение будет соответствовать моменту начала впрыска дизельного топлива на 1-м рабочем цилиндре мотора (для контроля в этот момент метка привода насоса высокого давления будет находиться в верхнем крайнем положении).
Проконтролируйте положение меток, расположенных на торце муфты опережения впрыска порции дизельного топлива и фланца, расположенного на ведущей полумуфте ТНВД. Если риски оказались внизу, то необходимо вынуть фиксатор, находящийся в зацеплении с маховиком, и провернуть коленвал на 360 градусов до повторного вхождения в зацеп.
Установите фиксатор маховика мотора в верхнее крайнее положение.
Проверните теперь коленвал на угол в 60 градусов по направлению против хода часовой стрелки (смотрим на него со стороны маховика). В этом случае расстояние между соседними отверстиями составит 30 градусов, что соответствует положению, когда клапаны 1-го и 5-го цилиндров находятся в закрытом положении (одновременно шланги клапанов должны легко проворачиваться без использования какого-либо инструмента).
Проконтролируйте момент затягивания гаек, крепящих стойки коромысел (он должен составлять 42-54 Н/м) и, при необходимости, настройте их динамометрическим ключом.
Теперь проверьте реальными зазоры между торцевыми поверхностями стержней клапанов этих цилиндров и носками коромысла. Размер должен быть на уровне 0,3 миллиметра для впускного клапана (правый ряд цилиндров) и 0,4 миллиметра для выпускного (левый ряд). Для корректировки зазоров ослабляйте или закручивайте регулирующий винт до тех пор, пока щуп между стержнем и коромыслом не будет двигаться с минимальным усилием без изгибов. После достижения нужного результата, удерживая отверткой регулировочный винт, закрутите контргайку без вынимания щупа. Также для контроля можно использовать щуп в 0,35 мм для впускного и 0,45 мм для выпускного. Он не должен заходить в имеющийся зазор. Одновременно желательно проверить состояние штанги, которая должна вращаться без затруднений и заеданий

Последние свидетельствуют о наличии изогнутости, что требует замены либо ремонта.
После регулировки клапанов первого цилиндра переходите к пятому и повторите предыдущий пункт заново.
Теперь поверните коленчатый вал на половину целого оборота и проведите регулировку цилиндров №4 и №2 по аналогии с пунктом 8.
Снова поверните коленчатый вал на 180 градусов и выполните регулировку цилиндров №6 и №3 по аналогии с пунктом 8.
Еще раз поверните коленчатый вал на 180 градусов и выполните регулировку цилиндров №7 и №8 по аналогии с пунктом 8.
Теперь можно выполнить тестовый запуск двигателя и обратить внимание на его работу.

При наличии соответствующего инструмента и навыков регулировку можно выполнить самостоятельно как на КАМАЗ, так и на других автомобилях. В противном случае рекомендуем обратиться за помощью на СТО. Это сэкономит время и предотвратит ошибки, которые могут пагубно сказаться на состоянии всего двигателя, а в отдельных случаях потребовать капитальный ремонт последнего. При наличии каких-либо вопросов обращайтесь на наш сервис, где гарантирована честность по отношению к клиенту, доступная цена, высокое качество услуг и оперативное выполнение работ.

Двигатель

Двигатели КАМАЗ-740.10 и КАМАЗ-7403.10 имеют следующие конструктивные особенности: —поршни, отлитые из высококремнистого алюминиевого сплава, с чугунной упрочняющей вставкой под верхнее компрессионное кольцо и коллоидно-графитным приработочным покрытием юбки; —гильзы цилиндров, объемно закаленные и обработанные плосковершинным хонингованием; —поршневые кольца с хромовым и молибденовым покрытием боковых поверхностей; —трехслойные тонкостенные сталебронзовые вкладыши коренных и шатунных подшипников; —закрытую систему охлаждения, заполняемую низкозамерзающей охлаждающей жидкостью, с автомати ческим регулированием температурного режима,гидромуфтой привода вентилятора и термостатами; —высокоэффективную фильтрацию масла, топлива и воздуха бумажными фильтрующими элементами; —электрофакельное устройство подогрева воздуха, обеспечивающее надежный пуск двигателя при отрицательных температурах окружающего воздуха до минус 25 С.

Рис. 4. Схема нумерации и порядок работы цилиндров: 1. 8 – цилиндры; I – правый ряд; II – левый ряд

БЛОК ЦИЛИНДРОВ И ПРИВОД АГРЕГАТОВ Блок цилиндров отлит из легированного серого чугуна заодно с верхней частью картера. Картерная часть блока связана с крышками коренных опор поперечными болтами-стяжками, что придает прочность конструкции. Для увеличения продольной жесткости наружные стенки блока выполнены криволинейными. Бобышки болтов крепления головок цилиндров представляют собой приливы на поперечных стенках, образующих водяную рубашку блока.

Левый ряд цилиндров смещен относительно правого вперед на 29,5 мм, что вызвано установкой на одной кривошипной шейке коленчатого вала двух шатунов.

Рис. 5. Шестерня привода генератора: 1 – болт М12х1,25×90 крепления роликового подшипника; 2, 21 – шестерни промежуточные; 3-болт; 4 – шайба пружинная; 5-манжета; 6-корпус заднего подшипника; 7-прокладка; 8 – сухарь; 9 – вал шестерни привода топливного насоса высокого давления; 10, 20 – шпонки; 11, 15 – подшипники шариковые; 12 – шестерня привода топливного насоса высокого давления; 13-вал распределительный в сборе с шестерней; 14 -шайба упорная; 16 – ось ведущей шестерни; 17 – шайба; 18 – болт MIOxl,25×25; 19 – подшипник роликовый конический двухрядный; 22 – кольцо упорное; 23 – кольцо стопорное; 24 – шестерня ведущая коленчатого вала

Привод агрегатов (рис. 5) шестереночный с прямозубыми шестернями, газораспределительный механизм приводится в действие от ведущей шестерни 24, установленной с натягом на хвостовике коленчатого вала, через блок промежуточных шестерен 2 и 21. Блок промежуточных шестерен вращается на сдвоенном коническом роликоподшипнике 19. Шестерня распределительного вала 13 установлена на хвостовик вала с натягом. При сборке надо следить, чтобы метки на торце шестерен, находящихся в зацеплении, были совмещены. Привод топливного насоса высокого давления осуществляется от шестерни 12, находящейся в зацеплении с шестерней распределительного вала. Вращение к топливному насосу высокого давления передается через ведущую и ведомую полумуфты с упругими пластинами, которые компенсируют несоосность.

С шестерней 12 привода топливного насоса находятся в зацеплении шестерня привода компрессора и шестерня привода насоса гидроусилителя руля. Моменты затяжки болтов 18 крепления оси промежуточных шестерен 49,1. 60,8 Н-м (5. 6,2 кгс.м), болта 1 крепления роликоподшипника 88,3. 98,1 Н-м (9. 10 кгс.м).

Выставление зазора

Регулировать клапана специалисты начинают с установки расстояния между клапаном и коромыслом. Для этого используется винт и стопорная гайка – фиксатор. Затем она откручивается, чтобы установить щуп. Это фиксированная длинна: 0,35 мм для впускных клапанов и 0,45 мм для выпускных клапанов.

Затем затягивается регулировочный винт, но проверьте, чтобы щуп не фиксировался, сохранял подвижность. Следующий этап – закручивание гайки с удержанием отверткой винта. Когда зазоры выставлены, устанавливаются клапанные крышки.

Завершающий этап – проверка точности. Для этого запускается двигатель и, если он работает ровно, а постороннее дребезжание исчезло, можно эксплуатировать автомобиль. Процедура повторяется, когда не происходит существенных изменений. Регулировку клапанов 65115,6520 (Евро4) КАМАЗ нужно доводить до конца, нельзя довольствоваться посредственным результатом. Это пустая трата времени и сил.

Работа мастеров начинается с проведения диагностики. Затем оперативно устраняется проблема, водитель продолжает движение. При этом получает такие преимущества:

• квалифицированную информационную поддержку;
• экономию средств и времени, так как не нужно заезжать на СТО;
• точность;
• добросовестность, ориентированность на клиента;
• демократичное ценообразование. Оплачиваются только выполненные работы, установленные запчасти.

Помните, что регулировать клапана КАМАЗ необходимо каждые 60 000–100 000 пробега. Не стоит игнорировать эту операцию, так как она обеспечивает комфорт управления грузовым автомобилем, снижает риск возникновения поломок в дороге.

• Снегоход снегирь своими руками



• Как сделать холодец в мультиварке редмонд



• Сухой краситель распылитель пищевой своими руками



• Ограничитель для зимней удочки чтоб не провалилась в лунку своими руками



• Очки для кур от расклева своими руками сделать

Установка ВМТ первого цилиндра в момент сжатия

Регулировку желательно проводить вдвоём с напарником, так как проворачивать коленчатый вал необходимо снизу автомобиля и желательно использовать при этом смотровую яму. В картере маховика имеется специальное окно, а на самом маховике отверстия. Если через смотровое окно вставить в эти отверстия прут соответствующего диаметра, то при его помощи маховик легко проворачивается на длину технологического окна, когда прут упрётся в одну сторону окна с другой появиться другое отверстие, и переставив в него прут мы сможем продолжить вращение маховика. Маховик необходимо  вращать по ходу вращения коленчатого вала, как он вращается при работающем двигателе. На картере маховика сверху имеется стопор. А на маховике углубление, когда стопор войдет в это углубление маховик примет положение, соответствующее положению поршня первого цилиндра  в ВМТ.

Но нам необходимо подвести поршень в ВМТ в момент сжатия топлива в первом цилиндре. Поэтому ориентируемся по метке расположенной на топливном насосе высокого давления (ТНВД). Как только метка на ТНВД установилась на момент впрыска топлива в первом цилиндре, только  тогда застопоренный маховик принимает правильное положение.

КАМАЗ-5490: взошла звезда на Востоке

В числе приоритетных разработок Камского автозавода — создание магистральных седельных тягачей для автопоездов европейской схемы: двухосный тягач и трехосный полуприцеп (сцепка полной массой 40–44 т и длиной 16,5 м). Премьерный показ такого КамАЗа-5490 состоялся на выставке «Комтранс» 2011 года. В начале 2014-го автомобиль поставили на конвейер.

Если услышите, что КамАЗ-5490 — это «Мерседес-Бенц Аксор», но собранный в Татарстане, не верьте. Это разные машины, хотя у них много схожих агрегатов. Да и территориально производства разведены. Камазовский тягач собирают на модернизированном главном конвейере КамАЗа, к стволу которого теперь приросла еще одна ветка, а челнинский «Мерседес-Бенц Аксор» собирают в технопарке «Мастер», на производственной площадке ОАО «Мерседес-Бенц Тракс Восток».

Ничего страшного, что КамАЗу досталась кабина от «Аксора», выпускаемого аж с 2001 года. На фоне привычной отечественной она — словно из будущего. С ней хорошо поработали камские инженеры, а дизайнеры умудрились придать довольно заурядной внешности немецкого грузовика для межрегиональных перевозок статность полноценного флагманского тягача.

У кабины КамАЗ-5490 оригинальные нижняя панель решетки радиатора, бампер, подножки, крылья. Материал — не подверженная коррозии пластмасса, высококачественная и прочная. Бампер и подножки смонтированы выше, чем у «Мерседеса». Немецкая кабина крепится к раме на пружинных стойках, а наша — на четырехточечной пневмоподвеске, более мягкой.

Светотехника своя. В серию пошел вариант с маленькими линзованными фарами «Хелла» и светодиодными указателями поворотов и габаритными огнями. Чуть позже появятся прямоугольные блок-фары не хуже по дизайну и сиянию, чем у добротных иномарок.

Кабину сваривают (из импортной штамповки), окрашивают и собирают у нас. Роскошные кресла везут из Елабуги. Там обосновалось известное немецкое предприятие «Граммер» (Grammer). Все прочие детали интерьера ничем не отличаются от тех, что на чистопородном «Аксоре», — их доставляют из-за рубежа.

Регулировка клапанов КамАЗа 740

В процессе эксплуатации двигатель автомобиля КамАЗ изнашивается и теряет свои ходовые характеристики. Не являются исключением и клапана мотора. Процессы, происходящие в двигателе во время работы, приводят к постепенной разбалансировке клапанов (увеличению тепловых зазоров клапанов).

Недостаточно большие зазоры приводят к перегреву, подгоранию и быстрому износу частей мотора. Слишком большие отверстия в свою очередь приводят к пропусканию воздуха, из-за чего падает КПД силового агрегата.

Чтобы сохранять характеристики двигателя на максимальном уровне и избежать раннего ремонта двигателя, улучшить ходовые качества машины и снизить расход топлива, необходимо своевременно проводить регулировку клапанов в двигателе КамАЗ 740.
