Глохнет машина при нагревании

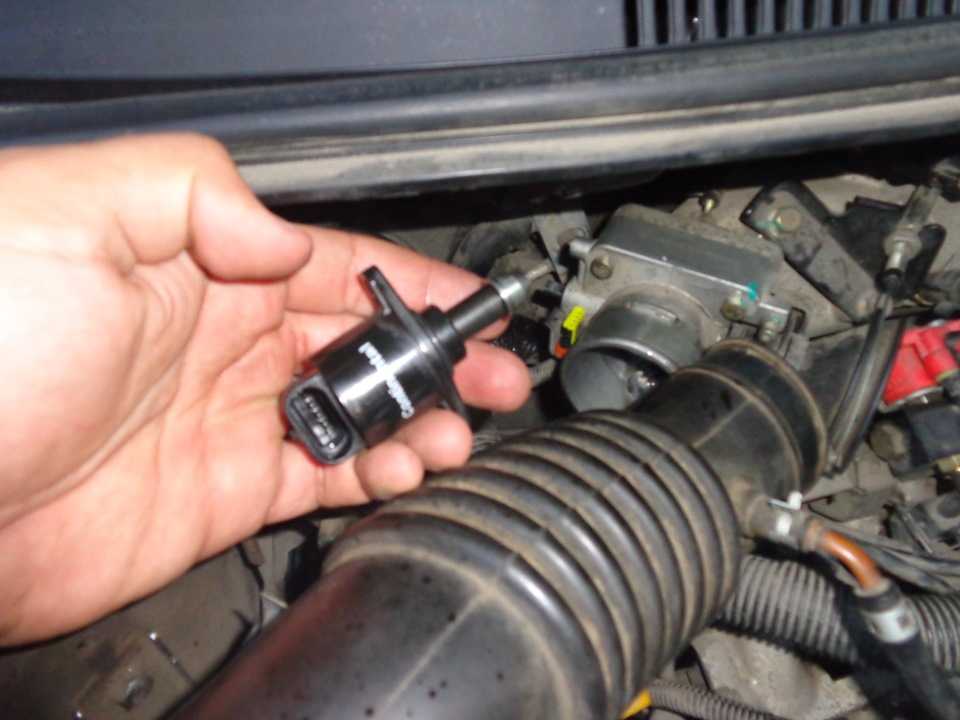

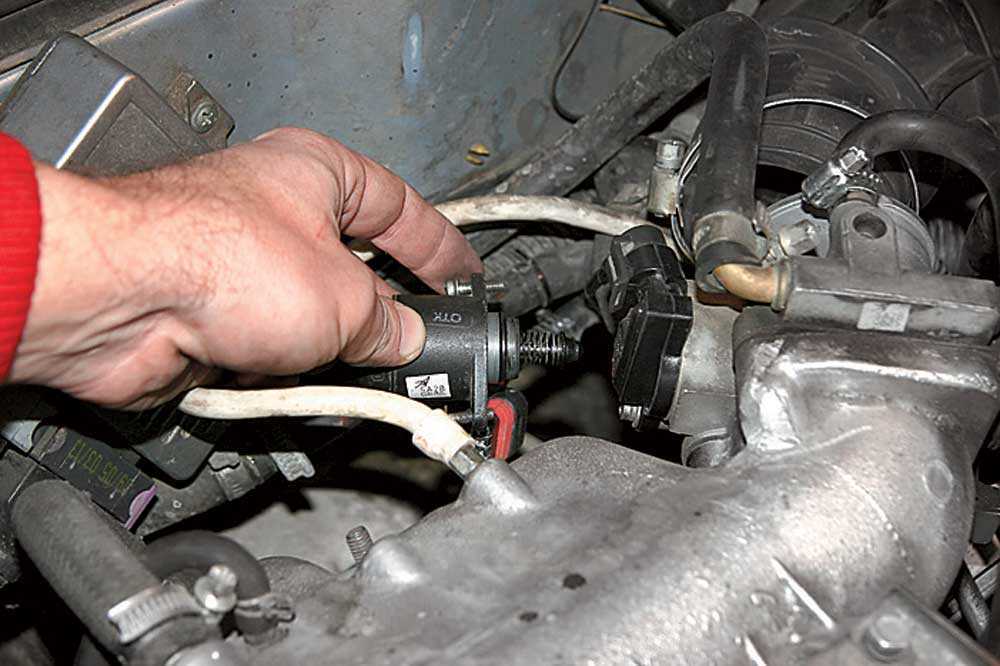

Диагностика и устранение сбоев холостого хода на Toyota Vista III (V30)

На двигателе организована индивидуальная система зажигания. Для каждого цилиндра своя катушка. Блок управления двигателем научен контролировать работу каждой катушки зажигания. При неисправности фиксируются соответствующие цилиндру ошибки. При эксплуатации двигателей особых проблем системы зажигания не замечено. Проблемы возникают лишь по причине неправильных ремонтов. При замене ремня ГРМ и сальников ломают зубья маркерной шестерни коленвала.

При смене свечей зажигания рвут изоляционные наконечники катушек зажигания. Это приводит к пропускам при разгоне автомобиля. А при перетяжке верхних гаек свечных стаканов, в стаканы начинает проникать моторное масло. Что неминуемо приводит к разрушению резиновых наконечников катушек. При неправильной смене свечей из-за увеличения зазоров происходит электрический пробой вне цилиндра (токовые дорожки). Эти пробои разрушают и свечи и резину.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

разгерметизация корпуса;
проникновение внешнего воздуха и выхлопных газов;
перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
моральный износ;
неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Впускной коллектор и очистка от сажи.

Практически любой диагност или механик, менявший свечи в двигателе 3S-FSE, сталкивался проблемой очистки впускного коллектора от сажи. Инженеры Тойоты организовали структуру впускного коллектора таким образом, чтобы большая часть продуктов полного сгорания не выбрасывалась в выпуск, а наоборот оставалась на стенках впускного коллектора. Происходит чрезмерное накопление сажи во впускном коллекторе, что сильно душит двигатель и нарушает правильную работу систем. На фотографиях верхняя и нижняя часть коллектора двигателя 3S-FSE, грязные заслонки. Справа на фото канал клапана EGR, все коксовые отложения берут начало именно отсюда. Существует много споров глушить или нет, этот канал в Российских условиях. Мое мнение, при закрытии канала страдает экономия по топливу. И это многократно проверено на практике. При смене свечей обязательно необходимо чистить верхнюю часть впускного коллектора, иначе при установке кокс оторвется и попадет в нижнюю часть коллектора. При монтаже коллектора железную прокладку достаточно только отмыть от отложений, герметик использовать нет необходимости, иначе последующиё съём будет проблематичным. Такое количество отложений опасно для двигателя. Очистка сажи в верхней части не решает практически проблему. Основная чистка необходима нижней части коллектора и впускных клапанов. Засаженность может достигать 70% от всего объёма прохода воздуха. При этом перестает работать правильно система изменяемой геометрии впускного коллектора. Сгорают щетки в моторе заслонок, отрываются магниты от чрезмерных нагрузок, пропадает переход в обеднёнку. Далее на фотографиях уязвимые элементы мотора. Дополнительную проблему составляет съём нижней части коллектора. Ее невозможно провести без демонтажа опоры крепления двигателя, генератора, и выкручивания опорных шпилек (этот процесс очень трудоемкий). Мы используем дополнительный самодельный инструмент для выкручивания шпилек, позволяющий облегчить демонтаж нижней части, либо вообще используем контактную сварку или сварку полуавтоматом, для фиксации гаек на шпильках. Особую трудность для демонтажа коллектора представляет пластик электропроводки. Приходится буквально изыскивать миллиметры для откручивания. Коллектор после очистки. Очищенные заслонки должны возвращаться под действием пружины без закусываний

В верхней части важно очистить каналы EGR. Чистить также необходимо и надклапанное пространство вместе с клапанами

Далее на фотографиях грязные клапан и надклапанное пространство

Такие отложения сильно влияют на экономию топлива. Перехода в обеднённый режим нет. Запуск затруднен. О зимнем запуске можно даже не упоминать в таком положении.

Исключаем сигнализацию из списка причин

Нередко установщики нештатных охранных комплексов в качестве противоугонной меры выбирают разрыв цепи питания бензонасоса или катушки зажигания. В таком случае питание восстановится только после получения соответствующей команды с сигнализации. Обычно цепь разрывает реле, которое коммутирует силовое питание по команде с блока управления охранной системой.

Чтобы исключить неисправность сигнализации, необходимо найти реле и проверить его исправность, наличие управляющего питания на выводах катушки. Также вы можете попросту вставить перемычку между силовыми контактами в колодке реле либо восстановить штатную проводку, после чего попытаться запустить автомобиль.

Столь радикальные меры позволяют ускорить процесс диагностики, если вы не знаете, какую цепь разрывает нештатная сигнализация. Обладая такой информация, вы можете сразу проверить наличие питания в момент запуска на потребителе (бензонасос, катушка зажигания и т.п.).

Газораспределение.

На двигателе 3S-FSE установлен ремень ГРМ. При обрыве ремня происходит неминуемая поломка головки блока и клапанов. Клапана встречаются с поршнем при обрыве. Состояние ремня следует проверять при каждой диагностике. Замена не составляет проблем за исключением маленькой детали. Натяжитель должен быть либо новый, либо взведенный перед снятием и установленный под чеку. Иначе снятый ролик будет очень трудно взвести

При снятии нижней шестерни важно не поломать зубья (обязательно открутить стопорный болт), иначе будет срыв запуска и неминуемая замена шестерни. Далее фотография ремня ГРМ при проверке. Такой ремень требует замены

При смене ремня натяжитель лучше ставить новый, без компромиссов. Старый натяжитель легко входит в резонанс, после повторного взвода и установки. (На промежутке 1,5 – 2,0 тысяч оборотов.) Этот звук повергает в панику владельца. Двигатель при этом издает рычащий неприятный звук. Далее на фото установочные метки на новом ремне ГРМ, Взведённый натяжитель и шестерня коленвала. Над шестерней отчетливо виден болт, который фиксирует её съём. При обрыве ремня страдает головка с клапанами. Клапана неизбежно загибает при столкновении с поршнем

Такой ремень требует замены. При смене ремня натяжитель лучше ставить новый, без компромиссов. Старый натяжитель легко входит в резонанс, после повторного взвода и установки. (На промежутке 1,5 – 2,0 тысяч оборотов.) Этот звук повергает в панику владельца. Двигатель при этом издает рычащий неприятный звук. Далее на фото установочные метки на новом ремне ГРМ, Взведённый натяжитель и шестерня коленвала. Над шестерней отчетливо виден болт, который фиксирует её съём. При обрыве ремня страдает головка с клапанами. Клапана неизбежно загибает при столкновении с поршнем.

Способ диагностирования топливного насоса (ТНВД) по давлению, и по протечке сальника.

Ниже на фотографии пример замера давления. Давление ниже нормы – причиной потери неплотность в напорных клапанах ТНВД. Далее давление при работе мотора в обычном режиме и в обедненном режиме.

Регистрировать протечку бензина в масло нужно при помощи газоанализатора. Показания уровня СН в масле не должны превышать 400 единиц на прогретом двигателе. Идеальный вариант 200-250 единиц. На фото нормальные показания. Зонд газоанализатора при проверке вставляют в маслоналивную горловину, а саму горловину закрывают чистой ветошью. Аномальные показания уровень СН-1400 единиц – сальник насоса протекает, и насос требует замены. При протекании сальника в дате будет зарегистрирована очень большая минусовая коррекция. А при полном прогреве, с протекающим сальником, обороты двигателя будут сильно прыгать на х\х, при перегазовках мотор периодически глохнет. При нагреве картера бензин испаряется и через линию вентиляции вновь попадает во впускной коллектор, дополнительно обогащая смесь. Датчик кислорода регистрирует богатую смесь, а блок управления пытается её забеднить

Важно понимать, что в такой ситуации совместно с заменой насоса необходимо сменить масло с промывкой двигателя. При использовании некоторых марок масел уровень СН из-за наличия агрессивных присадок будет повышен, что не является поводом для замены тнвд. Необходимо просто сменить масло и сделать контрольный заезд перед постановкой диагноза

На следующей фотографии фрагменты замера уровня СН в масле (завышенные значения)

Необходимо просто сменить масло и сделать контрольный заезд перед постановкой диагноза. На следующей фотографии фрагменты замера уровня СН в масле (завышенные значения)

Под днищем транспортного средства вы увидите защиту картера. Открутите болты и снимите. Выкрутите поперечину, а также кислородный датчик и отсоедините другие разъемы от коробки передач. Используя гранник, а также гаечный ключ на 10, выкрутите приводы и отсоедините стартерное устройство. Через образовавшийся разъем надо открутить крепление гидротрансформатора. Отсоедините автоматическую коробку передач от задних подушек, для этого отключите трос рычага.

Также надо отсоединить агрегат от двигателя, для этого потребуется ключ на Это позволит вам получить доступ к нижним болтам.

Они выкручиваются и откладываются в сторону, чтобы не перепутать с другими винтами. После тойота виста не заводится причины всех болтов выполняется отсоединение КПП от двигателя. Демонтируйте гидротрансформатор. Он извлекается из коробки передач.

Слейте масло из трансмиссии через отверстие для диагностики уровня смазки в КПП. После демонтажа производится замена сальника коленвала, если в этом есть необходимость и деталь изношена. Выполняется снятие механической составляющей коробки передач.

Тойота виста не заводится причины этого надо снять масляное насосное устройством

При демонтаже обратите внимание на положение стопорных колец, они монтируются по бокам от выступа. Селектор коробки передач надо зафиксировать в положении паркинга, после чего откручивается болт, установленный под заглушкой

Из коробки передач извлекается сборочный узел с муфтой и поршнем, при снятии запомните положение этих элементов. В результате вы получите доступ к самому поршню, фрикционам, демпферному пакету и другим компонентам трансмиссии.

Если были обнаружены сломанные или изношенные детали, они подлежат замене.

Не заводится с первого раза.

Обычно неисправность заключается в поломке фрикционов, эти компоненты специалисты рекомендуют менять даже в том случае, если они рабочие. При тойота виста не заводится причины ремонта не забудете поменять уплотнители. Остается демонтировать масляное насосное устройство и гидроблок. Внимательно проверьте их состояние, если они не рабочие, то производится замена узлов.

После выполнения работ сборка осуществляется в обратной последовательности. Заливается свежее масло. Процедура ремонта коробки передач автомобиля БМВ показана на ролике, снятом каналом Европа Автосервис.

Другие причины К другим неисправностям относятся неполадки в работе электрической части, а также выход из строя датчиков.

Машина завелась и заглохла — в чём причины?

Если один из контроллеров автоматической поломки передач сломается, это приведет к выходу из строя всего агрегата. Неисправности в электрической системе управления нельзя решить путем замены агрегата, при их появлении лучше обратиться к специалистам.

Как предотвратить поломку?

3S-FE не заводится, свечи мокрые

Для проверки подачи топлива просто выкручиваем свечи, смотрим их состояние. Если свечи мокрые, это говорит о том, что топливо в цилиндры подается

Тут же надо обратить внимание на тот момент, равномерно ли они залиты. Если какая-то из форсунок не герметична, то на свече такого цилиндра будет больше бензина

Когда заливание цилиндров происходит равномерно, желательно иметь при этом запасной комплект свечей зажигания, чтобы не тратить время на прокаливание старых.

Под капотом с левой стороны имеется монтажный блок с предохранителями. Нам нужен предохранитель EFI, именно он отвечает за работу топливного насоса, вытаскиваем его, полностью открываем дроссельную заслонку и крутим стартером примерно 10 раз по 10 секунд. Не исключено, что после этого придется подзарядить аккумулятор. Многие могут сказать, что сначала надо проверить искру, да, это так, но продувать цилиндры все равно придется.

После этого снимаем все надсвечники, одеваем в них свечи, обязательно все! Если свечи одеть не все, то есть риск получить межвитковое замыкание в катушке зажигания с вероятностью 50/50, как повезет. Если искра есть, то меняем свечи и пробуем, с вероятностью почти 100% автомобиль заведется.

Если и в таком случае двигатель 3S-FE не заводится, то надо проверять более частные случаи, такие, например, как давление в топливной рампе. Оно должно быть не менее 3 атмосфер. Если меньше, то смело можно менять насос, и проблема исчезнет. Если после замены топливного насоса давление больше не стало, то проблема, вероятнее всего, в забитом топливопроводе или топливном фильтре, хотя последний проявляется не так. Но, всякое бывает. Это основные причины, по которым не заводится двигатель 3S-Fe, связанные с топливом. Теперь посмотрим по электрической части.

Если искры нет, то есть несколько вариантов, пойдем от простого. На данном двигателе может быть установлен трамблер, в котором стоит датчик Холла. Найти последний отдельно нереально, потому что их в природе не существует. Как и в каждом трамблере, есть угольный контакт на центральный провод и контакты на цилиндры. Так вот, если центральный износился и не дотягивается до бегунка, то искра будет именно тут, а не на свечах.

Дальше смотрим высоковольтные провода. Вообще, не может быть так, что больше 2 проводов вышли из строя. На всякий случай проверяем их сопротивление. Оно должно быть в пределах 15 кОм, Если оно больше даже на самом длинном проводе, то меняем весь комплект. Если внутри надсвечника есть окись или следы нагара меняем весь комплект, он принесет больше бед, чем пользы. Кроме того, с проводами желательно поменять и свечи, потому что выход из строя провода в большинстве случаев приводит к выходу из строя свечи и наоборот.

Когда провода исправны, свечи заведомо исправны, надо проверить датчик Холла. Это делается при помощи мультиметра, который подсоединяется параллельно основным выводам датчика. Затем включается зажигание и смотрится питающее напряжение, оно должно быть порядка 10 вольт. Затем вращаем стартером и смотрим. Отклонение от питающего напряжения должно быть от 0,4 до 3 В, то есть, к примеру, 8 вольт. Такое показание умещается в заданный предел. Если датчик неисправен ставим новый, либо меняем трамблер.

Как устранить поломку бензонасоса

Если бензонасос Тойота Виста перестал работать, вам необходимо принять меры для устранения поломки. Ниже приведены основные причины неисправности бензонасоса и способы их решения:

1. Проверьте электропитание бензонасоса.

Убедитесь, что провода подключены правильно и не повреждены. Проверьте предохранители и реле, связанные с бензонасосом. Если они повреждены, замените их.

2. Очистите или замените топливный фильтр.

Засорение топливного фильтра может быть причиной недостаточного давления топлива и, следовательно, неисправности бензонасоса. Очистите фильтр от грязи или замените его новым.

3. Проверьте наличие топлива в баке.

Убедитесь, что в баке достаточное количество топлива. Если уровень топлива ниже, чем рекомендуется, долейте топливо и повторно проверьте работу бензонасоса.

4. Проверьте датчик уровня топлива.

Если датчик уровня топлива неисправен, это может привести к некорректной работе бензонасоса. Проверьте его на наличие повреждений и замените при необходимости.

5. Обратитесь к специалистам.

Если вы не можете самостоятельно устранить поломку бензонасоса или не уверены в своих навыках, рекомендуется обратиться к сервисному центру или автомастеру. Они смогут провести диагностику и ремонт бензонасоса с использованием специализированного оборудования и опыта.

Запомните, что своевременное реагирование на поломку бензонасоса поможет избежать дополнительных проблем и сохранить работоспособность вашего автомобиля.

Конструктивное исполнение. Топливная рейка, инжекторы, ТНВД.

Топливная рейка

На первом двигателе с непосредственным впрыском конструкторы применили разборные низкоомные инжекторы, управляемые высоковольтным драйвером. Топливная рейка имеет 2х этажную конструкцию разных диаметров. Это необходимо для выравнивания давления. На следующем фото топливные элементы высокого давления двигателя 3S-FSE. Топливная рейка, датчик давления топлива на ней, клапан аварийного сброса давления, инжекторы, топливный насос высокого давления и магистральные трубки. В двигателях с непосредственным впрыском работа первого насоса не ограничена 3,0 килограммами. Здесь давление несколько выше порядка 4,0-4,5кг для обеспечения полноценного питания ТНВД на всех режимах работы. Замер давления при диагностике, можно производить манометром через входной порт прямо на ТНВД

При запуске двигателя давление должно «набиваться» до своего пика за 2-3 секунды, иначе запуск будет долгим или его не будет вовсе. Если давление превышает 6кг — то неизбежно двигатель будет очень тяжело запускаться на грячую

В движении неминуемодвигатель будет “спотыкаться”,натыкаться при резких ускоренияхНа фото замер – давления первого насоса на двигателе 3S-FSE(давление ниже нормы, первый насос нужно заменить.)Если же давление выше 4,5 кг, то необходимо обратить внимание на засоренность сетки на входе ТНВД. Либо на заклинивание напорного клапана “обратки” в ТНВД

Клапан демонтируют из насоса и отмывают в ультразвуке. На фото клапан обратки и место его установки в ТНВД

После очистки сетки или ремонта клапана обратки давление становится правильным. Так как двигатели выпускались для внутреннего рынка Японии, то степень очистки топлива не отличается от обычных двигателей. Первый заслон сетка перед насосом в топливном баке.

Затем второй заслон-фильтр тонкой очистки двигатель (3S-FSE) (кстати сказать, воду он не задерживает).При замене фильтра нередки случаи неправильной сборки топливной кассеты. При этом происходит потеря давления и незапуск. Так выглядит топливный фильтр в разрезе после 15 тысяч пробега. Очень приличный заслон бензиновому мусору. При грязном фильтре переход в обеднённый режим либо очень долгий, либо его нет вообще. И последний заслон фильтрации топлива сетка на входе ТНВД. От первого насоса топливо с давлением примерно 4 кг поступает в ТНВД, затем давление поднимается до 120 кг и поступает в топливную рейку к инжекторам. Блок управления оценивает давление по сигналу датчика давления. ЕСМ корректирует давление, при помощи клапана регулятора на ТНВД. При аварийном повышении давления срабатывает редукционный клапан в рейке. Так вкратце организована топливная система на двигателе. Теперь подробнее о составляющих системы и о способах диагностирования и проверки.

Топливный насос высокого давления (ТНВД)

Топливный насос высокого давления имеет достаточно простую конструкцию. Надежность и долговечность насоса зависят (как и многое у Японцев) от различных мелких факторов, в частности от прочности резинового сальника и механической прочности напорных клапанов и плунжера. Структура насоса обычная и очень простая. В конструкции нет революционных решений. Основа – плунжерная пара, сальник разделяющий бензин и масло, напорные клапана и электромагнитный регулятор давления. Основным звеном в насосе является 7мм плунжер. Как правило, в рабочей части плунжер не сильно изнашивается (если конечно не применяется абразивный бензин.) Основная проблема в насосе износ резинового сальника (срок жизни которого определяется не более 100тыс. км. пробега). Этот ресурс, конечно же, занижает надежность двигателя. Сам же насос стоит безумных денег 20-25 тысяч рублей (Дальний Восток). На двигателях 3S-FSE применялись три различных ТНВД один с верхним расположением клапана регулятора давления и два с боковым. Далее представлены фотографии насоса, и детали его составляющие. Насос в разборе двигатель 3S-FSE, напорные клапана, регулятор давления, сальник и плунжер, посадочное место сальника. При эксплуатации на низкокачественном топливе происходит коррозия деталей насоса, что приводит к ускоренному износу и потере давления. На фото видны следы износа в сердечнике клапана давления и упорной шайбе плунжера.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Работа двигателя становится нестабильной

Одним из признаков неисправности бензонасоса в Toyota Vista является нестабильная работа двигателя. Когда бензонасос не функционирует должным образом, двигатель может запускаться с трудом, работать неравномерно или даже глохнуть постоянно. Это может привести к потере мощности и неэффективному расходу топлива.

Существуют несколько причин, по которым работа двигателя становится нестабильной из-за неисправного бензонасоса:

Недостаточное давление топлива: Если бензонасос не подает достаточное давление топлива в систему, двигатель может начать работать нестабильно. Это может проявляться в трудностях при запуске двигателя, хаотической работе на холостом ходу или рывках при ускорении.
Неравномерная подача топлива: Если бензонасос подает топливо неравномерно, двигатель может работать нестабильно. Это может привести к скачкам оборотов двигателя и непредсказуемому поведению автомобиля на дороге.
Перегрев бензонасоса: Если бензонасос перегревается из-за повреждения или неправильной работы, это может привести к нестабильности работы двигателя. При перегреве бензонасос может отказывать в работе или частично переставать подавать топливо в систему.

Для устранения проблемы с нестабильной работой двигателя из-за неисправного бензонасоса, рекомендуется:

Проверить давление топлива в системе и заменить бензонасос, если оно недостаточное.
Очистить или заменить фильтр топлива, чтобы обеспечить равномерную подачу топлива в систему.
Проверить состояние проводов и разъемов, подключенных к бензонасосу, и заменить их при необходимости.
Проверить систему охлаждения бензонасоса и принять меры по предотвращению его перегрева.

В случае, если самостоятельная проверка и замена бензонасоса не приводят к устранению нестабильной работы двигателя, рекомендуется обратиться к специалисту для профессионального диагностирования и ремонта системы топлива.

Не заводится 3S-FE – свечи сухие

Теперь посмотрим на другой вариант, когда двигатель не заводится, искра есть, но свечи сухие. В таком случае, надо в первую очередь проверить, работает ли насос. Для этого включаем зажигание, крутим стартером, и после того как перестать вращать стартером, насос должен жужжать. Это специфика работы данного двигателя, на большинстве насос включается сразу после включения зажигания.

Если насос не жужжит, то первым делом проверяем тот самый предохранитель EFI, о котором говорилось немного выше. Он обязательно должен быть цел.

Так же, если насос не жужжит, снимаем заднее сидение, открываем лючок, снимаем фишку с бензонасоса, после чего подключаем мультиметр на измерение постоянного дока до 20 В и измеряем напряжение во время прокрутки стартером. Он должно быть не менее 10 Вольт, вообще, должно быть 12, но так быстро может среагировать только стрелочная «цешка». Цифровой мультиметр так быстро не среагирует. Если напряжения нет, то это уже более частный случай, тут может быть любая неисправность в цепи, начиная от перегоревшего предохранителя и заканчивая перетертым жгутом проводки в любом месте посреди салона, к сожалению, такое тоже бывает.

Если давление в норме, то остается одна причина – не открываются форсунки. Управляющие импульсы приходят от блока управления, который, в свою очередь, берет сигналы с датчика положения распредвала. Именно с него ЭБУ получает информацию о текущем положении поршней в цилиндрах.

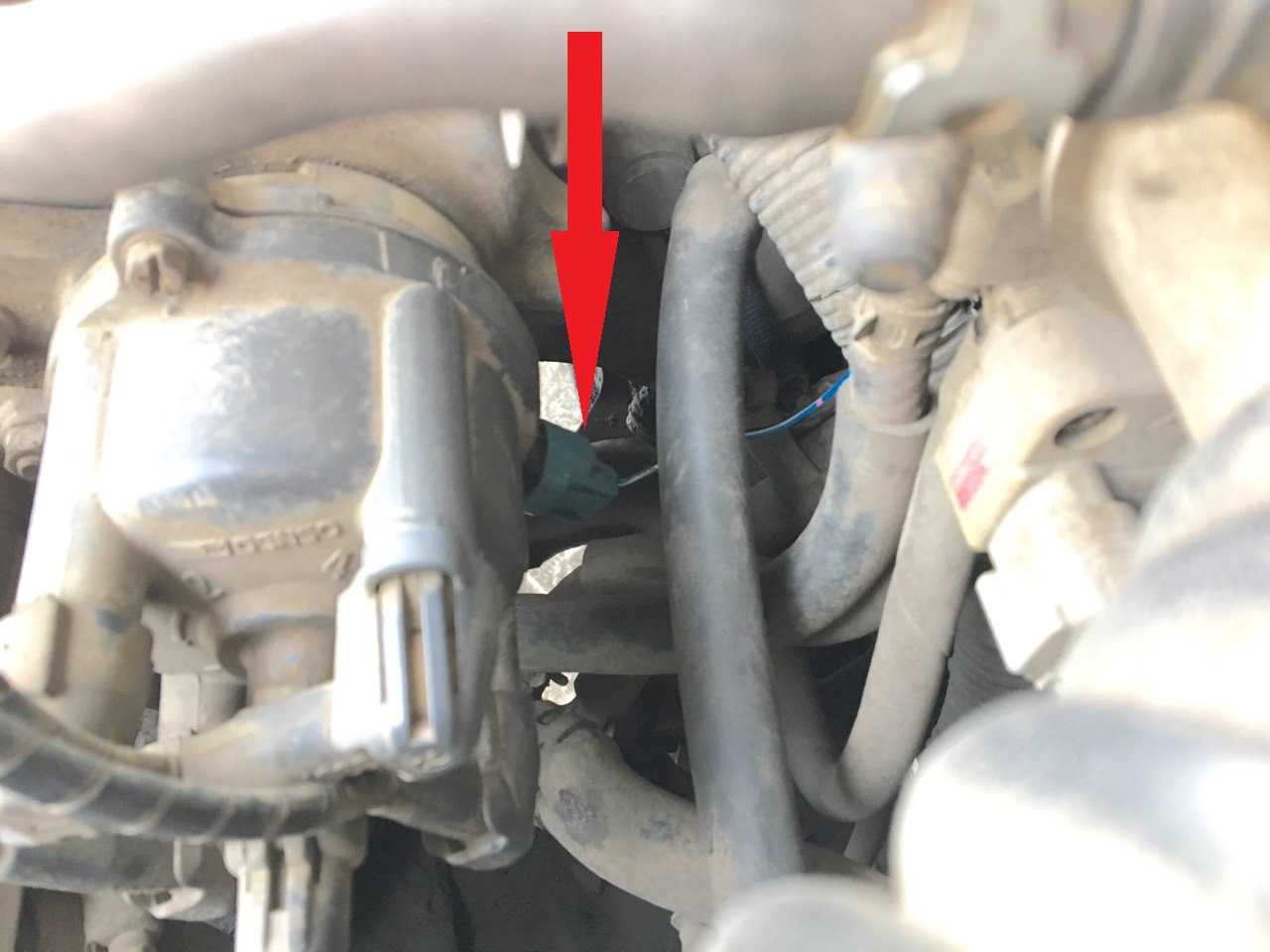

В таком случае, опять же, проверяется датчик Холла в распределителе зажигания, ведь когда ЭБУ не понимает, в каком положении находится шатунно-поршневая группа, он просто не открывает подачу топлива в цилиндры.

Диагностика автомобилей Toyota

Диагностика доступна на автомобилях всего модельного ряда Toyota и делится на два вида:

Перед началом электронного диагностирования водитель обязан убедиться в рабочем состоянии всех систем и основных механизмов автомобиля Toyota. Для этого следует проверить предохранители, электропроводку, а также обследовать на предмет поломок соединения и узлы транспортного средства.

Если обнаруживается какая-либо серьезная неполадка, то ее необходимо устранить, и только потом проводить компьютерную диагностику, которая бывает:

Поэтапная самодиагностика

Для самодиагностики водителю необходимо работать с разъёмами DLC 1 и DLC 2. Расшифровывается эта аббревиатура Data Link Connector, что в переводе с английского означает – разъем для подключения данных. Выглядит DLC 1 как пластиковая коробка с крышкой сверху. Находится под капотом, чаще всего слева. Ее легко найти по надписи Diagnostic.

Подпись Diagnostic на разъёме

В старых моделях диагностический разъем выполнен в форме круга жёлтого цвета и расположен возле аккумулятора. Детали DLC2 в таких авто, как Королла AE 100, нет.

В новых моделях DLC 2 находится непосредственно в салоне, под панелью торпеды и «в ногах» возле рулевого колеса. Чаще всего он круглый и используется во время проверки, проводимой с помощью специального оборудования.

Круглый разъём DLC2

При самодиагностике с помощью замыкания отдельных контактов разъёма, только соединив их в нужной последовательности, можно получить корректный код для расшифровки.

Узнать о наличии неисправностей в системе двигателя и/или КПП помогут такие шаги:

Схема разъёма DLC 1

С машиной все в порядке и никаких поломок с ДВС и трансмиссией не обнаружено если:

Любые другие комбинации свечения лампочек говорят о неисправностях в работе систем двигателя, коробки передач или других механизмов в автомобиле.

Если схема на обороте крышки стёрлась, вы не можете найти контакт или неуверены, что замкнули нужный, необходимо:

Удобнее будет, если за лампочкой кто-то поможет следить, пока вы меняете положение провода.

Распознают коды неисправностей при помощи двух систем мигания лампочек.

Первый вариант настройки позволит узнать ошибки, обозначенные двузначным кодом (тип 09):

С помощью 10-го типа настройки определяются однозначные коды. Здесь лампочка «промигает» точное число ошибки.

«Читать» такой код следует по правилам:

На видео представлена диагностика с помощью кода 9-го типа, автор Дмитрий Кузьмин:

Поломки в системе ABS определяются по той же схеме, но замыкаются выводы ТС и E1. Коды неисправностей SRS и 4WS считаются по соответствующему датчику при тех же замкнутых контактах, что и в ABS.

Основные технические характеристики мотора 3S-FSE

Движок был разработан на базе 3S-FE – более простого и неприхотливого агрегата. Но количество изменений в новой версии оказалось довольно большим. Японцы сверкнули своим пониманием технологичности и установили в новую разработку практически все, что можно было назвать современным. Тем не менее, и в характеристиках можно найти определенные недостатки.

Вот основные параметры двигателя:

С одной стороны, этот агрегат имеет отличное происхождение и удачную родословную. Но он совершенно не гарантирует надежности в эксплуатации после 250 000 км. Это очень малый ресурс для моторов данной категории, да еще и тойотовского производства. Именно в этот момент начинаются проблемы.

Впрочем, капитальный ремонт провести можно, чугунный блок не является одноразовым. А для этого года производства и данный факт уже вызывает приятные эмоции.

Ставили данный двигатель на Toyota Corona Premio (1997-2001), Toyota Nadia (1998-2001), Toyota Vista (1998-2001), Toyota Vista Ardeo (2000-2001).

Преимущества двигателя 3S-FSE – в чем плюсы?

Замена ГРМ производится 1 раз в 90-100 тысяч км пробега. Это стандартный вариант, здесь стоит практичный и простой ремень, нет никаких проблем, характерных для цепи. Метки выставляются по мануалу, ничего выдумывать не нужно. Катушка зажигания взята с донора FE, она простая и работает долго без особых проблем.

В распоряжении данного силового агрегата находится несколько важных систем:

хороший генератор и в общем неплохое навесное оборудование, которое не вызывает проблем в эксплуатации;
пригодная к обслуживанию система ГРМ – достаточно взвести натяжной ролик, чтобы еще больше продлить работу ремня;
простая конструкция – на станции могут проверить двигатель вручную или считать коды ошибок с компьютерной системы диагностики;
надежная поршневая группа, которая известна отсутствием проблем даже при больших нагрузках;
удачно подобранные характеристики АКБ, достаточно следовать заводским рекомендациям производителя.
