Как установить электронное зажигание на иж юпитер 5

Иж Юпитер-5 регулируем зажигания

В этой статье подробно описывается тема: Иж юпитер-5 регулировка зажигания, но начнем немного с предисловия.

Если сейчас на дорогах преобладают мотоциклы заграничных производителей, то буквально лет 20-30 назад по нашим дорогам ездили исключительно отечественные Иж “Юпитер” и “Планета”. 2 года разницы выпуска, идентичный внешний вид, различий в них не так много, но все-таки Юпитер-5 выигрывает за счет двухцилиндрового двигателя и его облегченного запуска.

• Двухтактный, двухцилиндровый 347,6 двигатель;
• Воздушная или жидкостная система охлаждения;
• Механизм отключения сцепления в автоматическом режиме;
• Тормоза барабаны;
• 18 колеса;
• На руле обычная приборная панель (спидометр, лампочка зажигания и т.п.);
• Два амортизатора. Настройка зажигания на Иж Юпитер 5 должна производиться с соблюдением всех правил. Для этого необходимо знать точный алгоритм действий при проведении данного мероприятия. Поэтому в данной статье мы подробно опишем как выставить зажигание на иж юпитер-5.

Настройка контактного зажигания на Иж Юпитер — 5

Рассмотрим поэтапно, как настроить контактное зажигание на данном аппарате:

1. Выставить поршень нужного цилиндра: — вставить отвертку в цилиндр — прокрутить коленвал, придерживая отвертку
2. Взять линейку и поставить рядом с отверткой.
3. Провернуть коленвал, пальцем придерживая вниз отвертку, чтобы она стояла ровно. Находим мертвую точку.
4. Провернуть коленвал в обратную сторону (на 1,5-2 мм).
5. Искра образуется, когда кулачок размыкается, найти два регулировочных болта.
6. Взять лампочку с двумя контактами, один соединить с массой, другой с контактом.
7. Включить замок зажигания.
8. Нужно найти момент, когда лампочка загорится (в тот момент, когда она загорается, происходит запуск), а когда она гаснет, контакт наоборот замыкает.
9. Выключить зажигание, проделать и отрегулировать то же самое со вторым цилиндром

Регулировка зажигания Иж Юпитер — 5

После того как все манипуляции по настройке сделаны, приходит черед операции под названием Иж Юпитер-5 — регулировка зажигания.

Лучше производить от следующих устройств:

• Прибор К-25 — имеет индикаторную головку, который заходит в отверстия под свечи или втулки и воротка с делениями из инструмента
• Лампы 12 В, 2 Вт — с их помощью можно определить момент размыкания необходимых контактов прерывателей. Лампа должна быть подключена к массе и клемме прерывателя соответствующего цилиндра (для этого используют лампы с проводами на конце), на котором регулируется опережение зажигания.

Зажигание от скутера

Зажигание от скутера на Иж юпитер может работать без аккумулятора. Перед тем как его настраивать нам понадобится три детали:

• Коммутатор от скутера;
• Катушка зажигания;
• Индуктивный оригинальный датчик (должен иметь выход на один провод).

Коммутатор постоянного тока питается от сети 12 Вт, также бортовая сеть мотоцикла 12 Вт, коммутатор имеет 4 провода, из них первый — плюс, второй — минус, третий — на катушку, четвертый — на индуктивный датчик. Минусовой провод с коммутатора надежно подключаем к минусовому проводу с мотоцикла (массе), плюсовой провод, который идет к штатной катушке, подключаем к плюсовому проводу коммутатора.

Подключение катушки зажигания:

• минусовой провод подключаем к массе мотоцикла;
• второй провод протягиваем к коммутатору и подключаем к выходу под катушку

Чтобы не тянуть дополнительный провод на индуктивный датчик через весь двигатель можно воспользоваться проводом, который соединял контактную группу и штатную катушку зажигания.

Для этого нужно взять с коммутатора провод, который идет на индуктивный датчик, и подключить к проводу, который шел к штатной катушке. Далее убираем конденсатор и подключаем индуктивный датчик

Для этого необходимо немного укоротить кулачок, также сделать на нем насечки, которые предотвращают проворачивания самого модулятора. Также стоит соблюдать параметры зазора между модулятором и индуктивным датчиком, который должен быть в пределах 1-1,5 мм. При установке зажигания нужно знать, что искра бьет в момент выхода модулятора из датчика, а не на входе.

После того как электронное зажигание от скутера будет установлено на мотоцикл, показатели его намного улучшатся. В частности он будет намного лучше заводиться (особенно это станет заметно при малом уровне заряда аккумулятора). Также заметно улучшится набор скорости. Мотоцикл будет ровно держать холостой ход, что говорит о правильной работе двигателя.

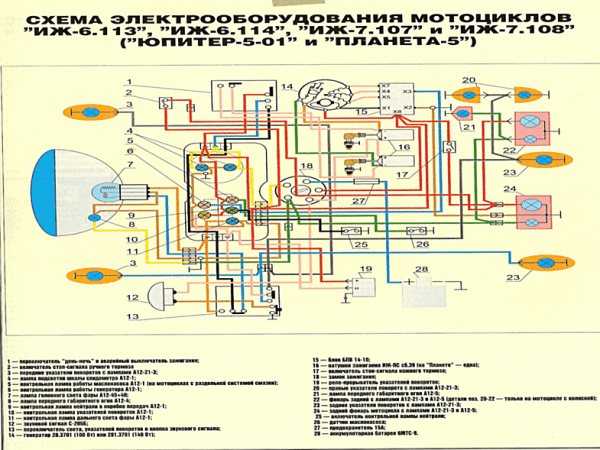

Электрооборудование ИЖ Планета 5

На мотоцикле применяется 12-ти вольтовое электрооборудование. Электропроводка мотоцикла ИЖ Планета 5 однопроводная, роль минусового провода выполняет металлическая рама.

Среди основных компонентов можно выделить:

1. Источники питания;
2. Систему зажигания;
3. Головной свет;
4. Габаритное освещение и повороты.

Генератор

На мотоцикле устанавливается трехфазный генератор переменного тока, имеющий схему электромагнитного возбуждения.

Принцип его работы заключается в следующем:

1. Электрический ток с обмоток, расположенных на статоре, подается на выпрямитель;
2. Тот преобразует его в постоянный ток;
3. И подает через замок зажигания потребителям.

На представленной инструкции указаны следующие элементы:

1. Регулятор напряжения с выпрямителем БПВ-14-10;
2. Ротор генератора;
3. Статор генератора с обмотками;
4. Щетки токоснимателя;
5. Кулачок системы зажигания (батарейной);
6. Контактный узел системы зажигания

Головной свет

В отличие от европейских стран, где существует требование обязательной комплектации аккумуляторной батареей мототехники с генераторами с постоянными магнитами – поскольку мотоцикл с неработающим двигателем должен иметь габаритные огни, в России подобных ограничений нет (см. также о схеме проводки мотоцикла Урал).

В цепь головного света входит:

1. лампа головного света фары (35Вт);
2. контрольная лампа синего цвета включения (2Вт);
3. лампа стояночного света фары (4Вт);
4. лампа заднего стоп-сигнала (15Вт).

Контрольные приборы

На мотоцикле установлены следующие контрольные приборы:

1. спидометр со счетчиками суточного и общего пробегов;
2. тахометр с контрольными лампами указателей поворотов и головного света;
3. указатель температуры двигателя;
4. вольтметр.

Иж Юпитер-5 регулируем зажигания

В этой статье подробно описывается тема: Иж юпитер-5 регулировка зажигания, но начнем немного с предисловия.

Если сейчас на дорогах преобладают мотоциклы заграничных производителей, то буквально лет 20-30 назад по нашим дорогам ездили исключительно отечественные Иж “Юпитер” и “Планета”. 2 года разницы выпуска, идентичный внешний вид, различий в них не так много, но все-таки Юпитер-5 выигрывает за счет двухцилиндрового двигателя и его облегченного запуска.

• Двухтактный, двухцилиндровый 347,6 двигатель;
• Воздушная или жидкостная система охлаждения;
• Механизм отключения сцепления в автоматическом режиме;
• Тормоза барабаны;
• 18 колеса;
• На руле обычная приборная панель (спидометр, лампочка зажигания и т.п.);
• Два амортизатора. Настройка зажигания на Иж Юпитер 5 должна производиться с соблюдением всех правил. Для этого необходимо знать точный алгоритм действий при проведении данного мероприятия. Поэтому в данной статье мы подробно опишем как выставить зажигание на иж юпитер-5.

Настройка контактного зажигания на Иж Юпитер — 5

Рассмотрим поэтапно, как настроить контактное зажигание на данном аппарате:

1. Выставить поршень нужного цилиндра: — вставить отвертку в цилиндр — прокрутить коленвал, придерживая отвертку
2. Взять линейку и поставить рядом с отверткой.
3. Провернуть коленвал, пальцем придерживая вниз отвертку, чтобы она стояла ровно. Находим мертвую точку.
4. Провернуть коленвал в обратную сторону (на 1,5-2 мм).
5. Искра образуется, когда кулачок размыкается, найти два регулировочных болта.
6. Взять лампочку с двумя контактами, один соединить с массой, другой с контактом.
7. Включить замок зажигания.
8. Нужно найти момент, когда лампочка загорится (в тот момент, когда она загорается, происходит запуск), а когда она гаснет, контакт наоборот замыкает.
9. Выключить зажигание, проделать и отрегулировать то же самое со вторым цилиндром

Регулировка зажигания Иж Юпитер — 5

После того как все манипуляции по настройке сделаны, приходит черед операции под названием Иж Юпитер-5 — регулировка зажигания.

Лучше производить от следующих устройств:

• Прибор К-25 — имеет индикаторную головку, который заходит в отверстия под свечи или втулки и воротка с делениями из инструмента
• Лампы 12 В, 2 Вт — с их помощью можно определить момент размыкания необходимых контактов прерывателей. Лампа должна быть подключена к массе и клемме прерывателя соответствующего цилиндра (для этого используют лампы с проводами на конце), на котором регулируется опережение зажигания.

Зажигание от скутера

Зажигание от скутера на Иж юпитер может работать без аккумулятора. Перед тем как его настраивать нам понадобится три детали:

• Коммутатор от скутера;
• Катушка зажигания;
• Индуктивный оригинальный датчик (должен иметь выход на один провод).

Коммутатор постоянного тока питается от сети 12 Вт, также бортовая сеть мотоцикла 12 Вт, коммутатор имеет 4 провода, из них первый — плюс, второй — минус, третий — на катушку, четвертый — на индуктивный датчик. Минусовой провод с коммутатора надежно подключаем к минусовому проводу с мотоцикла (массе), плюсовой провод, который идет к штатной катушке, подключаем к плюсовому проводу коммутатора.

Подключение катушки зажигания:

• минусовой провод подключаем к массе мотоцикла;
• второй провод протягиваем к коммутатору и подключаем к выходу под катушку

Чтобы не тянуть дополнительный провод на индуктивный датчик через весь двигатель можно воспользоваться проводом, который соединял контактную группу и штатную катушку зажигания.

Для этого нужно взять с коммутатора провод, который идет на индуктивный датчик, и подключить к проводу, который шел к штатной катушке. Далее убираем конденсатор и подключаем индуктивный датчик

Для этого необходимо немного укоротить кулачок, также сделать на нем насечки, которые предотвращают проворачивания самого модулятора. Также стоит соблюдать параметры зазора между модулятором и индуктивным датчиком, который должен быть в пределах 1-1,5 мм. При установке зажигания нужно знать, что искра бьет в момент выхода модулятора из датчика, а не на входе.

После того как электронное зажигание от скутера будет установлено на мотоцикл, показатели его намного улучшатся. В частности он будет намного лучше заводиться (особенно это станет заметно при малом уровне заряда аккумулятора). Также заметно улучшится набор скорости. Мотоцикл будет ровно держать холостой ход, что говорит о правильной работе двигателя.

Особенности электрооборудования

Несмотря на унификацию деталей с другими моделями, схема проводки ИЖ Ю5 выбрана для батарейного использования.

Речь идет о контактной системе зажигания, которая при «севшем» аккумуляторе сразу создает проблемы владельцу:

1. Запуск двигателя затруднен;
2. Двигатель работает с перебоями;
3. Движение на малой скорости еще больше разряжает АКБ.

Поэтому, многие владельцы предпочитают модернизировать своими руками систему зажигания на более прогрессивную – бесконтактную электронного типа. Также следует отметить, что ремонт проводки ИЖ Юпитер 5 при возникновении желания подобной модернизации не потребуется (см. также статью о схеме проводки ИЖ Планета 5).

Переход на бесконтактную систему зажигания

Владельцами ИЖ Юпитер 5 за годы эксплуатации разработана не одна инструкция по переделке электрической сети. И практически все они базируются на элементах от других отечественных мотоциклов (см. также особенности схемы проводки мотоцикла Урал).

Но есть и более прогрессивный способ, при котором:

1. Генератор и проводка на ИЖ Юпитер 5 остаются;
2. В электросхему вносятся небольшие переделки;
3. Аккумуляторная батарея остается для обслуживания вспомогательных систем.

Модернизация системы зажигания

Речь идет о модернизации системы зажигания с комбинированным применением элементов от автомобиля ВАЗ-2108 и мотоцикла Планета 5.

При этом принципиальная схема проводки на ИЖ Юпитер 5 сохраняется:

1. Устанавливаются два датчика Холла;
2. К ним подключаются два электронных коммутатора (п.1 и 2 – с ВАЗ). Каждая пара датчик-коммутатор обсуживает 1 цилиндр;
3. Две катушки зажигания от мотоцикла семейства ИЖ.

На представленной выше схеме цифрами обозначены:

1. Свечи зажигания;
2. Катушки Планета 5;
3. Коммутаторы с «восьмерки»;
4. Датчики Холла с «восьмерки»;
5. Замок зажигания;
6. Аккумуляторная батарея.

Доработка генератора

Данная технология перехода на бесконтактную систему зажигания интересна тем, что владельцу мотоцикла нет необходимости покупать новый генератор, предназначенный для работы в системе электронного зажигания. Соответственно, что и цена переделки будет минимальной.

Достаточно:

1. Изготовить модулятор, который будет прерывать цепь;
2. И установить его на генератор (на вал ротора).

В качестве такого модулятора-прерывателя может послужить пластина из металла, с просверленным в ней отверстием под крепежный болт.

Фото единственного элемента, который предстоит сделать самому

Порядок установки модулятора следующий:

1. Пластина-модулятор (на схеме внизу под №2) устанавливается под крепежный болт;
2. Несильно притягивается ним;
3. Вращением коленвала устанавливаем поршень в ВМТ;
4. Выставляем угол опережения зажигания;
5. Затягиваем крепежным болтом пластину.

Электропроводка ИЖ Юпитер 5 при переделке генератора остается без изменений

Как сделать бсз на планету

Опыт с установкой БСЗ на Планету

Как я уже говорил, у меня тоже есть вполне себе советский Иж Планета-5, в котором я изредка ковыряюсь. С годами его братьев больше на дорогах не становится, но мой пока еще ездит. Поэтому сейчас пойдет рассказ о моей попытке добить прикрутить БСЗ к своему коню.

Идея БСЗ заключается в том, что вместо прерывателя на валу устанавливается «шторка» (модулятор), которая проходит через щель в датчике (оптическом или датчике Холла) и вызывает его срабатывание. Большим током через катушку занимается уже коммутатор, в котором есть силовой транзистор.

Изначально, после чтения кучи разных статей и постов сформировался такой список покупок:

Затем, когда все это было у меня на руках, соединил это добро по следующей схеме (кликабельно):

Для крепления коммутатора понадобилось две металлические детали и немного фантазии. Место было выбрано недалеко от клаксона, где дуги безопасности соединяются с рамой. Сначала на болты от дуг был посажен некий кронштейн, сделанный из какого-то профиля. Затем к этому кронштейну был прикручен «адаптер» под размеры коммутатора. По фотографиям должно быть более понятно, что я тут пытался сейчас описывать.

Фаза 1: Испытание датчика Холла

Думаете, я сейчас буду объяснять, как его крепить? Хрен там. Вместо этого поговорим о том, почему это НЕ нужно делать. Дело в том, что датчик на основе эффекта Холла реагирует на магнитное поле. Именно поэтому ВАЗовский датчик имеет встроенный магнит по другую сторону зазора и именно поэтому шторка должна быть стальной. Ну а как работает трехфазный генератор в мотоцикле? Внезапно, его работа тоже связана с магнитными полями! И если крепить датчик Холла рядом с трехфазным генератором (а мы вынуждены делать именно так), то датчик может наловить от генератора много помех.

Изготовление элементов зажигания на иж юпитер 5 своими руками

Можно выполнить изготовление отдельных элементов и сделать электронное зажигание на иж юпитер 5 своими руками. Для этого понадобиться изготовить самостоятельно модулятор. Качество его изготовления определяет надежность работы всей бсз.

Модулятор делается идеально симметричным. Неподвижная шторка должна производить перекрытие 30-ти градусов площади при его повороте. Еще раз надо подчеркнуть — модулятор является определяющим звеном в системе зажигания мотоцикла. Четкая работа двигателя определяется этим небольшим устройством. Если модулятор правильно изготовлен, то его шторка не должна, в состоянии открытости, перекрывать магнит и магнитопровод датчика Холла.

Закрытое состояние должно обеспечивать их одновременное закрытие для прохождения магнитного потока. Коммутатор должен получать от датчика Холла четкие импульсы определенной величины, обеспечение этого условия — задача модулятора.

Чтобы выполнить электронное зажигание на иж юпитер 5 своими руками, также необходимо изготовить пластину для крепления датчика Холла. Бсз не требует периодической регулировки момента зажигания. Но для первоначальной регулировки необходимо, чтобы датчик Холла имел возможность поворачиваться. Пластина должна быть с прорезями.

Сам датчик Холла, вместе с пластиной, устанавливается на уголке, который тоже можно изготовить самостоятельно.

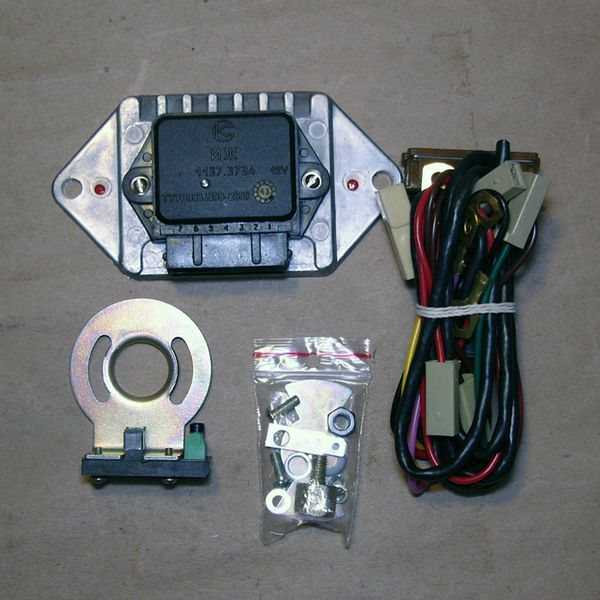

Все основные элементы, для того чтобы установить электронное зажигание на мотоцикл иж юпитер 5, изготовлены. Необходимо купить катушку зажигания, приобрести коммутатор и датчик Холла. Эти элементы бсз нельзя изготовить самостоятельно. Также потребуется монтажный провод. Желательно и свечи поменять — на них искра может быть слабой. После решения всех вопросов останется решить последний — как поставить электронное зажигание на иж юпитер 5.

Руководство по установке, настройке и регулировке электронного зажигаия на ИЖ Планета 5

Инструкция по установке и настройке

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс — это правильное выставление момента искрообразования.

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону.

Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 — вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

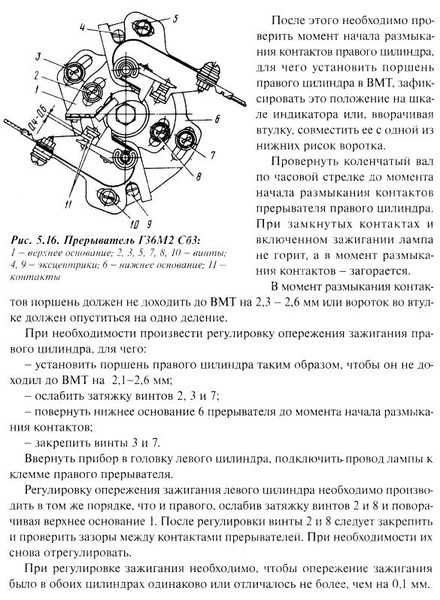

В частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

1. В первую очередь производится поворот коленвалаа кик-стартером.
2. Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
3. Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок — одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше — примерно на 2-3 мм.

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть.

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

• Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
• Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
• Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
• Пара броне-проводов из силикона с колпачками из резины;
• Модулятор — это пластинка , имеющая форму бабочки, изготавливаемая из железа.

Золотые правила настройки зажигания на Юпитере: шпаргалка для ИЖоводов

В каких случаях необходима настройка зажигания?

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка зажигания Иж Юпитер 5. Сама установка и подключение выполняются согласно схеме.

Пошаговое руководство по установке и регулировке зажигания

Для проведения настройки необходимо подготовить специальный инструмент, тестер, лампочку с двумя проводами. Штангенциркуль понадобится в качестве глубиномера. Для выставления зазора удобно пользоваться специальным щупом.

Настройка СЗ на ИЖ юпитер 5 состоит из следующих действий:

1. Сначала откройте крышку генератора.
2. Чтобы было удобнее работать, снимаем правую крышку с картера.
3. С помощью болта генератора проворачиваем коленвал по часовой стрелке. Необходимо сделать так, чтобы контакты прерывателя разомкнулись на максимальное расстояние.
4. Немного выкрутите винт и поверните эксцентрик. Между контактами необходимо выставить зазор равный 0,4-0,6 мм. После этого винт хорошо затянуть.
5. Вращаем коленвал по направлению движения стрелки часов. Поршень следует установить в ВМТ.
6. Поворачивать коленвал нужно в обратном направлении, то есть против стрелки часовой. При этом поршень не должен достичь ВМТ, должно остаться расстояние примерно 3,0-3,5 мм. Ослабив винты, следует установить начало замыкания контактов. После этого винты нужно плотно затянуть.
7. Для определения размыкания контактов воспользуйтесь проверочной лампочкой с проводами. Один провод нужно подключить к клемме молоточка прерывателя, а другой – к массе. После включения зажигания, при замыкании контактов лампочка должна загореться.
8. Если установлена БСЗ на ИЖ Юпитер, то не нужно выставлять зазор. Для определения момента нужно воспользоваться тестером. Прибор следует выставить для измерения напряжения. Щупы необходимо подключить ко 2-му и 3-му контакту ДХ. Пока модулятор не находится в ДХ, на тестере значение напряжения должно составлять 7 В. В момент, когда модулятор в ДХ, показания напряжения должно находится в пределах от 7 до 0 В. В этот момент образуется искра.
9. Процедуру необходимо выполнить на каждом цилиндре. Желательно начинать регулировку зазора на левом прерывателе. Когда будет выполнена настройка левого прерывателя, можно переходить к правому.

Технические данные

Вкратце рассмотрим основные технические параметры, характерные для третьей модели ИЖ:

1. Отрицательный вывод АКБ всегда заземлен, уровень напряжения батареи составляет 12 вольт.
2. Если замок зажигания отключен, соответственно, мотор не работает, параметр потребления тока составит не более 0.15 ампер.
3. Узел позволяет обеспечить бесперебойное появление искры, если количество оборотов коленвала не превышает 7 тысяч в минуту. Уровень тока, который потребляет узел, в этом случае составит не более 2.5 ампер.
4. Кроме того, механизм также позволяет обеспечить бесперебойное образование искры, если параметр напряжения в электроцепи будет изменяться от 6 до 16 вольт. В это время показатель напряжения на свечках меняться не будет.
5. Согласно техническим данным, узел может нормально функционировать, если температура воздуха составляет от 25 градусов мороза до 60 тепла.
6. Благодаря применению микропроцессорного компонента в работе узла формировка момента позволяет обеспечить правильную и стабильную работу всех остальных механизмах. Разумеется, если при этом силовой агрегат работает в нормальном режиме.

Схема

Что касается схемы, то оптические зажигание на ИЖ Юпитер 5 или любая другая СЗ монтируется с применением запчастей и крепежных компонентов, которые имеются в комплекте. Как известно, механизм предназначается для воспламенения топливовоздушной смеси. Сама смесь, которая располагается в цилиндре мотора, загорается благодаря искре, образующейся между электродами свечи. Ни для кого не секрет, что качество функционирования СЗ во многом влияет на работу всего транспортного средства.

Как показывает практика, одной из проблем ИЖей является то, что угол опережения периодически сбивается. Это обусловлено износом кулачков, а также контактов прерывательного устройства. Следует отметить, что механические воздействия в электронной СЗ полностью отсутствуют.

Снятие импульса осуществляется в отдельном блоке, при этом сигнал поступает на коммутатор, где происходит его усиление. Впоследствии импульс поступает на катушку, потом все происходит в обычном режиме. На свечу поступает разряд, что способствует возгоранию смеси, в результате чего коленвал начинает двигаться. Произвести замену устройства или его регулировку в домашних условиях не так сложно, однако нужно помнить, что неправильные действия могут привести к возможным неисправностям в дальнейшем.

Установка БСЗ и ФУОЗ

В бесконтактной же системе из-за отсутствия механической связи ротора и датчика люфт полуоси коленвала практически не влияет на момент появления искры. Усовершенствованные таким образом двигатели становились резвее во всем диапазоне оборотов, а характер их работы получался мягче — благодаря синхронности воспламенения смеси в обоих цилиндрах и отсутствию детонации. Кстати, работа двигателя без детонации значительно повышает его ресурс.

Что такое ФУОЗ: УГОЛ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ (УОЗ).

Двигатель развивает максимальную мощность, если пик давления газов в цилиндре совпадет с положением поршня, только что миновавшего свою ВМТ. Поэтому искра должна образоваться между электродами свечи не точно в этот момент, а чуть раньше, поскольку воспламенение горючей смеси требует определенного времени. Каждому типу двигателя и даже режиму его работы соответствует оптимальный УОЗ (в миллиметрах хода поршня или градусах поворота коленчатого вала до ВМТ).

По мере роста частоты вращения коленчатого вала время, за которое должна сгореть смесь, становится все короче. Поэтому горючую смесь надо воспламенять тем раньше, чем выше обороты коленчатого вала двигателя. Для двухтактных моторов с контактным зажиганием или зажиганием с индуктивном датчиком разработчики опытным путем находят тот усредненный угол опережения зажигания, при котором двигатель достаточно устойчиво работает во всем диапазоне числа оборотов. Этот угол называют установочным. Если же производить электронную регулировку угла опережения зажигания, то можно обеспечить прирост мощности двигателя до 10-15 % и улучшить его экономичность. Четырехтактные двигатели также требуют изменения УОЗ в зависимости от числа оборотов коленчатого вала.

Что дает система по сравнению с контактной?

То что заметно сразу, невооруженным глазом:

Очень ровная работа двигателя, наиболее заметно на холостых;

Легче завод, в пару пинков (за счет транзисторного коммутатора);

Более мощная искра (за счет коммутатора и оптимизации включения катушки);

Нет обратных ударов при пуске или очень слабые;

Остальное — теоретические следствия: расход, мощность и пр.

• ФУОЗ Повышает крутящий момент во всем диапазоне оборотов, уменьшает расход топлива в связи с полноценным сгоранием топлива и оптимальным углом опережения зажигания. Улучшаются плавность хода и динамические показатели. Одним словом — ДВИГАТЕЛЬ ОЖИВАЕТ.

В ФУОЗ есть 3 кривых режима опережения зажигания. И ПО ЖЕЛАНИЮ можете выбрать 2 дополнительные функции из 3 ёх:

1.ограничение оборотов (при 3000, 3500, 4000, 5000, 6000об/мин). При включении данной функции контроллер ограничивает обороты двигателя на соответствующей частоте, причем двигатель не глохнет, а за счет пропуска искры перестает набирать обороты. Эта функция полезна при обкатке двигателя.

2.защита от угона (функция, при включении которой после заводки мотоцикл глохнет и его больше нельзя завести до тех пор, пока не выключив зажигание и не выключив функцию.)

3.прогрев свечей (высокочастотная подача искры для прогрева при холодном пуске) можно использовать функцию как АЗ

• юпитер
• планета
• БСЗ
• ФУОЗ
• форсировка
• доработка
• мото

Заключение

Зажигание мотоцикла ИЖ Юпитер 5 – простой, но требовательный механизм. От его настройки зависит мощность двигателя, его поведение на всем диапазоне оборотов, расход и ряд других параметров. Одно только сбитое зажигание, может существенно испортить впечатление от использования данной модели, хотя несмотря на все свои недостатки, она получила ряд преимуществ, благодаря доступной цене и простоте обслуживания. Теперь вы знаете как выставить зажигание на ИЖ Юпитер 5 контактное и бесконтактное.

В этой статье подробно описывается тема: Иж юпитер-5 регулировка зажигания, но начнем немного с предисловия.

Если сейчас на дорогах преобладают мотоциклы заграничных производителей, то буквально лет 20-30 назад по нашим дорогам ездили исключительно отечественные Иж “Юпитер” и “Планета”. 2 года разницы выпуска, идентичный внешний вид, различий в них не так много, но все-таки Юпитер-5 выигрывает за счет двухцилиндрового двигателя и его облегченного запуска.

Основные составляющие:

• Двухтактный, двухцилиндровый 347,6 двигатель;
• Воздушная или жидкостнаясистема охлаждения;
• Механизм отключения сцепления в автоматическом режиме;
• Тормоза барабаны;
• 18 колеса;
• На руле обычная приборная панель (спидометр, лампочка зажигания и т.п.);
• Два амортизатора.Настройка зажигания на Иж Юпитер 5 должна производиться с соблюдением всех правил. Для этого необходимо знать точный алгоритм действий при проведении данного мероприятия. Поэтому в данной статье мы подробно опишем как выставить зажигание на иж юпитер-5.
