Замена задних колодок (барабаны)
Доброго времени суток, уважаемые читатели.Столкнулся с проблемой при замене задних колодок, и надеюсь эта статья поможет людям, которые как и я впервые увидят механизм авторегулировки зазора.Разложу все по полочкам.Не глядя на инструкции снял барабан, и детали буквально вывалились мне в руки.А вот собрать обратно не получилось.Облазив «драйв» и не найдя материала с моей проблемой я обратился за помощью к соклубникам, и спасибо ребятам, объяснили.Ближе к делу.Колодки заакзывал фирмы TRW. Код для заказа GS 8692

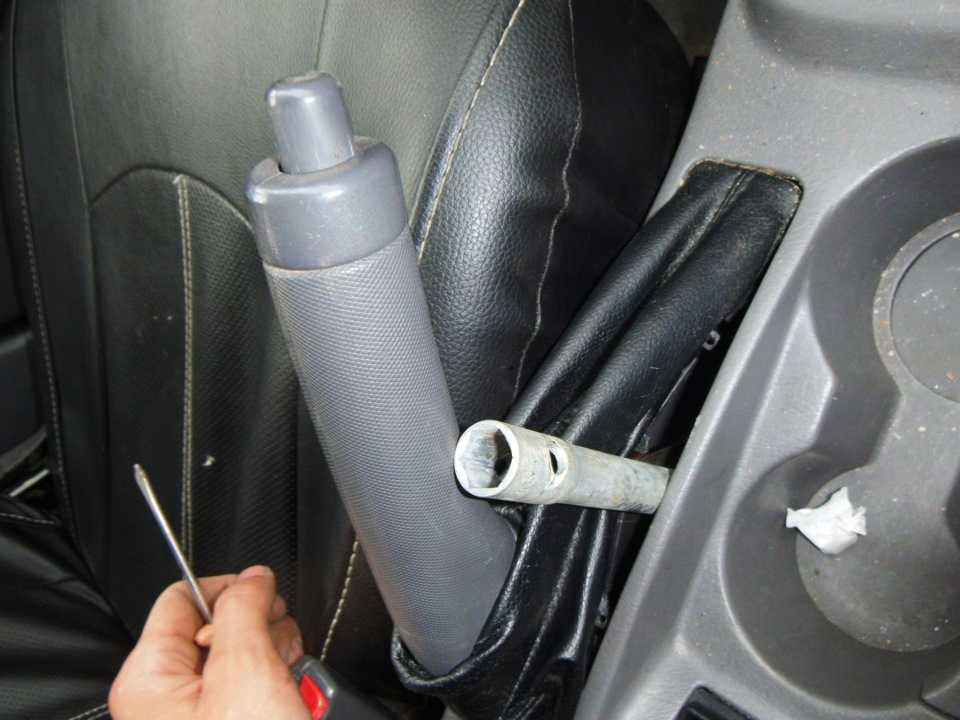

1) Ослабляем ручник, и ставим авто на скорость.

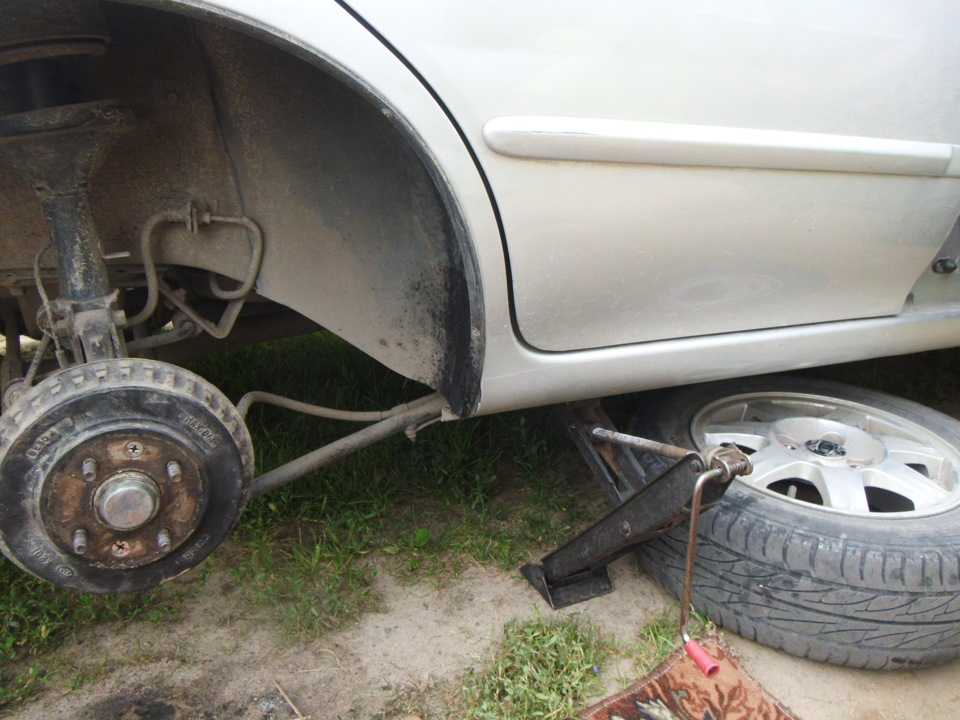

2) Поддомкрачиваем авто, и снимаем колесо.Рекомендую использовать противооткатные упоры.

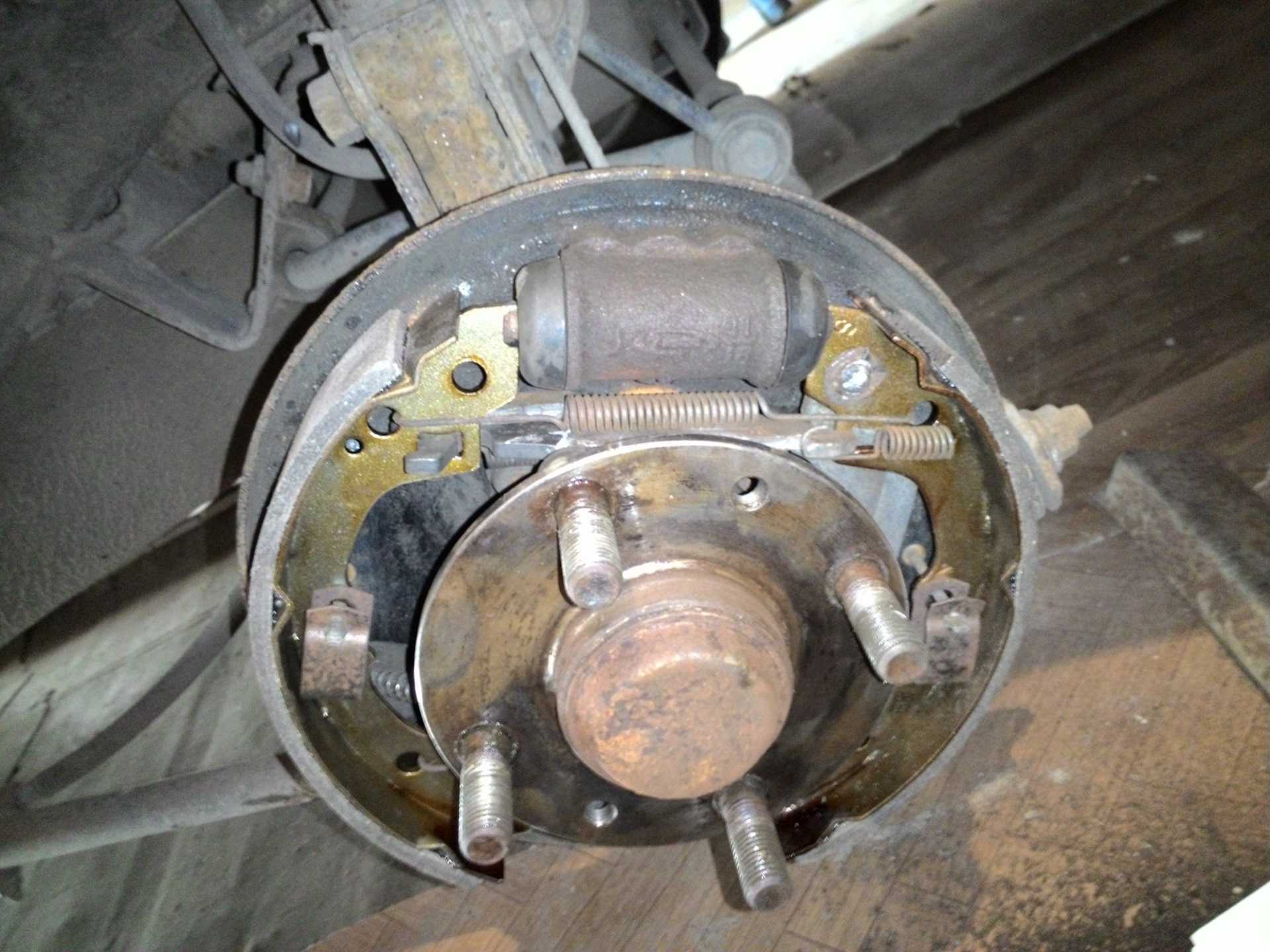

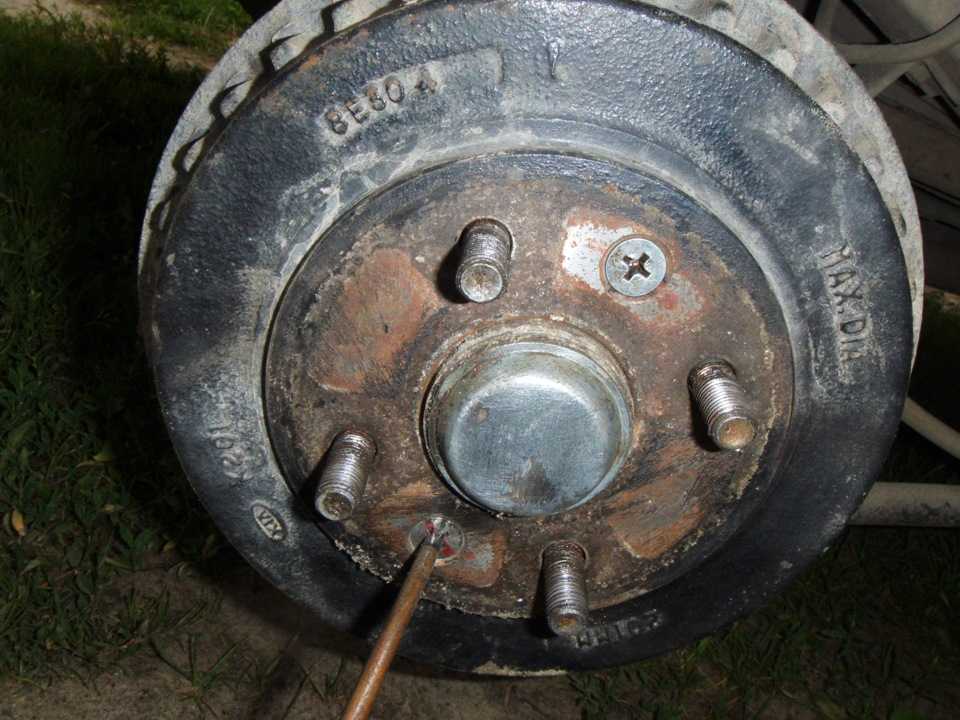

3) Откручиваем 2 винта.WD-40 вам в помощь.Помогает если постучать по болту и барабану.4) Через деревяшку легкими но точными ударами бьем по краям барабана

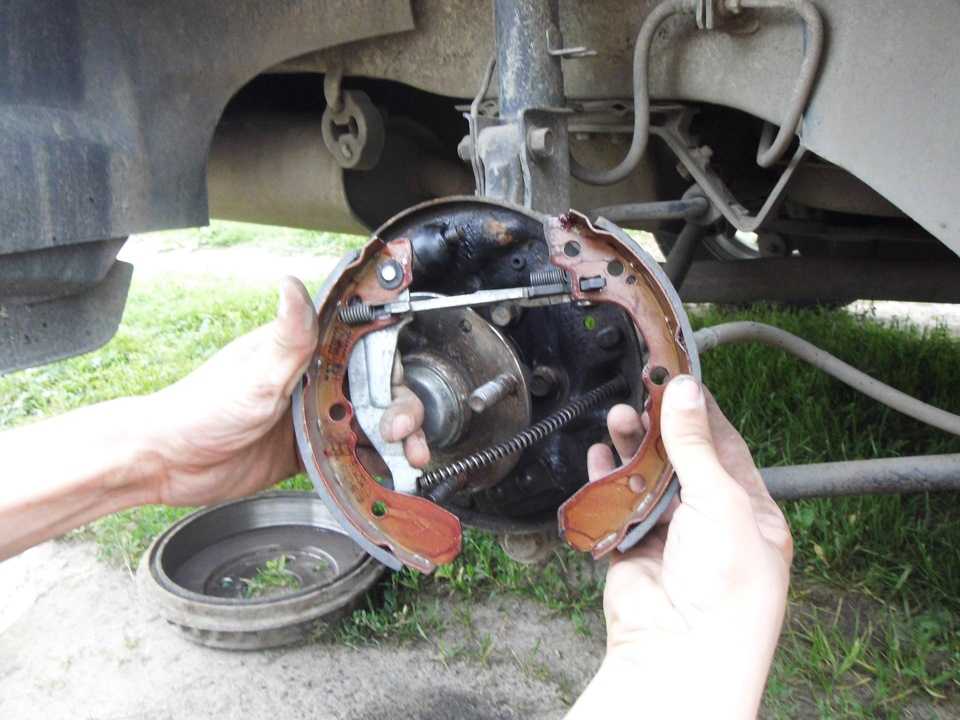

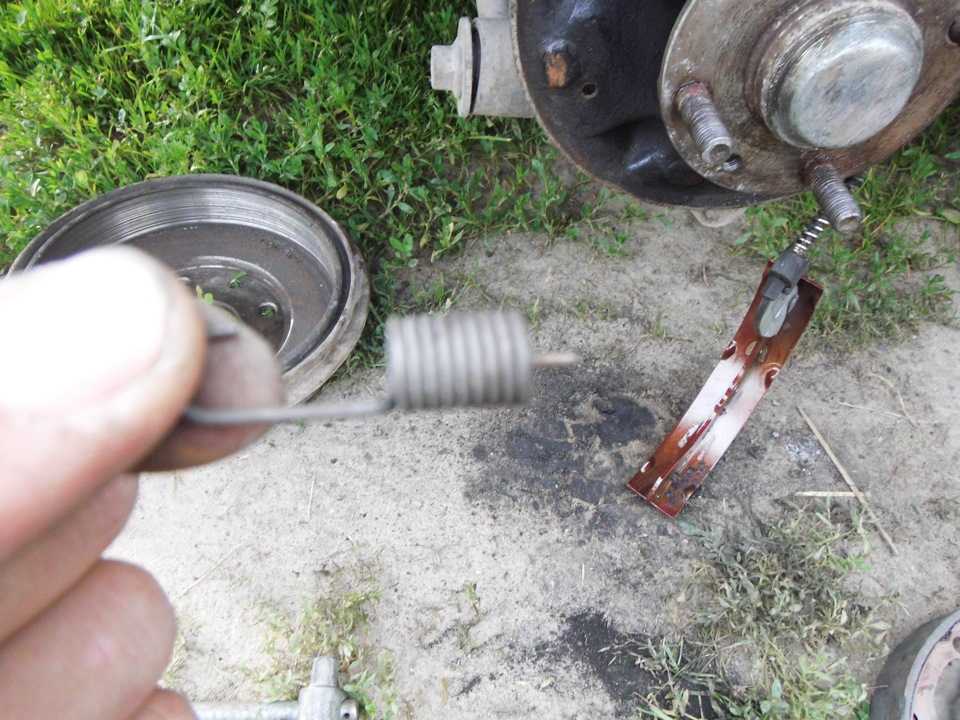

5)С помощью отвертки или плоскогубцев снимите пружину с механизма авторегулировки, а затем верхнюю и нижнюю стяжные пружины (будьте осторожны, может неслабо отскочить)6) Вытащите механизм авторегулировки7) Снимите пружинные пластины.8) Отсоедините разжимной рычаг ручника от троса и затем от колодки.(я от троса не отсоединял)

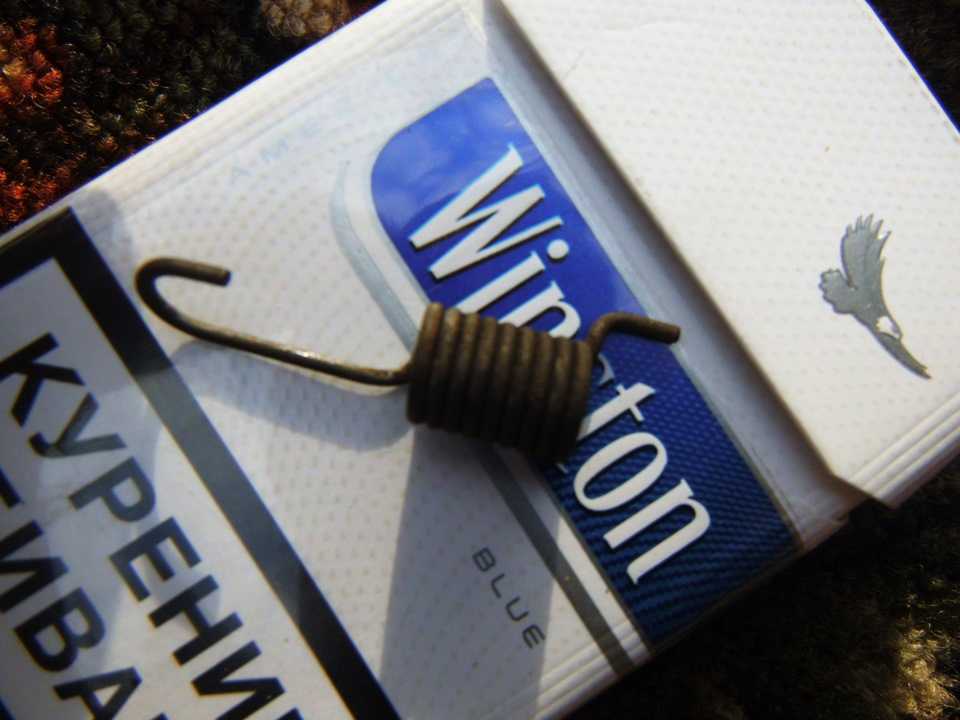

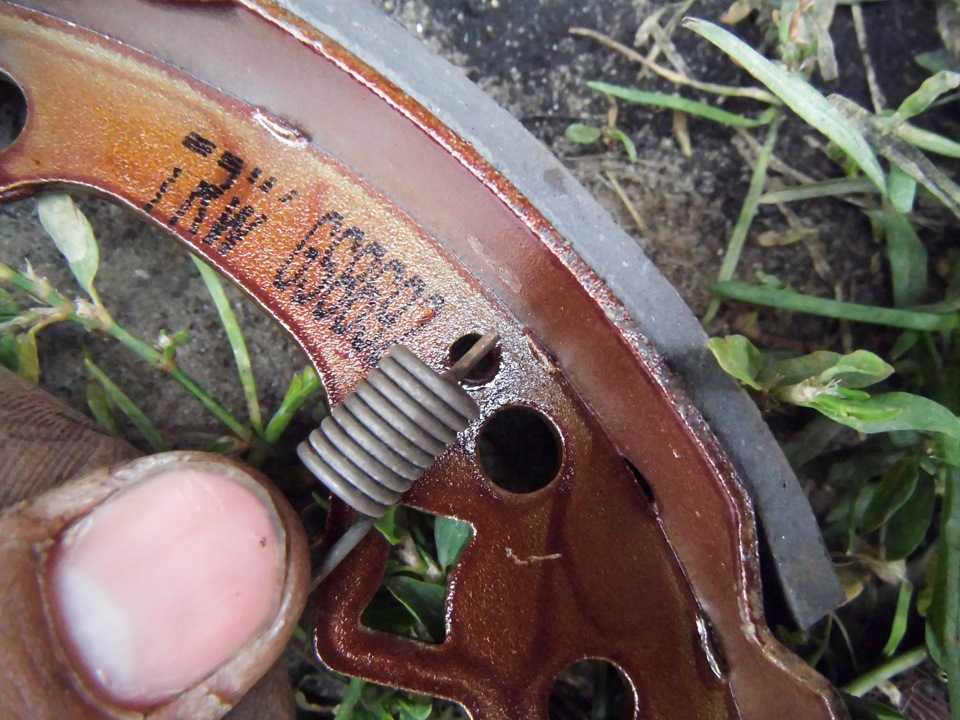

Собираем все обратно в обратной последовательности.С этой пружиной возникли проблемы.Думал сломалась, а оказалось такая и должна быть.

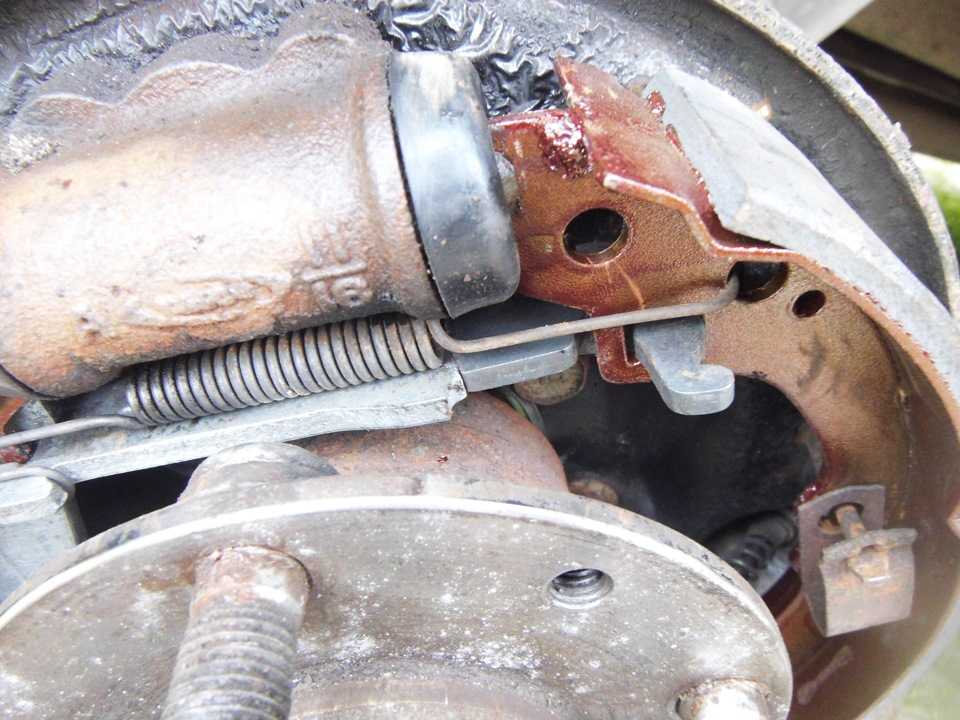

Очень не хватало мне в тот момент вот такой фотографии у кого нибудь в бж

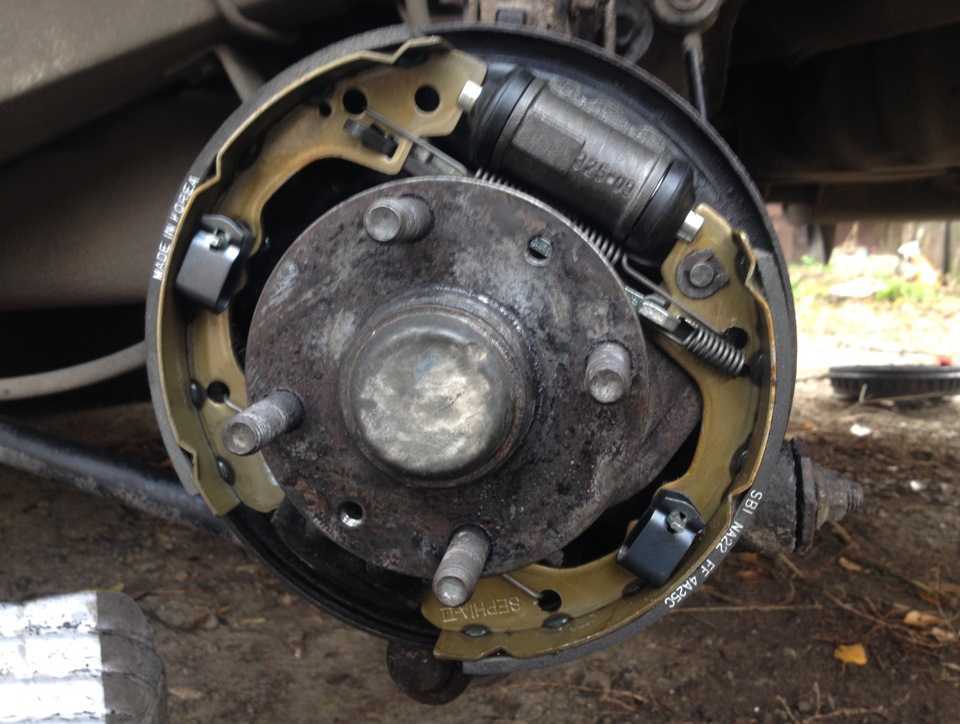

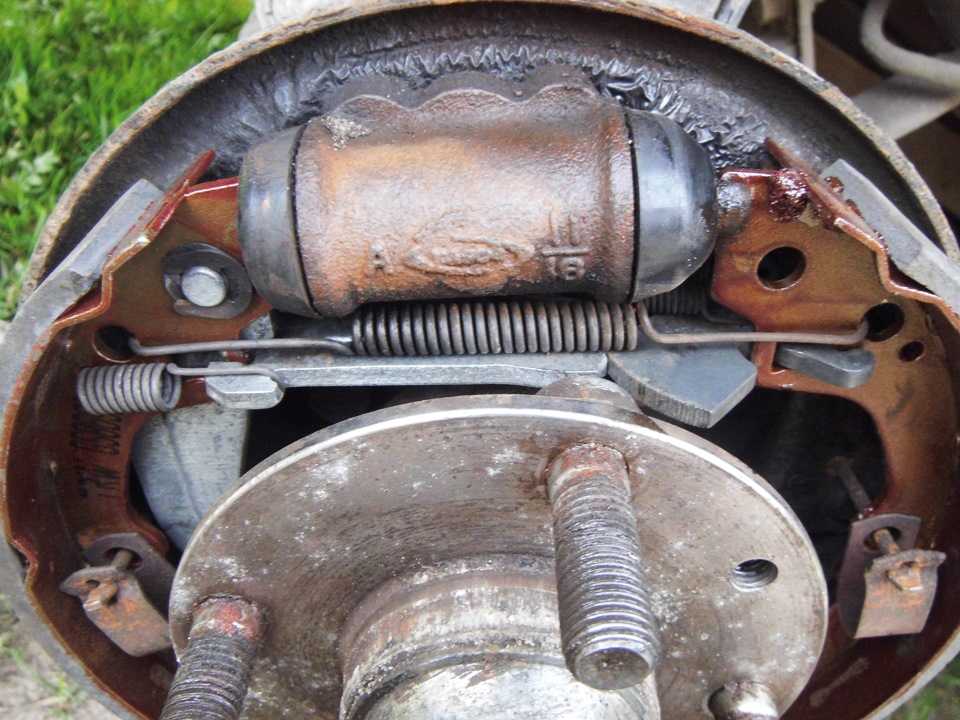

И вот так все выглядит в собранном виде.
после всех действий несколько раз нажмите педаль тормоза.Сзади будут раздаваться щелчки.Это настраивается зазор)Спасибо за поддержку Dellux )Всем драйв
Подготовка к замене задних колодок на Киа Спектра
Шаг 1: Подготовьте все необходимые инструменты и материалы.
Перед заменой задних колодок убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:
- Гаечный ключ или торцевые ключи (размер может зависеть от модели Киа Спектра).
- Гаечный ключ или специальный ключ для откручивания болтов диска колеса.
- Набор шестигранников для снятия и установки калипера.
- Молоток или резиновый молоток для отбивания колодок.
- Набор отверток для снятия и установки зажимной пружины.
- Новые задние колодки.
- Специальная смазка для тормозных колодок.
Шаг 2: Поставьте автомобиль на стояночный тормоз и уберите колесо.
Перед началом работы убедитесь, что автомобиль находится на ровной поверхности и поставлен на стояночный тормоз. Затем снимите колесо с той стороны, на которой планируете заменить колодки.
Шаг 3: Очистите тормозной барабан и дисковую поверхность.
Перед заменой задних колодок важно очистить тормозной барабан и дисковую поверхность от пыли и грязи. Используйте специальную чистящую жидкость для тормозов и мягкую тряпку для удаления всех загрязнений
Шаг 4: Снимите тормозной барабан и старые колодки.
С помощью гаечного ключа или специального ключа открутите болты диска колеса. Затем аккуратно снимите тормозной барабан и уберите старые колодки.
Шаг 5: Очистите детали и смажьте новые колодки.
Обратите внимание на состояние деталей, в том числе зажимной пружины и плунжера. Очистите их от грязи и ржавчины
Затем нанесите специальную смазку на контактные поверхности новых задних колодок.
Шаг 6: Установите новые колодки и соберите тормозной механизм.
Аккуратно установите новые задние колодки на свои места. Убедитесь, что они надежно закреплены и правильно лежат в тормозном механизме. Затем аккуратно соберите тормозной барабан и закрепите его с помощью болтов диска колеса.
Шаг 7: Повторите процесс на другой стороне автомобиля.
После того как вы успешно собрали тормозной механизм на одной стороне автомобиля, повторите все шаги на другой стороне. Это гарантирует равномерную работу тормозной системы.
Шаг 8: Установите колеса и проверьте работоспособность тормозов.
Установите колеса на автомобиль и аккуратно закрепите их с помощью болтов диска колеса. Затем проверьте работоспособность тормозов, нажав на педаль несколько раз перед запуском двигателя.
Следуйте этим инструкциям и вы сможете успешно подготовиться к замене задних колодок на Киа Спектра. Помните, что если вы не уверены в своих навыках, лучше обратиться к профессионалам или автосервису для замены колодок.
Раздел 9. Тормозная система Kia Spectra 2000-2011
Особенности конструкции
Возможные неисправности тормозной системы, их причины и способы устранения
Прокачка гидропривода тормозной системы Гидропривод тормозов прокачивают для удаления воздуха, попавшего туда при заполнении жидкостью после ее замены или после ремонта узлов гидропривода, связанного с его разгерметизацией.Признаки наличия воздуха в гидроприводе: – увеличение хода педали, ее «мягкость» при однократном нажатии на пе.
Главный тормозной цилиндр (Категория). Список материалов смотрите внутри.
Вакуумный усилитель тормозов (Категория). Список материалов смотрите внутри.
Тормозные механизмы передних колес (Категория). Список материалов смотрите внутри.
Тормозные механизмы задних колес (Категория). Список материалов смотрите внутри.
Стояночный тормоз (Категория). Список материалов смотрите внутри.
Как поменять задний тормозной диск на киа спектра
Всем привет!:)Вот и обещанная запись в БЖ — инструкция по замене колодок ЗДТ на нашей машинке.
Для начала небольшая предыстория.До определенного момента я гонял машину в сервис, пока мне там конкретно ненакосячили, я и не попал на деньги (относительно не большие). После чего зарекся ремонтировать машину сам. Ну, и как следствие, если до этого мне задние колодки меняли знающие люди, то теперь я полез туда сам. Перекопал кучу инфы — на драйве нету ни одной подробной записи по замене колодок, только на спектра-форуме есть 1 запись, и то не очень хорошего качества. Потому и решил написать этот пост-инструкцию для незнающих людей.
Расходные материалы:1. Тормозные колодки TRW «COTEC»; код GDB 3203 — 785 руб2. Пыльник направляющей тормозного суппорта заднего (верхний); код 0K9A4 26 256 — 2шт — 57 руб3. Пыльник направляющей тормозного суппорта заднего (нижний); код 0K9A4 26 255 — 4шт — 194 руб4. Втулка тормозного суппорта (верхняя); код 0K9A4 26 254 — 2 шт — 121руб5. Втулка тормозного суппорта (нижняя); код 0K9A4 26 253 — 2шт — 147 руб (примечание: с этой втулкой вышел косяк, по экзисту она пробивается таким кодом, хотя не подходит для наших тормозов, об этом подробнее ниже)6. Болт направляющей суппорта (верхний); код 0K9A4 26 252 — 2шт — 88 руб7. Болт направляющей суппорта (нижний); код 0K9A4 26 251 — 2шт 62 руб8. Паста «Bremsen-anti-quietsch-paste 100г» Liqui Moly — осталась с предыдущей замены передних колодок
Итак, приступим:1. Ослабляем гайки дисков, поддомкрачиваем машину (можно с 1 стороны, потом с другой, я сразу вывесил задние колеса), снимаем колеса, снимаем машину с ручника.2. Видим суппорт, выкручиваем направляющие (на рисунке находятся с внутренней стороны суппорта, отметил их стрелками)
3. Снимаем суппорт4. У нас особый вид задних суппортов — ручник и сами тормоза реализованы одним механизмом. Для того, чтобы утопить тормозной поршень, необходимо провернуть цилиндр СТРОГО ПО ЧАСОВОЙ СТРЕЛКЕ!, при этом давя на сам поршень. Лучше всего это делать круглогубцами, обмотанными изолентой, чтобы не повредить лыски на поршне (смотри фото)
Важно, чтобы лыска оказалась в том же положении, что и раньше потому что она должна будет совпасть с «выпуклостью» на внутренней колодке.(см фото) Для этого удобно чем-нибудь (например мелом) заметить место положения лыски на самом теле суппорта
При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск. В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.
На автомобилях, оснащенных ABS, установлены тормозные диски диаметром 255,4 мм, а на автомобилях без ABS – диаметром 241 мм.
Минимально допустимая толщина тормозного диска – 17 мм. Если толщина одного из дисков меньше указанной, замените оба диска. При замене тормозных дисков обязательно замените тормозные колодки новым комплектом.
Вам потребуются: ключ для гаек колес, ударная отвертка с крестообразным лезвием, молоток.
1. Снимите колесо со стороны заменяемого диска.
2. Выньте из кронштейна на телескопической стойке резиновый уплотнитель вместе со шлангом.
3. Снимите суппорт в сборе (см. «Замена суппорта переднего тормозного механизма» ), не отсоединяя тормозной шланг, и закрепите проволокой, не допуская скручивания или натяжения шланга.
4. Выверните два стопорных винта.
5. . и снимите тормозной диск со ступицы переднего колеса.
6. Аналогично снимите правый тормозной диск.
7. Установите детали в порядке, обратном снятию.
Перед установкой диска тщательно очистите привалочные поверхности ступицы и диска от ржавчины и окалины, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.
Если устанавливаете прежний диск, удалите напильником буртики на рабочих поверхностях диска, образовавшиеся с обеих его сторон в результате износа.
Тормозные колодки на задних дисковых тормозах
1 – трос стояночного тормоза и зажим крепления троса; 2 – соединительный болт; 3 – тормозная трубка; 4 – направляющий болт; 5 – суппорт; 6 – V-образная пружина;
7 – тормозная колодка; 8 – прокладка; 9 – направляющая пластина; 10 – болт; 11 – держатель суппорта; 12 – поршень суппорта
Задние дисковые тормоза после 220 тысяч пробега
Весной заметил, что ручник на моей Киа Спектра 2007 года ижевской сборки практически не работает. Да и тормоза откровенно говоря потеряли былую эффективность. Хотя передние колодки вместе с дисками менял прошлым летом. А вот до задних так и не дошел.
В моем случае замену задних колодок делать бесполезно, поскольку эта операция спасает ситуацию ненадолго. Причина в тормозных дисках, толщина которых за 11 лет эксплуатации и 220 000 километров пробега достигла критических показателей. Собственно это уже видно невооруженным глазом. Колодки не достаточно сильно прижимаются к дискам, а они ржавеют превращаясь в труху.
Поэтому сегодня кардинально решаем проблему. Идем покупаем новые задние тормозные диски и колодки. Довольно странно, но оказалось, что передние колодки и вентилируемые диски Kia Spectra стоят дешевле (хотя они больше по размерам), а задние дороже. Ну да ладно идем в магазин.
Цена вопроса следующая. Задние тормозные колодки обошлись в 700 рублей, пара дисков примерно 2500 тысяч рублей (итого 3200 рубликов). Производитель вроде знакомый. По виду очень похожи.
Первый делом открываем капот и приоткрываем крышку расширительного бачка с тормозной жидкостью, иначе может возникнуть проблема с утапливанием тормозных поршней. Поскольку лишняя жидкость куда то должна деваться.
Начинаем разбирать. Снимаем колесо и видим довольно плачевное состояние заднего тормозного диска. С откручиванием 2 болтов направляющих (на 14) и еще 2 болтов (тоже на 14) железяки в которую вставляются колодки проблем не возникает. Далее откручиваем непосредственно диск от ступицы. Ударной отвертки не было, поэтому легкими ударами молотка по зубилу винты довольно легко срываются с места.
Тормозной поршень заднего суппорта на большинстве иномарок утапливается внутрь методом вкручивания по часовой стрелке. Там для этого есть специальные выемки.
Я для этого беру в руки обычные пассатижи с узкими губками и плавно вкручиваю. Если левый пошел как по маслу, то вот с правым пришлось повозится. Если не удается вкрутить по часовой стрелке, попробуйте его немного сдвинуть против часовой, а потом опять по часовой. Иногда такое раскачивание помогает разработать поршень.
Кстати при установке новых колодок необходимо выставить поршень таким образом, что бы специальный штырек на внутренней колодке попал в выемку на поршне. Это довольно важный момент. По крайней мере на Kia Spectra.
Естественно после разборки берем металлическую щетку и начинаем очищать ржавчину, особенно с направляющих колодок. Что бы колодки могли спокойно перемещаться. Еще один архиважный момент, это очистка и смазка направляющих болтов (в моем случае втулок). Именно благодаря этим втулкам перемещается плавающая скоба. Если там ржавчина, то тормозов не будет. В качестве смазки и дополнительной антикоррозийной защиты применяется специальная высокотемпературная смазка. Другая для тормозных механизмов не подходит. Стоит копейки. У меня была еще с прошлого года, когда менял передние диски. Главное, что бы эта смазка не попала на сами диски и колодки.
На полную разборку, очистку, смазку и сборку у меня ушло около 4 часов неспешной работы. Вот такой получился результат.
Резинки (пыльники), которые защищают направляющие втулки и болты суппорта, которые я смазывал, менять не пришлось. Резинки после 10 лет эксплуатации оказались как новые, хотя металл такого срока явно не выдерживает.
Замена задних тормозных колодок Киа Спектра
Тормозные колодки весьма важная составляющая в тормозном механизме. И как любая другая трущаяся деталь в автомобиле, она приходит в негодность через определенное время. Замена задних тормозных колодок Киа Спектра делается строго по инструкции, описанной ниже:
Шаг 1 Изначально откручиваем гайки колеса, пока автомобиль находится на земле. Не до конца. Затем поднимаем при помощи домкрата. Демонтируем колесо.
Шаг 2 Видим суппорт, на котором установлена подвижная скоба. Откручиваем закрепляющие гайки и вынимаем скобы. Используем для этого ключ на 17 миллиметров. При помощи отвертки или другого инструмента в виде лопатки вынимаем ее понемногу.
Чтобы не испортить тормозной патрубок, подвешиваем его при помощи проволоки на суппорт так, чтобы он не мешала дальнейшему действию.
Шаг 3 Вынимаем пружины и предыдущие колодки. Стараемся не испортить направляющие планки.
Шаг 4 Старые колодки имеют специальные пластины, отводящие тепло. Новые колодки, особенно неоригинальные, могут не иметь их в комплекте. Поэтому можно заменить их со старых, защелкивая на новые колодки. Нужно понимать, что с внутренней части присутствует штифт, а в пластине выполнен вырез, который этот штифт обходит.
Шаг 5 Ручник работает с этими колодками, следовательно, поршень не только задавливается в обратном порядке, но и закручивается как по резьбе. На нем присутствуют две специальные метки, где крепится скоба. Для этого берем соответствующий инструмент, предварительно обернув его изолентой, чтобы не повредить конструкцию.
Слегка придавливаем и вкручиваем. Не используем молоток или монтировку. Как правило, поршень должен провернуться на 180 градусов. Большое значение имеет соответствие метки со штифтом, как и на старых колодках. Она должна совпасть с внутренней колодкой.
Шаг 6 Можно смазать тонким слоем пластичной смазкой внутри пыльников суппорта. Не делайте это в том случае, если присутствует заводская смазка в достаточном количестве. Собираем все обратно и устанавливаем пружины на новоиспеченные колодки.
Шаг 7 Изначально наживляем их, что достаточно трудно. Придется помучаться. В общем, для быстрого выполнения ослабеваем ручник и скидываем трос. Главное — метка на цилиндре должна совпасть со штифтом, которая находится на внутренней стороне колодке. В принципе, это все тонкости. Затем затягиваем все необходимые закрепляющие гайки и устанавливаем колесо на место. Закручиваем гайки колес и опускаем с домкрата. Докручиваем их. Садимся в водительское кресло и жмем несколько раз на педаль тормоза до обнаружения упругости. Затем несколько раз поднимаем и опускаем стояночный тормоз для натяжки троса механизмом. Проверяем его путем тестовой езды и регулируем его через салон при необходимости.
Процесс замены завершен. Удачной вам дороги!
Еще больше полезных советов в удобном формате
Основные признаки замены колодок:
- Снижение производительности тормозов. Длина тормозного пути начинает, значительно увеличиваться, указывая на проблему.
- Присутствие звука во время торможения. Скрежет, писк или другой непривычный звук — сигнал того, что пришло время замены колодок. Под фрикционным материалом колодки, расположена металлическая пластинка, именно она издаёт звук, когда фрикционный слой стёрт.
- Педаль тормоза, при нажатии, резко уходит или опускается с трудом.
Если возникли сомнения, что проблема именно в колодках. Убедиться в этом можно визуально, заехать в автосервис или самостоятельно снять колесо и проверить суппорт. Толщина должна составлять 1,0 мм, визуальные борозды на тормозных дисках — признак износа.
Принято считать, что замена колодок производится каждые 10 тыс. км.пробега. Но это не принципиально, если заметили изменения при торможении или посторонний звук, стоит проверить колодки.
Инструмент для замены колодок:
Руководство по эксплуатации — если таковой не имеется, рекомендуется приобрести, соответственно данной модели машины. В книге указано: точное место установки домкрата; установка опор для удержания автомобиля на весу; а также другие технически необходимые вещи для замены колодок.
Домкрат, как правило, должен находиться в каждой машине. Обычный домкрат, поднимает 2/4 от всей массы машины.
Для полной безопасности, рекомендуется домкрат, способный поднять и удержать на весу 3/4 от массы машины.
Подъёмная опора (по возможности) — приподняв автомобиль домкратом, важно его удержать в воздухе. Различаются по грузоподъёмности, при покупке руководствуйтесь весом машины
Удержать автомобиль на весу, возможно при помощи пары подставок и перекладины, но этот метод довольно-таки опасен. Инструмент для регулировки суппорта — при помощи его, удастся гораздо легче настроить тормозной суппорт.
Тормозные колодки.
Тормозная паста.
Набор ключей.
Баллонный ключ.
Внимание: Без данного списка инструмента. Замена займёт больше времени, будет неудобной и неэффективной
Процесс выглядит достаточно сложно, на практике гораздо проще. Главное, понять и соблюдать всю очерёдность замены.
