Что такое замок зажигания Мицубиси Лансер 9?
Замок зажигания — это устройство, которое используется для запуска двигателя автомобиля. В Мицубиси Лансер 9 замок зажигания расположен на рулевой колонке. Он включает в себя ключевой блок, который вставляется в отверстие зажигания, и механизм вращения зажигания, который позволяет запустить двигатель.
Замок зажигания важен для безопасности автомобиля, так как обеспечивает доступ только автовладельцу к управлению автомобилем.
Важно помнить, что замок зажигания может изнашиваться с течением времени или при неправильном использовании. В случае возникновения проблем с замком зажигания, его необходимо заменить в соответствии с рекомендациями производителя
Это может быть выполнено специалистами на станции технического обслуживания или самостоятельно, если у вас есть достаточный уровень знаний и опыта в автомобильной технике.
При установке автомагнитолы полезно знать
В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.
Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.
В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.
Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.
Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».
Как заменить замок зажигания Мицубиси Лансер 9?
Замок зажигания является одной из ключевых частей автомобиля. Если вы заметили, что ключ не поворачивается или трудно включается в замок зажигания, то возможно, замок нужно заменить. Ниже приведены инструкции по замене замка зажигания на Мицубиси Лансер 9.
Отключите негативный кабель аккумулятора.
Установите руль в самое верхнее положение и снимите блокировку рулевого колеса, если таковая имеется.
Снимите панель приборов, открепив все крепления и разъединив все провода, если это необходимо.
Уберите накладку на замке зажигания.
Отсоедините все провода и разъемы от замка зажигания
Обратите внимание на меткировку проводов, чтобы не перепутать их при подключении нового замка.
Снимите замок зажигания из бардачка, используя ключи для снятия фиксатора или отвертку.
Установите новый замок зажигания в обратном порядке и проверьте его работу. Убедитесь, что зажигание и все электрические функции работают правильно.
Если у вас возникли сложности или вы не уверены в своих способностях, лучше обратиться к профессионалам. Неправильная установка замка зажигания может привести к серьезным последствиям для автомобиля и его владельца.
МОНТАЖНЫЕ БЛОКИ
Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала.
Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.
Рис. 10.1. Монтажный блок, размещенный в моторном отсеке
РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Большинство предохранителей и реле находится в отдельном блоке, расположенном в моторном отсеке автомобиля (рис. 10.1).
Вспомогательные реле находятся в дополнительном монтажном блоке (рис. 10.2), расположенном рядом с основным. Часть предохранителей и реле размещена в блоке, находящемся под панелью приборов с левой стороны от рулевой колонки (рис. 10.3).
В монтажном блоке (см. рис. 10.1), размещенном в моторном отсеке, расположены следующие реле и предохранители:
1–предохранитель 15 А (цепи передних противотуманных фар, индикатора их включения и реле включения противотуманных фар);
2–предохранитель 10 А (цепь звукового сигнала и реле его включения);
3–место под реле передних противотуманных фар;
4–предохранитель 20 А (цепи датчика массового расхода воздуха, датчика положения коленчатого вала, клапана рециркуляции, электронного блока управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятора холостого хода, реле катушек зажигания, электронного блока управления иммобилизатором, форсунок, датчика концентрации кислорода и клапана продувки адсорбера);
5–предохранитель 10 А (цепь компрессора кондиционера);
6–реле включения звуковых сигналов;
7–предохранитель 15 А (цепи электронного блока управления АБС, электронного блока управления двигателем, дополнительного стоп-сигнала и задних фонарей);
8–резервное место под реле;
9–предохранитель 15 А (разъем для дополнительных электроприборов);
10–резервное место под реле;
11–предохранитель 7,5 А (цепь обмотки возбуждения генератора);
12–резервное место под реле;
13–предохранитель 10 А (цепи электронного блока управления системы ETACS и указателей поворота);
14–предохранитель 20 А (цепь блока управления соленоидами автоматической
15–предохранитель 15 А (цепь топливного насоса);
17–плавкая вставка 40 А (цепь замка зажигания);
18–плавкая вставка 30 А (цепь электростеклоподъемников);
19–предохранитель 10 А (цепи комбинации приборов, подрулевого переключателя, электронного блока управления системы ETACS, переднего электронного блока управления);
20–предохранитель 10 А (цепи часов, электронного блока управления ETACS, магнитолы);
21–предохранитель 7,5 А (цепи электронного блока управления кондиционером, подсветки пепельницы, подсветки прикуривателя, комбинации приборов,
выключатель противотуманных фар, указателей поворота, блок управления рециркуляцией воздуха, задние фонари, разъем для магнитолы);
22–предохранитель 7,5 А (цепи комбинации приборов, фонари габаритного света и фонари подсветки номерного знака);
23–предохранитель 10 А (цепь правой фары);
24–предохранитель 10 А (цепь левой фары и электрокорректора света фар);
25–электронный блок управления освещением;
26 – реле включения электродвигателя вентилятора;
27 –плавкая вставка 60 А (электронный блок управления АБС);
28–плавкая вставка 50 А (цепь контроллера вентилятора);
29–предохранитель 10 А (цепь левой фары и сигнальной лампы дальнего света фар);
30 –предохранитель 10 А (цепь правой фары);
31–плавкая вставка 60 А (цепь зарядки АКБ);
32–предохранитель 15 А (цепи передних противотуманных фар, сигнальной лампы и реле их включения).
Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).
ЦВЕТ КОРПУСА ПРЕДОХРАНИТЕЛЯ И ЕГО СООТВЕТСТВИЕ НОМИНАЛУ
**Предохранитель увеличенного размера по сравнению с остальными.
Рис. 10.2. Дополнительный монтажный блок, расположенный в моторном отсеке
Рис. 10.3. Монтажный блок, размещенный в салоне автомобиля
Таблица 10.1 ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА, НАХОДЯЩЕГОСЯ В САЛОНЕ АВТОМОБИЛЯ
Приборная панель на митсубиси лансер 9: описание, обозначения, замена

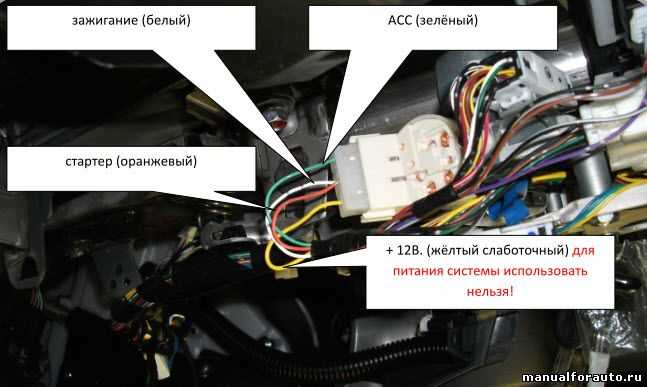

зажигание чёрный с белым у рулевой колонки стартер чёрный с жёлтым у рулевой колонки повороты зелёный с синим и зелёный с красным топливный насос чёрный с синим концевик дверей чёрный (-) в белом центральный замок Отрицательное управление Закрывание – коричневый с чёрным; Открывание — коричневый с красным
Способ активации скрытых функций автоэлектроники на Лансере 10
Для активации всех функций штатной системы на Лансере 10 своими руками потребуется специальный сканер Lexia 3 Etacs, компьютер, подключённый к интернету и официальная программа ETACS Decoder (свободный доступ для скачивания). Программа позволяет «перепрошить» систему, подключить все выбранные вами функции, определив тип и варианты установки автоматически по VIN автомобиля.
Пошаговый порядок действий:
Купить сканер Lexia 3 Etacs на Алиэкспресс.
Включить зажигание на автомобиле и подключить сканер к адаптеру разъёма OBD (находится под рулевой колонкой).
- Подключить сканер к компьютеру через USB и запустить программу ETACS при наличии интернета.
- Если все драйвера установлены, то программа распознает Lancer X и VIN, на устройстве будет гореть зелёный индикатор.
- В меню ETACS нажать «подключить к адаптеру», после чего во вкладке «Variant» открывается доступ к активации, управлению или сбросу всех функций.
- После выбора необходимых функций, подключения в режиме ON/OFF, следует нажать «записать в etacs». Ok.
Важно помнить: если вы не уверены в назначении той или иной функции, то оставляйте заводскую настойку – любое неграмотное вмешательство в систему может нарушить работу автоэлектроники. В случае неправильной перепрошивки необходимо сбросить все параметры в режим OFF и перезагрузить систему
Согласно статистическим данным в 2020 году было угнано 193 автомобиля Mitsubishi Lancer X. Этот автомобиль входит в ТОП-20 самых угоняемых автомобилей иностранного производства и является очень востребованным среди угонщиков благодаря высокой ликвидности и стоимости запасных частей. Рассмотрим быстрый способ угона Mitsubisgi Lancer X при помощи электронной отмычки и регистрации нового чип-ключа в памяти штатного иммобилайзера, который применяется злоумышленниками в 80% случаях.
| Особенности и слабые места | Противодействия |
| Проникновение в салон после отключение штатной охранной системы при помощи кодграббера | Установка надежного охранного комплекса с защищенным диалоговым кодом, цифровым модулем управления блокировкой двигателя, управлением замками дверей и капота и защитой от электронного взломаУстановка дверных блокираторов |
| Регистрация нового чип-ключа в пямяти штатного иммобилайзера при помощи специального прибора, подключенного в диагностический разъем | Установка системы OBD Block, предназначенной для защиты диагностического разъема автомобиля от несанкционированного доступа |
Панель приборов на Mitsubishi Lancer 9
При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение.
При отпускании рычаг вернется в исходное положение.
Рычаг переключателя может занимать следующие положения: MIST — очистка ветрового стекла от брызг не фиксированное положение.
При переводе рычага в это положение стеклоочиститель выполняет один приборная панель митсубиси лансер 9 цикл; OFF — стеклоочиститель выключен фиксированное положение ; INT — включен прерывистый режим работы стеклоочистителя с паузой, зависящей от скорости автомобиля фиксированное положение.
При перемещении рычага на себя включается омыватель ветрового стекла не фиксированное положениеодновременно включается и стеклоочиститель.
приборная панель митсубиси лансер 9 При удерживании рычага в этом положении подается омывающая жидкость, при отпускании рычага щетки стеклоочистителя выполняют еще несколько циклов.
Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции.
Справа слева — у правого бокового сопла от решетки правого сопла установлена рукоятка для регулировки количества воздуха, подаваемого через сопло.
При повороте рукоятки до упора вверх заслонка полностью открывается максимальный поток воздуха. При повороте рукоятки до упора вниз заслонка полностью закрывается, перекрывая поток воздуха.
Замена Лампочек В Приборной Панели Лансер 9
We will talk about the introduction of a 9 mt board with LEDs into the Lancer instrument panel. The standard illumination of the device did not suit even with the purchase of the car, the light was very dim.
Описание конструкции системы управления двигателем Рено Логан
Схема электронной системы управления двигателем Рено Логан:1 — аккумуляторная батарея;2 — выключатель зажигания;3 — главное реле;4 — коммутационный блок;5 — реле включения кондиционера;6 — реле малой скорости вентилятора системы охлаждения;7 — блок управления вентиляцией, отоплением и кондиционированием; 8 — вентилятор;9 — комбинация приборов;10 — реле большой скорости вентилятора системы охлаждения;11 — датчик давления хладагента;12 — датчик давления усилителя рулевого управления;13 — диагностический разъем (колодка диагностики);14 — электронный блок управления двигателем;15 — реле питания топливного насоса и катушки зажигания;
16 — топливный модуль;17 — адсорбер системы улавливания паров бензина;18 — датчик скорости автомобиля;19 — датчик детонации;20 — датчик абсолютного давления воздуха;21 — регулятор холостого хода;22 — датчик температуры воздуха на впуске;23 — датчик положения дроссельной заслонки;24 — форсунка;25 — датчик положения коленчатого вала;
Элементы электронной системы управления двигателем (ЭСУД):1 — катушка зажигания;2* — разъем диагностики;3 — форсунка;4* — датчик детонации;5 — регулятор холостого хода;6 — датчик положения дроссельной заслонки;7 — датчик температуры воздуха на впуске;8 — датчик абсолютного давления воздуха;9* — датчик скорости автомобиля;
Электронный блок управления двигателем (ЭБУ) обрабатывает информацию от датчиков системы управления, получает сигналы от выключателя кондиционера и датчика давления гидроусилителя руля, а также управляет исполнительными устройствами, такими как топливный насос, форсунки, катушка зажигания, регулятор холостого хода, электромагнитный клапан продувки адсорбера, вентилятор системы охлаждения, электромагнитная муфта компрессора кондиционера.
Какие проблемы могут возникнуть с замком зажигания Mitsubishi Lancer 9?
Проблема с поворотом ключа
Одной из наиболее частых проблем, связанных с замком зажигания, является затруднение или блокирование поворота ключа. Это может быть вызвано неправильным использованием ключа, изношенностью замка, запыленностью или другими факторами. В таком случае необходимо обратиться к специалисту для проведения ремонтных работ.
Проблема с зажиганием двигателя
Еще одной распространенной проблемой может быть невозможность завести двигатель. Это может быть вызвано неисправностью замка зажигания, обрывом электрических проводов или другими факторами. Если у вас возникает такая проблема, лучше обратиться за помощью к профессионалам с соответствующим опытом и квалификацией.
Блокировка замка зажигания
Иногда замок зажигания может блокироваться, что делает невозможным его поворот или заводку двигателя. Это может быть вызвано различными причинами, такими как неправильное использование ключа или изношенность замка. В такой ситуации обратитесь к специалисту для диагностики и устранения неполадок.
В целом, жизненный цикл замка зажигания довольно длительный, но он может выйти из строя в любой момент из-за ряда факторов. Самый надежный способ избежать проблем с замком зажигания — следить за техническим состоянием вашего автомобиля и регулярно проходить профилактические работы.
Замок зажигания Мицубиси Лансер 9: основные сведения
Что такое замок зажигания?
Замок зажигания — это компонент автомобиля, который используется для запуска двигателя. Он позволяет автомобилю получить электрический ток, который необходим для запуска двигателя. Когда ключ вставляется в замок зажигания, он включает электрическую цепь и передает ток в систему зажигания.
Как узнать, что замок зажигания неисправен?
Несколько признаков могут указывать на неисправность замка зажигания. Если ключ не поворачивается, двигатель не запускается или выключается во время движения, это может указывать на неисправность замка зажигания
Также можно обратить внимание на точность и скорость ответа на поворот ключа, наличие износа и скрежета при вращении ключа. Если вы заметили такие признаки, замена замка зажигания Мицубиси Лансер 9 может быть необходима
Как заменить замок зажигания Мицубиси Лансер 9?
Замена замка зажигания Мицубиси Лансер 9 может быть сложной задачей, особенно для тех, кто не имеет опыта в таких работах. В целях обеспечения безопасности и предотвращения повреждения автомобиля, рекомендуется обратиться к автомобильному мастеру. Если вы хотите заменить замок зажигания Мицубиси Лансер 9 своими силами, вам следует подготовиться к работе, оснаститься необходимыми инструментами и ознакомиться со специализированными руководствами и видео-уроками.
Важно: При замене замка зажигания Мицубиси Лансер 9 следует четко следовать инструкциям и руководствам, предоставленным производителем автомобиля
MITSUBISHI LANCER 9, LANCER CLASSIC 2003-2010 БЕНЗИН, ЭЛЕКТРОСХЕМЫ. РУКОВОДСТВО ПО РЕМОНТУ И ЭКСПЛУАТАЦИИ АВТОМОБИЛЯ. АВТОНАВИГАТОР
В издании представлено руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей Mitsubishi Lancer выпуска с 2003 г., оснащенных бензиновыми двигателями 4G13 и 4G18.
Издание содержит подробные инструкции по обслуживанию, диагностике, ремонту и регулировке двигателя, системы управления двигателем, тормозной системы (включая антиблокировочную систему ABS, систему распределения тормозного усилия EBD), рулевого управления и т.д. Подробно представлены процедуры самодиагностики и коды неисправностей систем управления двигателем, АКП, ABS и других систем автомобиля.
Представлен полный комплект электрических схем.
Имеющаяся в руководстве информация позволит автовладельцам самостоятельно проводить грамотное обслуживание автомобиля и не доводить его состояние до дорогостоящего ремонта.
В случае ремонта, данное руководство послужит незаменимым средством по выявлению и устранению неисправностей во всех компонентах автомобиля.
Пошаговое и наглядное описание ремонтных процедур, изобилие рисунков, обширные справочные ремонтные данные позволят квалифицированно подобрать варианты замены запчастей, произвести соответствующие регулировки, правку кузова и т.д.
Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.
Проблемы замка зажигания на Mitsubishi Lancer 9
Замок зажигания на автомобиле Mitsubishi Lancer 9 можно считать одной из наиболее важных деталей. Однако, не всегда он функционирует безупречно, иногда возникают разного рода проблемы, которые могут привести к поломке механизма зажигания.
Одна из самых распространенных проблем возникает при вставке ключа в замок — его трудно повернуть. Причиной этого может являться износ или замазывание механизма. Также может произойти поломка деталей замка из-за неправильного использования.
- Еще одним распространенным дефектом замка зажигания Mitsubishi Lancer 9 является блокировка. При нажатии на тормозную педаль или выключении автомобиля замок может заблокироваться, что может привести к тому, что механизму зажигания понадобится замена.
- В случае, если замок зажигания Mitsubishi Lancer 9 сломан, его можно заменить самостоятельно или обратиться в автосервис. В данном случае, не следует экспериментировать, так как механизм зажигания — непомехонный элемент автомобиля.
Таким образом, необходимо не забывать об оперативной замене Мицубиси Lancer 9, если начали появляться проблемы с его работой
Важно также помнить, что самостоятельная замена замка зажигания может привести к повреждению других деталей или нарушению работы автомобиля в целом
Как демонтировать старый замок зажигания Мицубиси Лансер 9?
Для начала, перед тем как начать демонтаж замка зажигания, необходимо заранее приготовить все необходимые инструменты. Вам понадобятся: ключи-гаечные размеров 10 и 12 мм, отвертка и плоскогубцы.
Далее необходимо:
- Отключить зажигание и аккумуляторную батарею автомобиля для безопасности работ.
- Снять крышку рулевой колонки. Для этого отвернуть две скобы и аккуратно снять крышку с пластиковых креплений.
- Отвернуть гайку в центре замка зажигания, используя ключ-гаечный размером 12 мм.
- C помощью ключа-гаечного размера 10 мм ослабить зажим-болт на клемме зажигания.
- Стянуть замок зажигания от клеммы зажигания, используя плоскогубцы.
- Открыть крышку замка, используя отвертку и извлечь ключ.
Теперь старый замок зажигания готов к замене на новый.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Цены на сигнализации для Mitsubishi Lancer — [StarLine и Pandora]. Установка сигнализации на Митсубиси Lancer
Ниже представлены надёжные и популярные сигнализации без/с автозапуском, интегрированные CAN-LIN, GSM и bluetooth интерфейсами, а также дорогие спутниковые сигнализации с GPS-ГЛОНАСС мониторингом.
ЦЕНЫ УКАЗАНЫ С УСТАНОВКОЙ
Установка сигнализации на Митсубиси Lancer в Томске
Установка сигнализации на машинуУстановка автосигнализации осуществляется в официальных установочных автосервисах, которые имеют сертификаты соответствия и предоставляют условия сохранения дилерской гарантии.
— Установка осуществляется в течение 6-10 часов (1 рабочий день).
— Установочные центры предоставляют гарантию на монтаж 5 лет.
— Производители сигнализаций дают гарантию на своё оборудование до 3-х лет.
— Для записи на установку и консультации звоните по указанным ниже номерам.
Источник

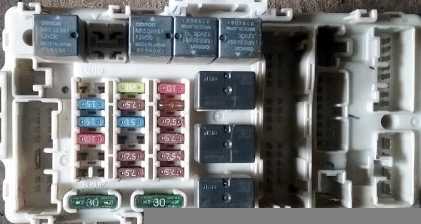

Блок в салоне
Он расположен за перчаточным ящиком в нижней части панели приборов.
Фото – пример
Схема
Описание предохранителей
| 1 | 10A Система зажигания |
| 2 | 7,5А Комбинация (панель) приборов |
| 3 | 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач |
| 4 | 7,5А Система поддержания скорости |
| 5 | 7,5A Система кондиционирования |
| 6 | 7.5A Пульт управления наружными зеркалами |
| 7 | 20A Очистители и омыватели, Электронный блок управления освещением |
| 8 | 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса |
| 9 | 15A Прикуриватель |
| 10 | Резерв |
| 11 | 7,5A Электропривод зеркал |
| 12 | 7,5A АБС |
| 13 | 10A Аудиосистема, Радио |
| 14 | 15A Очиститель /омыватель заднего стекла |
| 15 | 15A Диагностический разъем |
| 16 | 10A Задний противотуманный фонарь |
| 17 | Резерв |
| 18 | 10A Лампы освещения салона |
| 19 | 30A Электродвигатель вентилятора отопителя |
| 20 | 30A Обогреватель заднего стекла |
| 21 | 20A Электродвигатель привода люка |
| 22 | 10A Подогреватель сидений |
| 23 | 10A Насос охлаждения промежуточного охладителя турбо компрессора |
| 24 | Резерв |
Расшифровка реле
- Реле топливного насоса (1)
- Реле подогрева передних сидений
- Реле топливного насоса (2)
- Реле розетки для подключения дополнительного оборудования
- Реле задних противотуманных фонарей
- Реле электро стекло подъемников
- Реле электродвигателя вентилятора отопителя
- Реле обогревателя заднего стекла
Блок в салоне
Он расположен за перчаточным ящиком в нижней части панели приборов.
Фото — пример
Схема
Описание предохранителей
| 1 | 10A Система зажигания |
| 2 | 7,5А Комбинация (панель) приборов |
| 3 | 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач |
| 4 | 7,5А Система поддержания скорости |
| 5 | 7,5A Система кондиционирования |
| 6 | 7.5A Пульт управления наружными зеркалами |
| 7 | 20A Очистители и омыватели, Электронный блок управления освещением |
| 8 | 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса |
| 9 | 15A Прикуриватель |
| 10 | Резерв |
| 11 | 7,5A Электропривод зеркал |
| 12 | 7,5A АБС |
| 13 | 10A Аудиосистема, Радио |
| 14 | 15A Очиститель /омыватель заднего стекла |
| 15 | 15A Диагностический разъем |
| 16 | 10A Задний противотуманный фонарь |
| 17 | Резерв |
| 18 | 10A Лампы освещения салона |
| 19 | 30A Электродвигатель вентилятора отопителя |
| 20 | 30A Обогреватель заднего стекла |
| 21 | 20A Электродвигатель привода люка |
| 22 | 10A Подогреватель сидений |
| 23 | 10A Насос охлаждения промежуточного охладителя турбо компрессора |
| 24 | Резерв |
Расшифровка реле
- Реле топливного насоса (1)
- Реле подогрева передних сидений
- Реле топливного насоса (2)
- Реле розетки для подключения дополнительного оборудования
- Реле задних противотуманных фонарей
- Реле электро стекло подъемников
- Реле электродвигателя вентилятора отопителя
- Реле обогревателя заднего стекла
