Шайба оси нижнего рычага 2121

Определить приоритеты

Для того, чтобы максимально эффективно провести улучшения, необходимо определиться – в каком направлении будет идти тюнинг нивы 2121. Возможны варианты следующих улучшений:

Улучшение освещения
Доработка салона
Модернизация подвески
Усовершенствование двигателя
Усиление внедорожных качеств
·Дооснащение багажника

Тюнинг ваз 2121 нива в соответствии с каждым из вариантов имеет свои особенности. Некоторые улучшения произвести достаточно просто, другие доработки сумеет сделать лишь опытный автомобилист, а кое-что лучше доверить работникам автосервиса. Нелишним будет узнать, что можно сделать при модернизации по каждому из направлений.

Затяжка гайки

Теперь самый важный момент — затяжка гайки. Для правильной затяжки гайки нужно произвести подготовительные работы:

вывесить заднюю часть автомобиля;
снять задние колеса и тормозные барабаны.

Затягиваем гайку до того момента пока почувствуете легкий упор. Таким образом, мы подвели подшипники к новой распорной втулке, но у нас появился люфт фланца. Он должен быть. Это нормальное явление с новой распорной втулкой. Подтягиваем гайку по 10-20 градусов и проверяем люфт. Затягиваем гайку до того момента пока не уйдет люфт. Далее проверяем усилие на срыв фланца с помощью цифровых весов. Вставляем «ухо» весов в отверстие на фланце и под прямым углом тянем. Усилие срыва должно быть в пределах 1.5 кг. Если усилие меньше 1.5 кг, подтягиваем гайку буквально по градусу и контролируем усилие.

Момент затяжки гайки должен быть от 12 до 26 кг/м при достижении требуемого усилия. Если после устранения люфта фланца усилие значительно больше 1.5 кг, значит вам попалась бракованная распорная втулка.

Далее производим обратную сборку:

Прикручиваем кардан по меткам;
Заливаем новое масло (лить нужно масло с допусками API GL-4/ GL-5, объем 1.5 литра);
Устанавливаем тормозные барабаны и колеса.

Наглядно процесс замены сальника редуктора заднего моста ВАЗ 2107 в этом видео:

Особенности установки.

На данном этапе и происходит основная часть волшебства, творимая папуас-сервисом. В сказке жаба превращалась в принцессу, тут наоборот. Превращение принцессы в жабу, мерзкую и противную.

Сайлентблоки подвески нужно затягивать на стоящей, на земле машине. Или поставить машину на землю, замерить расстояние от колеса до точки на крыле. Снова поднять машинку на подъемнике и затянуть СБЛ по этому расстоянию. Если вы увидели, что вам затягивают сайлентблоки подвески на подъемнике, без промера, бегите оттуда. Ресурс любого лучшего по качеству СБЛ будет в таком случае исчисляться несколькими сотнями километров.
Автовазом предусмотрено совершенно определенное усилие затяжки гайки нижней оси. Причем в сервисной методичке Фиата, отдельно написано, что это надо делать динамометрическим ключом. Усилие затяжки было указано 17-18 кг. В более современных мануалах указано более демократическое усилие 105-170 Ньютонов, или 10-17кг. Для обеспечения данного усилия нужен метровый вороток. Поэтому когда в руках у слесаря два гаечных ключика или что еще веселее трещетка, то …..поищите другой сервис.

Разборка и сборка редуктора заднего моста Chevrolet Niva

Инструменты:

Гаечный ключ накидной прямой 10 мм
Гаечный ключ накидной прямой 17 мм
Керн
Молоток малый
Бородок
Вороток под торцевую насадку
Удлинитель для торцового воротка
Насадка на вороток 10 мм
Насадка на вороток 17 мм
Съемник подшипников
Выколотка из мягкого металла
Приспособление из старой ведущей шестерни
Уровень
Щуп плоский
Динамометрический ключ
Монтажная лопатка
Динамометр
Плоскогубцы
Штангенциркуль
Тиски

Детали и расходники:

Прочная нитка
Подшипники дифференциала
Шестерни полуосей
Ведомая шестерня
Вал ведущей шестерни
Конический подшипник вала ведущей шестерни
Распорная втулка
Манжета
Гайка фланца
Керосин
Ветошь
Регулировочное кольцо

1. Установив редуктор на верстаке, ключом «на 10» отворачиваем два болта крепления стопорных пластин гаек подшипников дифференциала и снимаем пластины.

2. Керном наносим метки на постели и соответствующей крышке подшипника, чтобы при сборке установить крышки на свои места.

3. Ключом «на 17» отворачиваем болты крепления крышек подшипников.

4. Вынимаем из корпуса дифференциала регулировочные гайки.

5. Вынимаем из корпуса дифференциала наружные кольца подшипников. Если подшипники не меняем, то помечаем наружные кольца, чтобы не перепутать их местами при установке, т.к. подшипники индивидуально приработались и разукомплектовывать их нежелательно.

6 . Проверяем отсутствие радиальных люфтов в шестернях полуосей.

7. Съемником спрессовываем внутренние кольца подшипников.

8. Ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к корпусу дифференциала и снимаем ее.

9. Бородком выбиваем ось сателлитов.

10. Проворачиваем шестерни полуосей и вынимаем шестерни-сателлиты.

11. Вынимаем шестерни полуосей с регулировочными шайбами, пометив их положение.

12. Вынимаем из картера ведущую шестерню и деформированную распорную втулку. При сборке редуктора заменяем втулку новой.

13. Выколоткой из мягкого металла сбиваем внутреннее кольцо конического подшипника с вала ведущей шестерни.

14. Под подшипником установлено регулировочное кольцо, обеспечивающее правильное взаимное расположение шестерен главной передачи.

15. Подходящим инструментом выбиваем внешние кольца конических подшипников из картера.

16. Детали редуктора тщательно промываем в керосине и внимательно осматриваем. При повреждении хотя бы одного зуба (выкрашивание, волны, риски, задиры на рабочих поверхностях) заменяем шестерни новыми.

Грани между вершинами и рабочими поверхностями зубьев ведомой шестерни должны быть острыми. Если видны малейшие забоины или закругления – главную пару заменяем новой.

Незначительные повреждения оси сателлитов, шеек шестерен полуосей и их посадочных отверстий устраняем мелкой шкуркой с последующей полировкой. При сборке манжету, гайку фланца и распорную втулку заменяем новыми.

17. Если сборка редуктора будет производиться в прежнем картере, то изменение толщины регулировочного кольца ведущей шестерни можно рассчитать как разницу в отклонениях размеров старой и новой шестерен. Отклонение в размере со знаком «+» или «–» в сотых долях миллиметра выгравировано на валу ведущей шестерни.

Например, на старой шестерне выгравировано –12, а на новой 4. Разница двух поправок составит 4–(–12)=16. Значит, новое регулировочное кольцо должно быть на 0,16 мм тоньше старого. При обратном соотношении поправок (на старой 4, а на новой –12) кольцо должно быть на 0,16 мм толще старого. Для более точного определения толщины регулировочного кольца изготавливаем приспособление из старой ведущей шестерни.

18. Привариваем пластину длиной 80 мм и торцуем ее в размер 50–0,02 мм относительно плоскости под подшипник. На конической части вала выгравирован заводской номер и отклонение в размере.

Источник

Установка рулевой колонки от ВАЗ-2110 на НИВУ (21213)

Идея заменить рулевую колонку возникла по нескольким причинам: Требовалась регулировка руля по высоте, автоматическое отключение магнитолы при вытаскивании ключа, и я не люблю заводить машину левой рукой! Поэтому нужна была еще и замена замка зажигания…

Под это дело как раз подходил замок зажигания от ВАЗ-2110 (с микропереключателем и даже подсветкой), который в случае установки всей колонки будет стоять на своём месте (справа).

В общем, установить рулевую колонку от ВАЗ-2110 вместе с замком зажигания в Ниву не так уж и сложно! Вся работа была сделана часа за три!

Приобретаем ру левую колонку в сборе…

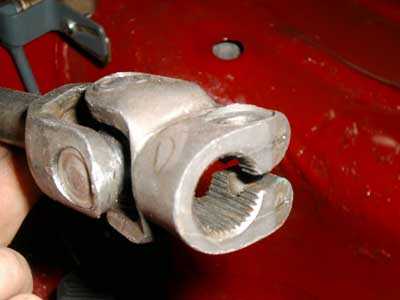

Для того, что бы стыковать новую рулевую колонку и штатный рулевой механизм, нужно заменить одну часть карданного соединения на штатном рулевом валу. Поставив наконечник снятый с вала ВАЗ-2110. Размеры крестовин на карданном рулевом валу одинаковые, поэтому процедура проходит быстро, особенно при наличии тисков! Необходимо снять с новой рулевой колонки — рулевой вал. Разобрать одну крестовину и снять часть карданчика со шлицевым зажимом. Затем просто устанавливаем ее на штатный рулевой вал, сняв предварительно с него ту же часть, и тем самым мы получим штатный рулевой вал с переходником на рулевую колонку ВАЗ-2110.

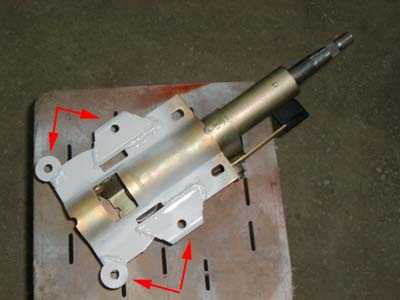

Крепление самой рулевой колонки адаптируется просто — привариваем две толстых шайбы сзади (толщиной 2-2.5 мм), а спереди где основная нагрузка, в качестве крепежных ушей мы использовали пластины крепления аккумулятора от М2141, но это могут быть любый пластины толщиной не менее 2мм. Суть в том, что бы сделать хорошее крепление. Теоретически можно изготовить переходную пластину, но вариант со сваркой мне понравился больше.

При разметке мест новых точек крепления необходимо учитывать длину штатного рулевого вала. Т.е. самый верный способ — это приложить и на месте всё разметить! Хотя там предусмотрена система небольшой регулировки.

Устанавливается без особых проблем. Длина штаного рулевого вала (с измененным наконечником карданного соединения) как раз подходит для правильной установки.

После сборки, так же без проблем встает кожух от рулевой колонки 2110, облагораживая все это дело и придавая законченный вид.

Да, кстати, как Вы понимаете, руль так же потребуется заменить на другой, т.к. родной теперь не встанет из-за отличия шлицевой части крепления. В нашем случае, я поставил руль от ВАЗ-2115, посчитав его более удобным.

голоса

Рейтинг статьи

Ремонтируем подвеску “Нивы”. Ось нижнего рычага

Слесарно-автомобильный пост.На “Ниве” передняя подвеска устроена следующим образом.Колесо крепится на ступице, ступица вращается в поворотном кулаке который держится на шаровых опорах на верхнем и нижнем рычаге. Оба рычага с помощью сайлентблоков и осей соединены с передней балкой которая в свою очередь крепится на кузове. Все просто устроено и не совсем просто иногда себя ведет и уж тем более разбирается.Ступичные подшипники правого колеса я меняю примерно раз в один-два года и вместе со ступицей, на левом колесе я такую операцию за 120 тыс. км ни разу не проделывал. Про ступицы был отдельный пост. Три раза менял сайлетблоки нижних рычагов. Первый раз после того как мне их неправильно собрали на автосервисе (регулировочные шайбы просто болтались на осях), второй раз по причине износа и погнутой оси. Вот и сейчас проездив четыре года и видя близкую к предельной степень износа сайлетблоков нижних рычагов я решил их заменить.Начал с правого колеса. Попутно выяснилось, что традиционно под замену идет ступица с подшипниками (пробег около 20-23 тыс.). Шаровые опоры тоже потребовали замены. Верхняя отходила 65 тыс. км и ее еще хватило бы на десятку. Это своеобразный рекорд, т.к. родные опоры у меня умерли через 7 тыс. км в усмерть, следующий комплект прожил 43 тыс. км и был заменен при плановом ремонте не изношенный до конца. А вот нижняя шаровая опора умерла полностью и крякала. Причем ее я менял относительно недавно и отходила она около 35 тыс. Обе опоры трековские.Главная засада поджидала с осью нижнего рычага. К моему величайшему удивлению после отъема шаровой, стабилизатора поперечной устойчивости и амортизатора нижний рычаг не упал вниз освобождая пружину и остался торчать в горизонтальном состоянии. Хорошо я его собрал в прошлый раз. Дальше больше, мне не удалось провернуть ось за гайку на ее конце. Бывает – немного постучим. Стучать пришлось долго и кувалдой. ось сидела как влитая. Выпросив у соседа болгарку я разрезал узел по сайлентблокам освободив нижний рычаг. Бросилось в глаза, что на срезе ось практически вплотную “слилась” со втулкой сайлетблока. Я бы это назвал диффузией. Правда ее причину я так и не понял, но остатки втулки я ради эксперимента срубал зубилом.И тут наступает самое интересное. Обрубок оси ни я ни здоровенные деревенские парни так и не смогли выбить кувалдой из втулки передней балки. А ведь она должна там вращаться свободно.Далее мы нагрели балку кислородной горелкой почти до красна, но проклятая ось никак не хотела выбиваться. В какой-то момент мы заметили что из балки выпрессовывается втулка (!) которая посажена “нагорячую” в заводских условиях и является не разборным элементом с балкой. Но ось никак не хотела выбиваться.В итоге, периодически разогревая балку горелкой я выбил из нее втулку вместе с застрявшей в ней по непонятным причинам злосчастной осью и сегодня привез в Пермь, чтобы высверлить ее на токарном станке.Теперь меня волнует три вопроса:1. Получится ли забить втулку обратно и не станет ли она потом гулять в балке?2. Не потеряет ли втулка и балка свои свойства после температурных манипуляций?3. По какой причине ось дифундировала со втулкой? Раньше такого никогда не замечал.Ну и вдогонку. Возможны были какие-то другие технические решения для освобождения оси без столь трудоемких процедур?

Для тех кто дочитал до конца.

Втулку я выбил при помощи кислородной горелки. Ось из нее выдавили прессом, т.к. по другому не получилось даже в тисах. При вставке новой втулки на горячую (отдельная технология) все запорол. После разлета проставки бил кувалдой по втулке – погнул. Не знаю, есть ли документально подтвержденные случаи запрессовки втулки в балку не снимая ее?

После этого снял балку и повез ее на пресс – выпрессовывать новую втулку и запрессовывать старую. Испорченная втулка была выпрессована, старая оригинальная втулка была запрессована. Потом балка была поставлена на место и подвеска успешно собрана. С тех пор подвеску я больше не разбирал и проходила она более 40 тыс., побывав в Бресте, Ужгороде, Керчи и много где еще. Единственное что я сделал, во Львове заменил ступицу и подшипники на левом колесе после того как они пробежали к 120 тыс. еще тыс. 10-15 км. А вот за последний год машинка прошла всего 2 тыс. км и наверное там опять все прикипело.

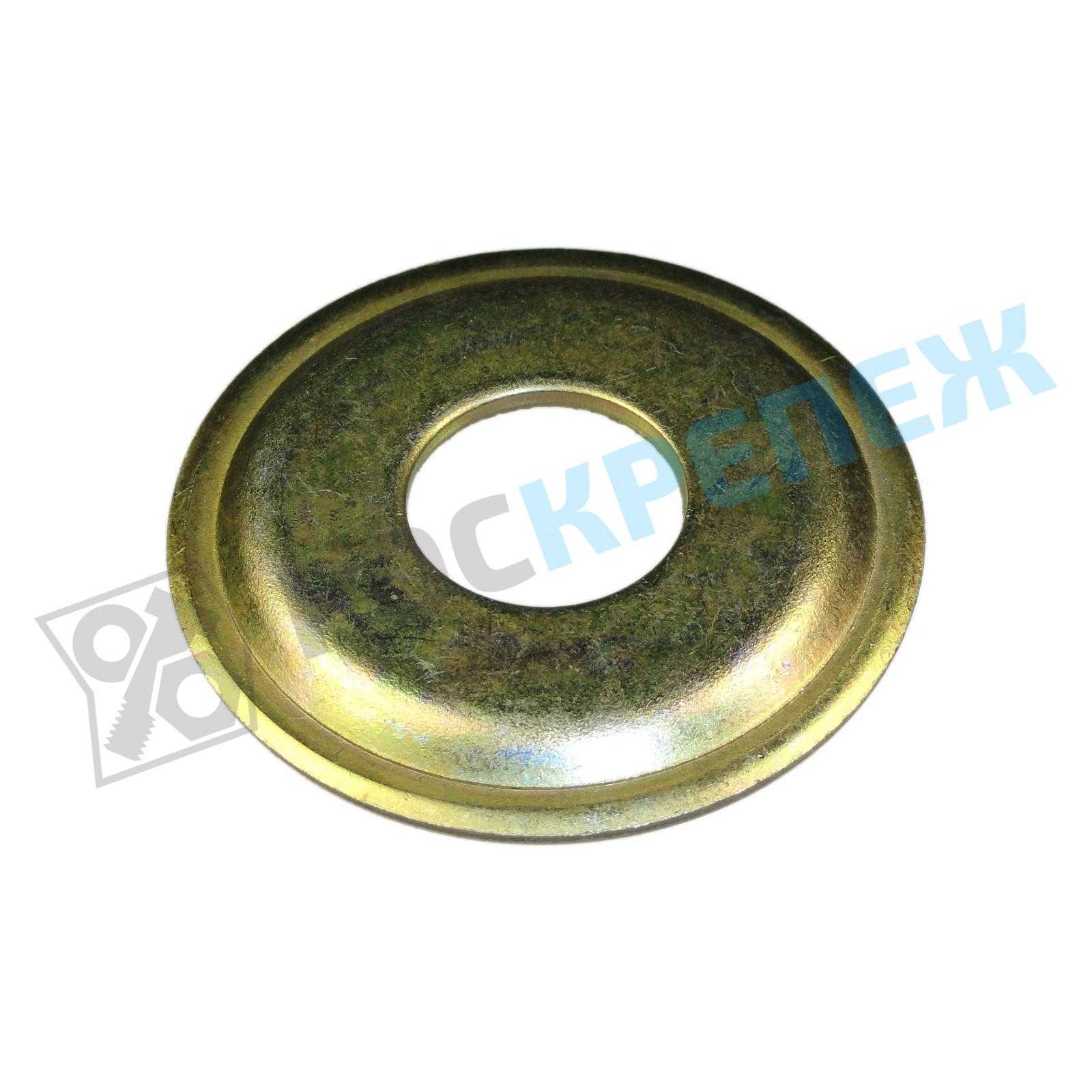

Шайба оси нижнего рычага 2121

Ось рычага нижнего поперечником D=16 мм в сборе с втулкой, гайкой М16х1,5 самоконтрящейся, наружными (внешними), внутренними (упрямыми) и регулировочными шайбами для каров семейства Лада 4х4 — ВАЗ 2121, 21213, 21214, 21218, 2131 Нива и ВАЗ 2123 “ Шевроле Нива” под сайлентблоки старенького эталона.

Номера по каталогу:

2121-2904032 — ось рычага нижнего — 1 шт.;

2121-2904200-10 — втулка оси рычага нижнего — 1 шт.;

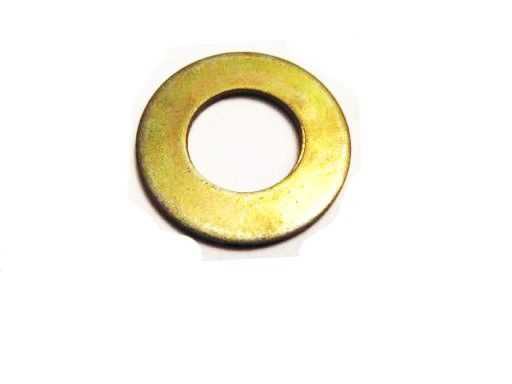

2121-2904036 — шайба оси нижнего рычага регулировочная — 15 шт.;

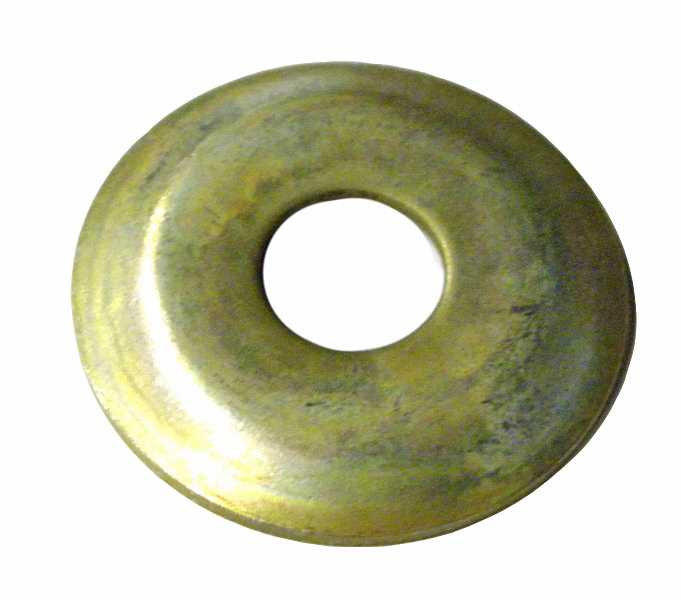

2121-2904035 — шайба оси нижнего рычага внутренняя (упрямая) — 2 шт.;

2121-2904045 — шайба оси нижнего рычага наружная (наружняя) — 2 шт.;

М16х1,5 — гайка с нейлоновым кольцом самоконтрящаяся — 1 шт.

заказы
гараж
адреса доставки
профиль
поддержка
регистрация

21210290403600 Шайба оси нижнего рычага 2121

Производитель	Наименование	Кат. номер	Код продукта	Наличие	Стоимость
АВТОВАЗ	ШАЙБА ОСИ НИЖНЕГО РЫЧАГА 2121 Описание продукта

2518
по запросу

Присоединяйтесь:

Принимаем:

Отыскали ошибку на веб-сайте? Выделите ее и нажмите «Ctrl+Enter»

Мы для вас перезвоним

Остались вопросцы? Мы перезвоним для вас и ответим на их. Пользовательское соглашение

Приобрести

Перезвоните мне

Условия оплаты и доставки

Описание

Курьерская доставка

— Доставка по Рф транспортными компаниями “ПЭК”, “Деловые линии”, “КИТ”, “СДЭК”, “ЖелДорЭкспедиция и остальные

— Доставка курьером по Москве и Подмосковью своей службой доставки

Самовывоз из магазина

Вы сможете без помощи других забрать продукты по последующим адресам:

— г. Люберцы, Новорязанское шоссе, д.3 Круглые сутки

— г. Жд, 14-й км. Носовихинского шоссе, д. Пестово д.1А с 09:00 до 20:00

—Доставка без предоплаты наложенным платежом!

Как поменять верхние сайлентблоки рычага на Ниве

Сайлентблоки передней подвески ВАЗ 2121 или Шевроле Нива способны выдержать любые издевательства на протяжение 80-100 тысяч км пробега. Если эксплуатация в основном асфальтовая, и того больше. Сегодня заменим сайлентблоки верхнего рычага на Ниве (2121, 21214, 21213, 2123) и выберем лучший по качеству.

В самых запущенных случаях изношенный сайлентблок будет влиять на управляемость автомобиля и способность держать прямую, возможен усиленный неравномерный износ покрышек, рыскания по дороге на прямой. Определить состояние сайлентблока проще всего визуально — трещин и сколов на поверхности резины быть не должно, никаких расслоений и люфтов также быть не должно.

Цена маятника и где купить

Если вы уверены в поломке маятника, то приобрести его можно в любом магазине автозапчастей для русских автомобилей типа ВАЗ, однако не всегда деталь может оказаться в наличии, в этом случае сотрудники магазина могут предложить привезти ее под заказ, в основном это занимает 2-4 рабочих дня.

Цена на деталь в первую очередь зависит от используемых материалов при изготовлении запчасти, еще важно, на каком завод изготавливалась деталь, отзывы о заводе-изготовителе можно узнать у менеджера магазина автозапчастей. Конечно, более подробную информацию о покупаемой запчасти, лучше узнать у специалистов магазина автозапчастей, там все подробно расскажут, и порекомендую необходимую деталь

Виды маятника

Маятники бывают разных видов:

С использованием втулок, которые более долговечны и не подвержены воздействиям при проезде по плохим дорогам, кроме истирания.
С использованием подшипников, мало подвержены износу от загрязнений и не требуют смазки, еще один плюс, в том, что с подшипниковым маятником легче поворачивается руль.

При выборе запчасти все же необходимо выбирать более качественную, где будут использоваться прочные материалы при изготовлении, ведь чем лучше качественные характеристики, тем дольше прослужит новая деталь и естественно у более качественных маятников выше цена.

Ось нижнего рычага нивы, моя конструкция

ось нижнего рычага, завод и “французский вариант”

Данная деталь производится по моим чертежам и по моей технологии. Производство на заводе также находится под моим контролем. Ничего особо нового я не изобрел. За основу взяты оси «советских нив». Сейчас уже не найти в литературе до какого года на заводе устанавливали оси, и после какого пошли «гвозди». Мой вариант сделан из легированной стали, с последующей термообработкой. Твердость поверхностного слоя 30-35 единиц. Марку стали я указывать не буду. Сердцевина осталась стандартной для этой стали. Для универсальности и ремонтопригодности, шаг резьбы на хвостах осей совпадает с резьбой на гайках фланцев, редукторов и раздатки.

Замена нижних сайлентблоков

Резинометаллические шарниры передней подвески имеют ресурс не более 80-100 тыс. км. В зависимости от условий эксплуатации срок жизни до замены сайлентблоков на ниве 2121 и Урбан сокращается в разы. Провести диагностику следует при следующих симптомах:

Потеря прямолинейности движения, «уход» автомобиля в сторону при постоянной скорости или торможении; Самопроизвольное изменение углов установки колес, неравномерный износ резины; Наличие гулких звуков, дребезжания при отработке неровностей; Раскачка кузова ВАЗ 21214; Появление трещин, задиров, разрывов на резиновых и металлических элементах конструкции.

Отсутствие своевременного внимания к проблеме приводит к повреждению смежных деталей подвески, ухудшению управляемости и безопасности вождения.

Открутите болты колесных дисков, снимите колесо, предварительно установив надежную опору.

Освободите болтовое соединение верхней шаровой опоры (3 шт), после чего отведите деталь вверх

Внимание, недостаточно разгруженный элемент может стать причиной травмы

Демонтируйте верхний рычаг в сборе, используя 2 ключа на 19. При закисании воспользуйтесь WD-40.

Установите элемент в тиски, отверните 22 мм гайки с торцов, снимите упорную шайбу.

Вооружившись съемником, выпрессуйте сайлент-блок.

В отсутствии специализированного приспособления допустимо использование зубила. В этом случае при помощи молотка подденьте кромки и извлеките шарниры.

Закрепите рычаг, вставьте комплектную ось, зафиксируйте установленный резинометаллический шарнир гайкой. Установите на свое место оставшийся сайлентблок, а также 160 мм отрезок трубки (оправку) между ними.

Приложите чашку съемника к свободному торцу.

Закрутите гайки до полной установки элементов в первоначальное положение.

Во втором случае положив проушину на опору, забейте сайлент-блок трубой подходящего размера или инструментальной головкой.

Второй этап с помощью подручных средств.

Установив деталь на машину, опустите автомобиль таким образом, чтобы полностью нагрузить конструкцию. Затяните гайки до конца.

Помимо вывешивания автомобиля, снятия колеса, отсоединения от нижней шаровой опоры, демонтируйте амортизатор из нижнего крепления к чашке пружины.

Опустив рычаг, выдерните пружину.

Зафиксировав ось рычага 19 мм ключом, отверните 24 мм гайку и снимите шайбу.

Удалите упорные шайбы.

Выньте нижний рычаг, убирать чашку пружины не следует.

Используя съемник либо тяжелый молоток, выпресуйте сайлент-блок.

Замена сайлентблоков передних и задних рычагов на новые производится в аналогично процессу разборки. Для запрессовки используйте съемник или инструментальную головку.

Окончательную затяжку и регулировку проведите на машине, вставшей на колеса. По окончании процесса не забудьте посетить стенд для регулировки параметров «развала-схождения».

Регулировка переднего редуктора ваз 2121. Регулировка переднего моста на ниве

Нивы понадобится при длительной эксплуатации автомобиля, при износе деталей и возникновении неисправности в механизмах ведущих мостов. Как правило, определите вы неисправности по характерному шуму в зоне ведущего .

1.Коробка дифференциала; 2. Сателлит; 3. Ось сателлита; 4. Шестерня полуоси; 5. Ведомая шестерня главной передачи; 6. Шпилька крепления крышки подшипника; 7. Картер переднего моста; 8. Пробка сливного отверстия; 9. Нижняя крышка картера; 10. Крышка картера; 11. Кронштейн передней опоры двигателя; 12. Шпилька крепления переднего моста; 13. Левый кронштейн крепления переднего моста; 14. Подшипники ведущей шестерни; 15. Ведущая шестерня главной передачи; 16. Распорная втулка; 17. Сальник ведущей шестерни; 18. Отражатель сальника; 19. Фланец ведущей шестерни; 20. Гайка крепления фланца; 21. Корпус внутреннего шарнира привода колеса; 22. Подшипник корпуса внутреннего шарнира; 23. Установочное кольцо подшипника; 24. Пружинная шайба; 25. Стопорное кольцо; 26. Регулировочная гайка подшипника коробки дифференциала; 27. Подшипник коробки дифференциала; 28. Правая полуось корпуса внутреннего шарнира; 29. Сапун; 30. Правый кронштейн крепления переднего моста; 31. Регулировочное кольцо ведущей шестерни; 32. Маслоотражатель; 33. Опорная шайба шестерни полуоси; 34. Пробка заливного отверстия; 35. Левая полуось корпуса внутреннего шарнира; 36. Крышка подшипника корпуса внутреннего шарнира; 37. Отражатель сальника корпуса шарнира; 38. Сальник; 39. Крышка подшипника коробки дифференциала; 40. Стопорная пластина регулировочной гайки.

Ремонт переднего моста Нива понадобится при длительной эксплуатации автомобиля, при износе деталей и возникновении неисправности в механизмах ведущих мостов. Как правило, определите вы неисправности по характерному шуму в зоне ведущего моста.

Если шум вы слышите на протяжении всего пути автомобиля, то причинами этому могут быть:

изношенное шлицевое соединение с полуосевыми шестернями;
поврежденные или изношенные шестерни и подшипники редуктора;
масла в картере недостаточно;

Если шум слышится при повороте, то возможные тому причины следующие:

на рабочей поверхности сателлитов образовались задиры;
в коробке дифференциалов происходит заедание полуосевых шестерен или сателлитов;
между зубьями шестерен дифференциала увеличен зазор.

В случае обнаружения износа сальников ведущей оси, полуосей, при ослаблении крепления картера редуктора или крышек подшипников полуосей будет утекать масло. По этой причине, устанавливая редуктор и крышки, на крепление наносят герметик.

Переднего моста на Ниве проходит через каждые 10000км. И включает в себя замену масла и осмотр состояния узлов и деталей.

Регулировка переднего моста нива – одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества.

Как отремонтировать рычаги передней подвески ваз-21213

Снятие верхнего рычага

Вывешиваем и снимаем переднее колесо

Отсоединяем от рычага верхнюю шаровую опору (см. Снятие верхней шаровой опоры).

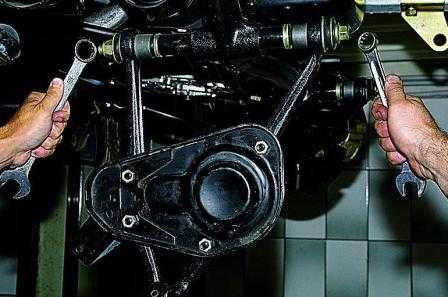

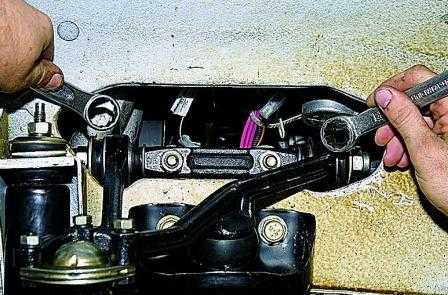

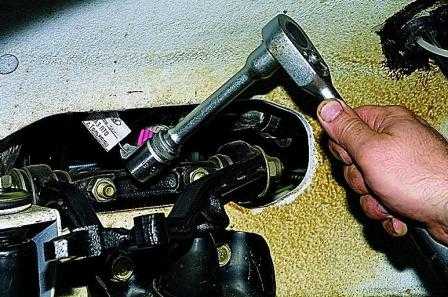

Головкой «на 19» отворачиваем гайки двух болтов крепления рычага к кронштейну поперечины.

Болты от проворачивания удерживаем ключом той же размерности (генератор для наглядности снят).

Снимаем рычаг в сборе с осью.

На болтах между осью и кронштейном поперечины установлены шайбы для регулировки углов продольного наклона оси поворота и развала передних колес.

Зажав ось рычага в тиски, ключом «на 22» отворачиваем две гайки оси.

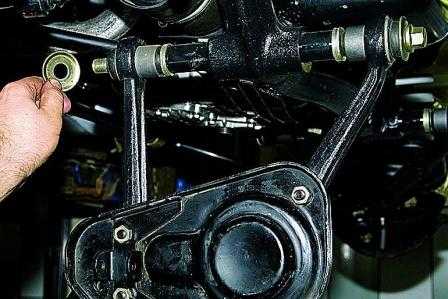

Снимаем упорную шайбу

Для выпрессовки сайлент-блоков устанавливаем на рычаг съемник так, чтобы его чашка опиралась на торец проушины рычага, а болт съемника внутренней резьбой наворачиваем на ось

Затягивая гайку болта съемника (при этом удерживаем болт от проворачивания), выпрессовываем сайлент-блок из рычага.

Сняв сайлент-блок с оси, устанавливаем ее в проушины рычага и съемником выпрессовываем второй сайлент-блок.

При отсутствии съемника, поддевая зубилом наружную втулку сайлент-блока, выпрессовываем его.

Для установки новых сайлент-блоков чашечным съемником запрессовываем один сайлент- блок в проушину рычага.

Перед запрессовкой второго сайлент-блока зажимаем рычаг в тиски, вставляем ось с упорными шайбами в проушины рычага и навинчиваем на ось гайку со стороны запрессованного сайлент-блока.

Вставляем в отверстие проушины второй сайлент-блок.

В распор между проушинами рычага вставляем оправку, изготовленную из подходящего отрезка трубы (длиной 160 мм, внутренним диаметром 42 мм, шириной прорези 32 мм).
