Установка нового уплотнения
После снятия полуоси металлический щиток, куда крепятся тормозные колодки, останется висеть на медной трубке с жидкостью, поэтому его следует зафиксировать, вставив 2 верхних болта обратно в отверстия. Дальше действуйте по инструкции:
- Снимите толстую резиновую прокладку с фланца заднего моста.
- Выдерните старый сальник, поддев отверткой либо пассатижами. Посадочное место очистите и протрите ветошью.
- Новый уплотнитель слегка смажьте трансмиссионным маслом и вставьте в гнездо заднего моста Нивы как можно ровнее.
- Используя круглую наставку из трубы, легкими ударами молотка запрессуйте сальник в гнездо. В качестве дополнительной наставки можно использовать старый уплотнитель.
По окончании процедуры необходимо тщательно протереть все детали от масла — тормозной цилиндр, колодки, барабан и металлический щиток. Перед обратной сборкой не помешает проверить подшипник полуоси на предмет изношенности и наличия смазки. Об износе свидетельствует затрудненное вращение, заедание или легкий шум. Обнаружив неисправность, отвезите полуось в ближайший автосервис, выполнить замену подшипника без специального оборудования вам не удастся.
В конце важно проверить уровень масла в редукторе заднего моста Шевроле Нивы. Проверка производится на полностью собранном автомобиле, стоящем на ровной площадке. Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки
Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки.
Раздаточная коробка Нива 21213
Модель ВАЗ-21213 – легковой автомобиль повышенной проходимости с постоянным полным приводом и блокировкой дифференциала. Марка 21213 является рестайлинговой версией первого вазовского внедорожника ВАЗ-2121. РК Нивы 21213 имеет три передачи:
- первую – с передаточным числом 1,2;
- вторую, пониженную – с числом 2,135;
- нейтраль.
21213 комплектуется 4-ступенчатыми и 5-ступенчатыми коробками передач, и когда включена первая скорость раздатки, машина работает в стандартном режиме, передаточные числа в трансмиссии с 5-ст. КПП следующие:
При включении второго положения рычага раздаточной коробки (положение назад) передаточные числа меняются (понижаются):
По обычным дорогам на раздатке постоянно включена первая передача, рычаг управления раздаточной коробкой (понижающим редуктором) выдвинут вперед. Нейтральная передача РК разъединяет трансмиссию, и в таком положении автомобиль не едет, нейтраль есть также и в КПП.
Часто автомобилистами задается вопрос – зачем нужна нейтральная передача в раздаточной коробке. Нейтраль используется при подключении к трансмиссии дополнительных агрегатов, например, механической лебедки, в этом случае должна быть еще установлена коробка отбора мощности.
Разборка и ремонт промежуточного вала
Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.

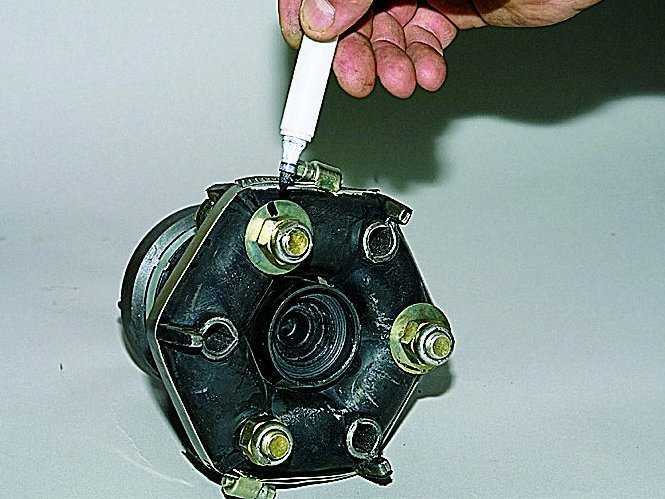

Помечаем расположение муфты относительно фланца,…
…а также число и расположение балансировочных шайб относительно муфты.
Разъединяем муфту и фланец.
Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.
Поддев отверткой, вынимаем пластиковую заглушку.
Сжав хомут раздвижными пассатижами, снимаем его.
Сдвигаем отверткой пластиковый кожух…
…и снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей.
Располагаем корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.
Разъединяем шарнир и фланец.
Стягиваем пластиковый кожух с резинового чехла.
Оттянув резиновый чехол,…
…сжимаем хомут раздвижными пассатижами и снимаем его.
Снимаем резиновый защитный чехол.
Поддев отверткой, снимаем стопорное кольцо шарнира.
Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в главе Передний привод колёс.
Собираем промежуточный вал в обратной последовательности. В перебранный или новый шарнир закладываем 20 см 3 смазки ШРУС-4. Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.
Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира.
Перед установкой резиновой муфты обжимаем ее хомутом.
Бывшую в употреблении муфту располагаем по меткам относительно фланца. Прежние балансировочные шайбы располагаем по меткам относительно муфты. При установке новой муфты может потребоваться балансировка вала в сборе.
Замена подвесного подшипника
Автомобилисты, которые стремятся научиться большую часть ремонта своей машины выполнять своими руками, чаще всего сталкиваются с проблемой, когда необходима замена крестовины и подвесного ВАЗ.
Общий вид подшипника и крестовины карданного вала
Порядок выполнения работ:
- Когда работы по замене крестовины произведены, можно начинать замену подвесного подшипника.
- После снятия крестовины во фланец эластичной муфты, которая была раньше, вставляется карданный вал концом, на котором расположены шлицы. Ключом на «27» откручивается гайка, крепящая вилку карданного шарнира к переднему валу.
- С помощью съемника снимается вилка шарнира. После этого с вала снимается подвесной подшипник. Сделать это можно одним из следующих способов:
- обрезается наружное кольцо подшипника и, используя съемник, снимается весь подшипник;
- сбить его с карданного вала.
Сборка подшипника выполняется в обратном порядке.
Как заменить крестовину ВАЗ хорошо видно на видео.
Подготовка к замене муфты на Ниве 21214
Оценка необходимости замены муфты
Перед началом замены эластичной муфты убедитесь, что ее замена в самом деле необходима. Для этого произведите осмотр автомобиля и выявите характерные признаки неисправности муфты, такие как износ или трещины. Если у вас есть сомнения в необходимости замены муфты, обратитесь к опытному автомеханику для диагностики.
Подготовка инструментов и материалов
Перед заменой муфты необходимо подготовить необходимые инструменты и материалы. Вам потребуются ключи гаечные и шестигранные, отвертки, молоток, экстрактор, масло для смазки, смазка для муфты, новая муфта и уплотнительное кольцо. Убедитесь, что у вас есть все необходимые материалы и инструменты перед началом работы.
Подготовительные работы
Перед заменой муфты необходимо выполнить ряд подготовительных работ. Сначала проведите обычный осмотр автомобиля, после чего отсоедините аккумуляторную батарею. Далее снимите охлаждающую жидкость и сливайте ее в емкость. После этого отсоедините шланги охлаждения, снимите вентилятор и демонтируйте ремень привода генератора. После выполнения этих работ вы готовы к дальнейшей замене муфты.
Вибрации на ниве, пролог
Введение в историю. В коллективе людей, с которыми я работаю, достаточно много людей с разными характерами, образованиями и астрологиями )) Это я к тому, что «дева» — это «ДЕВА». И либо ты это понимаешь, либо убей его сразу. Для примера: когда у данного человека возникли проблемы с КПП и он решил довести ее «до ума» и перебрать, он делал это ПЯТЬ РАЗ. Иногда меняя в ходе разборки один подшипник, который не нравился, по одной ему ведомой причине ))) И вот данный человек предложил мне поискать вибрации, потому как коробка перебрана 5 раз, раздатка 10, и даже ШРУСовые карданы «серп и молот», были отвезены на дополнительную балансировку.
Не буду рассказывать, как это иногда выглядело. Но Гайдай, мог бы снять еще одну из своих гениальных комедий. Мы не стали особо умничать, а просто воспользовались опытом нивоводов, дабы подтвердить или опровергнуть, данные знания.
Шум раздатки на ниве как устранить
Затем нужно на пониженной разогнаться до максимума, 5-я до 4500-5500, и также тормозить двигателем, будут ли изменения по шуму. Разгон по максимуму нужен только чтобы захватить как можно больший диапазон скоростей, разогнаться до скорости где проявлялся шум.
Если изменения есть и разгон на пониженной тише, приятнее и т.д., то достаточно в раздатке поменять только ведущую повышенную шестерню, которая стоит не больше 500 руб. ПРОМВАЛ менять не нужно!
Увы, не располовинив раздатку, вытащить повышенную не получилось, мешает промвал.
Так шум вносит состояние дифференциала и наличие двухрядников.
Отдельно отмечу, что путем перебора всех вариантов от замены всего ряда, до замены одной шестерни все результаты были одинаковые — было значительное улучшение в плане снижения шума. _________________ Большие понижайки в раздатку. Штатные раздатки с пониженным шумом. https://www.chevy-niva.ru/viewtopic.php?t=75785
В наличии раздатка 3.07, мелкомодульная, снижен уровень шума. Мощные двухрядники в крышках, сделан ремонт и настроен дифференциал.
Последний раз редактировалось: Taifun (Чт Сен 25, 2014 06:23), всего редактировалось 2 раз(а)
| 120 сообщений на предыдущих страницах |
| Вернуться к началу | Популярность: Возраст: 38 Зарегистрирован: 13.12.2007 Сообщения: 631 Откуда: Чувашия г.Чебоксары
|

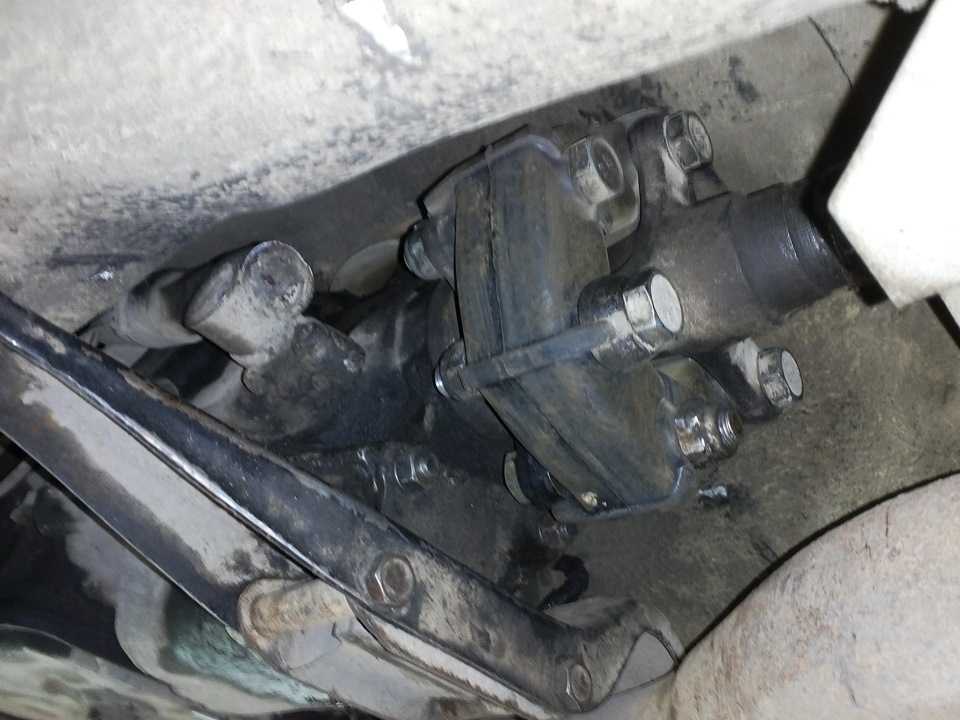

Центровка раздаточной коробки
Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:
- вывешивают машину на подъемнике;
- ослабляют крепление раздатки;
- запускают двигатель;
- включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
- без применения тормозов гасят скорость двигателем, затем выключают зажигание.
Раздатка сама центруется по местам, остается только затянуть крепления опор.
Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:
- ослабляем все четыре крепления опор раздатки;
- закрепляем один конец проволоки на резиновой муфте карданного вала;
- крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
- вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
- задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.
Как отцентровать раздатку на Ниве? Способ для коротыша и Шевроле »
Как отцентровать раздатку на Ниве? Способ для коротыша и Шевроле
Многих людей интересует, как отцентровать раздатку на Ниве. Причин для такого интереса достаточно. Крепление раздаточной коробки на этом ВАЗовском детище оставляет желать лучшего. Конечно, раздатка не падает на дорогу, но неудобств доставить может достаточно много. Поэтому, водители и стремятся научиться решать проблемы с центровкой самостоятельно, без участия автосервиса. На самом деле, центрование достаточно простая работа. Нужно только знать правильный алгоритм действий. В остальном сложностей возникнуть не должно, все же Нива является простой машиной, и рассчитана на гаражное обслуживание.
Как отцентровать раздатку на Ниве? Для начала нужно определиться, зачем это делается. Чтобы, понять это, нужно разобраться в технических особенностях этого агрегата. Крепится раздатка к кузову с помощью специальных кронштейнов. Вот это крепление и виновно в нарушении центровки. Отечественные инженеры почему-то не додумались, что простое резьбовое крепление может ослабляться. Это вызывает смещение коробки относительно КПП. Из-за этого возникает вибрация, которая является первым признаком необходимости центровать раздаточную коробку.
Метод центровки
Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них
Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент
Если нет планов попутно производить замены других деталей, то вполне можно обойтись трещоткой и головкой ”13”. Во время работы помощник должен находиться в салоне.
Производится регулировка в следующем порядке:
- Для начала, следует оценить состояние шлицов на карданах. Если они сильно изношены, то вероятнее всего, вы не сможете правильно произвести центровку. В случае большого износа следует поменять детали;
- Осматривается крепление раздатки. Зачастую смещение можно увидеть невооруженным глазом;
- Далее ослабляем крепление раздатки. Только не стоит откручивать ее полностью;
- После этого заводят двигатель, и «разгоняют» автомобиль до скорости 80-90 км/ч. При этом раздатка сама встанет на место;
- Ответственным моментом является закрепление полученного результата. Достигаться это может 2 способами. Механики спорят, какой из них лучше, но в обиходе используются оба. Чаще всего, двигатель глушат, и с его помощью останавливают работу раздатки и карданов.
- Остается быстро затянуть гайки. Недостатка здесь 2. Остановка коробки таким способом может сказаться отрицательно на ее состоянии.
- Также, закручивать крепление нужно максимально быстро, иначе толку от этого не будет. Более надежным, но технически сложным способом, является затяжка при работающем моторе;
- Автомобиль спускается на землю, и производится тестирование.
Рекомендации
При замене эластичной муфты на Ниве 21214 рекомендуется следовать нескольким правилам:
- Выбор качественных деталей: приобретайте запасные части только у проверенных производителей;
- Проверка состояния комплектующих: перед установкой новой муфты осмотрите и проверьте состояние других деталей, например, карданных валов и подшипников;
- Смазка элементов: помните, что смазка является важным условием работы эластичной муфты и других узлов привода;
- Правильная установка: процесс замены эластичной муфты требует тщательности и точности. Проводите работы деликатно, строго соблюдая подробные инструкции по установке и регулировке муфты.
Соблюдение приведенных рекомендаций поможет избежать отказов и поломок, укрепит работоспособность вашего автомобиля и продлит срок его эксплуатации.
Промвал нива шевроле, конкретика
балансировочные шайбы на конвейерном промвалу
Оригинал. Народное название «люстра». В плюсах хорошие пробеги. Далее уходим «в минус». Да, отдельно можно купить резиновую муфту и шарниры. Но вы нигде не сделаете балансировку данного узла. Главная проблема — ценообразование. Поставщик данной запчасти является монополистом, ну а дальше начинается «наша Раша». За 2020 год оптовая цена на данную деталь выросла более чем на 30%, и продолжаем расти с каждой поставкой. Поэтому, на моем сайте, данная деталь привозится под заказ по предварительному согласованию.
мягкий и жесткий промвал для Шнивы
- Жесткий промвал, , город Саратов. В работе с данными машинами, у меня есть специфика. Я крайне мало времени работаю со стандартными двигателями. И в какой-то момент я заметил, что при «быстрой работе сцеплением», есть провал. Оказалось, что это «скручивается» резиновая муфта. На стандартных 75 силах, она более-менее живет, а при повышении мощности движка и быстрой работе с КПП, достаточно быстро выходит из строя. Сейчас в основном рекомендую ставить «жесткий» промвал. Еще один плюсик, это ликвидация стандартного хвостовика КПП (вертолета), он, как и фланцы бывает совершенно кривой и требует центровки и дополнительной механической обработки. Жесткий промвал нива шевроле, скрывает только одну маленькую хитрость, связанную с годом выпуска машины. До 2008 года хвостовик КПП имел 6 шлицов, после 21 шлиц. На данное изделие уже существуют «китайские подделки», но так как я работаю с заводом напрямую, данный вопрос, меня не очень волнует.
- Промвал нива шевроле, бренд «Волгаавтопром» и пару «китайских вариантов», которые мне довелось видеть. Выброшенные деньги, долго не ходят.
Промвал 21213 и его альтернатива
Трофи рейд для нас закончился техническим сходом. Поломкой промежуточного вала нашей нивы. Технический сход был 3 мая. К вечеру добрались домой, и это была просто жесть. Про промвал мы поняли позже, а выглядело это так — едешь себе едешь, и вдруг пропадает тяга. Вообще — передача включена, двигатель работает, все как обычно, но стоишь на месте. Будто на раздатке нейтраль включена. Так оно и есть, момент с коробки на РК идет через промвал, а он в месте соединения бублика и флянца стал проворачивать. Кое-как выехали из леса на трассу, до города 170 км. Стартовали, более менее на 4 передаче проехали 100 км, стараясь не дышать. Через 100 км стало пропадать соединение. Остановка, играем передачами, потихоньку едем. Пока в какой-то момент поехать уже не смогли. До дома километров 60-70. Штурман, а на самом деле отличный пилот и друг предложил вариант. РК была ослаблена на креплениях и максимально задвинута вперед к кпп. Как-то промвал зашел в зацеп, и мы тихонько, 50 км/ч доплюхали до дома. И о самом трофи рейде. Результатом поломки стало изучение устройства и разбор полета. Оказалось, что в 21213 используется шрусовый промвал. Шрус — практически такая-же граната как на приводах колес. Плюсом шрусового промвала является пониженная вибрация и больший комфорт. Промвал 21213 при этом имеет озвученный минус — меньшая надежность по сравнению с промвалом на основе крестовин как в нивах 2121. Я на всю жизнь запомню
Раздаточная коробка Нива ВАЗ
Ваз-21213 остается самым любимым и актуальным автомобилем у водителей, что предпочитают экстремальный тип езды. Будь-то охота в лесной местности или рыбалка, путь к которой проходит по сплошному бездорожью или пескам, если раздаточная коробка в порядке, а состояние автомобиля оптимальное, то можно быть уверенным, что советский «вездеход» не подведет.
Там, где иностранные джипы типа Митсубиси или Ниссана могут сесть на дно, отечественный ВАЗ-21213, пусть с трудом, хрипом и тряской, но выгребет из любой ямы и отделается легким испугом. Связана такая сверхпроходимость не с тем, что отечественные конструкторы более умны или опытны, просто автомобиль производился с учетом «особенностей» наших дорог и заранее были учтены все нюансы. Данную модель автомобиля не относят к классу комфортабельных, но и производилась данная модель не для удобства, а для высокой проходимости.
Главное достоинство представителя отечественного автопрома в том, что раздаточная коробка на нем практически неубиваема. Она может долгое время находиться в эксплуатации и с ней почти ничего не случится. Однако мы знаем, что вечного ничего нет, и со временем ее нужно будет ремонтировать или менять. Так как ВАЗ-21213 – автомобиль неприхотливый, выполнить все необходимые работы на нем можно самостоятельно.
Делать ремонт раздаточного угла на Ниве, можно с несколькими целями. Для лучшей езды автомобиля, ее придется центрировать, если цель другая – снять.
Вой и гул от трансмиссии на Lada Niva: разбираемся, в чём проблема и способы устранения
Отечественный внедорожник малого класса Lada Niva, или Lada 4×4, или просто ВАЗ-2121 производится автозаводом в Тольятти больше четырех десятков лет. Модель пользуется повышенным спросом не только среди российских автолюбителей, но и среди водителей многих других стран. Повышенный интерес к автомобилю обусловлен его уникальностью: цельнометаллический кузов вместо классической рамной конструкции, полный привод с межосевым дифференциалом. Раньше подобной конструкцией могли похвастаться немногие автомобили, а те, которые производились с такой схемой трансмиссии, как правило, были намного тяжелее, больше и в несколько раз дороже.
На протяжении всей истории существования модель оснащалась механической коробкой передач. Изначально это была МКПП-4, с 1995 года двигатель внедорожника агрегируют пятиступенчатой КПП
под маркировкой ВАЗ-21214, которая фактически является адаптированным под инжекторные моторы на 1.7 и 1.8 л узлом МКПП-21213. В 2013 году механика претерпела серьёзные изменения и получила новое наименование21214М . Однако наряду с появлением новой коробки появились и постоянные разговоры среди автовладельцев о том, откуда берется вой и гул от трансмиссии на Lada Niva. Дальше разберемся в этом вопросе.
Устройство раздаточной коробки ВАЗ Нива
Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.
Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:
Можно ли ездить с изношенными сальниками?
Дальнейшая эксплуатация транспортного средства не рекомендована по нескольким причинам. Во-первых, увеличивается расход моторного масла по причине его течи через резинотехнические изделия. Во-вторых, происходит загрязнение силового агрегата налипающей грязью и пылью.
Но, наиболее веским основанием отказаться от вождения автомобиля с протекающими сальниками является тот факт, что потеря масла может привести к серьёзной поломке ДВС, которую удастся устранить, проделав капитальный ремонт мотора.
Еще одна распространенная проблема – нарушение работы трансмиссии. Однако сталкиваются водители с такого рода неприятностью чаще всего в случае неисправности именно заднего сальника. Реже наблюдаются поломки механизмов электрооборудования, всевозможных датчиков.
Снятие раздатки Нива
Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:
- в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
- отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
- отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
- разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
- под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
- отворачиваем 4 гайки крепления РК к коробке передач;
- откручиваем 4 крепления опор РК к кузову автомобиля;
- теперь остается только демонтировать раздаточную коробку.
Снятие раздатки Нива
Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:
- в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
- отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
- отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
- разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
- под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
- отворачиваем 4 гайки крепления РК к коробке передач;
- откручиваем 4 крепления опор РК к кузову автомобиля;
- теперь остается только демонтировать раздаточную коробку.
Раздаточная коробка автомобиля ВАЗ-2121 служит для распределения крутящего момента между ведущими мостами автомобиля.
На Ниве ставится раздаточная коробка двухступенчатая, с принудительно блокируемым межосевым дифференциалом и ручным управлением.
В коробке две скорости (низшая и высшая) с передаточными числами 1,2 и 2,135 позволяют увеличить передаточные числа трансмиссии и удвоить общее количество передач, что увеличивает проходимость машины.
Межосевой дифференциал обеспечивает постоянный привод переднего и заднего ведущих мостов.
Так же сделана принудительная блокировка дифференциала, которая повышает проходимость автомобиля.
Блокировка дифференциала и переключение передач производится с помощью рычагов, установленных на раздаточной коробке.
В картере 25 раздаточной коробки, отлитом из алюминиевого сплава, на подшипниках установлены ведущий и промежуточный валы, валы привода переднего и заднего мостов и корпус дифференциала.
На ведущем валу свободно установлены косозубые шестерни высшей 23 и низшей 26 передач, имеющие зубчатые венцы и находящиеся в постоянном зацеплении с шестернями промежуточного вала, который выполнен в виде блока шестерен.
Между шестернями 23 и 25 на валу неподвижно закреплена ступица муфты переключения передач 24, имеющая внешние шлицы, на которых установлена скользящая муфта.
При включении высшей передачи муфта переключения передач 24 стопорит на ведущем валу 29 свободно вращающуюся шестерню 23, а при включении низшей передачи стопорит шестерню 26.
Блок шестерен промежуточного вала 34 находится в постоянном зацеплении с косозубой ведомой шестерней 49, прикрепленной болтами к корпусу дифференциала, который состоит из двух частей.
На корпусе дифференциала на шлицах находится подвижная муфта 54 блокировки дифференциала.
Внутри корпуса дифференциала установлена ось с двумя сателлитами, находящимися в зацеплении с шестернями, которые связаны со шлицевыми концами валов привода переднего и заднего ведущих мостов автомобиля.
Вал привода переднего моста более длинный, чем вал заднего моста и имеет зубчатый венец для блокировки дифференциала.
При блокировке дифференциала подвижная муфта 54 соединяет вал с корпусом дифференциала.
Механизм переключения передач раздаточной коробки включает в себя: рычаг переключения 15, ползун, вилку, и шариковый фиксатор.
Рычаг шарнирно установлен на оси в проушинах кронштейна.
Рычаг имеет фигурный конец, который входит в паз ползуна и уплотняется в нем пружиной. На ползуне закреплена вилка, входящая в выточку муфты 24 переключения передач.
Шариковый фиксатор удерживает ползун в нейтральном и включенном положениях.
Привод блокировки дифференциала имеет устройство, аналогичное механизму переключения передач. Привод состоит из рычага 10, ползуна с вилкой и шарикового фиксатора.
Раздаточная коробка крепится к кузову автомобиля на двух опорах 45, установленных на осях. Каждая опора состоит из кронштейна, в котором запрессована резиновая подушка.
Под опоры раздаточной коробки устанавливаются регулировочные прокладки для центровки и правильной установки по отношению к коробке передач.
Ремонт раздаточной коробки Нива
Внизу будет перечислен перечень неисправностей, характерных для этого агрегата и список их способов ремонта. Данный список актуален только для автомобиля ВАЗ 2121 и LADA 4×4.
1. Вибрация, ощущаемая в ногах на передних сидениях. Особенно заметна при начале движения или разгоне автомобиля.
- ослабли или нарушились крепления, поддерживающие коробку передач или раздаточный узел. Чтобы устранить эту неисправность, необходимо просто подтянуть крепления.
- повреждения крепящих опорных устройств КПП или раздатки. В этом случае необходимо заменить неисправные элементы новыми. Проверьте центровку ведущего вала, в соответствии с механизмом переключения передач.
- произошла деформация болтов, поддерживающих эластичную муфту. Устраняется заменой болтов или промежуточного вала целиком.
- подверглись ослаблению специальные крепления, поддерживающие эластичную муфту. Просто подтяните их.
