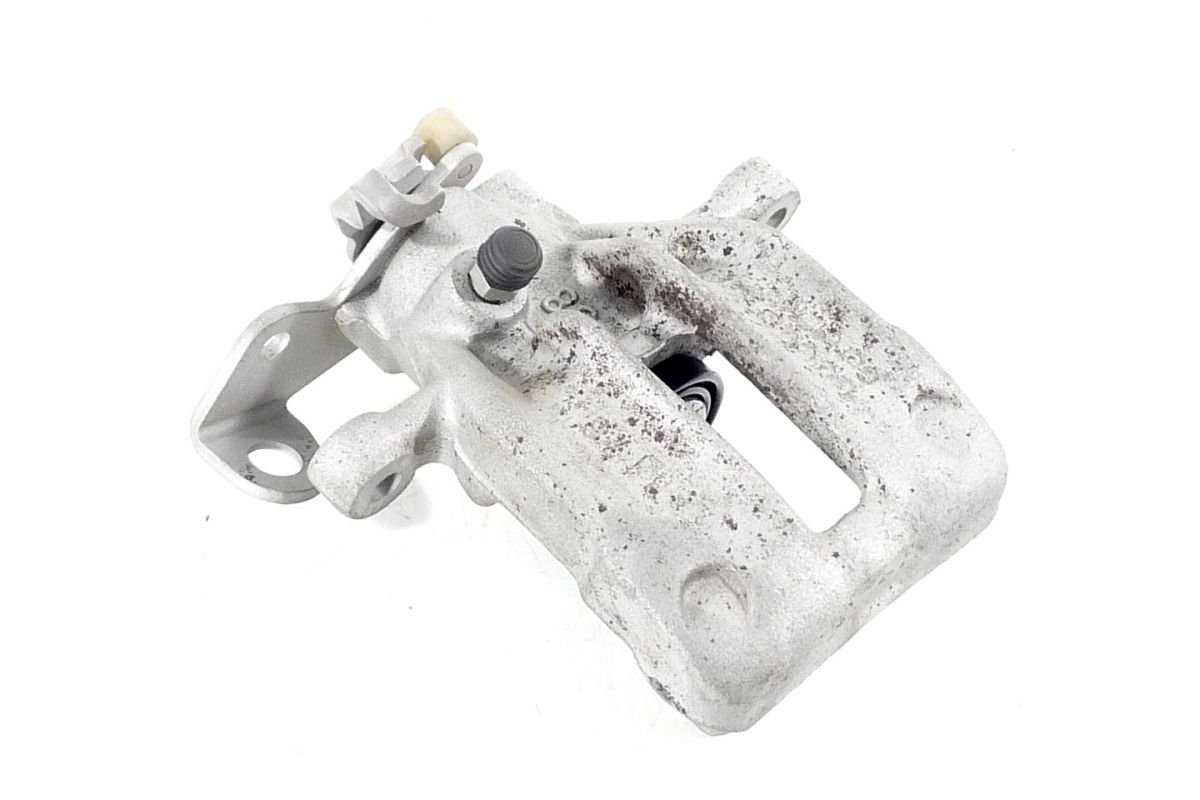

Переборка задних тормозных суппортов Audi А100/S4

В процессе эксплуатации транспортного средства, автовладельцы сталкиваются с проведением многих процедур, необходимых для поддержания автомобиля в хорошем состоянии. Какие-то достаточно просты в исполнении, другие же возможно провести только в автосалоне. В данном случае мы будем рассматривать процедуру переборки задних тормозных суппортов самостоятельно!

В представленном отчете с фотографиями мы рассмотрим переборку суппортов тормоза сзади на авто Ауди А 100 с размером поршней 43 мм.

Отличия суппортов от остальных видов А100/А6 кузова С4 от С-серии с размером поршня и как крепят трос ручного тормоза, в связи с этим их переборка требует иной набор для ремонта пыльника и уплотнения поршня с нужным размером, плюс шланги тормозов.

• Набор для ремонта смазочки на 2 суппорта);
• Болтики для суппортной скобы, номерной знак по VAG N01024124;

Поставить машину на домкрат и снять колесо.

Ослабить штуцер шланг тормозов и штуцер прокачки, в то время как суппорт закручен. При неполучении из-за ржавчины, нужно смазать резьбу «жиденьким ключом», переждать и раскрутить.

Открутить болтики, крепящие скобы суппорта.

Снять пружинку троса ручника и стопор троса.

Сейчас открутить болтик упора флажочка ручника.

Отжать флажочек и вывести из зацепки трос.

Снять суппорт с дисковой части колеса.

После вынуть колодки тормозов.

Снять шланг тормозов, открутить его от суппорта.

Для смены шланга тормозов, открутить его от трубки тормозов, осторожно, либо можно сломать пластинку в виде пружины. Открутить болтики, крепящие скобы суппорта и снять ее

Открутить болтики, крепящие скобы суппорта и снять ее.

Очистить суппорт от следов коррозии и загрязнения.

Выкрутить суппортный поршень. Оптимально пользоваться доработанной болгарочкой головкой на 27 или трубным ключом.

Теперь займемся разборкой поршня. Вынуть сперва кольцо стопора штока поршня;

Не следует терять толкатель на поршневом штоке.

Почистить палец от следов коррозии и загрязнения.

После вынуть поршневой уплотнитель.

Выкрутить и очистить штуцер прокачки.

Весьма скрупулезно очищаем и моем суппорт.

Также очищаем и смываем грязь с суппорта.

Также очищаем и смываем грязь с суппорта.

Для смены использовался набор для ремонта TRW SJ1132, который включает 2 уплотнения и 2 поршневых пыльников.

Вам еще потребуются 2 сальника штока ручника (2 суппорта), номерной знак по VAG 012301457C.

Так выглядит разобранный суппорт.

Начать собирать с напрессовыванием сальника ручного штока.

Кольцо уплотнения на поршневом штоке смазать жидкостью для тормозов. В подлинных наборах для ремонта этого колечка нет.

Установить кольцо уплотнения поршня.

Литиевой смазочкой смазать шток ручника, вставить его в суппорт, нанести смазочку на пункт устанавливания толкателя поршневого штока.

Установить поршневой шток, шайбочку, пружинку, обоймочку, надеть поверх кольцо стопора.

Для устанавливания кольца стопора следует прижать пружинку. Нужно использовать для этого струбцину и головочку нужного объема из комплекта инструментов.

Установить кольцо стопора.

Надеть пыльник на поршневую кромку в самом низу.

Жидкостью для тормозов смазать уплотнение и поршневой шток, завести часть пыльника внизу в канаву суппорта. Вкрутить поршень по влево в суппорт, пользоваться струбциной и трубным ключом, или же доработанной головкой на 27.

Это скобочка суппорта. Вынуть пальцы из него, очистить скобу.

Очищаем дырочки под пальцы.

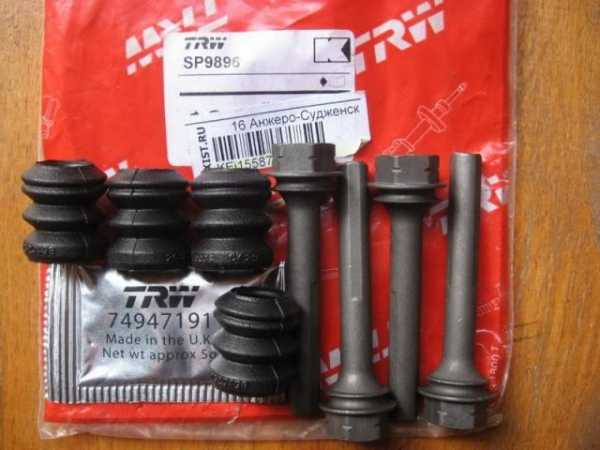

При работе авто, если испортились пальцы пыльников, он начинают закисают, корродируют, изнашиваются или просто прогибаются, когда их вытаскиваешь. Для смены пальцев использовался набор TRW SP9896, содержащий набор пальцев, пыльников и смазочки на 2 суппорта.

Надеть пыльники на пальчики и зафиксировать пыльники в канавах.

Смазать пальчики, использовать смазочку из набора либо литиевую, установить пальцы в скобочку, зафиксировать пыльники в канавах скобы.

При необходимости проводим смену шланга тормозов перед собиранием.

Прикрутить скобу суппорта.

Установить колодки тормозов.

Для устанавливания суппорта, прикрутить его к скобе, использовать новенькие болтики (N01024124).

Надеть трос ручника, установить болтик упора.

Установить фиксирующий элемент и пружинку троса ручника.

Следует убедиться, что шланг тормозов лежит без сгибов и не дотрагивается до элементов подвески.

Источник статьи: http://car.ru/remont-auto-svoimi-rukami/tormoznaya-sistema/24499-pereborka-zadnih-tormoznyih-supportov-audi-a100s4/

Шаг 3: Замена деталей

Колодки

Перед заменой нужно проверить состояние колодок. Они должны иметь определённую толщину. Если она меньше нормы, то нужно обязательно заменить. При замене колодок также рекомендуется проверить состояние тормозного диска. Если на нём есть заметные следы износа, то его тоже нужно заменить, а не обрабатывать.

Жидкость тормозной системы

При замене заднего суппорта важно также проверить уровень и состояние тормозной жидкости. Если она загрязнена или уровень слишком низкий, то нужно заменить жидкость

Это необходимо для оптимальной работы тормозной системы.

Колесо

Перед процедурой замены нужно поднимать автомобиль на домкрат и снимать колёсо

Необходимо обратить внимание на состояние колеса. Если оно повреждено или изношено, то нужно заменить его

• Для более точной диагностики нужно поворачивать колесо и проверять весь его обод, а также наличие трещин или деформаций.
• Также нужно проверить состояние шин, их давление и протектор. Если есть повреждения, износ или низкий уровень давления, то нужно заменить шины.

клинит задний суппорт ауди 100 с4 — бортжурнал Audi 100 DarK WomaN 1993 года на DRIVE2

Всем аудиводам здрасти, суть проблемы ясна из заголовка, появилась проблема на левом заднем колесе, стиралась накладка со стороны поршня, противоположная же накладка оставалась практически не тронутой, я грешил на поршинк суппорта так как зимой ставил накладки новые менял ремкомплект и увидел на поршне кратерки от корозии почистив наждачкой до более мение гладкой поверхности решил что он еше немного протянет, прошло время купил я ремкомплект автофрен с поршнем взял два, на обе стороны сразу, и принялся за замену, (секс еще тот если нет нужного инструмента)короче дня 2 я епался пока устаноыил пружину в суппорт и стопорное кольцо(на одном минуты за 2 справился) но второй подьел мои нервы.Единственное что вызвало подозрение так это то, что я долго не мог закрутить поршень в суппорт, без резинок заходит норм ставлю резинки не идет и все, но и это я преодолел. короче собрал все направляйки почистил помазал, прокачал систему ставлю колесо наместо, а оно туго крутиться.(НА ОБЕ СТОРОНЫ) ручник я не подсоеденял.Тогда я начал грешить на выработку в скобах. немного подварив выямки зачистил болгалкой лишнее, купил пластинки (не знаю как их назвать правильно, ставяться они подколодки) . но и эта хрень не спасла ситуации.

теперь в замешательстве что еще можно посмотреть что помазать заменить?

Установка суппорта на автомобиль

После того как вставили поршень, необходимо установить суппорт на автомобиль. Установку проводите так же, как снятие, но в обратной последовательности. Если наконечник тормозного шланга крепят к суппорту с помощью спецболта, то обязательно замените медные шайбы. Установив и собрав суппорт, прокачайте тормоза (не забудьте долить в бачок тормозную жидкость). Для этого попросите помощника 4 раза нажать и отпустить педаль тормоза, после нажать еще раз и держать до команды. Когда педаль нажата, открутите штуцер прокачки тормозов и выпустите воздух, закройте штуцер и позвольте помощнику отпустить педаль. Когда появится тормозная жидкость, наденьте на штуцер шланг и опустите его в прозрачную бутылку или банку с тормозной жидкостью. Прокачивайте тормоза до тех пор, пока из шланга не перестанут выходить пузырьки воздуха. В последнюю очередь установите колесо и опустите машину на землю.

• Как сделать эффект впадины



• Многоярусный браслет своими руками



• Свечи с сухоцветами своими руками



• Как сделать чтобы ребенок больше любил маму



• Катушка для зимней удочки своими руками

Снимаем задний суппорт Ауди для переборки

Прежде всего, осмотрите свои задние тормоза. Многие водители предпочитают оставлять проверку работающих задних тормозов на потом, думая, что дело терпит. Если вы видите первые признаки каких-либо нарушений в работе тормозов, не стоит откладывать с устранением дефектов и переборкой тормозов. Если обратиться в автосервис, то переборка тормозной системы, осмотр суппортов и прочие услуги, вытекающие из данных мероприятий, могут вылезти в приличную сумму. Однако выход есть- задний суппорт ауди 80 б4 вполне можно перебрать самостоятельно. Так что запасаемся терпением и отправляемся в гараж.

Фотографии из отчета Vitek7778812 с драйва :

Для переборки устройства нам понадобятся:

1. Шестигранники для детальной разборки оборудования на мельчайшие запчасти.
2. Специальный съемник для стопорных колец.
3. Ключи размером 15, 14 и размером 13. Это все, что нужно для качественной переборки, однако может понадобиться еще жидкость вд 40.

Теперь приступаем непосредственно к самой процедуре. Сначала поднимает автомобиль на домкрат, и снимаем аккуратно колесо. После этого, снимаем автомобиль с ручника, подкладываем упор под переднее колесо, нажимаем на флажок ручника и постепенно из зацепления выводим конец троса. Далее необходимо снять стопорную шайбу и извлечь трос ручника. После этого необходимо сам задний суппорт отделить от скобы, а именно открутить его. После того, как суппорт будет откручен от шайбы, нужно достать колодки и ликвидировать поршни из оборудования. Кажется, что извлечь из суппорта поршни- это весьма простое занятие. На деле же все обстоит иначе.

Для того, чтобы избавиться от поршней садимся за руль и несколько раз нажимаем педаль тормоза, это позволяет перекачать давление, отредактировать направление его воздействия. Нажимаем так около десяти раз, а затем возвращаемся к устройству, которое мы хотим перебрать. Вы заметите, что поршни практически полностью выходят после нескольких нажатий со всей силой по тормозам. Остается их только правильно выкрутить.Для того, чтобы выкрутить поршни, приступаем к отсоединению устройства от шланга тормозной системы. Делаем это с помощью ключа четырнадцатым размером. Чтобы открутить суппорт, его необходимо вращать медленно и максимально аккуратно вокруг шланга. После этого, с помощью шестигранников, откручиваем болты, которые держат скобу и снимаем ее. Далее из скобы выкручиваем поршни.

Обратите внимание, что в суппортах обычно скапливается тормозная жидкость. Поэтому сначала слейте жидкость с оборудования, а затем уже аккуратно удаляйте поршни.После того, как мы отсоединили суппорт, начинаем его перебрать

Ремонт заднего тормозного суппорта

Любой ремонт заднего суппорта начинается со снятия пыльника. Для этого необходима плоская отвертка. Сняв пыльник, осмотрите поверхность поршня, если на нем видны следы ржавчины, суппорт желательно заменить целиком. Потому что попавшая между стенками цилиндра и поршнем ржавчина часто приводит к повреждению зеркала стенок.

Чтобы заменить манжету, необходимо извлечь поршень. Для этого существуют три приема, имеющих свои плюсы и минусы.

1. Извлечение поршня на автомобиле. Если точно известно, что придется вытаскивать поршень чтобы заменить резиновые уплотнители, то это можно сделать еще на автомобиле. Сняв суппорт со скобы, попросите помощника плавно нажать на педаль тормоза. Давление в тормозной системе возрастет и выдавит поршень. Как только он выйдет, необходимо подать помощнику сигнал, чтобы он отпустил тормоз. Плюс этого метода – легкое извлечение поршня. Минусы – работать приходится в неудобных условиях и теряется большое количество тормозной жидкости.
2. Чтобы извлечь поршень из цилиндра можно воспользоваться разводным ключом. Обхватите верх поршня и, поворачивая его из стороны в сторону, вытаскивайте. Этот метод чаще всего применяют в тех случаях, когда поршень необходимо заменить. Ведь неловкое движение ключом приведет к образованию царапин на поверхности поршня. Плюс такого метода в том, что поршень можно доставать в комфортных условиях, зажав суппорт в тиски.
3. Также можно извлечь поршень с помощью сжатого воздуха. Для этого необходим переходник с подходящей резьбой. Подключив переходник к компрессору и суппорту, подавайте воздух до тех пор, пока поршень полностью не выйдет. Минусы этого поршня – необходимы компрессор и специальный переходник, выход поршня больше похож на выстрел, поэтому существует вероятность его повреждения.

После того, как поршень извлечен, необходимо внимательно осмотреть стенки цилиндра. Если зеркало стенок имеет царапины или задиры, суппорт подлежит замене. Если поврежден только поршень, то его можно приобрести как в составе ремкомплектов, так и отдельно.

Ремонт заключается в замене резиновых уплотнителей (манжет) и, при необходимости, поршня. Вытащив с помощью отвертки старую манжету, тщательно промойте цилиндр суппорта с помощью спирта. Не забудьте во время промывки вытащить заглушку из впускного отверстия. После промывки обязательно просушите его. После каждой разборки необходимо устанавливать новую манжету. Для этого смажьте стенки цилиндра, включая посадочное место манжеты, тормозной жидкостью. Смажьте наружную поверхность поршня тормозной жидкостью, ровно вставьте в суппорт и вдавите рукой. Если поставили правильно, то он войдет достаточно туго. Если поставили криво, то вдавить поршень не получится.

Переборка задних тормозных суппортов Audi А100/S4

Ставим автомобиль на домкрат и снимаем колесо.

Ослабляем штуцер тормозного шланга и прокачной штуцер, пока прикручен суппорт. Если из-за корозии не поддаются, то следует обработать резьбу «жидким ключом», подождать и откручивать.

Откручиваем болты крепления скобы суппорта.

Снимаем пружину троса ручника и стопор троса.

Теперь откручиваем упорный болт флажка ручника.

Отжимаем флажок и выводим из зацепления трос.

Снимаем суппорт с диска.

Затем вынимаем тормозные колодки.

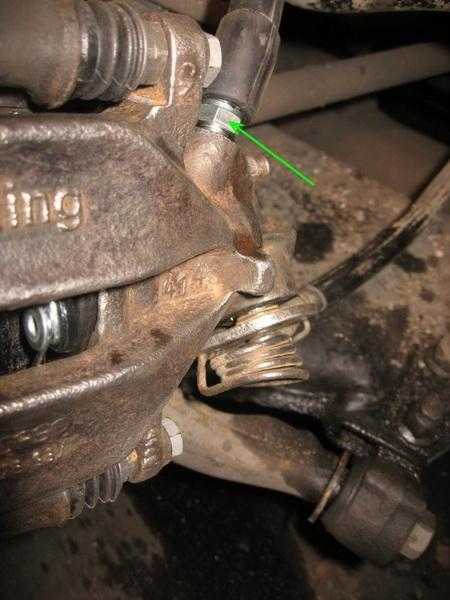

Снимаем тормозной шланг, открутив его от суппорта.

Чтобы заменить тормозной шланг, откручиваем его от тормозной трубки, аккуратно, иначе сломаете пружинную пластину.

Откручиваем болты крепления скобы суппорта и снимаем ее.

Очищаем суппорт от ржавчины и грязи.

Выкручиваем поршень суппорта. Лучше всего использовать доработанную болгаркой головку на 27 или трубный ключ.

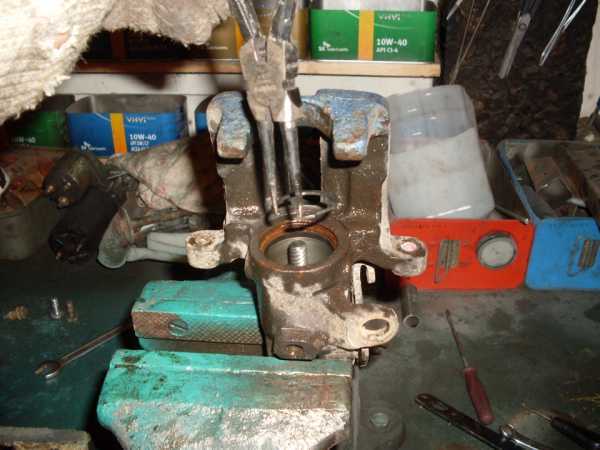

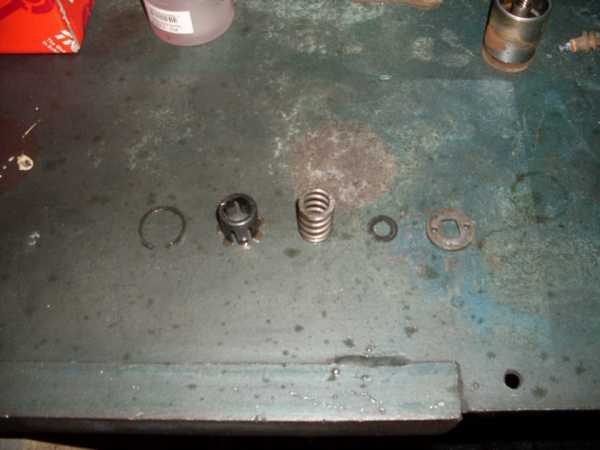

Переходим к разборке поршня. Вынимаем 1) стопорное кольцо штока поршня;

2) обойму;

3) пружину;

4) шайбу;

5) сам шток поршня.

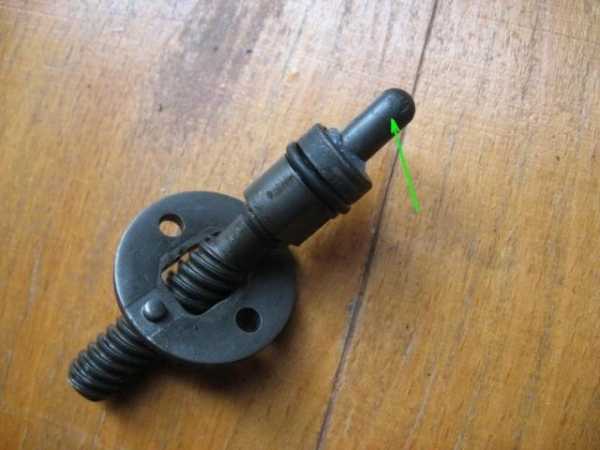

Не потеряйте толкатель на штоке поршня.

Выбиваем флажок ручника.

Чистим палец от ржавчины и грязи.

Выбиваем сальник.

Далее вынимаем уплотнение поршня.

Выкручиваем и чистим штуцер прокачки.

Тщательно чистим и промываем суппорт.

Тщательно чистим и промываем суппорт.

Тщательно чистим и промываем суппорт.

Для замены был использован ремонтный комплект TRW SJ1132, включающий два уплотнения и два пыльника поршня.

Также понадобятся понадобятся два сальника штока ручника (на два суппорта), номер по VAG 012301457C.

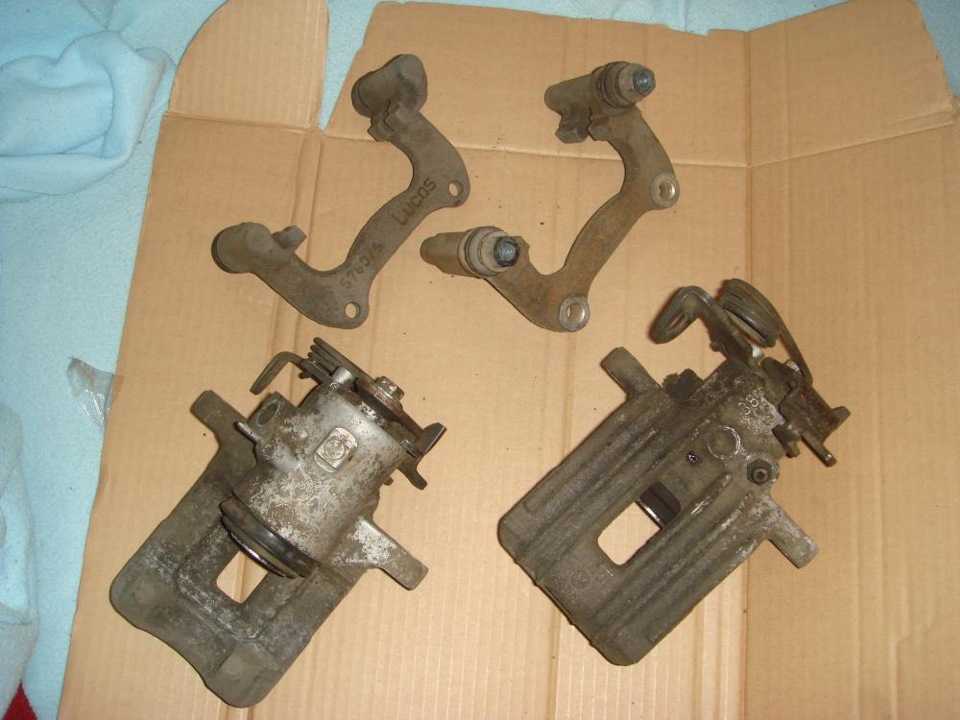

Суппорт в разобранном состоянии.

Начинаем сборку с запрессовки сальника штока ручника.

Уплотнительное кольцо на штоке поршня смазываем тормозной жидкостью. В оригинальных ремкомплектах этого кольца нет.

Устанавливаем уплотнительное кольцо поршня.

Литиевой смазкой смазываем шток ручника, вставляем его в суппорт, наносим смазку в место установки толкателя штока поршня.

Устанавливаем шток поршня, шайбу, пружину, обойму, надеваем сверху стопорное кольцо.

Для того, чтобы установить стопорное кольцо, необходимо сжать пружину. Используйте струбцину и головку подходящего размера из набора инструментов.

Устанавливаем стопорное кольцо.

Надеваем пыльник на самую нижнюю кромку поршня.

Тормозной жидкостью смазываем уплотнение и шток поршня, заводим нижнюю часть пыльника в канавку суппорта. Вкручиваем поршень по часовой стрелке в суппорт, используя струбцину и трубный ключ, либо доработанную головку на 27.

Далее — скоба суппорта. Вынимаем пальцы из скобы, чистим скобу.

Чистим отверстия под пальцы.

Во время эксплуатации, если повреждаются пыльники пальцев, они могут корродировать, закисать, изнашиваться или банально гнутся при попытке вытащить их из скобы. Для замены пальцев использован ремкомплект TRW SP9896, который содержит комплект пальцев, пыльников и смазки на два суппорта.

Надеваем пыльники на пальцы и фиксируем пыльники в канавках.

Смазываем пальцы, используя смазку из комплекта или литиевую смазку, устанавливаем пальцы в скобу, фиксируем пыльники в канавках скобы.

Если есть необходимость, меняем перед сборкой тормозной шланг.

Прикручиваем скобу суппорта.

Устанавливаем тормозные колодки.

Чтобы установить суппорт, прикручиваем его к скобе, используя новые болты (N01024124).

Надеваем трос ручника, устанавливаем упорный болт.

Устанавливаем фиксатор и пружину троса ручника.

Убедитесь что тормозной шланг проложен без перегибов и не задевает за элементы подвески.

Окончательно затяните его.

Моменты натяжек.
